Как подсоединить звонок дверной. Если оба блока питаются от батареек. Преимущества и недостатки проводных схем подключения

Вы решили заменить старый дверной звонок на новый, но не знаете, как это правильно сделать? В процедуре установки и монтажа дверного звонка нет ничего сложного, но есть некоторые нюансы, которые данную процедуру делают несколько трудной. В данной статье мы расскажем вам, как правильно установить и подключить дверной звонок.

Подготовка к установке дверного звонка

Теперь определяемся с самим звонком: какой проще по подключению, какой лучше звонит, какой имеет больше функций, и какой гармонично впишется в дизайн коридора. Когда вы выбрали дверной звонок и кнопку к нему – приступаем к его монтажу.

На окончательном этапе подготовки к монтажу дверного звонка необходимо посмотреть и продумать: как будет проведён электрический кабель, а точнее: где именно он будет проложен. Идеальный вариант – спрятать его в стену, более простой – спрятать в специальный пластиковый декоративный короб для проводки. В любом случае, независимо от того, как будет проложен кабель, он не должен идти поверх другого кабеля, чтобы его просто напросто не перебить.

Для подключения дверного звонка вполне достаточно двухжильного медного кабеля с сечением 1,5 квадрата. Если же у вас «навороченый» звонок, например с подсветкой и т.п., то для его подключения возможно понадобится 3-ёх, а может быть даже и 4-ёх жильный кабель. Поэтому, мастера сайта сайт рекомендуют остановить свой выбор на простом звонке, чем он проще – тем его легче устанавливать и тем дольше он прослужит, лишние «навороты» ни к чему.

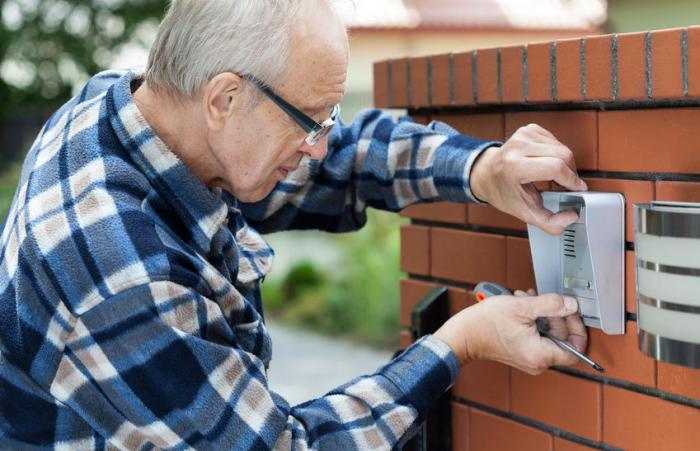

Установка дверного звонка своими руками

Для начала с помощью перфоратора или ударной дрели делаем сквозное отверстие в стене, откуда будет выходить кабель из квартиры. Затем с помощью специальной насадки-лопатки делаем штробы, в которые будет уложен кабель подключения дверного звонка.

Когда штробы готовы производим установку кнопки дверного звонка и самого звонка. Для крепления звонка и кнопки, с помощью того же перфоратора или ударной дрели делаем отверстие в стене и вбиваем дюбель, далее с помощью самореза фиксируем дверной звонок и его кнопку к стене.

Как правильно подключить дверной звонок

Итак, перед непосредственной процедурой подключения дверного звонка необходимо отключить пробки счётчика или вводной автомат: на «фазу» и «ноль». После чего производим укладку кабеля и подключаем кабель к кнопке, затем подключаем кабель к звонку и в самом конце подключаем кабель непосредственно к квартирной разводке.

При подключении дверного звонка нужно понимать схему подключения. Для подключения стандартных моделей звонков, к звонку от квартирной разводки ведётся только «ноль», «фаза» от разводки тянется к кнопке звонка, а от кнопки идёт к самому звонку. Схема проста: кнопка является прерывателем на пути «фазы» от разводки к звонку. Когда нажимают на кнопку, фаза замыкается и поступает на звонок, благодаря чему он начинает звонить. Схема такая, как и при подключении люстры: «ноль» идёт на прямую, а «фаза» идёт через выключатель, а только потом на люстру.

Для подключения более сложных моделей дверных звонков, возможно, понадобиться вести и дополнительный провод, например «ноль» для подсветки.

Дверные звонки такие же важные по значимости элементы входных конструкций, как и замочные устройства или глазки. Основная задача этих устройств – издавать звуковой сигнал, оповещающий о приходе гостей. Их устанавливают на входные блоки производственного, офисного и жилого помещения.

На современном рынке бытовой электроники дверные звонки представлены в широком ассортименте. Все они между собой разнятся по функциональным особенностям, а также способу подключения и дизайнерскому оформлению.

Все дверные звонки бывают нескольких типов:

• механические;
• электромеханические;
• устройства, функционирующие на основе электронных микросхем.

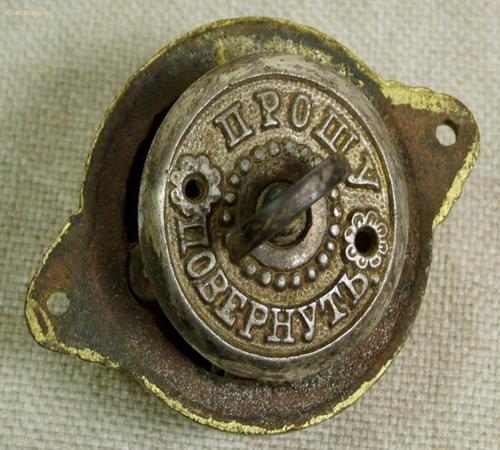

Под механическими устройствами понимают простую конструкцию, которая издаёт звуковые сигналы в результате внешнего воздействия. К таким приспособлениям относят всевозможные колокольчики или кольца, установленные внутри помещения, которые приводятся в движение при помощи закреплённой у входной двери веревки.

Такие конструкции несколько устарели, поэтому сегодня используются очень редко. К преимуществам механических звонков можно отнести простоту их конструкции (никакая мудрёная схема подключения здесь не понадобится) и независимость от источника питания.

Электромеханическое устройство, по сути, представляет собой усовершенствованное механическое приспособление. Схема подключения каждой модели идёт в комплектации. Однако все приспособления этого типа имеют нечто общее: вызывную кнопку (она располагается снаружи помещения) и корпус с резонатором (устанавливают внутри помещения).

Между собой эти два элемента соединены проводами и подключены к электросети. Принцип работы таких устройств: при подаче напряжения на электромагнитную катушку этот элемент сети передаёт усилия на металлическую пластину, в результате чего издаётся звуковой сигнал.

Самым современным и распространённым типом звонков считается устройство, выполненное на основе микросхемы. Это приспособление может быть стандартным (иметь несколько встроенных мелодий) или нестандартным. Последние модели оснащены дополнительными функциями: наличие камеры для осуществления скрытого наблюдения, датчика движения, автономного источника питания и т. д.

Более того, все дверные звонки этого типа можно условно разделить на две группы:

• проводные;
• беспроводные.

Электрические проводные приспособления работают от сети 220В, да и к тому же их основной корпус и вызывная кнопка соединены между собой проводами. Схема подключения таких устройств, идущая в комплектации к приобретаемой модели, знакомит с особенностями монтажа этого звонка. При условии, если электрические проводные звонки установлены и подключены правильно, они прослужат много лет.

Беспроводное устройство обладает, как минимум, двумя весомыми преимуществами. Во-первых, схема подключения такого приспособления исключает необходимость использования проводов, а значит, тянуть кабель не придётся. Во-вторых, дверные звонки этой группы оснащены батареями, поэтому в случае отключения электричества устройство продолжит свою работу. Однако наряду с достоинствами беспроводные модели имеют и ряд недостатков, описанных ниже.

Слишком высокая либо низкая температура воздуха может вывести из строя питающие элементы и микросхемы. По этой причине особое внимание следует уделить изучению технических параметров и условий эксплуатации звонка еще до того, как приобрести это устройство.

Стальные и бетонные перегородки заглушают сигнал, поэтому их количество должно быть минимальным.

Расстояние между основным блоком и вызывной кнопкой должно быть не более 100 метров (схема подключения содержит это указание), при этом лучше сделать запас около 20%. В противном случае, сигнал будет утерян.

Особенности установки

Электрическая схема подключения дверного звонка.

Если осуществляется монтаж электрического звонка, лучше использовать двужильный кабель, имеющий сечение 0,5-0,75 кв. мм. Более мощные провода тоже можно использовать, но они стоят дороже, а поскольку мощность дверного звонка незначительна, применение таких кабелей нецелесообразно.

Кроме того, проводные звонки лучше подключать с помощью кабелей, жилы которых выполнены из того же материала, что и остальные провода в квартире. То есть, если для электросети использованы алюминиевые проводки, значит, для подключения звонка тоже нужно взять алюминиевые, если использованы медные – берут медные.

По действующим нормативам укладка кабеля снаружи офиса или квартиры осуществляется скрытым способом, а внутри помещения – скрытым либо внешним способом. При этом установка дверного звонка выполняется по заранее составленному проекту, учитывающему особенности помещения.

При прокладке кабелей скрытым способом штробят в стене канавку (её глубина должна быть в 3 раза больше диаметра провода, используемого для подключения звонка). Кабель закрепляют через каждый метр с помощью специальных скоб. Если же выбран внешний способ прокладки, провода укладывают в специальные короба.

Основной блок закрепляют на стене на дюбели. Затем осуществляют его подключение к нулевому проводу протянутого кабеля. Если соединить блок с фазовым проводом, при нажатии на вызывную кнопку может сгореть микросхема. Схема подключения, идущая к приобретённой модели, расписывает, каким обрезом должны выполняться соединения в сети. Следовать этим рекомендациям крайне важно, поскольку это исключит короткое замыкание и преждевременный выход из строя дверного звонка.

И еще один важный момент: любое электрическое устройство подключать к сети электропитания можно лишь в том случае, если отключена подача электроэнергии в квартиру. Иначе выполнять монтажные работы небезопасно!

После монтажа дверного звонка и его подключения проверяют работоспособность устройства. Если всё работает, можно прослушать мелодии и установить тот звуковой сигнал, которой больше всего нравится. Или же можно прослушать мелодии, а после запрограммировать устройство так, чтобы во время каждого нового звонка звучала своя мелодия.

Установка и подключение дверного звонка – несложная задача: схема и сопроводительная инструкция помогут выполнить эту работу на отлично.

В этой статье вашему вниманию будет представлено подключение дверного звонка в квартире. Технология подключения дверного звонка достаточно проста, но мы решили описать ее более подробно, чтобы у вас не возникало дополнительных вопросов по этому поводу.

Рано или поздно каждый человек сталкивается с подключением или заменой этого устройства. Иногда может возникнуть путаница с проводами. Затем мы расскажем, как подключить дверной звонок в квартире либо доме. В этой инструкции мы предоставили необходимые фото со схемами, которые облегчают процесс монтажа.

На сегодняшний день вы можете встретить дверной звонок с проводами и без них. Мы рассмотри оба варианта подключения.

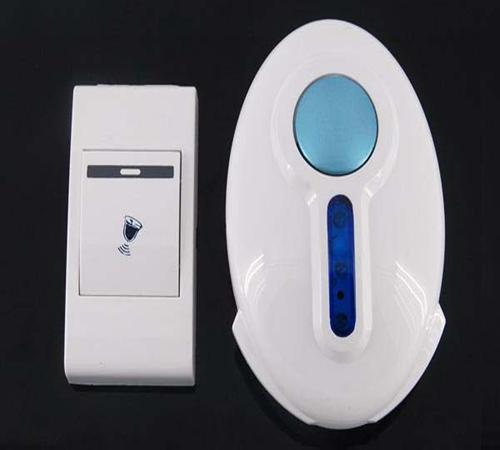

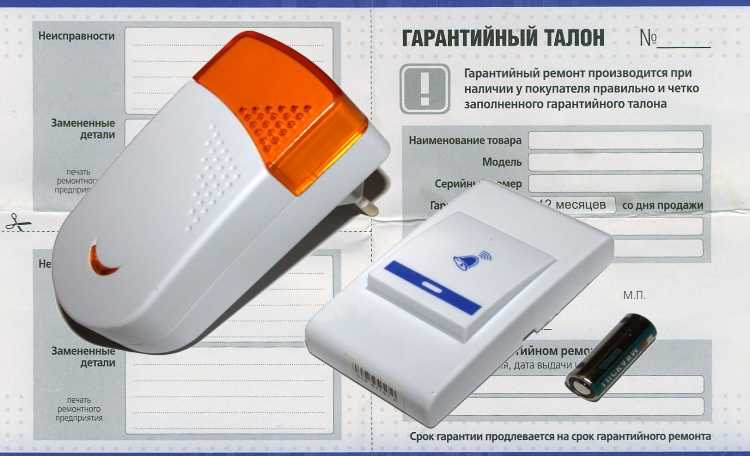

Беспроводное подключение

Подключить беспроводной звонок достаточно просто. Для этого вам больше не потребуется разбираться в электрических проводах. Чаще всего кнопка и распределительный блок будут работать от батареек. Именно поэтому вам необходимо просто закрепить их на стене. Кнопку звонка вы можете посадить на двухсторонний скотч или пробурить в стене специальное отверстие для ее крепления.

Дверной звонок вы можете поместить на стене или закрепить в шкафу. Некоторые модели могут иметь кнопки, которые работают от батареек. Сам блок вам необходимо подключить в розетку. В этом случае вы не столкнетесь с трудностями в подключении.

Проводное подключение

Когда нужно подключить электрический дверной звонок к сети 220 Вольт у многих людей могут возникнуть вопросы. Дверной звонок имеет простую систему работы. На разрыв к кнопке пускается фаза, а ноль будет иметь напрямую к блоку. Эта версия аналогична версии . Вот схема подключения дверного звонка.

Подключение дверного звонка по этой схеме не займет много времени. Если вы начали жить в новостройке и желаете установить дверной звонок в доме, тогда необходимо придерживаться следующих правил:

1. Необходимо выбрать подходящее место для установки дверного звонка.
2. Нужно отключить вводные автоматы на распределительном щитке.
3. Сделайте отверстие в стене, которое необходимо для прокладки кабеля. Чтобы не наткнуться на другие провода узнайте, .
4. От готового отверстия необходимо сделать штробу для прокладки провода.
5. Теперь можете зафиксировать все элементы.
6. Ноль необходимо подключать напрямую к блоку управления.
7. Провод фазы следует подключить к кнопке с фазой дверного звонка.
8. Теперь фазу от дверного звонка можно подключить к соответствующей клемме в распределительной коробке.
9. Если в вашей квартире есть заземление, тогда когда выполняете подключение дверного звонка его нужно заземлить.
10. Необходимо проверить работает ли ваше устройство.

Как видите, подключение дверного звонка состоит из простых этапов, которые может выполнить практически каждый.

Таким образом, вы сможете подключить дверной звонок в квартире своими руками. Иногда вам может потребоваться замена старого дверного звонка. В этом случае технология может немного отличаться. В случаи замены звонка вы увидите, что со стены в квартиру выходит 4 провода. Вам нужно определиться, за что будет отвечать каждый провод. Для определения работоспособности проводов нужно воспользоваться индикатором.

Прозвонив все жилы, вы поймете, что только одна покажет напряжение в 220 Вольт. Другие жилы звониться не будут. Это может означать:

• Фаза от сети 220 Вольт.
• Ноль от сети 220 Вольт.
• Провод, идущий на кнопку.
• Провод, идущий от нее.

Чтобы выполнить подключение дверного звонка сначала необходимо отключить электричество. После этого вам необходимо соединить первый и третий провод. Второй и четвертый провод нужно подключить к основному блоку. После выполнения этого процесса вам необходимо будет проверить, работает ли схема.

Иногда может возникнуть необходимость подключить несколько кнопок к одному дверному звонку. В этом случае вам необходимо руководствоваться схемой выше.

Это все что мы хотели сказать о том как подключить дверной звонок в квартире и доме своими руками. Надеемся, что наша инструкция поможет выполнить подключение дверного звонка.

Дверной звонок - это устройство, призванное сигнализировать хозяевам квартиры или дома о том, что к ним пришли посетители. Еще не так давно на прилавках магазинов находились звонки, имеющие одинаковое устройство и мелодии, но на сегодняшний день у нас появился выбор.

Виды дверных звонков

Звонок дверной электрический увидел свет тогда, когда был изобретен электромагнит. Сначала он был довольно примитивным, но со временем, претерпев ряд изменений, превратился в удобное и функциональное устройство.

Дверные звонки, существующие сегодня, делятся на три вида:

• Механические. Зачастую их используют для декоративного оформления двери в определенном стиле. Например, вход в ресторанчик на плаву часто оснащают судовым колоколом, вход в гостиницу, оформленную в средневековом стиле - молоточком и т.д.

• Электромеханические. Когда электричество подается на катушку с сердечником, притягивается ударный механизм, соприкасающийся с металлической пластиной, являющейся резонатором. В результате этого раздается звук, по своей громкости зависящий от размера резонатора.

• Электронные. Они подключаются так же как и электромеханические, но при этом внутреннее содержимое у них является электронным, а звук раздается из динамика. В таких устройствах есть возможность регулировать громкость и менять мелодии. Электронные звонки в свою очередь делятся на проводные и беспроводные.
  • проводной дверной звонок. Он является самым обычным видом устройств, который звонит при нажатии на кнопку и замыкании электроцепи. Это всем известный звонок, который в свое время стоял на большинстве дверей советских квартир. Правда в наше время он немного модернизировался - теперь есть возможность устанавливать на нем разнообразные мелодии и звуки, а при желании даже цитаты из популярного кино. Этот вариант является надежным и проверенным, подходящим для большинства.

• беспроводной дверной звонок. Такое устройство очень удобно для частных домов, когда посетители стоят не перед дверью ведущей в дом, а перед калиткой ведущей во двор и находящейся на расстоянии от жилого помещения. При использовании такой модели звонка отпадает необходимость тянуть провода от дома к воротам. Когда нажимается кнопка, посредством радиоволн передается сигнал к звонку, находящемуся в доме. Разные модели могут функционировать на разном расстоянии, обычно оно составляет от 30 до 100 м. Беспроводные звонки делятся на два вида: аккумуляторные и работающие на батарейках. Такие устройства очень подходят для установки в тех местах, где нет электричества, например в охотничьей хижине в лесу.

Кроме функциональности и качества современные производители начали обращать внимание и на дизайн дверных звонков. Если в прошлом это была неприметная коробка из пластика, которую старались установить в самом неприметном месте, то теперь корпус звонка может быть составляющей частью оформления прихожей. Они могут иметь разные цвета, формы и конфигурации.

Преимущества и недостатки разных видов звонков

Преимущества электромеханических звонков:

• незамысловатое устройство;
• несложный монтаж;
• долгий срок службы.

Недостатки электромеханических звонков:

• монотонный сигнал;
• невозможность настройки нескольких мелодий или звуков;
• для работы устройства необходимо наличие электричества.

Преимущества беспроводных звонков:

• простой монтаж, отсутствие необходимости сверлить стены и тянуть провода;
• герметичность корпуса устройства делает невозможным попадание воды внутрь него и возникновение короткого замыкания;
• установка возможна даже там, где отсутствует электричество.

Недостатки беспроводных звонков:

• электронная схема подвержена воздействию низких температур и лютой зимой вполне может выйти из строя;
• беспроводной звонок не сможет функционировать, если между двумя его блоками, один из которых находится на воротах, а другой в помещении, находятся преграды из бетона или металла, к примеру, стена или сетка;
• чем больше промежуток между блоками звонка, тем хуже он функционирует.

Преимущества проводных звонков:

• они более просты и надежны чем беспроводные;
• могут работать почти в любых условиях.

Недостатки проводных звонков:

• чтобы установить звонок необходимо тянуть провода и проделывать отверстия в стене, портя стеновые покрытия;
• звонок нельзя установить в тех местах, где не проведено электричество.

Установка дверного звонка: общие правила

• Чтобы установить проводной звонок потребуется изолированный провод небольшой толщины. Он будет соединять кнопку звонка, его корпус и распределительную коробку. Проводка закрепляется на стене посредством специальных скоб. Для того чтобы провести провод чаще всего используется отверстие, служившее для провода старого звонка. Если оно есть, то тогда отпадает необходимость в сверлении стены.
• Звонок не стоит монтировать рядом с отопительными приборами или любыми другими источниками тепла. Если он будет находиться со стороны улицы, то его необходимо должным образом защитить от влаги.
• Зачастую монтаж любой модели устройств, как проводных, так и беспроводных, не представляет собой ничего сложного, потому что добросовестный производитель всегда прилагает схему дверного звонка и инструкцию по установке, описывающую все подробности процесса.

• Во избежание травм, пожаров и порчи устройства запрещается отступать от правил прописанных в инструкции в пользу ускорения, удешевления, упрощения процесса.
• Чтобы установить беспроводной звонок нужно лишь закрепить на стене обе его части. Минимум, который потребуется при этом - двусторонний скотч.
• Перед тем как подключить дверной звонок, в данном случае проводной электромеханический, нужно проделать отверстие в той точке, где будет располагаться кнопка, и продеть через него электропровод, идущий от блока динамика. Далее необходимо просверлить еще два отверстия под дюбеля. Кнопку фиксируют с помощью шурупов, а ее клеммы подключают к электропроводу и надевают крышку на коробку. Динамик закрепляют точно так же. После этого звонок подключают к розетке и пользуются.

Краткий обзор производителей дверных звонков

На сегодняшний день дверной звонок купить можно в любом строительном магазине. Он не является дефицитом, а точки розничной продажи обычно находятся в шаговом доступе от мест проживания большинства людей. Проблема состоит в том, чтобы осуществить правильный выбор звонка, соответствующего требованиям того или иного человека.

Выпускают дверные звонки как российские, так и иностранные фирмы. Польская фирма Zamel полюбилась потребителям, потому что выпускает качественные, надежные устройства, стоящие при этом недорого. Широкий ассортимент представлен моделями, подходящими как для уличной установки та и для помещения. Здесь есть и самые обычные устройства, и сложные, дающие возможность выбора мелодий, регулировки громкости и т.д.

Так же данная компания производит модели звонков, упор в которых делается на внешний вид. Возможен подбор устройства, соответствующего интерьеру, примером является звонок из натуральной древесины с медными декоративными элементами или любой другой.

Так же хороши дверные звонки фирмы Feron, присутствующей на отечественном рынке уже добрый десяток лет. Ее изделия так же достаточно дешевы и качественны, как и у вышеописанной компании. Некоторые модели звонков Feron способны работать при морозе до -15 и при жаре до +55 градусов. Устройства облечены в водонепроницаемый корпус и функционируют благодаря батарейкам, их конструкция позволяет выбирать мелодии из довольно большого перечня. Более простые и дешевые изделия имеют не такой длинный список мелодий, но при этом могут работать не только как средство оповещения, но и как сигнализация.

Российские предприятия, такие как Эксинол, Аврора, так же радуют предоставляемым потребителю выбором недорогой и качественной продукции. Среди их ассортимента есть модели беспроводных звонков с одним приемником и двумя кнопками, на случай если кому-то необходимо иметь два звонка в доме.

Выбирая дверной звонок лучше не экономить, приобретая китайский более дешевый вариант. Экономия может выйти боком, когда некачественная вещь начнет барахлить, перебивая при этом сигналы остальных устройств, т.к. работает с ними на одной частоте. Здесь, как и в любой другой области, ставку стоит делать на качество.

Дверной звонок — привычное для всех устройство, которым пользуемся каждый день, даже не замечая его. Но это до тех пор, пока не надо установить новый или заменить старый. Вот тут и начинаются трудности: как подключить звонок, в какие провода использовать, откуда брать питание и куда его подавать… Сложного в подключении ничего нет, но надо знать схемы.

Перед тем как подключить звонок, надо разобраться с его устройством. От этого зависит объем работ, да и их вид этих работ тоже может быть разный. По месту установки электрические звонки бывают квартирные и уличные. Разница в том, что кнопка во втором варианте имеет герметичный корпус, с высоким уровнем защиты от попадания пыли и влаги. Именно такие модели нужны при установке на улице.

Не всякий дверной звонок — простое устройство

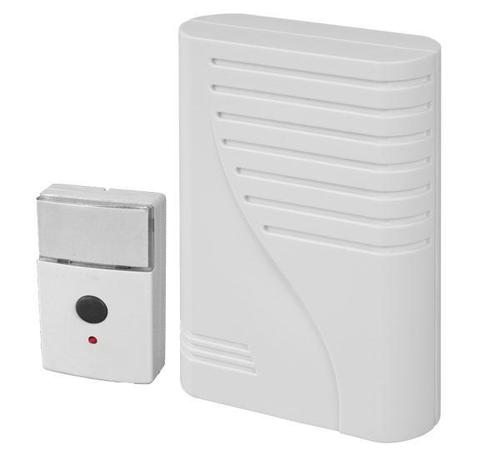

Проводные и беспроводные

Любой дверной звонок состоит из двух частей: кнопки и внутреннего блока, в котором расположен электро-механический звонок или плата и динамик. По способу исполнения есть электрозвонки проводные и беспроводные. В проводных блоки соединены между собой проводами (отсюда и название). При нажатии клавиши звонка питание поступает на внутренний блок, который выдает звуковой сигнал.

Работа беспроводных основана на передаче радиосигналов. Приемник находится во внутреннем блоке, передатчик — в кнопке. Сигналы могут быть двух типов: аналоговые и цифровые. Аналоговые беспроводные звонки дешевые, но не очень надежные: сигнал подвержен искажению, из-за чего часто бывают ложные срабатывания. Бывают и обратные ситуации — звуков нет, так как сигнал «потерялся» или стал слишком слабым. Еще одна неприятность с беспроводными аналоговыми звонками — перекрытие радиуса действия с соседскими. Тогда получается, что кнопки расположенных рядом звонков вызывают сигнал на всех приемниках. Позвонили соседям — вы получили сигнал. И наоборот. Как исправить? Изменить частоту сигналов. Делают это перепайкой перемычек на обоих блоках.

Беспроводные звонки — простая установка, но могут быть проблемы с эксплуатацией

Цифровые беспроводные звонки работают более надежно, но и стоят дороже. Цифровой сигнал меньше подвержен воздействию помех. Большинство фирм разрабатывают свою форму сигнала, так что и перекрытие радиуса проблем не вызывает. Кромке того некоторые модели имеют возможность штатного изменения частоты.

Что лучше, проводные или беспроводные звонки?

Плюс беспроводных — в простоте установки. Никаких проводов и проблем, связанных с их прокладкой. Минус — дешевые модели работают нестабильно (особенно зимой, когда замерзают батарейки), а надежные стоят дорого.

С проводными возни при установке намного больше. Но это вариант — «сделал и забыл». Проблемы могут возникнуть только при повреждении проводки.

Особенности установки

Вроде, ну что такого сложного — выбрать место для установи звонка. Это только на первый взгляд. Есть немало нюансов, знание которых сделает процесс установки звонка намного проще.

Установка в квартире

Поставить дверной звонок в квартире можно за пару часов. Даже если это проводной вариант. Звонок обычно ставят отступив 10-15 см от дверного косяка. Высота установки ранее была на уровне 140-160 см, сегодня все чаще ставят на уровне 120-140 см — так удобнее пользоваться детям и людям пожилого возраста.

Внутренний блок располагают недалеко от входа, но навешивают повыше — чтобы не мешал. Провода, соединяющие оба блока, чаще всего проводят через отверстие в дверной коробке. При этом их стараются спрятать — уложить в штробе.

Можно проводной звонок поставить даже на двери….и не один

Есть второй вариант — просверлить стену насквозь, через отверстие провести провода, замазать с обоих сторон. В этом случае можно кнопку расположить напротив внутреннего блока. Повреждения стены в этом случае будут минимальны. Если такой вариант не проходит, отверстие можно проделать либо напротив места установки звонка, либо напротив места установки внутреннего блока, минимизировав таким образом повреждения с той или другой стороны.

Чтобы в последствии, пр необходимости замены звонка или проводки, не затевать все заново, в отверстие в стене можно вставить пластиковую или металлическую тубу небольшого диаметра — чтобы хватило для прокладки двух тонких кабелей. После того как провода в нее уложены и все подключено, можно края заглушить ветошью, замазать штукатурным раствором.

С беспроводными моделями все проще — закрепить кнопку можно в любом месте в радиусе действия приемника (есть в описании), установить и подключить внутренний блок. На этом все.

Монтаж звонка в частном доме

В частном доме кнопка и внутренний блок обычно находятся на значительном расстоянии. Кнопку ставят возле въездных ворот, а внутренний блок — в доме. При установке проводного звонка расстояние между ними на работоспособности никак не сказывается, влияет только на длину требуемого кабеля. А вот выбирая беспроводные модели необходимо подбирать их так чтобы кнопка была в зоне уверенного приема.

При подключении проводного звонка провода тянут или по воздуху, закрепляя их на доступных опорах — деревьях, столбах, стенах зданий. Такой способ прокладки более быстрый и менее трудозатратный, но и менее надежный — легко кабель повредить или украсть. Второй способ — . Для моделей, питающихся от 220 В все требования по прокладке сохраняются — глубина траншеи 70-80 см, поверху — защитная лента и т.п. Для подачи 24 или 12 вольного питания можно уложить кабель в гофре на глубину порядка 35-45 см. Но на этой глубине его могут повредить лопатой при работах на участке.

С беспроводными моделями в плане установки и подключения все проще. Закрепили в радиусе действия, установили батарейки. Все. Но, при выборе места установки кнопки звонка, иногда приходится помудрить. Больше всего проблем возникает если забор сплошной, металлический — из профлиста, например. Лист металла экранирует сигнал от/к приемнику и беспроводной звонок просто не работает. В этом случае есть простой вариант — в заборе сделать дырку и установить кнопку так, чтобы корпус с передатчиком находился за забором, а сама кнопка была доступна. Вариант простой и понятный, но не всем нравится.

Второй способ требует вмешательства в конструкцию. Штатную кнопку с передатчиком установить с внутренней стороны забора, предварительно подпаяв проводок ко входу и выходу. С наружной стороны забора поставить обычную кнопку (лучше — в погодозащищенном варианте — с прорезиненным корпусом). Ее подключить последовательно. При ее нажатии на вторую — с передатчиком — подается питание, она посылает сигнал.

Как подключить звонок к питанию

В этой главе речь пойдет об электрическом подключении. Рассматривать будем отдельно проводные и беспроводные модели, так как питание и способы его подводки/подачи разные.

Проводные модели

Подавляющая часть дверных звонков проводного типа питается от 220 В и лишь около 10-15% от 12 или 24 В. При установке на улице, во дворе частного дома, второй вариант более безопасен, так как пониженное напряжение не представляет опасности для человека. Но в этом случае обязательно наличие инвертора, преобразующего 220 В в более безопасное низковольтное электропитание 24 или 12 В.

При подключении звонка к сети 220 В питание можно взять от ближайшей распаечной коробки. Внутренний блок дверного звонка обычно устанавливается рядом с дверью. Тут же обычно есть распределительная коробка, от которой питание идет на освещение. Вот тут и можно подключить звонок.

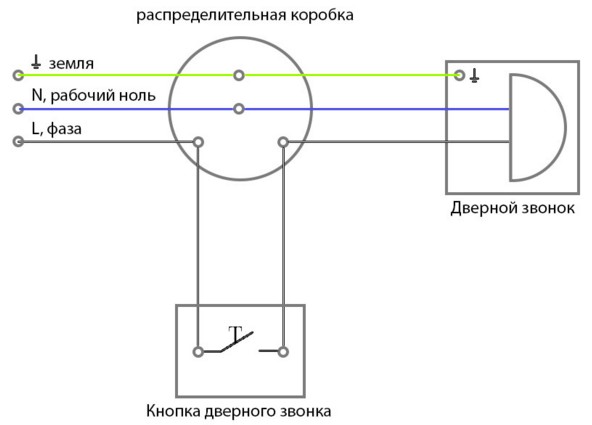

Схема подключения дверного звонка проста: фаза заводится на кнопку, от нее идет на один из выходов внутреннего блока. Ко второму контакту блока подается нулевой провод. Схема этого подключения на рисунке ниже.

Какие провода использовать

Кроме того, как подключить звонок, надо подумать, чем его можно подключить. Токи в этих устройствах совсем маленькие, и при подключении в квартире (трасса между звонком и внутренним блоком) подойдет буквально любой провод в изоляции. Это может быть даже телефонная лапша, интернет-кабель, витая пара.

Подключить звонок в квартире можно «лапшой» с солидным диаметром жил

При необходимости тянуть питание на улице, требуется уже силовой кабель — или NYM самого малого сечения. Можно также использовать провода в резиновой или ПВХ оболочке, но прокладывать их лучше в защитном гофрошланге.

Две кнопки

Иногда к одному звонку надо подключить две кнопки — например, от калитки и уже от входной двери. В этом случае их подключают параллельно.

С распредкоробки выходит два провода, подключенных к фазе. Один тянут на одну кнопку, второй — на другую. От второго контакта каждой из них приходит провод. Оба этих проводника заводятся на один из контактов внутреннего блока. На второй свободный контакт подключается провод от «нейтрали» с распределительной коробки. При такой схеме подключения звонок будет работать при нажатии любой из кнопок.

Два звонка

В проводном исполнении можно поставить не только две кнопки, но и два звонка. Можно даже три, если надо. Эта ситуация встречается чаще. Например, один звонок поставить в доме, второй — в постройке, в которой проводится не меньше времени, чем в доме. На летней кухне, в гараже и т.п.

Как подключить звонок в таком случае? К питанию параллельно подключаются два звонка. Для этого на кнопку подаем фазу из распределительной коробки. Со второго вывода кнопки уходит два проводника: по одному на оба звонка. На свободные выводы звонков подаем «нейтраль» — снова-таки два провода.

Беспроводные дверные звонки

Беспроводные модели чаще всего питаются от батареек, но есть модели, внутренние блоки которых питаются от 220 В. Но во втором варианте все что необходимо — просто воткнуть их в розетку — на тыльной стороне есть стандартная вилка. Так что вопроса как подключить звонок в этом случае не возникает.

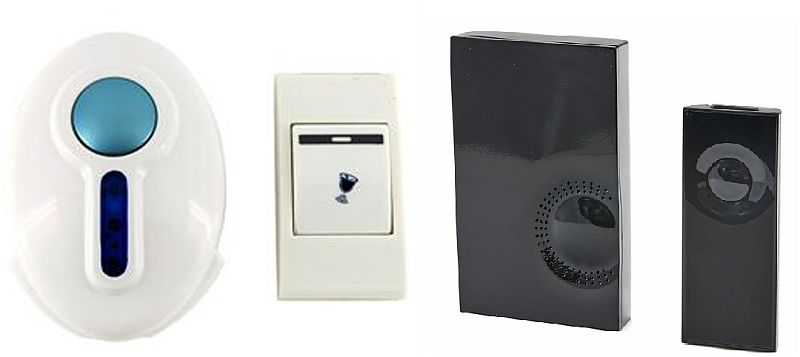

Беспроводные модели — разный вид, разные стили

В регионах с холодными зимами с кнопками, которые работают от батареек, надо быть аккуратнее: не все из них могут работать при -20°C, не говоря уже о более низких температурах. Хорошо себя чувствуют в морозы литиевые батарейки. Но они бывают не во всех форматах, а только в АА и ААА. Так что лучше всего найти звонок, у которого кнопка работает от источников питания такого типа. Если у вас уже есть звонок и батарейки там регулярно «садятся» можно попытаться найти другой выход:

Возможно, есть и другие способы того как подключить звонок в беспроводном варианте чтобы он работал в морозы.
