Колодцы для воды: разновидности и особенности их эксплуатации. Канализационные колодцы: типы, классификация, примеры устройства Какие бывают канализационные колодцы

Неотъемлемой частью любой системы водоотведения являются канализационные колодцы, или камеры.

Их устройство предусмотрено даже на входе в септик, расположенный на дачном участке. Поэтому немудрено — каждый день мы видим их у себя под ногами. Но все ли знают, что внутри, и для чего эти сооружения предназначены?

Эта статья расскажет все, или почти все о колодцах, и для тех, кто о них не имеет представления, и для тех, кто считает, что много о них знает.

Оборудование любых специальными сооружениями для контроля, ремонта, обслуживания или функциональных нужд предусмотрено требованиями СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения», и продиктовано здравым смыслом.

Скажем, имеется водоотводящий трубопровод, в котором произошел засор.

Что можно предпринять в отсутствие камеры, позволяющей выявить проблемный участок и ликвидировать неприятность? Вопрос риторический.

Поэтому нормативы достаточно подробно описывают где, в каких количествах, и какие именно колодцы ставить.

Часть 1. Классификация колодцев

Каждое сооружение подобного рода имеет свое предназначение и способ . Распределить их можно по нескольким признакам.

Различают следующие виды канализационных колодцев:

1. По сети – колодцы могут устраиваться на любых водоотводящих сетях:
   • Бытовых и промышленных стоков
   • Дренажные
   • Ливневые
2. По материалу изготовления:
   • Бетонные
   • Кирпичные
   • Полимерные
3. По назначению:
   • Перепадные
   • Смотровые:
   • С изменением направления потока:
     • Поворотные
     • Узловые
   • Прямоточные:
     • Линейные
     • Контрольные
     • Промывные

Естественно, самая важная характеристика – какие функции выполняет колодец канализационный.

Перепадный колодец отличается от смотрового тем, что предназначен для изменения определенных физических характеристик водного потока.

Смотровые же камеры предназначены для выполнения определенных действий на трубопроводе.

1. Смотровые колодцы – задачи по видам

Смотровые колодцы обязательно должны устанавливаться при соблюдении одного из следующих условий:

1. Изменение диаметра или уклона трубопровода
2. Изменение направления потока
3. При присоединении боковых веток
4. На прямых участках, в зависимости от диаметра трубы – через 35-300 м

Сам колодец выполняется в виде шахты с камерой внутри, где входящий и выходящий трубопроводы соединены специальным лотком.

Каждый из колодцев этого типа имеет собственное назначение. Однако в одном сооружении может быть предусмотрено решение сразу нескольких задач.

По устройству все смотровые колодцы канализационные однотипны, как правило, разница может возникать лишь в глубине залегания.

Все их параметры достаточно строго стандартизированы.

У сооружений, предназначенных для изменения направления потока сточных вод (узловой и поворотный канализационный колодец), лоток изготавливается специфической формы.

Ее параметры описаны упомянутым выше СНиПом.

Главная суть требований – в том, что угол поворота не может быть менее 90 °, и выполняется с плавным закруглением, радиус которого – от 1 до 5 диаметров входящей трубы.

Колодец канализационный поворотный размещают в тех местах, где предусмотрено изменение направления трубопровода, а узловые – там, где к сети присоединяются одно — два ответвления.

Лоток узлового колодца может быть рассчитан не более чем на три входящих трубы, и одну – исходящую.

Прямоточный колодец – чаще всего линейный, то есть расположенный на длинных участках сети без ответвлений и поворотов.

Он имеет лоток, точно повторяющий направление движения стоков и предназначен для проверки состояния трубопроводов, и, при необходимости – их прочистки.

Также его могут устанавливать в местах незначительного изменения уровня входа-выхода.

Может быть прямоточным и контрольный колодец, который устанавливается в местах присоединения домовой или квартальной сети к центральной магистрали.

Но, поскольку в таких местах все равно необходимо узловое сооружение – именно оно, как правило, и совмещает эти функции.

Важная информация!

Как правило, прямоточным устраивают промывочный канализационный колодец – он устанавливается на начальных участках сетей, где стоки еще не набрали достаточной скорости, и есть повышенная вероятность образования засоров.

Как правило, сюда подводят воду, а иногда – и устанавливают насосы.

2. Типы перепадных колодцев

Следующий вид, канализационные колодцы перепадные, предназначены для изменения и регулировки потока сточных вод по высоте, а также – изменения скорости их движения – как в большую, так и в меньшую сторону.

Поэтому конструкции этих устройств весьма разнообразны.

Случаи, когда необходимо устраивать колодцы канализационные перепадные:

• Если нужно уменьшить глубину заложения для входящего трубопровода
• Есть риск, что поток станет слишком быстрым или медленным, резко изменит скорость
• Магистраль пересекает подземные сооружения
• Колодец является последним перед сбросом стока в водоем, и имеет затопленный выпуск

Исходя из многообразия задач, внутреннее устройство этих сооружений также имеет множество конструктивных решений.

Типы перепадов:

• С практическим профилем и водобойником в нижнем бьефе
• Трубчатые, могут иметь различную конструкцию, но обязательно – на основе вертикальной трубы
• Оборудованные водобойно-сливной стенкой
• Многоступенчатые, шахтного типа – гасят скорость потока по мере его следования по каскаду
• Быстротоки – короткие отрезки трубопровода, имеющие большой уклон. Предназначены для разгона потока на участках, где возможно его замедление.

Отдельный случай – это колодцы перепадные канализационные, оборудованные гидрозатвором.

Их специфика в том, что здесь создается изменение уровня потока в обратном направлении – он не понижается, а поднимается.

Достигается это за счет специальной камеры, где стоки предварительно накапливаются.

Подобная схема применяется на тех участках сети, в которые возможно попадание или выработка взрывопожароопасных веществ.

Водяной клапан препятствует обратному распространению огня в аварийной ситуации.

Установку перепадного колодца в виде быстротока можно применять и в индивидуальной канализации, если нет уверенности, что объемов стока будет достаточно для самоочистки трубопровода.

Часть 2. Оборудование колодцев

Всем знакома картина: торчащий из люка со сдвинутой крышкой дяденька с чумазым лицом, который что-то там чинит.

И до сих пор, если спросить любого постсоветского человека, из чего делают колодец для канализации – в 99% случаев он ответит: «Из бетона».

И в большинстве случаев будет прав, поскольку до сих пор основная масса этих сооружений на магистральных трубопроводах систем водоотведения изготавливается в соответствии со СНиПом, из железобетонных колец, реже – кубов, или собирают из плит.

Современные полимерные системы, по многим параметрам превосходящие своих твердокаменных предшественников, только начинают выходить на отечественный рынок.

Впрочем, при всех своих недостатках традиционное кольцо, видимо, долго еще будет оставаться символом канализационного колодца.

1.Колодец из железобетонных элементов

СНиП, регламентирующий создание канализационных сетей, в том числе – и колодцев на них, писался в те времена, когда о крупных конструкциях из полимеров, да еще и высокой прочности еще и не помышляли.

Также осуществлялась исключительно ручным методом – откуда и появлялись дяденьки в люках.

Их задача была в том, чтобы проталкивать проволоку с прочисткой в сторону засора, в то время как помощники наверху вращали второй ее конец.

Для того чтобы человек мог опуститься внутрь и работать, и предусмотрены были следующие стандарты: минимальный размер колодца допускался 700 мм.

В том же размере выпускаются и круглые плиты – основание и перекрытие с отверстием под люк (ф700 мм).

В итоге, стандартный железобетонный колодец состоит из следующих элементов:

• Круглое или прямоугольное основание
• Кольца
• Перекрытие с отверстием под люк
• Крышка люка (чугунная, в последнее время – бывает полимерная)

Круглая в плане форма была принята, так как она оптимально сопротивляется давлению окружающего грунта.

Поскольку заранее невозможно предугадать место использования, и кольца, и плиты основания выпускаются абсолютно ровными, лишь с закладными деталями (петлями) для монтажа.

В нижнем кольце при установке приходится пробивать отверстия в местах вхождения трубопроводов, а на плите – устраивать из бетона или цемента лоток соответствующей формы.

Используется такая конструкция и в смотровых колодцах всех типов, и в перепадных – с устройством соответствующих типу конструкций.

Высота колодца при этом набирается за счет нескольких колец – стандартных и доборных. Перед установкой следующего кольца приходится удалять монтажные петли предыдущего.

При этом все элементы конструкции, включая основание и перекрытие, а также – входы трубопроводов заделываются цементом.

Понятно, что гидроизоляция канализационных колодцев, устроенных подобным образом, оставляет желать лучшего.

В результате: сточные воды загрязняют грунт, а грунтовые воды – способствуют переполнению канализации.

2. Полимерные колодцы

Абсолютно другую степень свободы проектировщикам канализационных сетей дали колодцы из современных пластиков.

Свое слово сказало и развитие техники: современные мобильные комплексы могут без спуска человека под землю обслуживать сотни метров канализационных трубопроводов.

Благодаря этому появилась возможность значительного уменьшения размеров изделий.

Там, где раньше приходилось использовать метровые, минимум – 70-сантиметровые кольца, сейчас можно установить компактное пластиковое устройство вплоть до ф300 мм.

Полимерные изделия также отличаются малым весом и возможностью четкой подгонки размера под нужды конкретной магистрали.

Классификация пластиковых колодцев

По доступу:

• Обслуживаемые (с доступом персонала, ф от 1000 мм)
• Без доступа (обслуживаются сверху, ф менее 1000 мм)

По материалу шахты:

• Гладкая одностенная
• Гладкая двустенная
• Гофрированная одностенная
• Гофрированная двустенная
• Комбинированная

Возможна телескопическая (выдвижная) конструкция канализационного колодца из гладкостенной трубы, гофрированная труба обладает этим свойством по умолчанию.

В основном полимерные колодцы изготавливают раздельно – шахтная труба комплектуется необходимыми типами горловины и лотковой части, где выполнена соответствующая разводка трубопроводов.

Но в последнее время появились и безлотковые модели, в частности – предназначенные для прямоточных колодцев.

Следует отметить, что из пластика производят как смотровые, так и перепадные канализационные колодцы, но в последнем случае применяются более сложные конструктивные решения. Полимерные изделия обеспечивают практически 100% гидроизоляцию шахты.

Канализационные системы предназначены для отвода жидких отходов от мест проживания и работы человека. Структурно система канализации состоит из двух основных частей: трубопроводов и колодцев. Колодцы предназначены, прежде всего, для ревизии, очистки или ремонта участков канализационной трубы. Конструкции классифицируются на несколько видов: по назначению, типу материала, устройству.

Виды канализационных стоков

Типы колодцев классифицируются по виду сточных вод, необходимых для удаления:

• Промышленные стоки. К ним относятся воды, изменившие химический состав в результате производственной деятельности. Как правило, канализация данного типа имеет специальные системы сбора, стока и очистки.
• Бытовые стоки. Это воды, смешанные с различными отходами из жилых комплексов. Загрязнения можно разделить на хозяйственные и фекальные. В частном секторе нередко устраивают оба типа колодцев по разнесенной схеме: фекальный ближе к проезжей части для возможности выкачивания и вывоза, хозяйственный — на заднюю часть двора или огорода. Впоследствии серые стоки можно самостоятельно откачать, например, на компостную кучу.
• Атмосферные и дренажные стоки. Это дождевые, талые, паводковые воды, иногда грунтовые. Всем знакомые водосточные желоба на крыше — это и есть канализация атмосферных стоков. Воду можно централизованно собрать в специальные емкости для полива огорода или распределять в низинные места участка, устроив там, например, небольшой пруд для уток. Дренажные стоки устраиваются при высоком уровне грунтовых вод, с целью максимально защитить подземные конструкции зданий.

Сами канализационные системы подразделяются на сплавные и вывозные. Сплавные перемещают сточные воды в очистные сооружения или городской коллектор. Вторые предназначены для сбора стоков в автономный колодец с последующим вывозом специальным транспортом АТХ.

Классификация колодцев по назначению

Разные колодцы и по назначению:

• Накопительные. Это, как правило, резервуары емкостью от 3 куб. м и более, предназначенные для непосредственно сбора и непродолжительного хранения сточных вод с последующим вывозом. Откачка производится как специальной техникой, так и самостоятельно. Большая часть накопительных колодцев - бытовые и атмосферные.
• Коллекторные. Предназначены для сбора стоков из нескольких канализационных систем и распределения их в общий коллектор или в городские очистные сооружения. Обычно включают в себя сплавные и накопительные системы микрорайона или жилого комплекса.
• Фильтрующие. Конструкция дна колодца предусматривает выход серых вод (не загрязненных ядовитыми отходами) непосредственно в грунт естественным путем. Эти небольшие очистные сооружения раз в год-два можно очищать от накопившихся плотных фракций. Устраиваются в основном в песчаных и супесчаных грунтах, при отсутствии или низком расположении грунтовых вод. Такой тип колодца сплавной разновидности канализации довольно экономичен и не требует частого обслуживания и очистки.
• Смотровые. Сооружаются на участках длиной более 50 м, а также в точках поворота и соединения магистралей. Необходимы для ревизии работы канализационной системы, для очистки и возможного ремонта. Устраивают в обоих видах канализации.
• Перепадные. Устраиваются на участках с большими перепадами высот, когда необходимо снизить естественный уклон трубы. Такие колодцы устраиваются в вывозной и сплавной канализации.

Отдельно ото всех стоят так называемые колодцы-септики. Они имеют фильтрующий и накопительный элемент системы. Современные септики способны перерабатывать органические отходы. Используют их неохотно из-за высокой себестоимости.

Типы материалов для колодцев

Колодцы делают из различных материалов. Чаще всего используют:

• керамический кирпич;
• шлакоблоки;
• известняк;
• камень;
• железобетонные конструкции;
• листовую сталь;
• пластик и композитные материалы.

Из керамического кирпича, шлакоблоков, известняка-ракушечника или любого камня делают круглые колодцы. Они пригодны для небольших объемов. Построить такой колодец может и один человек.

Кирпичные колодцы в последнее время становятся все менее популярны из-за их трудоемкости. Распространены в автономных системах канализации, преимущественно в частном секторе.

Железобетонные колодцы бывают двух видов: из монолитного бетона и сборных бетонных колец. Монолитные колодцы предназначены для небольших объемов. Сделать их можно и без привлечения спецтехники. Они довольно трудоемки в исполнении — необходимо выставить опалубку и армирование, подготовить, правильно послойно уложить и выдержать бетонную смесь, снять опалубку, устроить перекрытие. При небольшой глубине заложения форма колодца может быть любой.

В условиях городской застройки наиболее распространены сборные колодцы. Они состоят из типовых сборных колец метровой высоты и диаметра, плит днища и покрытия с проемом для люка. Преимущества колодцев такого типа — быстрый монтаж, значительная глубина заложения. Недостаток: привлечение техники для перевозки и монтажа бетонных элементов.

Металлические колодцы представляют собой емкость из листовой стали. Для таких целей нередко используют старые цистерны, трубы большого диаметра с заваренными торцами, сваренные прямоугольные конструкции. Перед установкой металл тщательно грунтуют изнутри и снаружи, вырезают входные отверстия и люки для ревизии. Главный недостаток такого колодца — подверженность железа коррозии и невозможность ремонта. Применяются металлические колодцы в быту очень редко, ведь для установки требуется спецтехника, а стоимость железа на вторичном рынке довольно высока.

Пластиковые или композитные колодцы хорошо переносят температурные колебания, герметичны и долговечны. Такие конструкции функциональны, прочны, имеют незначительную массу, легко монтируются, стойко переносят химические воздействия.

Накопительный колодец: пример устройства

Для примера можно рассмотреть подробное устройство накопительного и фильтрующего колодцев, как наиболее распространенных в частном секторе города и загородных коттеджах.

Объем колодца зависит от количества проживающих людей и оборудования, установленного в доме. В современном двухэтажном коттедже, как правило, располагается кухонная мойка, ванная с раковиной, туалет, стиральная машина и посудомойка на первом этаже и туалет с раковиной или душевой кабинкой на втором. Такое оборудование оптимально для комфортного проживания семьи в среднем из 5 человек. Как указано выше, лучше всего устроить оба типа колодцев: накопительный для сбора фекальных стоков и фильтрующий для хозяйственных.

Накопительный колодец устраивается в самой низкой части участка для обеспечения наилучшего движения воды по трубопроводу. Этот колодец предназначен только для сбора фекальных масс из туалетов и его необходимо выполнить из бетонных колец или из пластиковой емкости заводского изготовления.

Железобетонные кольца перед монтажом обязательно покрываются специальным гидроизоляционным составом, а стыки герметизируются. Пластиковые колодцы, несмотря на более высокую стоимость, предпочтительнее, так как удобнее в монтаже и эксплуатации. Выбор и монтаж такого колодца лучше доверить специальной организации. К колодцу обязательно должен быть предусмотрен проезд автоцистерны для выкачивания нечистот.

Фильтрующий колодец: пример устройства

Фильтрующий колодец имеет схожие функции и устройство, но у него отсутствует дно. Основанием колодца служит многослойный фильтр из слоев песка и гравия различной крупности. Сделать такой колодец можно из бетонных колец или кирпичной кладки — в нижней части несколько рядов укладываются с отверстиями в шахматном порядке для выхода воды. Сточные воды не задерживаются в колодце и беспрепятственно уходят в грунт. В этот колодец лучше всего направлять слабозагрязненные воды, например, из ванны, кухни. После установки нижнюю часть колодца снаружи обваловать щебенкой, чтобы грунт не проник внутрь ствола.

Возможно, в недалеком будущем появятся роботизированные системы ремонта и очистки трубопроводов. Но пока это чудесное время не наступило, людям днем и ночью, зимой и летом будет необходимо лезть в канализационные колодцы и выполнять тяжелую, грязную, но нужную работу по обеспечению чистоты в жилищах.

Канализационные колодцы – важные элементы канализационной системы, предназначенные для осмотра и контроля работы всей сети, прочистки отдельных участков трубопровода, сбора нечистот, распределения трубной развязки.

Структура

Канализационные колодцы разных типов различаются по форме, габаритам и типам материалов, из которых они изготовлены, однако все сооружения имеют схожую конструкцию.

Они состоят из:

• расположенного на поверхности смотрового люка;
• горловины, соединяющей люк с рабочей камерой;
• камеры;
• шахты (чаще всего круглой, с лестницей для облегчения проведения осмотра и работ);
• днища.

Объем резервуара варьируется в зависимости от типа подземных коммуникаций, размеры колодца сооружения зависят от задач по обслуживанию труб.

По правилам безопасности канализационный колодец всегда оборудуется крышкой, защищающей устройство от попадания внутрь предметов, мелких животных или людей.

Современные колодцы чаще всего оснащаются крышкой, выполненной из пластика, – она не менее надежна, чем традиционная металлическая, но дешевле и проще в эксплуатации.

Виды канализационных колодцев

Они могут быть:

• накопительными;
• смотровыми;
• перепадными;
• фильтрационными;
• поворотными.

Смотровые

Сооружения этого типа используются для обеспечения доступа к трубопроводу для осмотра и контроля его состояния. Они должны располагаться на месте присоединения новых ответвлений трубопровода или изменения его наклона, соединения труб друг с другом, на участках, где труба меняется в диаметре.

На участках трубопровода, не имеющих ответвлений и поворотов, смотровые колодцы устанавливают на расстоянии не дальше чем 25 м один от другого. Стандартное расстояние – 15 м.

Первый колодец рекомендовано устраивать на расстоянии не меньше 3 и не больше 12 м от здания. Чтобы предотвратить возвращение сточных вод при засорении наружного трубопровода обратно, можно установить в него обратный клапан.

Смотровые сооружения делятся на подвиды:

• Ливневый смотровой колодец располагают на прямых отрезках трубопровода.
• На месте поворота трубы устанавливают поворотный. Поворотные сооружения используется в тех местах трубопровода, где угол поворота больше 45 °, и на участках разветвления сети.
• Узловой колодец монтируют на участках соединения трех и более труб.
• Контрольный устраивают на участках соединения уличной и центральной сетей или дворовой канализации с внутриквартальной.

Угол между сооружением и трубой не должен превышать 90°. Отклонение от этой нормы допустимо лишь при устройстве перепадных колодцев.

Перепадные

Основная функция перепадного колодца – соединение расположенных на разной глубине трубопроводов.

• используется на участках, где трубопровод пересекается с подземными сооружениями;
• уменьшает скорость стоков на участках высокого уклона трубопровода;
• объединяет выпуски канализации с коллекторами глубокого заложения;
• устанавливается перед выходом трубопровода к водоему.

Перепадные колодцы делятся на:

• Трубчатые . Они используются там, где высота перепада не превышает 3-х м, а диаметр трубы не больше 0,6 м. Устройство такого сооружения отличается от остальных тем, что дополнительно имеет спуск – вертикальную трубу, присоединенную ко входной. Длина ее зависит от перепада участка. На конце трубы установлен отвод.
• Перепады с водосливом практического профиля , в нижнем конце которого находится водобойный колодец.
• Быстроток . Это небольшие каналы, имеющие уклон.
• Перепады с отбойно-сливной стенкой.
• Многоступенчатые перепады . Они различаются по конструкции, однако у всех каждая ступень уменьшает скорость потока нечистот.

Согласно СНиП, если диаметр трубопровода не превышает 60 см, а разница в уровне заложения трубопровода не больше 50 см, допустимо установить смотровой колодец с плавным сливом. В остальных случаях требуется устройство конструкции с перепадом.

В начале каждого участка сети необходимо ставить промывной колодец, предназначенный для промывания всей канализационной системы. Особенно это важно на отрезках, где скорость движения стоков невелика.

Как промывной обычно используют стандартный смотровой колодец, но в некоторых случаях требуется строительство специального сооружения.

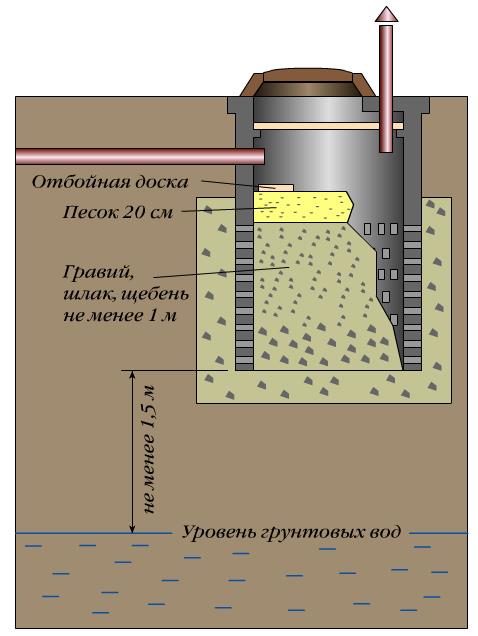

Фильтрующие

Конструкцию этого типа применяют для вывода сточных вод через дно в грунт, где проходит очистка путем переработки нечистот находящимися в почве бактериями.

Подобные колодцы допустимо устраивать только на участках с песчаным грунтом или супесью. Следует также учитывать и уровень пролегания грунтовых вод – дно сооружения нужно располагать минимум на 1-1,5 м выше них.

Накопительные

Их можно назвать более современным и не наносящим вреда почве аналогом выгребной ямы.

Это сооружение – самый большой по размеру канализационный колодец, используемый для сбора нечистот.

Располагают его в самом низком месте участка, чтобы добиться нужного угла наклона канализационной трубы.

Резервуар конструкции непременно должен быть герметичным, чтобы нечистоты не просачивались в почву, загрязняя ее.

Сточные воды в колодце разделяются на фракции: тяжелый осадок опускается на дно накопительного, а вода, перетекая, попадает в фильтрующий.

Материалы и формы

Канализационный колодец может быть выполнен из железобетона, кирпича или пластика.

Сооружения из бетона отличаются прочностью и надежностью, но для их устройства требуется привлечение спецтехники. Пластик удобен и обходится дешевле, при этом тоже долговечен.

В частном домостроительстве разрешено устраивать канализационные колодцы из кирпича, но следует учитывать, что глубина лотка в нем по размеру должна быть равна диаметру самой большой трубы сети. Наиболее распространены колодцы круглой формы, но существуют и прямоугольные. Рабочая часть сооружения обычно составляет около 1,8 м – это оптимальный размер, обеспечивающий удобство проведения осмотра, чистки или ремонта труб в нем.

Расчет размера колодца

Конструкция диаметром 1 м с рабочей камерой 0,7 м подходит для устройства на участках трубопровода, диаметр которого не больше 300 мм.

В случае, если диаметр трубопровода превышает 300 мм, рекомендуется устраивать железобетонные сооружения прямоугольной формы с диаметром дна 1 м.

Со временем в канализационных трубах скапливаются отходы и образуются засоры. Канализационные колодцы облегчают проведение чистки, обеспечивают быстрый и удобный доступ для осмотра и контроля за состоянием трубопровода.

Каждый, кто имеет загородный дом, знает, что вода на собственном участке – необходимое условие проживания. Питьевая вода, полив участка, организация санузла невозможны без надежного водоснабжения, но, как правило, за городом с этим возникают проблемы. Обрести независимость от центрального водозабора и сократить расходы на воду поможет собственный колодец.

Все виды колодцев условно можно разделить на два типа: ключевые и шахтные. Ключевые колодцы являются самыми простыми и экономичными. Для их сооружение требуются минимальные затраты.

• Восходящий ключевой колодец – это место выхода на поверхность ключа воды. Для организации такого типа колодца достаточно сделать небольшое углубление и установить сруб. Для фильтрации воды дно колодца засыпают мелкой галькой и песком. Толщина фильтрационного слоя должна составлять не меньше 15 см. Сруб нужно устанавливать таким образом, чтобы нижний его край был ниже уровня подъема воды. В срубе необходимо предусмотреть сливное отверстие. Если его не установить, тогда вода не сможет «подняться» на нужную высоту и может «уйти» из колодца. Для защиты сруба от мусора и осадков предусматривается крышка на колодец.
• Нисходящий ключевой колодец подобен восходящему, но качество воды в нем хуже. Для очищения воды от примесей грунта необходимо устанавливать фильтр в нижней части сруба. Сруб монтируется аналогично, как и на восходящий.

Использование такого типа колодцев ограничено местами выхода ключей на поверхность, что в большинстве случаев неудобно. Для организации индивидуального водоснабжения они подходят очень редко. В таких случаях используют шахтные колодцы.

Шахтные колодцы – это вырытая в глубину шахта диаметром от 30 см до полутора метра. В зависимости от используемого материла, при строительстве шахты различают:

• деревянные;
• кирпичные;
• каменные;
• бетонные.

В зависимости от глубины самой шахты, колодцы разделяют на: мелкие – глубиной 2-3 метра, средние – 4-9 метров и глубокие – больше 10 метров. Шахтный колодец, как правило — это выкопанная вручную шахта.

Выбор материала изготовления колодца осуществляется индивидуально. Но есть моменты, которые необходимо учитывать при выборе материала.

Для каменного колодца можно использовать бутовый камень, доломит или гранит, использование песчаника или известняка не желательно. Используя при строительстве шахты колодца кирпич, следите за тем, чтобы он был хорошо обожжен. Хорошо себя зарекомендовал пережженный кирпич-железняк – он почти водонепроницаем.

В качестве вяжущего элемента раствора, на который производится кладка, необходимо использовать портланд цемент. К раствору также выдвигаются повышенные требования. Для улучшения качества, увеличения прочностных характеристик, повышения водоотталкивающих свойств рекомендовано использовать различные присадки и добавки.

Очень часто стенки шахты укрепляют железобетонными кольцами диаметром 0,8-1,2 м. ЖБИ кольца имеют большой срок эксплуатации – до 50 лет, просты в установке и обслуживании. Копать колодец можно в любое время года. Не рекомендуется начинать копать колодец во время весенних паводков. В этот период уровень грунтовых вод поднимается, что может служить причиной неправильного выбора глубины колодца и, как следствие, его пересыхания в летнюю пору.

• Абиссинский колодец являет собой скважину диаметром 25-75 мм и глубиной 10-15 метров. Протопит такого колодца принадлежит американцу Нортону. Название за ним закрепилось с ХІХ века от названия страны Абиссинии. Он являет собой заглубленную трубу с конусным наконечником на конце. В наконечнике установлен фильтр для очистки воды. Для труб с малым диаметром – 25-35 мм и на легком грунте проводят забивные работы. Для больших диаметров необходимо бурение для установки трубы. Главным недостатком абиссинского колодца является максимальная глубина поднятия воды, которая составляет не более 8 метров.

Поднятие воды осуществляется поршневым насосом, ручным или электрическим. Дебет абиссинского колодца практически не зависит от диаметра используемых труб. Он зависит только от мощности водоносного слоя. Главным преимуществом использования абиссинского колодца является быстрота его изготовления и небольшая стоимость использованных материалов. Профессиональная бригада мастеров установит такой колодец за несколько часов.

Канализационные, ливневые или дренажные колодцы

Под название «колодец» попадают разноплановые сооружения с различным техническим назначением. Часто, когда мы говорим «колодец», то имеем виду только сооружения для подачи воды. При том, основными узлами системы канализации также являются колодцы. Они предназначены для ревизий систем канализации, как сборные и узловые колодцы – для нескольких ветвей канализации, перепадные – для изменения глубины и скорости канализационных стоков.

Дренажные колодцы – обязательный элемент дренажной системы. Она устанавливается на участках, где наблюдается высокий подъем уровня грунтовых вод – на глубину 2-1,5 м, и для отвода ливневых вод. Дренажные колодцы служат для инспекции системы, сбора воды или вывода ее из системы – поглотительный колодец.

Колодец – хорошая альтернатива скважине в качестве источника водоснабжения частного дома. Существует три основных вида колодцев для воды, они имеют различные конструкции и возможности, различается качество, объем поставляемой воды. Преимущество источников этого типа состоит в возможности полностью самостоятельного строительства.

Основные виды колодцев для воды:

1. Ключевой;
2. Шахтный;
3. Трубчатый колодец-скважина.

Ключевой колодец для воды

Ключевой колодец довольно прост по конструкции. Главным условием его строительства является наличие на земельном участке открытого ключа (источника) воды. Явление это довольно редкое, но встречающееся в районах с высоким залеганием грунтовых вод.

При близком залегании грунтового пласта воды возможно сооружение искусственного источника. Для этого действия пласт воды должен находиться в непосредственной близости к поверхности.

Строительство колодца такого типа является малозатратным, но зачастую вода из источников имеет примеси стоков от бытовой деятельности человека. В любом случае воду перед определением возможностей потребления требуется качественно протестировать, провести анализы на химическое и биологическое содержание.

Ключевой колодец имеет два подвида в зависимости от типа источника:

1. Колодец на восходящем ключе;
2. Колодец на нисходящем ключе.

Восходящий ключ воды

Восходящий ключ источает воду вертикально от плоскости земли. Место ключа огораживают различными способами:

1. Устанавливают бетонное кольцо;
2. Монтируют деревянный сруб, уплотняют его снаружи слоем глины;
3. Устанавливают пластиковое кольцо.

Края ограждающей конструкции заглубляются на 300 – 400 ниже уровня воды. Верхняя часть колодца закрывается перекрытием с люком (створками, дверцей) для защиты от осадков, мусора, насекомых и так далее. Дно колодца оборудуется фильтром – насыпается 150 мм природного камня, доломита, гранита, крупного щебня. На крупную фракцию фильтра засыпается промытый кварцевый песок, толщина слоя – около 100 мм.

Конструкцию колодца бетонируют по периметру на ширину до 50 см и глубину до 400 – 500 мм. Эта отмостка предохраняет источник от попадания талых вод, избытка осадков, подтопления.

В ограждении оборудуется переливная труба, направленная в емкость сбора воды. В емкости организуется канал для перелива и отведения излишков воды. К резервуару подключается насосное оборудование и коммуникации.

Нисходящий ключ

Конструкция колодца на нисходящем ключе аналогична предыдущей, отличается внутренней компоновкой. Нисходящий ключ имеет горизонтальное направление, поэтому оборудуется не донный, а поперечный фильтр.

Внутренний объем колодца делится на два отделения. Вода направляется в первое отделение, заполненное слоями гравия средней фракции и кварцевым песком. Из верхней части отделения организован перелив во второй отсек, с бетонированным дном. Оттуда вода направляется в емкость.

Колодец шахтного типа

Шахтный колодец – основной тип сооружения колодезного типа. Глубина их может достигать величины более 20 метров, срок службы составляет 40 – 50 лет. Такой срок службы реален при качественном уходе – своевременной чистке.

Глубина сооружения зачастую позволяет достичь водоносных слоев с приемлемыми показателями качества питьевой воды. Располагают колодцы этого типа согласно требованиям СанПиН. Колодец в отношении септика (выгребной ямы, фильтрующего колодца и т.д.) должен располагаться:

• Не ближе 50 метров при песчаных и супесчаных почвах;
• Не ближе 20 метров при глинистых и суглинистых грунтах.

Конструкция колодца состоит из следующих основных частей:

1. Надземная часть;
2. Ствол шахты;
3. Водоприемный объем.

Водоприемный уровень имеет две конфигурации:

• Несовершенная – вода поступает во внутренний объем через дно и стенки шахты;
• Совершенная – поступает через водоупорный слой грунта.

В регионах с глубоким залеганием водоносного слоя и засушливым климатом шахта оборудуется зумпфом – глубинным резервуаром.

Трубчатый колодец-скважина

Трубчатый колодец (скважина Нортона) предназначена в основном для получения воды технического качества и назначения. Глубина колодца может достигать 8 метров, срок службы составляет 3 – 5 лет.

На стальную трубу диаметром не более 50 мм наваривается острый стальной конусообразный наконечник с диаметром основания 55 – 60 мм. Выше него на расстоянии в 300 – 350 мм по окружности просверливают отверстия сверлом с диаметром в 3 – 4 мм. Отверстия не должны размещаться часто, иначе нарушится жесткость трубы. Рекомендуемое расстояние между отверстиями – не менее 7 – 10 мм.

Поверхность фильтра обтягивается нержавеющей сеткой – она послужит защитой от песка и ила.

Труба (игла – скважина) забивается в грунт. В нее вставляется труба всаса ручного или самовсасывающего поверхностного насоса малой мощности. Установить погружной насос ввиду малого диаметра невозможно.

Средний объем лимита воды абиссинского колодца составляет до 1000 литров в час. Вода применяется в основном для технических целей – полив растений, помывка и уборка.

Сооружение колодца для воды

Шахтные колодцы строятся по различным методикам. Они зависят от материала, применяемого для строительства ствола. Основной объем работ – отрыв шахты – производится обычно вручную — самостоятельно или с привлечением помощников.

Водяной колодец из бетонных колец

Строительство колодца из бетонных колец заводского изготовления происходит в следующей последовательности:

1. Выкапывается приямок на 200 – 300 мм больше, чем диаметр кольца;
2. Устанавливается первое кольцо;
3. Внутри него производится дальнейший отрыв, кольцо опускается под собственным весом;
4. При полном погружении кольца устанавливается второе кольцо, кольца соединяются в замок;
5. Далее подобным образом устанавливаются все последующие элементы;
6. При достижении воды производится заделка швов пескоцементным раствором.

Строительство из колец пользуется популярностью из-за высокой скорости и простоты сооружения. Недостатком является необходимость привлечения крана или манипулятора для последовательной установки колец.

Колодец для воды из дерева

Деревянные срубы для обрамления шахт применяются сейчас очень редко. Это обусловлено наличием современных материалов, недолговечностью дерева.

Для строительства сруба используют породы древесины, не выделяющие значительные количества побочных компонентов – смол, дубильных веществ и так далее.

Методика строительства сходна с использованием бетонных колец – части сруба присоединяются отдельными сегментами. Наружная часть сруба качественно утрамбовывается и уплотняется глиной средней жирности.

Колодец для воды из пластиковых колец

Пластиковые кольца различных диаметров и высот очень удобны для строительства колодца. Строительство протекает по сходной методике, кольца соединяются резьбой. Резьбовое соединение герметизируется сантехническим герметиком.

Преимуществом пластика является незначительный вес, недостаток – довольно высокая стоимость (от 10 тысяч рублей за 1 кольцо).

Колодец для воды из кирпича

Колодцы из кирпича сооружаются при полном отрыве ствола шахты, поэтому имеют глубину не более 10 метров. Проводить работы в более глубоких шахтах опасно – существует вероятность обрушения грунта.

Ствол выкладывается круглого сечения, толщиной в 1 кирпич. Зачастую сооружается стальной армирующий каркас для укрепления конструкции. Не всякий кирпич подойдет для строительства колодца – лучшим материалом считаются качественно отожженные кирпичи.

Иногда неглубокие колодцы (до 5 метров) выполняют заливкой бетонным раствором в опалубку из досок. При этом применяются высококачественные марки портландцемента, сооружается армирующий каркас из стальной арматуры диаметром 4 – 6 мм.

Обустройство дна колодца

Обустройство дна колодца донным фильтром предохраняет устье колодца от заиливания, очищает воду от крупных фракций песка, увеличивает срок службы колодца.

Формируется многослойный фильтр из нескольких слоев:

1. Нижний слой – 200 мм, крупный природный камень и другие подобные материалы;
2. Средний слой – средняя фракция материала, 150 – 200 мм;
3. Верхний слой – промытый и просеянный кварцевый песок, 100 – 150 мм.

Другие виды колодцев

Существуют другие виды колодцев – дренажные, ливневые, фильтровальные. Они предназначены для сбора и утилизации с земельного участка атмосферных осадков, осушения грунта, очистки бытовых стоков.

Они имеют различное строение и функции. Итоговая вода из сборных емкостей может использоваться только в технических целях или утилизироваться.

Колодец – неплохая альтернатива скважине на воду. Строительство его обходится обычно дешевле, но объем работ значительно больше. При наличии качественной воды на участке шахтные и ключевые колодцы могут поставить необходимое для проживания количество воды, абиссинский колодец покрыть нужды технического потребления.
