Делаем блок питания с регулировкой напряжения. Делаем блок питания с регулировкой напряжения Регулируемый блок питания по току

На разработку этого блока питания потребовался один день, за этот же день он был реализован, и весь процесс был снят на видео камеру. Несколько слов о схеме. Это стабилизированный блок питания с регулировкой выходного напряжения и ограничением тока. Схематические особенности позволяют скинуть минимальную грань выходного напряжения до 0,6 Вольт, а минимальных выходной ток в районе 10мА.

Не смотря на простату конструкции, данному блоку питания уступают даже хорошие лабораторные блоки питания со стоимостью 5-6 тысяч рублей!. Максимальный выходной ток схемы 14Ампер, максимальное выходное напряжение до 40 Вольт - больше не стоит.

Довольно плавное ограничение тока и регулировка напряжения. Блок имеет также фиксированную защиту от коротких замыканий, к стати - ток защиту тоже можно выставить (этой функции лишены почти все промышленные образцы) к примеру, если вам нужно, чтобы защита срабатывала при токах до 1 Ампер - то всего лишь нужно настроить такой ток помощью регулятора настройки тока срабатывания. Максимальный ток - 14Ампер, но и это не предел.

В качестве датчика тока задействовал несколько резисторов 5 ватт 0,39Ом подключенных параллельно, но их номинал можно менять, исходя от нужного тока защиты, к примеру - если планируете блок питания с максимальным током не более 1 Ампер, то номинал этого резистора в районе 1Ом при мощности 3Ватт.

При коротких замыканиях падение напряжения на датчике тока достаточно для срабатывания транзистора BD140, При его открывании срабатывает также нижний транзистор - BD139, через открытый переход которого поступает питание на обмотку реле, в следствии чего, реле срабатывает и размыкается рабочий контакт (на выходе схемы). Схема в таком состоянии может находится сколько угодно времени. Вместе с защитой срабатывает также индикатор защиты. Для того, чтобы снять блок с защиты нужно нажать и опустить кнопку S2 по схеме.

Реле защиты с катушкой 24 Вольт с допустимым током 16-20 и более Ампер.

Силовые ключи в моем случае любимые КТ8101 установленные на теплоотвод (дополнительно изолировать транзисторы не нужно, поскольку коллекторы ключей общие). Заменить транзисторы можно на 2SC5200 - полный импортный аналог или на КТ819 с индексом ГМ (железные), при желании также можно задействовать - КТ803, КТ808, КТ805 (в железных корпусах), но максимальный ток отдачи будет не более 8-10 Ампер. Если блок нужен с током не более 5 Ампер, то можно убрать один из силовых транзисторов.

Маломощные транзисторы типа BD139 можно заменить на полный аналог - KT815Г,(можно также - KT817, 805), BD140 - на КТ816Г (можно также КТ814).
Маломощные транзисторы устанавливать на теплоотводы не нужно.

По сути - представлена только схема управления(регулировки) и защиты (рабочий узел). В качестве блока питания я задействовал доработанные компьютерные блоки питания (последовательно соединенные), но можно любой сетевой трансформатор с мощностью 300-400 ватт, во вторичной обмоткой 30-40 Вольт, ток обмотки 10-15 Ампер - это в идеале, но можно трансформаторы и меньшей мощности.

Диодный мост - любой, с током не менее 15 Ампер, напряжение не важно. Можно использовать готовые мосты, стоят они не более 100 руб.

За 2 месяца было собрано и продано свыше 10 таких блоков питания - никаких жалоб. Для себя собрал точно такой БП, и как только я его не мучил - неубиваемый, мощный и очень удобный для любых дел.

Если есть желающие стать владельцем такого БП, то могу сделать под заказ, свяжитесь со мной по адресу Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. , остальное расскажут видео уроки по сборке.

У каждого радиолюбителя, будь он чайник или даже профессионал, на краю стола должен чинно и важно лежать блок питания . У меня на столе в данный момент лежат два блока питания. Один выдает максимум 15 Вольт и 1 Ампер (черный стрелочный), а другой 30 Вольт, 5 Ампер (справа):

Ну еще есть и самопальный блок питания:

Думаю, вы часто их видели в моих опытах, которые я показывал в различных статьях.

Заводские блоки питания я покупал давненько, так что они мне обошлись недорого. Но, в настоящее время, когда пишется эта статья, доллар уже пробивает отметку в 70 рублей. Кризис, мать его, имеет всех и вся.

Ладно, что-то разошелся… Так о чем это я? Ах да! Думаю, не у всех карманы лопают от денег… Тогда почему бы нам не собрать простую и надежную схему блока питания своими ручонками, которая будет ничуть не хуже покупного блока? Собственно, так и сделал наш читатель. Нарыл схемку и собрал самостоятельно блок питания:

Получилось очень даже ничего! Итак, далее от его имени…

Первым делом давайте разберемся, в чем хорош данный блок питания:

– выходное напряжение можно регулировать в диапазоне от 0 и до 30 Вольт

– можно выставлять какой-то предел по силе тока до 3 Ампер, после которого блок уходит в защиту (очень удобная функция, кто использовал, тот знает).

– очень низкий уровень пульсаций (постоянный ток на выходе блока питания мало чем отличается от постоянного тока батареек и аккумуляторов)

– защита от перегрузки и неправильного подключения

– на блоке питания путем короткого замыкания (КЗ) “крокодилов” устанавливается максимально допустимый ток. Т.е. ограничение по току, которое вы выставляете переменным резистором по амперметру. Следовательно перегрузки не страшны. Сработает индикатор (светодиод) обозначающий превышение установленного уровня тока.

Итак, теперь обо всем по порядку. Схема давно уже гуляет в интернете (кликните по изображению, откроется в новом окне на полный экран):

Цифры в кружочках – это контакты, к которым надо припаивать провода, которые пойдут на радиоэлементы.

Обозначение кружочков на схеме:
- 1 и 2 к трансформатору.
- 3 (+) и 4 (-) выход постоянного тока.
- 5, 10 и 12 на P1.
- 6, 11 и 13 на P2.
- 7 (К), 8 (Б), 9 (Э) к транзистору Q4.

На входы 1 и 2 подается переменное напряжение 24 Вольта от сетевого трансформатора. Трансформатор должен быть приличных габаритов, чтобы в нагрузку он смог выдать до 3 Ампер в легкую. Можно его купить, а можно и намотать).

Диоды D1…D4 соединены в диодный мост . Можно взять диоды 1N5401…1N5408 или какие-нибудь другие, которые выдерживают прямой ток до 3 Ампер и выше. Можно также использовать готовый диодный мост, который бы тоже выдерживал прямой ток до 3 Ампер и выше. Я же использовал диоды таблетки КД213:

Микросхемы U1,U2,U3 представляют из себя операционные усилители. Вот их цоколевка (расположение выводов). Вид сверху:

На восьмом выводе написано “NC”, что говорит о том, что этот вывод никуда цеплять не надо. Ни к минусу, ни к плюсу питания. В схеме выводы 1 и 5 также никуда не цепляются.

Транзистор Q1 марки ВС547 или BC548. Ниже его распиновка:

Транзистор Q2 возьмите лучше советский, марки КТ961А

Не забудьте его поставить на радиатор.

Транзистор Q3 марки BC557 или BC327

Транзистор Q4 обязательно КТ827!

Вот его распиновка:

Схему я перечерчивать не стал, поэтому есть элементы, которые могут ввести в замешательство – это переменные резисторы. Так как схема блока питания болгарская, то у них переменные резисторы обозначают так:

У нас вот так:

Я даже указал, как узнать его выводы с помощью вращения столбика (крутилки).

Ну и, собственно, список элементов:

R1 = 2,2 кОм 1W
R2 = 82 Ом 1/4W
R3 = 220 Ом 1/4W
R4 = 4,7 кОм 1/4W
R5, R6, R13, R20, R21 = 10 кОм 1/4W
R7 = 0,47 Ом 5W
R8, R11 = 27 кОм 1/4W
R9, R19 = 2,2 кОм 1/4W
R10 = 270 кОм 1/4W
R12, R18 = 56кОм 1/4W
R14 = 1,5 кОм 1/4W
R15, R16 = 1 кОм 1/4W
R17 = 33 Ом 1/4W
R22 = 3,9 кОм 1/4W
RV1 = 100K многооборотный подстроечный резистор
P1, P2 = 10KOhm линейный потенциометр
C1 = 3300 uF/50V электролитический
C2, C3 = 47uF/50V электролитический
C4 = 100нФ
C5 = 200нФ
C6 = 100пФ керамический
C7 = 10uF/50V электролитический
C8 = 330пФ керамический
C9 = 100пФ керамический
D1, D2, D3, D4 = 1N5401…1N5408
D5, D6 = 1N4148
D7, D8 = стабилитроны на 5,6V
D9, D10 = 1N4148
D11 = 1N4001 диод 1A
Q1 = BC548 или BC547
Q2 = КТ961А
Q3 = BC557 или BC327
Q4 = КТ 827А
U1, U2, U3 = TL081, операционный усилитель
D12 = светодиод

Теперь я расскажу, как я его собирал. Трансформатор уже взял готовый от усилителя. Напряжение на его выходах составило порядка 22 Вольта. Потом стал подготавливать корпус для моего БП (блок питания)

протравил

отмыл тонер

просверлил отверстия:

Запаял кроватки для ОУ (операционных усилителей) и все другие радиоэлементы, кроме двух мощных транзисторов (они будут лежать на радиаторе) и переменных резисторов:

А вот так плата выглядит уже с полным монтажом:

Подготавливаем место под платку в нашем корпусе:

Приделываем к корпусу радиатор:

Не забываем про кулер, который будет охлаждать наши транзисторы:

Ну и после слесарных работ у меня получился очень хорошенький блок питания. Ну как вам?

Описание работы, печатку и список радиоэлементов я взял в конце статьи.

Ну а если кому лень заморачиваться, то всегда можно приобрести за копейки подобный кит-набор этой схемы на Алиэкпрессе по этой ссылке

Сегодня мы соберем лабораторный блок питания своими руками. Разберемся в устройстве блока, подберем правильные компоненты, научимся правильно паять, собирать элементы на печатные платы.

Это — высококачественный лабораторный (и не только) блок питания с переменным регулируемым напряжением от 0 до 30 вольт. Цепь также включает электронный ограничитель по току на выходе, который эффективно регулирует выходной ток 2 мА из максимально возможного в этой цепи (3 А). Данная характеристика делает этот блок питания незаменимым в лаборатории, так как она дает возможность регулировать мощность, ограничивать максимальный ток, который подключаемое устройство может потреблять, без боязни ее повреждения, если что-то пойдет не так.
Есть также визуальный признак того, что этот ограничитель действует (светодиод), чтобы Вы могли видеть, что ваша цепь превышает допустимые пределы.

Принципиальная схема лабораторного блока питания представлена ниже:

Технические характеристики лабораторного блока питания

Входное напряжение: ……………. 24 В- переменного тока;
Входной ток: ……………. 3 А (макс.);
Выходное напряжение: …………. 0-30 В — регулируемое;
Выходной ток: …………. 2 мА -3 А- регулируемый;
Пульсация выходного напряжения: …. 0,01% максимум.

Особенности

— Небольшой размер, легко сделать, простая конструкция.
— Выходное напряжение легко регулируется.
— Ограничение выходного тока с визуальной индикацией.
— Защита от перегрузки и неправильного подключения.

Принцип работы

Начнем с того, что для лабораторного блока питания используется трансформатор с вторичной обмоткой 24В/3А, который подключается через входные зажимы 1 и 2 (качество выходного сигнала пропорционально качеству трансформатора). Напряжение переменного тока с вторичной обмотки трансформатора выпрямляется диодным мостом, сформированным диодами D1-D4. Пульсации выпрямленного напряжения DC на выходе диодного моста сглаживает фильтр, образованный резистором R1 и конденсатором С1. Цепь имеет некоторые особенности, которые делают этот блок питания отличным от других блоков этого класса.

Вместо использования обратной связи для управления выходным напряжением, в нашей цепи используется операционный усилитель, чтобы обеспечивать необходимое напряжение для стабильной работы. Это напряжение падает на выходе U1. Цепь работает благодаря зенеровскому диоду D8 — 5.6 V, который здесь работает при нулевом температурном коэффициенте тока. Напряжение на выходе U1 падает на диоде D8 включая его. Когда это происходит цепь стабилизируется также напряжение диода (5.6) падает на резисторе R5.

Ток который течет через опер. усилитель изменяется незначительно, а значит тот же ток будет течь через резисторы R5, R6, и так как оба резистора имеют одинаковую величину напряжения, то общее напряжение будет суммироваться как при их последовательном соединении. Таким образом напряжение, полученное на выходе опер. усилителя будет равно 11.2 вольт. Цепь с опер. усилителем U2 имеет постоянный коэффициент усиления приблизительно равный 3,согласно формуле A=(R11+R12)/R11 увеличивает напряжения 11.2 вольт приблизительно до 33 вольт. Триммер RV1 и резистор R10 использованы для установки выходных параметров напряжения, чтобы оно не уменьшилось до 0 вольт, независимо от величины других компонентов в цепи.

Другая очень важная характеристика цепи — это возможность получить максимальный выходной ток, который можно получить из p.s.u. Чтобы сделать это возможным напряжение падает на резисторе (R7), который связан последовательно с нагрузкой. IC отвечающий за эту функцию цепи — U3. Инвертированный сигнал на вход U3 равный 0 вольт подается через R21. В то же самое время, не изменяя сигнала того же самого IC можно задать любое значение напряжения посредством P2. Допустим, что для данного выхода напряжение равно несколько вольт, P2 установлен так, чтобы на входе IC был сигнал в 1 вольт. Если нагрузку усилить выходное напряжение будет постоянным и наличие R7 последовательно соединенного с выходом будет иметь незначительный эффект из-за своей низкой величины и из-за своей позиции за пределами цикла обратной связи управляющей цепи. Пока нагрузка и выходное напряжение постоянны цепь стабильно работает. Если нагрузку увеличить, чтобы напряжение на R7 было больше, чем 1 вольт, U3 включен и стабилизируется в исходные параметры. U3 работает не изменяя сигнал к U2 через D9. Таким образом напряжение через R7 постоянно и не увеличивается выше заданной величины (1 вольт в нашем примере) уменьшая выходное напряжение цепи. Это под силу устройству — поддерживать выходной сигнал постоянным и точным, что дает возможность получать на выходе 2 mA.

Конденсатор C8 делает цепь более устойчивой. Q3 необходим для управления LED всякий раз, когда вы используете индикатор ограничителя. Чтобы сделать это возможным для U2 (изменял выходное напряжение вплоть до 0 вольт) необходимо обеспечить отрицательную связь, которая делается посредством цепи C2 и C3. Та же отрицательная связь использована для U3. Отрицательное напряжение подается стабилизируясь посредством R3 и D7.

U1- источник опорного напряжения, U2 — регулятор напряжения, U3 — стабилизатор тока.

Конструкция блока питания.

Прежде всего, давайте рассмотрим основы в построении электронных цепей на печатных платах — основы любого лабораторного блока питания. Плата сделана из тонкого изоляционного материала покрытого тонким проводящим слоем меди, которая формируется таким образом, чтобы элементы цепи можно было соединить проводниками как показано на принципиальной схеме. Необходимо правильно спроектировать печатную плату для избежания неправильной работы устройства. Для защиты платы в дальнейшем от окисления и сохранения ее в отличном состоянии ее необходимо покрыть специальным лаком, который защищает от окисления и облегчает пайку.
Пайка элементов в плату — единственный способ собрать лабораторный блок питания качественно и от того как вы это сделаете, будет зависеть успех вашей работы. Эта не очень сложно, если вы будете следовать нескольким правилам и тогда у вас не будет никаких проблем. Мощность паяльника, который вы используете, не должна превышать 25 Ватт. Жало должно быть тонким и чистым на протяжении всей работы. Для этого есть влажная своеобразная губка и время от времени вы можете очищать горячее жало, чтобы удалить все остатки, которые накапливаются на нем.

• НЕ пытайтесь очистить напильником или наждачной бумагой грязное или изношенное жало. Если оно не может быть очищено, замените его. На рынке есть много разнообразных паяльников, и вы также можете купить хороший флюс, чтобы получить хорошее соединение элементов во время пайки.
• НЕ используйте флюс если вы пользуетесь припоем, который уже содержит его. Большое количество флюса — одна из основных причин сбоя цепи. Если тем не менее вы должны использовать дополнительный флюс как при лужении медных проводов, необходимо очистить рабочую поверхность после окончания работы.

Для того, чтобы припаять элемент правильно, вы должны делать следующее:
— Зачищать выводы элементов наждачной бумагой (желательно с небольшим зерном).
— Сгибать выводы компонентов на правильном расстоянии от выхода из корпуса для удобного расположения на плате.
— Вы можете встретить элементы, выводы которых толще, чем отверстия в плате. В этом случае необходимо немного расширить отверстия, но не делайте их слишком большими – это затруднит пайку.
— Вставить элемент необходимо так, чтобы его выводы немного выступали от поверхности платы.
— Когда припой расплавится, он равномерно растечется по всей области вокруг отверстия (добиться этого можно при правильной температуре паяльника).
— Пайка одного элемента должна быть не более 5 секунд. Удалите излишки припоя и дождитесь пока припой на плате остынет естественно (не дуя на него). Если все сделали правильно, поверхность должна иметь яркий металлический оттенок, края должны быть гладкими. Если припой выглядит тусклыми, с трещинами, или имеет форму капли, то это называется сухой пайкой. Вы должны удалить его и сделать все снова. Но будьте осторожны, чтобы не перегреть дорожки, иначе они будут отставать от платы и легко ломаться.
— Когда вы паяете чувствительный элемент, необходимо держать его металлическим пинцетом или щипцами, которые будут поглощать лишнее тепло, чтобы не сжечь элемент.
— Когда вы завершаете вашу работу, обрежьте избыток от выводов элемента и можете очистить плату спиртом, чтобы удалить все остатки флюса.

Перед началом сборки блока питания необходимо найти все элементы и разделить их по группам. Для начала установите гнёзда для ICs и выводы для внешних связей и припаяйте их на свои места. Затем резисторы. Не забудьте разместить R7 на определенном расстоянии от печатной платы так как он очень сильно нагревается, особенно когда течет большой ток, и это может повредить её. Это также рекомендуется сделать для R1. затем размещайте конденсаторы не забывая про полярность электролитического и наконец припаивайте диоды и транзисторы, но будьте осторожны, чтобы не перегреть их и припаять их так как показано на схеме.
Установите силовой транзистор в heatsink. Чтобы сделать это необходимо следить за диаграммой и не забывать использовать изолятор (слюда) между телом транзистора и heatsink и специальное очищающее волокно, чтобы изолировать винты от heatsink.

Подсоедините изолированный провод к каждому выводу, будьте осторожны, чтобы сделать хорошее качественное соединение, так как здесь течет большой ток, особенно между эмиттером и коллектором транзистора.
Также при сборке блока питания неплохо было бы прикинуть где какой элемент будет находиться, для того, чтобы вычислить длину проводов, которые будут между PCB и потенциометрами, силовым транзистором и для входной и выходной связей.
Соедините потенциометры, LED и силовой транзистор и подключайте две пары концов для входной и выходной связей. Убедитесь по диаграмме, что вы все делаете правильно, старайтесь ни чего не перепутать, так как в цепи 15 внешних связей и допустив ошибку ее потом сложно будет найти. Также было бы неплохо использовать провода разных цветов.

Печатная плата лабораторного блока питания, ниже будет ссылка на скачивание печатки в формате.lay:

Схема расположения элементов на плате блока питания:

Схема соединения переменных резисторов (потенциометров) для регулирования выходного тока и напряжения, а также соединение контактов силового транзистора блока питания:

Обозначение выводов транзисторов и операционного усилителя:

Обозначение клемм на схеме:
— 1 и 2 к трансформатору.
— 3 (+) и 4 (-) ВЫХОД DC.
— 5, 10 и 12 на P1.
— 6, 11 и 13 на P2.
— 7 (E), 8 (B), 9 (E) к транзистору Q4.
— LED нужно установить на внешней стороне платы.

Когда все внешние связи сделаны необходимо проверить плату и почистить ее, чтобы удалить остатки припоя. Убедитесь, что нет соединения между смежными дорожками которое может привести к короткому замыканию и если все хорошо — подсоедините трансформатор. И подключите вольтметр.
НЕ КАСАЙТЕСЬ ЛЮБОГО УЧАСТКА ЦЕПИ ПОКА ОН ПОД НАПРЯЖЕНИЕМ.
Вольтметр должен показывать напряжение от 0 до 30 вольт в зависимости от того, в каком положении P1. Поворот P2 против часовой стрелки должен включать LED, показывая, что наш ограничитель работает.

Список элементов.

R1 = 2,2 кОм 1W
R2 = 82 Ом 1/4W
R3 = 220 Ом 1/4W
R4 = 4,7 кОм 1/4W
R5, R6, R13, R20, R21 = 10 кОм 1/4W
R7 = 0,47 Ом 5W
R8, R11 = 27 кОм 1/4W
R9, R19 = 2,2 кОм 1/4W
R10 = 270 кОм 1/4W
R12, R18 = 56кОм 1/4W
R14 = 1,5 кОм 1/4W
R15, R16 = 1 кОм 1/4W
R17 = 33 Ом 1/4W
R22 = 3,9 кОм 1/4W
RV1 = 100K триммер
P1, P2 = 10KOhm линейный потенциометр
C1 = 3300 uF/50V электролитический
C2, C3 = 47uF/50V электролитический
C4 = 100нФ полиэстр
C5 = 200нФ полиэстр
C6 = 100пФ керамический
C7 = 10uF/50V электролитический
C8 = 330пФ керамический
C9 = 100пФ керамический
D1, D2, D3, D4 = 1N5402,3,4 диод 2A — RAX GI837U
D5, D6 = 1N4148
D7, D8 = 5,6V зенеревский
D9, D10 = 1N4148
D11 = 1N4001 диод 1A
Q1 = BC548, NPN транзистор или BC547
Q2 = 2N2219 NPN транзистор — (Заменяют на КТ961А — все работает)
Q3 = BC557, PNP транзистор или BC327
Q4 = 2N3055 NPN силовой транзистор (заменить на КТ 827А )
U1, U2, U3 = TL081, опер. усилитель
D12 = LED диод

В итоге я самостоятельно собрал лабораторный блок питания, но столкнулся на практике с тем, что считаю нужным подправить. Ну во первых это силовой транзистор Q4 = 2N3055 его нужно в срочном порядке вычеркнуть и забыть. Не знаю как других устройствах, но в данном регулируемом блоке питания он не подходит. Дело в том, что данный тип транзисторов выходит из строя моментально при коротко замыкании и ток в 3 ампера не тянет совершенно!!! Я не знал в чем дело пока не поменял его на наш родной совковый КТ 827 А . После установки на радиатор я и горя не знал и больше не возвращался к этому вопросу.

Что же касается остальной схемотехники и деталей, то трудностей нет. За исключением трансформатор — мотать пришлось. Ну это чисто из-за жадности, пол ведра их стоит в углу — не покупать же =))

Ну и чтобы не нарушать старую добрую традицию, я выкладываю результат своей работы на общий суд 🙂 пришлось по шаманить с колонкой, но в целом получилось не дурно:

Собственно лицевая панель — вынес потенциометры в левую часть в правой разместились амперметр и вольтметр + светодиод красного цвета, для индикации ограничения по току.

На следующей фотографии вид сзади. Тут я хотел показать способ монтажа кулера с радиатором от материнской платы. На этот радиатор с обратной стороны примостился силовой транзистор.

Вот и он, силовой транзистор КТ 827 А. Смонтирован на заднюю стенку. Пришлось просверлить отверстия под ножки, смазать все контактные части теплопроводной пастой и закрепить на гайки.

Вот они….внутренности! Собственно все в куче!

Немного крупнее внутрь корпуса

Лицевая панель с другой стороны

Поближе, тут видно как смонтирован силовой транзистор и трансформатор.

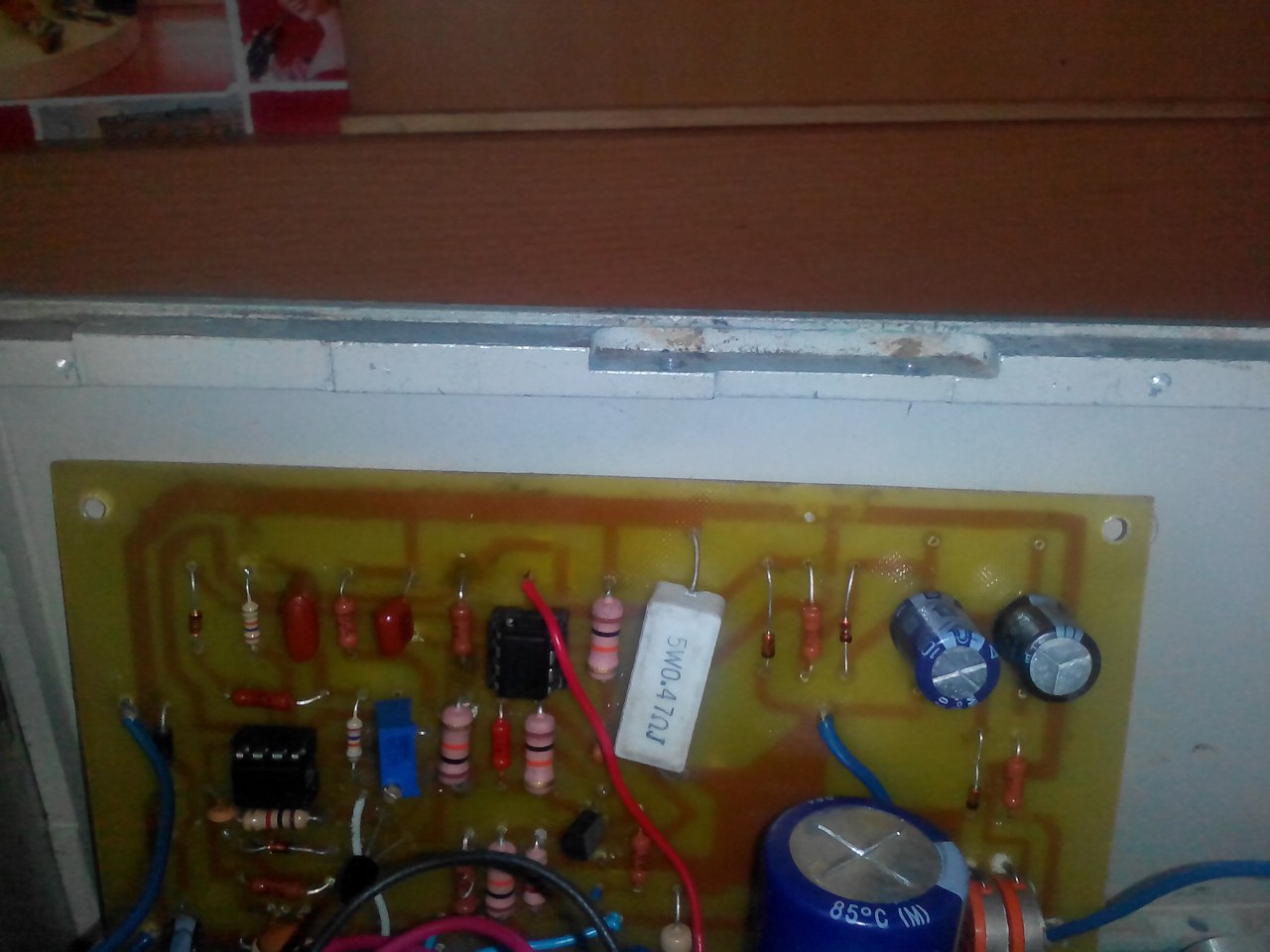

Плата блока питания сверху; тут я схитрил и транзисторы маломощные упаковал снизу платы. Тут их не видно, так что не удивляйтесь если не найдете их.

Вот и трансформатор. Перемотал на 25 вольт выходного напряжения ТВС-250 Грубо, кисло, не эстетично зато все работает как часы =) Вторую часть не использовал. Оставил место для творчества.

Ну вот как-то так. Немного творчества и терпения. Блок работает замечательно уже 2 год. Для написания данный статьи мне пришлось его разобрать и заново собрать. Это просто ужас! Но все для вас, дорогие читатели!

Конструкции наших читателей!

Когда собираешь какую либо электронную самоделку, то для ее проверки нужен блок питания. На рынке большое разнообразие готовых решений. Красиво оформлены, имеют много функций. Так же много kit-наборов для самостоятельного изготовления. Я уже не говорю про китайцев с их торговыми площадками. Покупал я на Алиэкспресс платы модулей понижающего преобразователя, вот на нем и решил сделать. Напряжение регулируется, тока хватает. Блок в основе имеет модуль из Китая, так же радиодетали которые были у меня в мастерской(давно лежали и ждали своего часа). Регулирует блок от 1.5 вольта и до максимума(все зависит от применяемого выпрямителя до платы регулировки.

Описание компонентов

Сборка блока питания

Каждый начинающий радиолюбитель нуждается в лабораторном блоке питания. Чтобы правильно его сделать, нужно подобрать подходящую схему, а с этим обычно возникает много проблем.

Виды и особенности блоков питания

Встречаются два типа блоков питания:

• Импульсный;
• Линейный.

Блок импульсного типа может рождать помехи, которые буду отражаться на настройке приемников и других передатчиков. Блок питания линейного типа может оказаться неспособным для выдачи необходимой мощности.

Как правильно сделать лабораторный блок питания, от которого можно будет заряжать АКБ, и питать, чувствительны платы схем? Если взять простой блок питания линейного типа на 1,3-30 В, и мощностью тока не более 5 А, то получится хороший стабилизатор напряжения и тока.

Воспользуемся классической схемой для сборки блока питания своими руками. Она сконструирована на стабилизаторах LM317, которые регулируют напряжение в диапазоне 1,3-37В. Их работа совмещена с транзисторами КТ818. Это мощные радиодетали, которые способны пропустить большой ток. Защитную функцию схемы обеспечивают стабилизаторы LM301.

Эта схема разработана достаточно давно, и периодически модернизировалась. На ней появилось несколько диодных мостов, а измерительная головка получила не стандартный метод включения. На замену транзистору MJ4502 пришел менее мощный аналог – КТ818. Так же появились фильтрующие конденсаторы.

Монтаж блока своими руками

При очередной сборке, схема блока получила новую интерпретацию. В конденсаторах выходного типа увеличилась емкость, а для защиты были добавлены несколько диодов.

Транзистор типа КТ818 был в этой схеме неподходящим элементом. Он сильно перегревался, и часто приводил к поломке. Ему нашли замену более выгодным вариантом TIP36C, в схеме он имеет параллельное подключение.

Поэтапная настройка

Изготовленный лабораторный блок питания своими руками нуждается в поэтапном включении. Первоначальный запуск проходит с отключенными LM301 и транзисторами. Далее проверяется функция регулирующая напряжение через регулятор Р3.

Если напряжение регулируется хорошо, тогда в схему включаются транзисторы. Их работа тогда будет хорошей, когда несколько сопротивлений R7,R8 начнут балансировать цепь эмиттера. Нужны такие резисторы, чтобы их сопротивление было на максимально низком уровне. При этом тока должно хватать, иначе в Т1 и Т2 его значения будут различаться.

Этот этап регулировки позволяет подсоединять нагрузку к выходному концу блока питания. Следует стараться избегать короткого замыкания, иначе транзисторы тут же перегорят, а вслед за ними стабилизатор LM317.

Дальнейшим шагом буде монтаж LM301. Сперва, нужно удостовериться, что на операционном усилителе в 4 ножке имеется -6В. Если на ней присутствует +6В, то возможно имеется неправильное подключение диодного моста BR2.

Так же подключение конденсатора С2 может быть неверным. Проведя осмотр и исправив дефекты монтажа, можно на 7 ножку LM301 давать питание. Это допустимо делать с выхода блока питания.

На последних этапах настраивается Р1, так чтобы он мог работать на максимальном рабочем токе БП. Лабораторный блок питания с регулировкой напряжения отрегулировать не так сложно. В этом деле лучше лишний раз перепроверить монтаж деталей, чем получить КЗ с последующей заменой элементов.

Основные радиоэлементы

Чтобы собрать мощный лабораторный блок питания своими руками, нужно приобрести подходящие компоненты:

• Для питания потребуется трансформатор;
• Несколько транзисторов;
• Стабилизаторы;
• Операционный усилитель;
• Несколько разновидностей диодов;
• Электролитические конденсаторы – не более 50В;
• Резисторы разных типов;
• Резистор Р1;
• Предохранитель.

Номинал каждой радиодетали необходимо сверять со схемой.

Блок в конечном виде

Для транзисторов необходимо подобрать подходящий радиатор, который сможет рассеивать тепло. Более того, внутри монтируется вентилятор, для охлаждения диодного моста. Еще один устанавливается на внешнем радиаторе, который будет обдувать транзисторы.

Для внутренней начинки желательно подобрать качественный корпус, так как вещь получилась серьезной. Все элементы следует хорошо зафиксировать. На фото лабораторного блока питания, можно заметить, что на замену стрелочным вольтметрам пришли цифрового устройства.

Фото лабораторного блока питания
