Установка спутниковой антенны и настройка спутниковой антенны на 3 спутника
Amos 4.0 W
Astra 4A 4.8E
Hot Bird 13.0E

Установка одной антенны и настройка её на приём каналов с трёх спутников одновременно являеться оптимальным решением, экономит финансы и место.

Позволит принимать более 100 русских и украинских бесплатных канала, а также итальянские, польские и др. каналы.

Для установки антенны на 3 спутника нам понадобиться:

1 спутниковая антенна
3 конвертора (головки)
2 боковых крепления конверторов (мультифидов)
1 diseqc-переключатель
1 спутниковый ресивер

а также провод, f-конекторы, инструменты...

Схема расположение конвертеров (головок).

Как видим центральная головка антенны направленна на спутник Astra 4A (бывший Sirius) она крепиться непостредственно к антенне.

Сборка антенны подключение кабеля к конверетру и переключателю.

ПОДКЛЮЧЕНИЕ КАБЕЛЯ НУЖНО ПРОИЗВОДИТЬ ПРИ ВЫКЛЮЧЕНОМ РЕСИВЕРЕ.
Замыкание кабеля может привести к выходу из строя ресивера.

Две головки прикрепляем с помощью мультифидов в примерное положение (как на картинке).

Крепим головку котарая будет принимать Amos слева от центральной головки (если смотреть с задней стороны антенны) примерно на растоянии 7 см и чуть выше, затем справа головку которая будет принимать Hot Bird она будет примерно в 3 сантиметрах от центральной головки и чуть-чуть ниже.

Diseqc-переключатель.

Подсоединяем кабели от головок к diseqc-переключателю. Записываем какому порту переключателя (порты пронумерованы), соответствует каждый спутник. Например, конвертор, принимающий сигнал со спутника Amos подключим к первому порту, Sirius – к третему, Hot Bird – к четвёртому.

amos 1/4
sirius 3/4
hot bird 4/4

Настройка ресивера.

Теперь необходимо настроить ресивер соответственно нашей конфигурации. Поскольку мы могли использовать различное количество головок и переключателей в настройках ресивера этих данных заранее не установленно. Нам нужно указать что мы используем один переключатель с четырьмя входами, точнее нам нужно указать к каким входам переключателя подключены головки.

Заходим в меню - нажимаем на пульте "MENU". В зависимости от модели ресивера могут быть не пренципиальные различия в структуре меню. Мы рекомендуем использовать уже настроенный спутниковый ресивер . Заходим в "МЕНЮ" - "УСТАНОВКА", выбираем по очереди спутники и выставляем параметр "DiSEqC

amos 1/4

sirius 3/4

hot bird 4/4

Поиск сигнала и направление антенны.

Настраиваем центральную головку на спутник Astra 4A.

Когда антенна установленна, кабели подключены, ресивер включен - поворачиваем антену и находим сигналы спутников.
Чтобы облегчить себе задачу нам нужно заранее определить угол подъёма спутниковой тарелки и угол поворота.

На сайте http://www.dishpointer.com/ можно узнать направлене антены и ваши географические координаты. Вам всего лишь потребуется ввести страну, город, улицу, дом и выбрать интересующий спутник. Выбираем 4.8E SIRIUS 4. Видим направление на карте, под картой можно найти координаты местности и угол подъёма антенны.

Итак вначале нам необходимо настроить антенну на спутник Astra 4A (бывший Sirius) - центральная головка.
В меню ресивера переходим на спутник Astra или включаем один из каналов на спутнике Astra, например «Рада» или «2+2».

Вы должны видеть две шкалы: первая показывает уровень сигнала, а вторая его качество.

Антенны настраиваются по нижней шкале «качество». Поворачиваем медленно антенну вправо влево, если сигнал не получается найти меняем немного угол наклона анетнны и снова повторяем повороты. Уровень сигнала должен быть около 70. Закрепляем прочтно антену. Половина работы сделана!

Повторяем операцию с левой головкой (Amos). Настраиваем например на канал «1+1» или «Новый канал». Теперь у нас нет возможности двигать антенну, меняем положение головки при помощи креплений мультифида. Стремимся к тому чтобы качество сигнала было больше 70.

На заключительном этапе настраиваем Hot Bird (правая головка). Можно настраивать на каналы «1TVRUS», «РТР»... Качество сигнала на этом спутнике можно настроить больше 70. Когда регулировка креплением принисла максимальный результат - проворачиваем конвертор вокруг своей оси и добиваемся максимального сигнала с данного спутника.

При возникновении вопросов, пишите на форуме в теме: Настройка антенны на 3 спутника Amos Astra HotBird

Мы с удовольствием постараемся вам помочь.

Отправим материал вам на e-mail

Телевидение уже давно стало неотъемлемой частью жизни. Даже в деревнях редко найдешь дом, где не установлен ТВ. Причем вещание каналов может происходить разными способами: через протянутый кабель или спутник. Возможности вещания через кабель ограничено и качество каналов хуже. Поэтому многие потребители задумываются, как настроить спутниковую антенну самостоятельно, чтобы не тратить деньги на вызов мастера.

Установленная антенна

В космосе на уровне экватора Земли вращается спутники телевизионные, которые направляют сигнал на планету, где его принимают специальные устройства – антенны, а потом этот сигнал проходит декодировку на приставке к ТВ и передает изображение.

При этом спутниковая антенна выступает в роли своеобразной линзы, которая собирает радиоволны в один пучок, усиливая для стабильного приема. При этом, чем дальше расположен спутник от оборудования, тем больше потребуется диаметр тарелки.

Соответственно, без качественного приемного оборудования сигнал до телевизора не поступит. Поэтому немаловажно правильно выбирать тарелку, сигнал от которой поступает в конвектор, затем, преобразуется и идет к ресиверу, и только потом попадает на экран.

Ресивер устанавливают вблизи от ТВ. От мощности и качества данного оборудования зависит количество и четкость передаваемых каналов. Установленное ПО позволяет «ловить» и распознавать огромное количество телепередач. Обновляя версию прошивки ресивера, можно получать доступ к новым каналам. Именно такое доступное и качественно телевидение рождает вопрос, как настроить спутниковую антенну самостоятельно, а затем и телеканалы.

Как проходит установка спутниковой антенны самостоятельно (инструкция для чайников)

Чтобы не собирать по частям комплект для спутникового ТВ, его можно купить в специализированном магазине или заказать через интернет. Модели обновляются, слишком устаревшую брать не стоит. В такой пакет входят следующие элементы:

После приобретения оборудования возникает вопрос, как самостоятельно установить спутниковую антенну на крыше или за окном.

Статья по теме:

Как сделать антенну своими руками для телевизора. В статье рассмотрим несложные методы, как сделать антенну своими руками для телевизора, которые могут вам пригодиться.

Выбор места

Сначала, соберите по инструкции саму антенну. Проверьте плотность затягивания всех болтов и гаек. Только одно крепление оставьте слабо закрученным (к самому конвектору), которое будет отвечать за вертикальный уклон.

Конвектор необходимо крепить посередине, следите за его длиной. Выход для кабеля следует расположить перпендикулярно земле. Полное закрепление происходит после получения четкого сигнала и достаточной мощности.

Теперь необходимо выбрать место установки. Обычно крепят на стену или крышу. На нужную сторону в обеденное время будет падать солнце. Можно посмотреть, как установлено такое же оборудование у соседей.

Большинство тарелок направлены в одну сторону, чаще всего – это 56 градус восточной долготы (Трикалор и НТВ плюс). Если подключаетесь к Радуге ТВ, то оборудование будет направлено чуть левее (на 19⁰). Континент ТВ и Телекарата устанавливается на 85 ⁰.

Когда выберите направление и место монтажа, необходимо проверить чтобы сигналу не мешали посторонние предметы, то есть антенну ничего не должно загораживать. После всех проверок, можно переходить к этапу закрепления оборудования.

Установка кронштейна

Кронштейн должен быть прочно закреплен, причем для различных стен используют разные болты. Для кирпичных, бетонных или стен из дерева подходит сантехнический шуруп с головкой на 17 или 13. Если вы используете стандартную антенну диаметром 90 с, то хватит длины 6 см шурупа.

В дерево можно просто вкрутить шуруп, для бетона или кирпича вначале проделывают отверстие перфоратором, а оптом ставят дюбеля.

Важно ! Если монтируете спутниковое оборудование на пенобетон или газобетон, то приобретите подходящие дюбеля.

Если жилище обшито сайдингом, то потребуются более длинные сантехнические болты, а также монтируют проставки из трубок металлических. Вначале подготавливаете отверстия нужного диаметра, затем, делаете проставки и устанавливаете антенну.

Можно закрепить оборудование и на металлической балке, для этого следует использовать саморезы по металлу со специальным сверлом с шестигранной головкой. Когда оборудование собрано, но последний болт еще не закручен плотно, необходимо проверить качество сигнала. Для этого применяют прибор для настройки спутниковой антенны, можно провести настройку и без него, своими руками.

Статья по теме:

В статье мы рассмотрим особенности применения, разновидности устройства, секреты выбора и монтажа.

Как настроить спутниковую антенну самостоятельно: проверка сигнала спутника

Когда антенна смонтирована на крыше, остается подключить кабель к ресиверу и произвести настройки, но именно на этом этапе возникает вопрос, правильности направления тарелки на крыше.

Можно постоянно спускаться и проверять сигнал на ресивере или поднять переносной телевизор на крышу и проверять на нем. Но есть вариант значительно проще: купить специальный прибор для проверки сигнала спутника, не отходя от самой антенны.

Если решили сэкономить, рассмотрим, как настраивать спутниковую антенну без прибора самостоятельно:

• Подключаете кабель питания (220Вт) к тарелке.
• Рядом устанавливаете ресивер, который прилагался в комплекте.
• Приносите на место проверки переносной ТВ.
• Подключаете все по схеме и проверяете, регулируя направление тарелки.

Если затаскивать все наверх нет желания, то все же стоит купить прибор, при этом тюнер и ТВ останутся на своих местах. На экран прибора будут выводиться данные о поступающем сигнале. При этом питание на это оборудование поступает от ресивера, поэтому останется только отрегулировать направление самой тарелки.

Самые простые варианты на экран выводят шкалу и подают звуковые сигналы, более дорогие – будут отображать частоту и диапазон, что позволит быстрее провести регулировку направления антенны.

Подключение и настройки тюнера спутниковой антенны самостоятельно

Прежде чем переходить к ответу на вопрос, как настроить каналы на спутниковой антенне, следует присоединить тюнер к ТВ самостоятельно. Для этого можно использовать несколько вариантов от производителей.

Таблица 1. Подключение тюнера к ТВ самостоятельно

Каким способом	Изображение
Производите подключение при помощи стандартного кабеля HDMI, необходимый разъем есть практически во всех современных ТВ.
Иногда в комплекте может идти кабель скарт – скарт (гребенка).
Одним из самых распространенных способов соединения тюнера и ТВ являются тюльпаны. Вставляете по цветам в соответствующие разъемы сзади или на передней панели телевизора.
Другой вариант тюльпанов Y, Pb, Pr также может встретиться в комплектации.
Последний вариант – это вход подключения через коаксиальный кабель при помощи RF OUT.

Подключив оборудование и включив его в сеть, переходи непосредственно к настройке каналов на ТВ. Для этого вначале нажимаете на кнопку меню на пульте от тюнера. Если ничего не произошло на экране телевизора, что-то подключено не так или не включено в сеть.

В любом, хоть в большом, хоть небольшом коллективе, в студенческой группе, в школьном классе, одним словом, везде, где живут или работают люди, кроме имён и фамилий они почему – то присваивают друг другу прозвища. То ли от того, что так короче, или так веселее, не знаю. В нашем селе у многих тоже такие прозвища есть.

Про чужие прозвища я тут писать не буду, а за себя скажу – здесь за глаза меня зовут ТЕЛЕСПУТНИК. Это потому, что я занимаюсь ремонтом телевизоров и прочей бытовой техники, а так же очень часто устанавливаю и настраиваю спутниковые антенны.

Вот о том, как с минимальными затратами быстро и правильно настроить любую спутниковую антенну, я Вам и расскажу на примере спутника Триколор.

Сначала немного экономики.
При покупке комплекта спутникового оборудования продавец обязательно предложит Вам услуги специалистов (обычно своих друзей) по его установке, ведь подавляющее большинство покупателей не умеют устанавливать спутниковые тарелки.

При стоимости комплектов оборудования, к примеру, 9..10 тыс. руб (Триколор) , или 5…8 тыс. руб. (Телекарта), стоимость услуг по установке в наших краях колеблется от 1,5 тыс. руб до 2, 5 тыс.руб., в зависимости от сложности монтажных работ. Не 15 копеек, однако.

А для того, чтобы поставить антенну в сельской местности, придётся ещё оплатить проезд мастера туда и обратно, из расчёта примерно 7…8 руб. за километр, ведь он поедет к Вам не на автобусе, а со своим инструментом и с приборами на своей машине. И тогда стоимость установки спутниковой антенны значительно возрастает.

Вот поэтому ко мне и обращаются, ведь я это делаю дешевле, и за дорогу денег не беру…

Для самостоятельной установки спутниковой антенны понадобится следующее.

1. Комплект спутникового оборудования (тарелка, ресивер, конвертер, антенный провод)
2. Прибор для настройки антенн Sat Finder (любой марки и модели)
3. Переходники, F-разьёмы в количестве 2 шт.
4. Три анкерных самозажимных болта М6 Х 120..150 мм, если стены дома каменные
5. Три больших болта - самореза по дереву М6 Х 150…200 мм, если стены деревянные
6. Перфоратор, если стены каменные
7. Ключи гаечные или разводные, на 10, 13, 14, 17 (в зависимости от болтов)
8. Компас.
9. Кусок антенного провода 1,5..2 метра

Спутников на небе (вернее, в космосе) много. Висят они там неподвижно, на геостационарной орбите, вращаясь вместе с землёй, на расстоянии примерно 36 000 км, и естественно, не видны. Каждый спутник находится в своей, отведённой только ему точке пространства. Местоположение каждого спутника точно известно, оно неизменно, и очень точно поддерживается. Для того, чтобы понять, как расположены и где находятся спутники, представьте себе …радугу. Вот примерно такой же дугой располагаются и спутники над горизонтом, от его левого края до правого. В зависимости от того, в каком месте нашей большой страны Вы проживаете, Вы сможете «увидеть» своими антеннами чуть больше или чуть меньше различных спутников.

Кроме того, в названии спутника обычно присутствует и цифра, например, 36Е, 85Е, 90Е, 5W, 9W, которая указывает долготу, над которой он висит, то есть примерное направление на этот спутник на горизонте.

Но в нашем случае для определения направления на спутник будут использоваться солнце и компас.

Прежде всего, перед установкой антенны надо определиться, с какой стороны дома её надо ставить. Для местности, в которой живу я, (Башкортостан, 56 градусов восточной долготы) и спутника «Триколор» это будет южная сторона, примерно то место, с которого хорошо видно солнце с 12 до 14 часов дня. Никаких помех в виде деревьев, крыш, и высоковольтных линий электропередач между Вами и солнцем (спутником) быть не должно. Высота установки антенны на стене не имеет никакого значения, крепите её там, где Вам удобнее будет её настраивать, только чтобы антенна не мешала проезду или проходу. У меня, например, одна из антенн стоит прямо на земле, на железной подставке. На крышу ставить антенну не советую, замучаетесь потом лазить, если что-то с ней случится. Естественно, под край крыши крепить тарелку тоже не следует, чтобы дождь, снег и лёд впоследствии не попадали на антенну. Следует предусмотреть возможность поворота антенны при настройке влево и вправо как можно шире.
Вот к примеру, как это выглядит.

Поэтому процедура настройки положения тарелки примерно похожа на то, как если бы Вы пришли в тир и стали целиться в мишень, стоя спиной к ней, через зеркало.

Если стена дома деревянная, то к процессу крепления тарелки следует отнестись с особой тщательностью, следя за тем, чтобы саморезы попали в несущую конструкцию дома, в брус, в бревно или в перегородку. Если Вы прикрутите тарелку просто на доски или на обрешётку, то при перепаде влажности (лето – осень - зима - весна) дерево немного разбухнет или немного сожмётся, тарелка сдвинется, сигнал пропадёт. В моей практике такое случалось многократно.

Точность установки спутниковой тарелки очень сильно влияет на качество приема, допустимая вибрация или погрешность здесь - не более 3 (трёх!) миллиметров.

После того, как тарелка закреплена, выставьте сначала положение зеркала строго вертикально, по уровню или отвесу, а потом немного завалите его назад на 1,5..2 сантиметра. Болты на креплении тарелки сильно не затягивайте.

Вот на этом фото хорошо видно, насколько надо отклонить тарелку.

Теперь, когда все соединения проверены и в приборе слышно как потрескивают помехи, начинайте медленно, очень медленно двигать тарелку по горизонтали влево, а затем вправо. По мере движения тарелки Вы услышите несколько разных сигналов с различных спутников (их там много). Ваша задача – выбрать самый сильный из них и оставить тарелку в этом положении.

Вернитесь к телевизору. Согласно инструкции к ресиверу, проведите первоначальный поиск каналов. Оператор – Триколор, регион – Челябинск или Урал. Если тарелка настроена правильно – то Вы увидите список из множества каналов. Проверьте, есть ли среди них Триколор - Инфо и каналы Триколор - Промо, ТВ-ТВ, ТВ2-ТВ. Эти каналы должны работать даже без активации карточки доступа.

После того, как все каналы найдены, возвращайтесь к тарелке и аккуратно, чтобы не сбить настройку, зафиксируйте ключами все крепления тарелки и все болты с гайками, контролируя силу сигнала по прибору.

После фиксации антенны и проверки изображения на телевизоре, отключите прибор, и подсоедините провод от ресивера к конвертеру на тарелке. На этом настройка закончена. Со спутника Триколор Вам будут доступны для просмотра около десяти бесплатных каналов и около 300 платных. Теперь следует зарегистрировать свое оборудование у оператора, позвонив на специальный номер, указанный в инструкции к ресиверу. После регистрации оборудования все каналы, найденные при настройке, станут доступны к просмотру.

Думаю, что просмотр будет намного приятнее, если учесть что весь бюджет нашего предприятия (с гвоздями и изолентой) на уровне 700…800 рублей.

Как показала практика, приборчик Sat Finder ещё не раз Вам пригодится. То ли ветер сильный, то ли снег со льдом, то ли перестройка в доме какая-то, всегда можно пойти и настроить сдвинутую антенну, как у себя, так и у соседа.

Да, на всякий случай приведу параметры для спутника Intelsat 15 85E, для Телекарты. Азимут 143 градуса, угол места, то есть "заваливания" тарелки -такой же, как и у Триколора. Остальная методика настройки - точно такая же.

Приятного просмотра!

Отличная альтернатива для традиционных проводных каналов передачи сигнала. Приём каналов ТВ напрямую зависит от работы тюнера - специального радиоприёмника. Его назначение - прямая обработка телевизионного сигнала.

Настроить тюнер спутниковой антенны можно самостоятельно.

Стоимость базового комплекта для телеприёма невысока, её можно сравнить с ценой простого домашнего телефона. Цифровые технологии в работе с телевидением стали доступнее, и работа с ними не предполагает столько проблем, как раньше. Только правильно подобранная конфигурация тюнера может удовлетворить нужды взыскательного пользователя.

Для начала нужно определиться, с каким именно устройством вы работаете. Почти любой современный телевизор содержит в конструкции ТВ-тюнер. В то же время внешние тюнеры направлены на спутниковый приём сигнала и работают в других частотных диапазонах. Их покупка оправдана, если вы хотите самостоятельно принимать на ТВ более широкий диапазон каналов.

Вы можете приступить к настройке тюнера по разным причинам. Это может быть:

1. Покупка нового тюнера.
2. Устаревание устройства.
3. Поломка, вызванная извне.

ВАЖНО. Как правило, в этих случаях вы увидите предупреждение об отсутствии сигнала.

Настройка ресивера

Подключение

Перед самостоятельной настройкой любого тюнера убедитесь, что он подключён к спутниковой антенне и всем остальным связанным устройствам. Далее, соедините устройство с телевизором. В последнюю очередь устройство нужно подключить к питанию от сети 220 В с помощью розетки.

В каждом таком устройстве предусмотрено максимум возможных периферийных разъёмов. Современные методы предполагают использование HDMI. А также можно использовать скарт, тюльпаны, выход для стандартной антенны.

СОВЕТ. Если вы используете только кабель антенны, учтите, что разъём «мама» должен быть подключён к тюнеру, а «папа» - к телевизору. В инструкции устройства на фото показан вид разъёмов. Когда ресивер будет подключён, определите выбор канала, который будет вам удобен. Выберите «Поиск» в произвольном режиме. Ресивер должен быть включён. Убедитесь, что на его экране при этом светится число.

После этого становится доступен интерфейс спутникового тюнера. Войти в него можно с помощью самого тюнера.

Работа с меню

Примерный вид меню сводится к перечню пунктов: «Настройка», «Антенна», «Поиск каналов». Вам необходимо самостоятельно найти в конфигурации такие опции, как LNB, DISEqC, «0/12V», «Вспышка тона», «Позиционер». Обязательно проверьте следующие пункты:

1. Есть ли обмен сигналом с правильным спутником?
2. Выясните, хорошо ли заданы настройки спутниковой головки:

• для C-Band (LNB, частота 5150).
• для круговой головки - круговая LNB 10750.
• для линейной… - универсальная 9750/10600.

Как правило, такая информация есть в примечаниях инструкции головки спутника. После этого найдите в меню и установите DISEqC для нужного спутника. Вам лучше запомнить или записать, какие выходы соответствуют определённой антенне.

А также отнеситесь с вниманием к другим настройкам:

Как добавить канал

Выполните сканирование передатчика на нужном спутнике в ресивере.

Чтобы определить настройки транспондера определите и просмотрите канал для вещания спутника. Просмотрите установки в перечне транспондеров.

Чтобы произвести установки:

• Зайдите в список настроек для СНГ/России.
• Выберите спутники Ямал, Амос, Сириус, Хотбёрд, АБС1.
• Если список не содержит нужных вам каналов, в интернет-поиске введите:

Лингсат 5e или 4w, 75e, 53e, 40e

Нужная вам информация будет присутствовать в списке параметров спутника.

Сканирование транспондера

Данные, которые поступают с транспондеров, нужны для получения данных с телеканалов. Необходимо сканировать сигнал с транспондеров, чтобы список нужных каналов стал актуальным. Опции транспондера вы можете найти там же, где и меню его выбора.

Строки поиска на свойствах телеканалов и радио указывают на способ поиска:

1. Выбор типа каналов.

Здесь выбираются каналы по типу вещания, например:

• TV Only - только телевидение;
• или TV and Radio - для ТВ и Радио.

1. Способ поиска.

Опции каналов по типу шифрования - например, All - искать все каналы, в том числе декодированные или закрытые. Или же Free to Air - только не закодированные каналы.

1. Разновидность поиска:

• Найти транспондер.
• Сетевой поиск - сеть транспондеров для отдельного спутника.
• Поиск каналов спутника. Строка, условия которой зависят от выбранного типа подвеса. Здесь можно выбрать антенну с мотоподвесом или же спутниковую антенну. Если выбран уловитель с мотоподвесом на основе принципа USALS - ресивер сможет двигать антенну, если им присвоена позиция.

Подключение тюнера типа стерео

Тюнер типа стерео в большинстве случаев - это устройство с поддержкой стереозвука на выходном устройстве. С ним чаще всего используется кабель с тремя штырями. Первый отвечает за видео, второй и третий - за левый и правый каналы звука L и R.

ВНИМАНИЕ. Тюнеры с поддержкой стерео - это основная масса устройств на данный момент. Звук стерео может поступать по одному каналу, например, по правому - это сопровождение телепередачи, а по левому - произвольная радиостанция.

Чтобы самостоятельно не допустить накладки звука, спутниковые ресиверы поддерживают специальную функцию. Она реализована в виде отдельной кнопки или функции в Меню. Сама кнопка часто называется Audio. Она позволяет тонко настроить конфигурацию звуковых каналов.

Выводы

Мы рассмотрели различные аспекты настройки тюнера и каналов самостоятельно. Узнали, что такое транспондер и как с ним работать. Тюнер для спутниковой антенны - это мощное многофункциональное устройство, обойтись без которого нельзя.

Узнайте больше о современных радиоустройствах и компьютерах, читая страницы нашего сайта. Делитесь мнением с посетителями, оставляйте комментарии и заметки.

Спутниковые технологии передачи данных можно встретить практически в каждом доме. Многие пользователи считают, что установка и настройка спутникового ТВ — это очень сложная процедура. На самом деле, особых сложностей во всех этих манипуляциях практически нет. Самое главное — это разобраться во всех самых важных нюансах. Как настроить спутниковую антенну самому? Ответ на этот вопрос можно найти в данной статье.

Установка и настройка спутникового телевидения

Спутниковое телевидение все больше набирает популярность среди пользователей. Тут все довольно просто, ведь абоненту не всегда нравится перечень каналов с кабельного. Да и телевизоры с качеством Full HD требует высококачественного контента, с которым спутник справляется на ура.

Само собой, вам никто не помешает подключить и установить цифровое кабельное ТВ, но ассортимент телеканалов будет в разы меньше, если сравнивать его с тем, что может предоставить антенна.

Важно! Цена устройства не превышает стоимости кабельного ТВ. К тому же, можно без затруднений произвести установку где-нибудь в загородном доме или на даче, с чем кабельное ТВ пока что не справляется.

Выбираем девайс

Перед установкой стоит заняться выбором оператора, услугами которого вы будете пользоваться. Другими словами, нам необходимо выбрать антенну. Если вы в этом деле новичок, то вам повезло, ведь сейчас мы поговорим о нюансах выбора более подробно.

Итак, вся суть такого телевидения заключается в приеме сигнала прямиком со спутника, который летает где-то в космосе. Спутник передает сигнал, тюнер занимается его обработкой, и только потом мы видим на экране телевизора результаты.

Сегодня можно выделить и открытые, и кодированные каналы. Весь перечень может размещаться отдельно, а может и входить в пакет каналов, которым владеет оператор. Кодировка ТВ нужна только для монетизации просмотра каналов. Спутниковые операторы поэтому и существуют, делая просмотр удобнее.

Важно! Для справки, русскоязычное вещание происходит с абсолютно разных спутников, что расположены на разных позициях. Чтобы принять сигнал без помех, необходимо направить свою антенну прямиком на нужный спутник. Если выбранные проплаченные спутники находятся рядом, то есть вероятность того, что вы сможете принимать сигнал с обоих сразу.

Вот некоторые важные моменты:

• Если вам хотелось бы смотреть 30 бесплатных каналов на русском языке, то направьте ваше устройство на спутник с названием “ЯМАЛ 201”. Существует множество других спутников, но “ЯМАЛ” лучше всего заполнен.

Важно! Если вести речь про выбор оператора, то лучше всего отдать предпочтение Триколор-ТВ, НТВ-Плюс или Радуга-ТВ. Больше информации можно найти на официальных сайтах операторов.

• Нужно осветить еще один момент: платное или бесплатное вещание вам необходимо? Чтобы разыскать бесплатный контент, можно воспользоваться специальным сервисом Frocus.net. Для подключения платных каналов используйте официальные сайты операторов спутниковой связи.

Важно! Для обладателей широкоформатного телевизора есть хорошая новость — некоторые операторы уже взялись за вещание в HD качестве.

• Есть еще один нюанс — направление антенны на спутник. Тут все будет зависеть только от расположения устройства. Окна ввашей квартире могут выходить не в ту сторону, поэтому придется располагать установку прямо на крыше. Если выбранного направления не получается достичь по каким-либо другим причинам, то стоит выбрать другой спутник.

Для того чтобы провести установку спутниковой антенны самостоятельно, необходимо хорошенько подготовиться. Сейчас вы узнаете, как именно.

Подготовка к установке

Если вы уже определились со спутником, оборудованием и оператором, то можете смело бежать за новой покупкой. Для того чтобы не плавать в терминах, заведем речь про все компоненты, которые будут находиться в комплекте.

Что входит в комплект?

1. Тюнер (ресивер или приемник) — это тот прибор, который занимается приемом сигнала и его преобразованием дляпоследующего просмотра на ТВ.
2. Тарелка (антенна) — этот девайс нужен для того, чтобы принять сигнал со спутника. Волны отражаются от тарелки и бегут в конвектор.
3. Конвектор. Этот гаджет занимается приемом того сигнала, что отражает тарелка. Сам конвектор перенаправляет преобразованный сигнал в тюнер.
4. Кронштейн — это металлическая конструкция, которая фиксирует все оборудование.
5. Кабель — специальный коаксиальный проводник, соединяющий конвектор и приемник.
6. DiSEq — это специальное устройство, которое необходимо для соединения нескольких конвекторов в один кабель.
7. F-ки. При помощи этих приспособлений соединяется кабель с остальными компонентами.
8. Ну и базовый набор соединительных проводов: тюльпаны, SCART, HDMI-кабель.

Прежде чем браться за спутниковое телевидение своими руками, поговорим обо всем этом оборудовании.

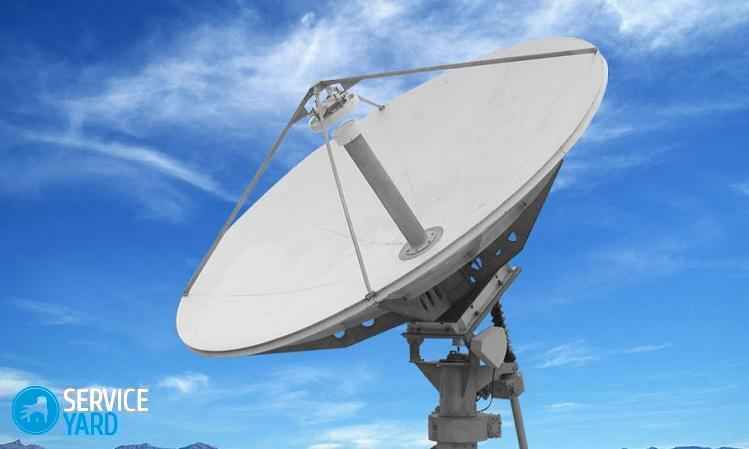

Тарелка

При выборе тарелки стоит смотреть только на ее диаметр. Для хорошего приема достаточно 90 сантиметров. А вот тем, кто собирается принимать сигналы сразу с нескольких источников, следует учитывать зависимость диаметра от градусного расстояния между спутниками.

Конвектор

Тут все тоже не так просто. Как раз-таки от спутника и зависит поляризация конвектора. Здесь не стоит пренебрегать консультацией специалиста.

Важно! Те, кто планируют просмотр и на ТВ, и на персональном компьютере сразу, должны обзавестись конвектором с двумя выводами.

Кронштейн

Эта конструкция довольно-таки простая. Обычно она держится на 3-4 анкерах. Выбирайте кронштейн с длиной ножек, которая позволит спокойно поворачивать антенну в необходимом направлении.

Как настроить спутниковую антенну самому? Вот мы и подошли к ответу на этот вопрос.

Процедура установки

Вся сборка происходит по прилагающейся инструкции. Для того чтобы закончить начатое, необходимо следовать таким советам:

1. Выберите правильное направление тарелки. В этом вам поможет специальный сервис agsat.com.ua/satdirect. На карте просто нужно ткнуть флажок места установки, а в боковой колонке интерфейса выбрать нужный спутник. Программное обеспечение подскажет вам верное направление.
2. Перед тем, как заниматься монтажом тарелки, лучше проверить качество приема без фиксации, держа девайс в руках. Если прием со спутника не ниже 70 процентов, то можно переходить к установке.
3. Если вы подобрали и определили место установки, то берем перфоратор и делаем отверстия для установки кронштейна. Анкера нужно выбирать, отталкиваясь от материала стены и массивности всего оборудования.
4. После закрепления кронштейна, беремся за крепление тарелки. Не торопитесь с затягиванием гаек, поскольку вам еще нужно задать точное направление.

Установка спутниковой антенны самостоятельно теперь не должна вызывать вопросов, но как настроить и подключить все оборудование?

Подключение

Для того чтобы все подключить, вам необходимо:

1. Срезаем где-то 1,5 см изоляции с кабеля и загибаем в противоположном направлении его оплетку. Срежьте экран из фольги на 1 см.
2. Накрутите F-ку на подготовленный конец кабеля.
3. Повторяем манипуляции с другим концом и соединяем его с ресивером. Первый конец нужно подключить к конвектору.

Важно! После фиксации и подключения нужно настроить тарелку на спутник. Для правильности лучше использовать компас и уровень сигнала в тюнере. Если у вас получилось добиться отличного качества приема, то фиксируем гайки на антенне и ее крепежах. Потом фиксируем сам кабель.
