Gsm модуль для сигнализации своими руками. Как выбрать охранную сигнализацию с GSM, и сложно ли ее установить ее своими руками. Как собрать сигнализацию из телефона

Охранные системы и системы сигнализаций усовершенствуются с каждым днем, а необходимость в них только растет. Как растут и цены на новые модели. Если брать среднюю охранную систему и рассматривать ее в качестве претендента на установку в дом, на дачу или в гараж, то вписаться в 20-30 тысяч рублей будет невероятно сложно. Между тем, есть возможность смастерить сигнализацию самостоятельно из старого хлама, который есть у каждого в доме. Это будет полностью работоспособная система оповещения о несанкционированном проникновении или дополнение к уже установленной системе.

Что такое GSM-сигнализация

Для начала стоит разобраться в типах сигнализаций и принципах их работы. Вполне возможно, что мы выберем среди них наиболее оптимальный вариант для определенного объекта. К примеру, если необходимо защитить от взлома дачу на отшибе дачного поселка, то сама по себе звуковая сигнализация здесь мало чем поможет.

Ставить дом под пультовую охрану - эффективно, но дорого. А вот GSM сигнализация своими руками из телефона как раз и будет идеальным вариантом в таком случае.

Виды охранных систем

В принципе, сегодня наиболее распространены тои типа охранных систем:

Датчики - глаза и уши охранной системы

Каждая из этих систем имеет смысл только тогда, когда сможет отреагировать на проникновение, нарушение целостности дверей, окон, стен, на наличие движения в охраняемой территории. А для этого необходимы датчики, которых есть несколько. Самый дорогой и не самый надежный - ультразвуковой датчик. Он фиксирует нарушителя достаточно точно и точно, но только в том случае, если нет помех. А этого никто гарантировать не может. К тому же такие датчики стоят довольно дорого и сложны в установке и настройке.

Магнитный датчик - самый популярный, простой и надежный. Он представляет собой магнит, размещаемый на двери или на окне, и геркон, который при контакте с магнитом находится в замкнутом состоянии. Как только магнит выходит из зоны видимости геркона, геркон размыкается, подавая сигнал системе оповещения. Существуют также инфракрасные датчики движения. При нарушении целостности ИК луча, система срабатывает. У таких датчиков высокий процент ложных включений, поскольку реагировать они могут на любое движение или вибрацию. Иногда можно встретить вибрационные датчики, реагирующие на наличие вибрации при попытке разрушении ворот, дверей или стены.

Простейшим датчиком открытия дверей может быть вообще копеечная конструкция - это группа контактов, закрепленная на двери или на дверных петлях. При открывании дверей хотя бы наполовину, контакты замыкаются, GSM-система активируется и владелец получает вызов на мобильный телефон. Эффективнее всего, конечно, установить не один, а несколько датчиков, закоммутировав их при помощи специального GSM-контроллера, показанного на фото ниже.

Принцип работы GSM сигнализации

Принцип действия GSM-системы для дома или для гаража прост и понятен. В качестве активной системы будет использоваться любой мобильный телефон, который уже отслужил свое. Наша задача - заставить его позвонить хозяину при срабатывании датчика, но для этого необходимо, чтобы баланс на карточке, установленной в телефон-сигнализацию, был положительным, а сам телефон находился в зоне работы мобильного оператора.

Для того чтобы собрать GSM сигнализацию своими руками, не понадобится никаких особенных знаний и сложного инструмента. Каждый, кто хотя бы раз в жизни держал в руках паяльник, может собрать такую систему. Вот перечень основных инструментов и приспособлений для сборки сигналки из мобильника:

• старый, но рабочий мобильный телефон;
• геркон и магнит, которые будут датчиком открывания дверей;
• паяльник и набор для пайки - припой, канифоль, флюс;
• обычный бытовой выключатель;
• зарядное устройство для телефона;
• изолента, мультиметр, провода.

Как собрать сигнализацию из телефона

Для начала нужно внести изменения в конструкцию старого телефона. Небольшие, но они нужны. Для начала набора номера хозяина, как правило, используется стандартная клавиша зеленого цвета. Вводится нужный номер и при каждом последующем нажатии на кнопку вызова, не телефон хозяина будет поступать звонок. Кнопка будет срабатывать путем замыкания контактов. Для этого достаточно снять клавиатуру с телефона и припаять два провода к контактам кнопки совершения вызова, как показано на фото.

Фактически, система уже в рабочем состоянии. Осталось спрятать датчик открытия дверей, провести от него провод к мобильному телефону, к тем двум контактам на клавише вызова. Сам телефон устанавливается в неприметном месте, провода также желательно спрятать, а блок питания, зарядное устройство для телефона, подключить к сети. Прелесть простой системы в том, что она не будет терять работоспособности даже при отсутствии тока в сети - аккумулятор у мобильного телефона сможет выдержать без подзарядки довольно долго.

У такой системы есть, конечно, и свои минусы. Дело в том, что для срабатывания ей необходимо несколько секунд, то есть именно то время, которое необходимо мобильному телефону для совершения вызова. Этот недостаток критичным назвать нельзя, поэтому в принципе, система полностью работоспособна и может быть использована для дома, для дачи, для гаража, как основная или же как дополнительная GSM-система, дублирующая автономную, уже установленную.

Мы надеемся, что сигнализация, собранная своими руками из мобильного телефона, не будет тревожить хозяев слишком часто, а несомненным ее плюсом можно считать цену и безусловную эффективность. Удачной работы!

После нескольких экспериментов с ардуиной решил сделать простенький и не очень дорогой GPS-tracker с отправкой координат по GPRS на сервер.
Используется Arduino Mega 2560 (Arduino Uno), SIM900 - GSM/GPRS модуль (для отправки информации на сервер), GPS приёмник SKM53 GPS.

Всё закуплено на ebay.com, в сумме около 1500 р (примерно 500р ардуина, немного меньше - GSM модуль, немного больше - GPS).

GPS приемник

Для начала нужно разобраться с работой с GPS. Выбранный модуль - один из самых дешевых и простых. Тем не менее, производитель обещает наличие батарейки для сохранения данных о спутниках. По даташиту, холодный старт должен занимать 36 секунд, однако, в моих условиях (10 этаж с подоконника, вплотную зданий нет) это заняло аж 20 минут. Следующий старт, однако, уже 2 минуты.

Важный параметр устройств, подключаемых к ардуине - энергопотребление. Если перегрузить преобразователь ардуины, она может сгореть. Для используемого приемника максимальное энергопотребление - 45mA @ 3.3v. Зачем в спецификации указывать силу тока на напряжении, отличном от требуемого (5V), для меня загадка. Тем не менее, 45 mA преобразователь ардуины выдержит.

Подключение

Небольшое замечание относительно SoftwareSerial: на Uno нет хардверных портов (кроме соединённого с USB Serial), поэтому приходится использовать программный. Так вот, он может принимать данные только на пине, на котором плата поддерживает прерывания. В случае Uno это 2 и 3. Мало того, данные одновременно может получать только один такой порт.

Вот так выглядит «тестовый стенд».

GSM приемник/передатчик

Теперь начинается более интересная часть. GSM модуль - SIM900. Он поддерживает GSM и GPRS. Ни EDGE, ни уж тем более 3G, не поддерживаются. Для передачи данных о координатах это, вероятно, хорошо - не будет задержек и проблем при переключении между режимами, плюс GPRS сейчас есть почти везде. Однако, для каких-то более сложных приложений этого уже может не хватить.

Подключение

Собираем на Mega, и тут нас ждет первый неприятный сюрприз: TX пин модуля попадает на 7й пин меги. На 7м пину меги недоступны прерывания, а значит, придется соединить 7й пин, скажем, с 6м, на котором прерывания возможны. Таким образом, потратим один пин ардуины впустую. Ну, для меги это не очень страшно - всё-таки пинов хватает. А вот для Uno это уже сложнее (напоминаю, там всего 2 пина, поддерживающих прерывания - 2 и 3). В качестве решения этой проблемы можно предложить не устанавливать модуль на ардуину, а соединить его проводами. Тогда можно использовать Serial1.

После подключения пытаемся «поговорить» с модулем (не забываем его включить). Выбираем скорость порта - 115200, при этом хорошо, если все встроенные последовательные порты (4 на меге, 1 на uno) и все программные работают на одной скорости. Так можно добиться более устойчивой передачи данных. Почему - не знаю, хотя и догадываюсь.

Итак, пишем примитивный код для проброса данных между последовательными портами, отправляем atz, в ответ тишина. Что такое? А, case sensitive. ATZ, получаем OK. Ура, модуль нас слышит. А не позвонить ли нам ради интереса? ATD +7499… Звонит городской телефон, из ардуины идет дымок, ноутбук вырубается. Сгорел преобразователь Arduino. Было плохой идеей кормить его 19 вольтами, хотя и написано, что он может работать от 6 до 20V, рекомендуют 7-12V. В даташите на GSM модуль нигде не сказано о потребляемой мощности под нагрузкой. Ну что ж, Mega отправляется в склад запчастей. С замиранием сердца включаю ноутбук, получивший +19V по +5V линии от USB. Работает, и даже USB не выгорели. Спасибо Lenovo за защиту.

После выгорания преобразователя я поискал потребляемый ток. Так вот, пиковый - 2А, типичный - 0.5А. Такое явно не под силу преобразователю ардуины. Нужно отдельное питание.

Программирование

Для получения страницы по определенному URL нужно послать следующие команды:
AT+SAPBR=1,1 //Открыть несущую (Carrier) AT+SAPBR=3,1,"CONTYPE","GPRS" //тип подключения - GPRS AT+SAPBR=3,1,"APN","internet" //APN, для Мегафона - internet AT+HTTPINIT //Инициализировать HTTP AT+HTTPPARA="CID",1 //Carrier ID для использования. AT+HTTPPARA="URL","http://www.example.com/GpsTracking/record.php?Lat=%ld&Lng=%ld" //Собственно URL, после sprintf с координатами AT+HTTPACTION=0 //Запросить данные методом GET //дождаться ответа AT+HTTPTERM //остановить HTTP

В результате, при наличии соединения, получим ответ от сервера. То есть, фактически, мы уже умеем отправлять данные о координатах, если сервер принимает их по GET.

Питание

Сервер

Полевые испытания

После установки преобразователя питания и укладывания в корпус от дохлого DSL модема система выглядит так:

Припаивал провода, вынул несколько контактов из колодок ардуины. Выглядят так:

Подключил 12V в машине, проехался по Москве, получил трек:


Точки трека достаточно далеко друг от друга. Причина в том, что отправка данных по GPRS занимает относительно много времени, и в это время координаты не считываются. Это явная ошибка программирования. Лечится во-первых, отправкой сразу пачки координат со временем, во-вторых, асинхронной работой с GPRS модулем.

Время поиска спутников на пассажирском сидении автомобиля - пара минут.

Выводы

Ну и ещё нужно поправить код для более плавного трека, хотя основную задачу трекер и так выполняет.

Использованные устройства

• Arduino Mega 2560
• Arduino Uno
• GPS SkyLab SKM53
• SIM900 based GSM/GPRS Shield
• DC-DC 12v->5v 3A converter

Использование автономной охранной сигнализации – распространенное явление. Существует много модификаций беспроводной системы, комплектация которой зависит от условий использования, структурных особенностей местности, требований владельца. Ценовой диапазон различный, соотношение стоимость-качество – приемлемое. При этом самодельная GSM сигнализация на базе подручных устройств также вызывает интерес, особенно у тех, кому знакомы азы радиоэлектроники.

GSM сигнализация: купить или сделать самому?

Ответ на вопрос зависит от требований, запроса, предъявляемых охранной установке. Разнообразие функционала, возможностей беспроводных систем широко. Дополнительная комплектация предусмотрена конструктивной особенностью этого оборудования. При желании, потребности, возможно организовать автономную схему, оптимально подходящую данному объекту. Прежде всего это касается охраны частных домов, загородных дач, городских квартир, гаражей для автомобилей и т.д.

Но есть случаи, когда обширный функционал не нужен, только усложняет использование устройства. Здесь рекомендуется приобретать системы попроще, с необходимым набором возможностей. Самые дешевые использовать не рекомендуется из-за слабой эффективности, невысокой надежности.

При наличии желания, а также знаний из области радиоэлектроники, радиотехники возможно GSM сигнализацию организовать самостоятельно. Комплектация – самые базовые инструменты, несложные устройства (например, старый мобильный телефон, платформа Ардуино, GSM модуль, аккумулятор и т.д.).

За самостоятельную организацию охранной сигнализации лучше браться специалисту, который качественно сделает сборку, со знанием многих нюансов. Такая модель подойдет установке внутри гаража, автомобиля, небольшого складского сооружения. Охрану серьезных объектов (жилые дома, квартиры, офисные помещения, магазины) рекомендуется доверить промышленным моделям с удаленным управлением, разветвленной схемой подключенных датчиков разнообразной направленности.

Самодельная GSM сигнализация из мобильника

Часто самостоятельную сигнализацию строят на базе мобильного телефона. Необходимый набор инструментов, устройств:

• Кнопочный телефон с функцией быстрого набора номера (обязательно).
• При желании прослушивания – наушники с микрофоном от мобильного устройства.
• Паяльник, сопутствующие материалы.
• Проводка.
• Геркон, магнит.
• Аккумулятор до 12В (при внешнем питании мобильного).

Последовательность действий:

1. Открыть меню телефонного аппарата, выбрать настройки вызова «одной кнопкой», зафиксировать мобильный номер (или группу номеров), на который будет поступать DTMF сигнал тревоги, за определенной кнопкой (кнопками).
2. Демонтировать телефон до платы с наклеенной пленкой.
3. Острым ножом сделать надрезы под цифрой, которую заранее определили в настройках меню для экстренного вызова. Поднять пленку, под ней находится металлическая мембрана, которая будет впоследствии замыкать контакты (заземление, «пятачок»).
4. Припаять провода к заземлению, «пятачку». Чтобы избежать ложного срабатывания, рекомендуется использовать провода одного шлейфа.
5. Заклеить мембрану для предотвращения замыкания.
6. Установить геркон на устройство, магнит на дверь. Для предотвращения быстрого размыкания цепи при закрытии двери, нужно предусмотреть механизм, сдвигающий магнит в сторону.

Варианты подключения получившегося устройства к сигнализации:

• С помощью реле (нормально разомкнутые контакты).
• Используя биополярный транзистор.
• Оптопара. Наиболее оптимальный вариант, создающий гальваническую развязанную схему.

Более подробно схему описывает данное видео

Как сделать? Вариант на платформе Ардуино

Данная схема включает:

• Платформа Arduino
• GSM модем (SIM900A, SIM800L)
• Источник питания, батарея.

Работает система просто. Подключенный сенсорный датчик (движения, инфракрасный и т.д.) при обнаружении показателей вторжения подает сигнал системе, переводя ее в дежурный режим. Тревожное оповещение (заранее определенное sms сообщение) посылается установленному мобильному номеру.

Подробная схема подключения содержится в видео

Способы питания системы

• От аккумулятора мобильного телефона. Простой вариант, при котором литиевая батарея всегда будет 100 % заряжена. Со временем это приведет ее к выходу из строя.
• Внешний источник питания (аккумулятор до 12 В). Подсоединяется к клеммам питания телефона совместно с его батареей. При этом заряд будет держаться на уровне 70%. При отключении основного источника электроэнергии, АКБ сотового будет питать охранное устройство.
• Без мобильного аккумулятора (когда устройство подключается к сигнализации с собственным источником питания).

Преимущества. Недостатки

Плюсы самодельной охранной системы:

• Минимальная стоимость исходных комплектующих по сравнению с промышленными вариантами.
• Автономное функционирование (только периодическая подзарядка телефона).
• Оперативное реагирование.
• Возможность подключить несколько абонентских номеров.
• Варианты подключения сенсорных датчиков.
• Беспроводной монтаж.

Минусы:

• Система легко блокируется при обнаружении. Требуется скрытая установка.
• Локальное срабатывание.
• Подавление, изменение сигнала.

Использование GSM системы, сделанной своими руками, оправдано, когда необходимо установить охранное устройство минимальными средствами, а значимость объекта не является высокой. Для дома, квартиры, офиса лучше всего использовать промышленные охранные модификации, отличающиеся большей надежностью, эффективностью, функциональным разнообразием.

Друзья! Еще интересные материалы:

Сферы применения охранных систем GSM сигнализации
Охранная сигнализация GSM: краткий обзор
Охранная gsm сигнализация для дачи

GSM-сигнализация для дома – это современный способ обнаружения несанкционированного доступа в дом, а также обнаружения пожара, затопления и других нештатных ситуаций. Более продвинутые сигнализации могут не только оповещать владельца дома о возникшем происшествии, но и самостоятельно заняться устранением проблемы и предотвращением последствий. Какие системы доступны в продаже, и как собрать своими руками?

Принцип работы GSM-сигнализации

Независимо от того, о чем идет речь – о готовом решении или о GSM-сигнализации своими руками, принцип работы остается одинаковым. «Сердцем» системы является центральный контроллер. К нему подключаются датчики, регистрирующие ту или иную активность – датчики движения, открытия и закрытия дверей, звука разбивающихся стекол, объема и другие. Все данные, поступающие от датчиков, передаются на контроллер.

Помимо сенсоров, к контроллеру подключен и GSM-модуль. Это устройство с СИМ-картой, предназначенное для оповещения владельцев дома о несанкционированном проникновении на территорию либо о другом ЧП. После того, как контроллер обработает данные с датчиков и сделает выводы о нештатной ситуации, сигнал посылается на GSM-модуль, с которого уже отправляется оповещение одному или нескольким владельцам территории.

Варианты уже готовой сигнализации

Современные GSM-сигнализации для охраны дома достаточно разнообразны, и неподготовленный покупатель может запутаться в широком ассортименте решений. Чтобы сделать верный выбор, сперва нужно определить задачи, которые будет выполнять сигнализация. В зависимости от выполняемых задач сигнализации делятся на:

Охранные комплексы. Такие сигнализационные системы предназначаются для быстрого обнаружения несанкционированного доступа на охраняемую территорию. Одновременно с обнаружением система моментально оповещает владельцев дома о ЧП. Также может подаваться световой и шумовой сигналы.

Смешанные системы. Это более продвинутые решения, способные не только зарегистрировать ЧП и оповестить о нем хозяев дома, но и взять на себя обязанности по предотвращению последствий. Состав таких систем включает в себя не только сенсоры, но и различного рода исполнительные устройства.

Смешанные системы являются хоть и более дорогим, но предпочтительным и эффективным решением для дома. Перейдем к более интересной теме, а именно – простая сборка GSM-сигнализации для дома своими руками.

Варианты самостоятельной сборки

Наиболее простым вариантом самостоятельного изготовления GSM-сигнализации из подручных средств является сборка системы из старого мобильного телефона. Такая охранная система способна регистрировать сигналы от датчиков движения, после чего оповещать владельца дома о срабатывании этих сенсоров. Это позволит вовремя отреагировать на несанкционированное проникновение в дом и предотвратить нанесение вреда собственности.

Рассмотренный выше вариант по сути является единственным доступным для изготовления своими руками. Но простую схему можно расширять, дополняя новыми устройствами и подключая к ней те или иные датчики. Это позволит из простейшей схемы на основе старого мобильного телефона организовать полноценный охранный комплекс, который надежно защитит имущество и жилье. Ниже подробно рассмотрены компоненты и сборка.

Что потребуется для изготовления?

Минимальный набор для сборки GSM-сигнализации своими руками включает в себя следующие компоненты:

кнопочный телефон с функцией быстрого вызова;

оптрон (можно найти в блоке питания компьютера);

циклический суточный таймер;

токоограничивающий резистор;

тактовая кнопка для настройки системы;

паяльник, набор для пайки и провода;

реле и блок для зарядки аккумуляторной батареи.

В рассматриваемом ниже примере за основу был взят кнопочный мобильный телефон Nokia 1600, блок питания с рабочим напряжением 12 Вольт, аккумулятор 12 Вольт с емкостью 7,2 Ач, а также объемные извещатели Астра.

Процесс сборки – 1 часть

После того, как все компоненты предстоящей GSM-сигнализации со сборкой своими руками подготовлены, уже можно приступать к сборке. В первую очередь необходимо настроить мобильный телефон. Действия таковы:

Отключите автоблокировку клавиатуры, полностью очистите журнал звонков.

Назначьте клавишу быстрого вызова на номер владельца охраняемого дома.

Аккуратно снимите крышку телефона, после чего снимите с него клавиатуру.

Припаяйте два проводника к клавише быстрого вызова, соберите телефон.

На этом этапе мобильный телефон полностью готов к работе в качестве GSM-модуля. Теперь можно приступать к сборке самой сигнализации. За основу схемы взят простейший генератор импульсов, схему которого вы найдете ниже. Для нагрузки генератора используется оптрон. Правая часть этого элемента подключается к контактам тактовой кнопки. Она включается параллельно проводам и используется для настройки системы сигнализации.

Процесс сборки – 2 часть

Выходы объемных извещателей включаются параллельно оптрону. Когда сигнализация неактивна, единственной нагрузкой генератора является резистор, который нужно установить согласно схеме. Когда извещатель Астра срабатывает, цепь размыкается, электрический ток начинает идти через оптрон, сигнализация начнет работать. Выходы извещателей надо подключить параллельно оптрону. Делать это необходимо строго последовательно.

Питание генератора осуществляется от блока на 12 Вольт – он подключается к розетке. Мобильный телефон работает от встроенного аккумулятора. Чтобы он не разряжался, один раз в сутки включается таймер на нужное время (достаточно полутора часов), который через штатную зарядку заряжает аккумулятор мобильника. Для постановки сигнализации в охранный режим используется секретная кнопка – монтируется внутри помещения.

Описание схемы сборки сигнализации

Ниже вы можете увидеть подробную схему сборки и готовый вид собранного устройства, описанного ранее:

GSM сигнализация своими руками может быть доработана – можно сделать резерв питания с аккумуляторной батареей на 12 Вольт. Также можно подключить к системе герконы, установленные на двери и окна. Такая система будет срабатывать на их открытие и закрытие. Стоимость рассмотренного варианта не многим более 1000 рублей, при условии, что телефон уже есть. Это в несколько раз дешевле, чем готовые охранные системы.

Данная разработка посвящена экономичной GSM сигнализации с использованием телефона Siemens 35/45 серий и 8-разрядного микроконтроллера PIC16F628A фирмы Microchip.

Также в данную GSM сигнализацию отдельно встроена функция реле - позволяющая дистанционно коммутировать любую нагрузку с помощью дозвона.

В настоящее время большую популярность получили так называемые GSM сигнализации. GSM сигнализация в общем случае представляет из себя некоторый блок (GSM контроллер), к которому подключаются датчики (чувствительные элементы), и GSM модем (или сотовый телефон). Очень удобно GSM сигнализацию строить на базе устаревших сотовых телефонов моделей Siemens C35 (C45…). GSM сигнализация очень хорошо подходит для охраны любых удалённых объектов (гаражи, склады, дачи, киоски и пр.). Всё, что необходимо для работы данной системы - наличие электрической энергии, и достаточно устойчивой сотовой связи.

Принцип действия GSM сигнализации (рис. 1) заключается в получении и обработке данных с установленных на объекте датчиков GSM контроллером и, в случае возникновения нештатной ситуации (срабатывании датчика), оповещение через канал сотовой связи любого оператора (сотовый телефон). Кроме того, к GSM контроллеру подключается внешнее питание и, в случае необходимости звуковая сирена (к выходному реле).

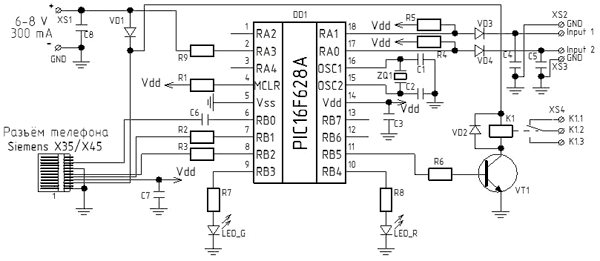

Принципиальная электрическая схема GSM контроллера представлена на рисунке ниже. Основу GSM контроллера составляет микроконтроллер PIC16F628A. Схема не содержит дорогостоящих и труднодоступных деталей.

В качестве разъёма к телефону Siemens используется стандартный интерфейсный разъём, их легко можно найти на радиорынках и в магазинах, торгующих электронными компонентами.

К XS1 подключается внешнее питание, которое должно обеспечивать напряжение 6 - 8 вольт при токе нагрузки не менее 300 мА. Можно использовать трансформаторное зарядное устройство от сотового телефона не китайского производства. Сам контроллер питается от интегрированной батареи сотового телефона. Поэтому, кратковременные перебои электроэнергии на работу GSM сигнализации не влияют. Чем выше качество аккумуляторной батареи, тем дольше GSM сигнализация способна сохранять свою работоспособность при пропаже внешнего питания.

GSM контроллер имеет два независимых входа для подключения внешних датчиков. К XS2 и XS3 подключаются любые датчики с нормально замкнутыми или нормально разомкнутыми контактами. Это могут быть обычные кнопки, герконовые датчики, датчики разбития стекла, датчики движения, инфракрасные барьеры, датчики утечки газа, дымовые извещатели, датчики протечки воды и многие другие. Следует отметить, что на один вход можно подцепить сразу несколько датчиков (рис. 3.а,б). В последовательную цепочку (рис. 3.а) те, которые в дежурном режиме нормально замкнуты (в аварийной ситуации размыкаются), и параллельную (рис. 3.б) те, которые в дежурном режиме нормально разомкнуты (в аварийной ситуации замыкаются).

GSM контроллер имеет одно выходное реле (XS4), к которому при необходимости подключается сирена, сигнальная лампа или другое устройство оповещения. Номинальная мощность силовых контактов реле составляет 2400 Вт (10А 240VAC). Как видно из принципиальной электрической схемы (Рис. 2), ВЫХОДНОЕ РЕЛЕ БУДЕТ РАБОТАТЬ ЛИШЬ ПРИ НАЛИЧИИ ВНЕШНЕГО ПИТАНИЯ.

В качестве сотового телефона можно использовать такие модели как: Siemens C35, Siemens S35, Siemens M35, Siemens C45, Siemens S45, Siemens M45, Siemens ME45, Siemens SL45. С ДРУГИМИ МОДЕЛЯМИ ТЕЛЕФОНА ДАННЫЙ GSM КОНТРОЛЛЕР РАБОТАТЬ НЕ БУДЕТ.

Печатная плата GSM контроллера без электронных компонентов представлена на рис. 4.а. Печатная плата с установленными электронными компонентами представлена на рис. 4.б.

На рис. 4.б цифрами 1,3,4,6,5,8,10 пронумерованы выводы на печатной плате, которые должны быть подсоединены к разъёму телефона. Сам провод, идущий от GSM контроллера к телефонному аппарату не следует делать длиннее 30 см. Печатная плата имеет габаритные размеры 33x60 мм, и рассчитана для размещения в корпусе G1011с небольшой доработкой.

Данная GSM сигнализация выгодно отличается тем, что GSM контроллер не имеет никаких кнопок и переключателей, а вся настройка происходит в первой ячейке SIM карты телефонного аппарата. Т. о., в первой ячейке SIM карты телефонного аппарата нужно записать набор цифр, которые бы сконфигурировали GSM контроллер нужным нам образом. Сам набор цифр, записанных в первой ячейке, назовём STATUS. Итак, слово STATUS - является главной настройкой всей системы, и ОБЯЗАТЕЛЬНО ДОЛЖНО РАСПОЛАГАТЬСЯ В ПЕРВОЙ ЯЧЕЙКЕ SIM КАРТЫ ТЕЛЕФОННОГО АППАРАТА. Слово STATUS - 9 битовое слово.

В таблице описаны параметры, которые настраиваются словом STATUS:

Примечания:

Абонент 1 - это владелец телефонного аппарата, который имеет доступ к таким функциям как: постановка в режим охраны (для режима сигнализации), снятие с режима охраны (для режима сигнализации), включение/выключение реле (для режима реле). В режиме сигнализации абонент 1 оповещается дозвоном в случае нештатной ситуации (при срабатывании датчика), а также при дополнительной настройке может получать SMS сообщения о пропаже/восстановлении внешнего питания. Номер абонента 1 должен быть записан во второй ячейке SIM карты телефонного аппарата и иметь вид
8-xxx-xx-xx-xxx.

Абонент 2 - это владелец телефонного аппарата, который имеет доступ к таким функциям как: постановка в режим охраны (для режима сигнализации), снятие с режима охраны (для режима сигнализации), включение/выключение реле (для режима реле). В режиме сигнализации абонент 2 оповещается дозвоном в случае нештатной ситуации (при срабатывании датчика), а также при дополнительной настройке может получать SMS сообщения о пропаже/восстановлении внешнего питания. Номер абонента 2 должен быть записан в третьей ячейке SIM карты телефонного аппарата и иметь вид
8-xxx-xx-xx-xxx.

Абонент 3 - это владелец телефонного аппарата, который имеет доступ к таким функциям как: постановка в режим охраны (для режима сигнализации), снятие с режима охраны (для режима сигнализации), включение/выключение реле (для режима реле). В режиме сигнализации абонент 3 оповещается дозвоном в случае нештатной ситуации (при срабатывании датчика), а также при дополнительной настройке может получать SMS сообщения о пропаже/восстановлении внешнего питания. Номер абонента 3 должен быть записан в четвёртой ячейке SIM карты телефонного аппарата и иметь вид
8-xxx-xx-xx-xxx.

SMS пропажи внешнего питания - если 5 бит слова STATUS имеет значение 1, то, при пропаже внешнего питания, произойдёт отправка СМС сообщения из 1-й ячейки SIM карты на номер, который эта СМС была отправлена при конфигурации (см. пример 2 пункт 5).

SMS появления внешнего питания - если 6 бит слова STATUS имеет значение 1, то, при возникновении внешнего питания, произойдёт отправка СМС сообщения из 2-й ячейки SIM карты на номер, который эта СМС была отправлена при конфигурации (см. пример 2 пункт 5).

Данная GSM сигнализация является одной из самых простых подобного рода устройств, расположенных в просторах интернета. Для её сборки необходимы лишь минимальные навыки работы с паяльником и немного свободного времени. Одновременно с этим GSM сигнализация включает в себя все функции, необходимые для комфортной охраны объектов.

Статья опубликована на сайте сайт по просьбе автора. ICQ автора: 445024064
Домашняя страничка автора схемы. Там же прошивки, примеры использования, FAQ и т.п.
