Как сделать расчет вентиляции: формулы и пример расчёта приточно-вытяжной системы. Как сделать правильный расчет площади воздуховодов Расчет переходов воздуховодов

При устройстве системы вентиляции важно правильно подобрать и определить параметры всех элементов системы. Необходимо найти требуемое количество воздуха, подобрать оборудование, рассчитать воздуховоды, фасонные элементы и другие комплектующие вентиляционной сети. Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее.

Воздуховоды необходимо рассчитывать с двух точек зрения. Во-первых, подбирается необходимое сечение и форма. При этом необходимо учитывать количество воздуха и другие параметры сети. Также уже при изготовлении рассчитывается количество материала, например, жести, для изготовления труб и фасонных элементов. Такой расчет площади воздуховодов позволяет заранее определить количество и стоимость материала.

Типы воздуховодов

Для начала пару слов скажем и материалах и типах воздуховодов. Это важно из-за того, что в зависимости от формы воздуховодов существуют особенности его расчета и выбора площади поперечного сечения. Также важно ориентироваться и на материал, так как от него зависит особенности движения воздуха и взаимодействие потока со стенками.

Если коротко, то воздуховоды бывают:

• Металлические из оцинкованной или черной стали, нержавейки.
• Гибкие из алюминиевой или пластиковой пленки.
• Жесткие пластиковые.
• Тканевые.

По форме воздуховоды изготовливаются круглого сечения, прямоугольного и овального. Наиболее часто используются круглые и прямоугольные трубы.

Большая часть из описанных воздуховодов изготовливаются в заводских условиях, например, гибкие из пластика или тканевые, и изготовить их на объекте или в небольшой мастерской сложно. Большая часть изделий, которым требуется расчет, производят из оцинкованной стали или нержавейки.

Из оцинкованной стали изготовляются как прямоугольные, так и круглые воздуховоды, причем для производства не требуется особо дорогостоящее оборудование. В большинстве случаев достаточно гибочного станка и устройства для изготовления круглых труб. Не считая мелкого ручного инструмента.

Расчет поперечного сечения воздуховода

Основная задача, которая возникает при расчете воздуховодов - это выбор поперечного сечения и формы изделия. Этот процесс проходит при проектировании системы как в специализированных компаниях, так и при самостоятельном изготовлении. Необходимо провести расчет диаметра воздуховода или сторон прямоугольника, выбрать оптимальное значение площади поперечного сечения.

Расчет поперечного сечения проводят двумя способами:

• допустимых скоростей;
• постоянной потери давления.

Метод допустимых скоростей проще для неспециалистов, поэтому рассмотрим в общих чертах его.

Расчет сечения воздуховодов методом допустимых скоростей

Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.

Рис. 1 (Схема сети для расчета)

В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.

Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:

1. Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
2. По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
3. После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.

Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.

Нормативная скорость

Значения приблизительные, но позволяют создать систему с минимальным уровнем шума.

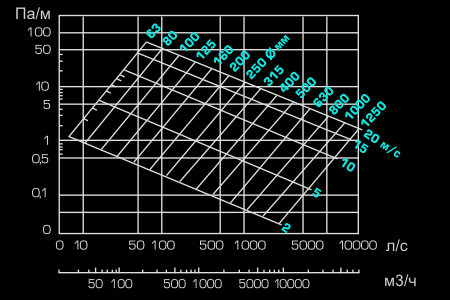

Рис, 2 (Номограмма круглого жестяного воздуховода)

Как использовать этих значения? Их необходимо подставить в формулу или использовать номограммы (схемы) для разных форм и типов воздуховодов.

Номограммы обычно даются в нормативной литературе или в инструкции и описании воздуховодов конкретного производителя. Например, такими схемами комплектуются все гибкие воздуховоды. Для труб из жести данные можно найти в документах и на сайте производителя.

В принципе, можно не использовать номограмму, а найти требуемую площадь сечения, исходя из скорости воздуха. А площади подобрать по диаметру или ширине и длине прямоугольного сечения.

Пример

Рассмотрим пример. На рисунке приведена номограмма для круглого воздуховода из жести. Номограмма полезна еще и тем, что на ней можно уточнить потери давления на участке воздуховода при заданной скорости. Эти данные потребуются в дальнейшем для подбора вентилятора.

Итак, какой воздуховод подобрать на участке сети (ответвлении) от решетки до магистрали, по которому будет прокачиваться 100 м³/ч? На номограмме находим пересечения заданного количества воздуха с линией максимальной скорости для ответвления 4 м/с. Также недалеко от этой точки находим ближайший (больший) диаметр. Это труба диаметром 100 мм.

Таким же образом находим сечение для каждого участка. Все подобрано. Теперь осталось провести подбор вентилятора и расчет воздуховодов и фасонных частей (если это необходимо для производства).

Подбор вентилятора

Составляющей частью метода допустимых скоростей является расчет потерь давления в сети воздуховодов для подбора вентилятора необходимой производительности и напора.

Потери давления на прямых участках

В принципе, требуемую производительность вентилятора можно узнать путем сложения необходимого количества воздуха для всех помещений здания и подбором подходящей модели в каталоге производителя. Но проблема в том, что максимальное количество воздуха, указанное в документации к вентилятору, он способен подать лишь без сети воздуховодов. А при подключении трубы его производительность будет падать в зависимости от потери давления в сети.

Для этого в документации каждому вентилятору дается диаграмма производительности в зависимости от падения давления в сети. А как же рассчитать это падение? Для этого необходимо определить:

• падение давления на ровных участках воздуховодов;
• потери на решетках, поворотах, тройниках и других фасонных элементах и препятствиях в сети (местных сопротивлениях).

Потери давления на участках воздуховодов рассчитываются по той же приведенной номограмме. От точки пересечения линии скорости движения воздуха в подобранном воздуховоде и его диаметра находим потери давления в паскалях на метр. Далее высчитываем полные потери давления на участке определенного диаметра умножением удельной потери на длину.

Для нашего примера с воздуховодом 100 мм и скоростью около 4 м/с потери давления будут составлять около 2 Па/м.

Потери давления на местных сопротивлениях

Расчет потерь давления на поворотах, изгибах, тройниках, изменения сечения и переходах существенно сложнее чем на прямых участках. Для такого на той же приведенной выше схеме указываются все элементы, которые могут препятствовать движению.

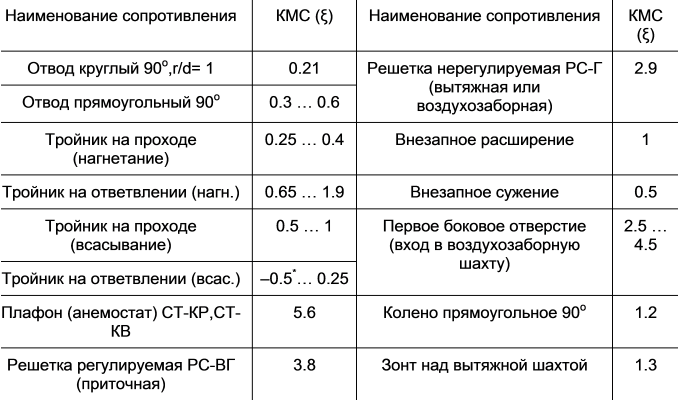

Рис 3 (Некоторые к. м. с.)

Далее необходимо для каждого такого местного сопротивления в нормативной литературе найти коэффициент местного сопротивления (к. м. с), который обозначается буквой ζ (дзетта). Потеря давления на каждом таком элементе находится по формуле:

Pм. с.=ζ×Pд

где Pд=V2×ρ/2 - динамическое давление (V - скорость, ρ - плотность воздуха).

Например, если на уже рассматриваемом нами участке диаметром 100 мм со скоростью движения воздуха 4 м/с будет находиться круглый отвод (поворот 90 градусов) к. м. с. которого 0,21 (по таблице), потери давления на нем будут составлять

• Pм. с.=0,21 · 42·(1,2/2) = 2,0 Па.

Средняя плотность воздуха при температуре 20 градусов составляет 1,2 кг/м3.

Рис 4 (Пример таблицы)

По найденным параметрам подбирается вентилятор.

Расчет материала для воздуховодов и фасонных элементов

Расчет площади воздуховодов и фасонных изделий необходим при их производстве. Он делается для того, чтобы определить количество материала (жести) для изготовления участка трубы или какого-либо фасонного элемента.

Для расчета необходимо использовать лишь формулы из геометрии. Например, для круглого воздуховода находим диаметр окружности, умножением которого на длину участка получим площадь наружной поверхности трубы.

Для изготовления 1 метра трубопровода диаметром 100 мм потребуется: π·D·1=3.14·0.1·1=0.314 м² жести. Также необходимо учитывать от 10-15 мм запаса на соединение. Также рассчитывается и прямоугольный воздуховод.

Расчет фасонных частей воздуховодов осложнен тем, что для него не существует определенных формул, как для круглого или прямоугольного сечения. Для каждого элемента необходимо проводить раскрой и рассчитывать необходимое количество материалов. Это делается на производстве или в жестяных мастерских.

Аэродинамический расчет механических систем вентиляции и кондиционирования воздуха проводят для определения диаметров или размеров прямоугольных сечений воздуховодов или каналов, а также определения потерь давления при движении воздуха в канале и подбора соответствующего вентилятора.

Одним из важных факторов при проектировании систем вентиляции является скорость движения воздуха в воздуховоде. При высокой скорости воздуха создается шум от трения о стенки воздуховода и завихрений на поворотах и отводах, а также возрастет сопротивление системы воздуховодов, что приводит к потребности установки вентилятора большей производительности, а в последующем к удорожанию капитальных и эксплуатационных затрат.

• 1,5...2,0 м/с - в распределительном канале с приточными или вытяжными вентиляционными решетками и дефлекторами;
• 4...5 м/с - для боковых ответвлений воздуховодов приточной и вытяжной вентиляции;
• 6 м/с - для магистральных каналов приточной и вытяжной вентиляции;
• 8...12 м/с - для магистральных каналов промышленных предприятий.

Для расчета строится аксонометрическая схема приточной и вытяжной систем вентиляции. Основное направление воздуховодов на схеме разбивают на участки - отрезки одинаковой длины и с постоянным расходом воздуха. Затем участки нумеруют и все значения наносят на схему. Суммарный расход воздуха складывается путем последовательного суммирования расходов воздуха через ответвления, присоединяющиеся к основному направлению.

Расчет площади сечения воздуховода

Расчет площади сечения воздуховода для каждого участка производится по следующей формуле:

где L - расход воздуха (м³/ч);

V – скорость движения воздушного потока (м/с);

Затем вычисляют предварительный диаметр воздуховода на участке

D=1000∙√(4∙S/"π") мм, и округляют до ближайшего стандартного размера. Размеры воздуховодов необходимо принимать строго в соответствии со значениями, приведенными в справочном пособии.

При необходимости применения прямоугольных воздуховодов размеры сторон подбирают также по ориентировочному сечению, т.е. чтобы a×b ≈ S в соответствии с таблицей типоразмеров, с учетом того, что отношение сторон, как правило, не должно превышать 1:3. Минимальное прямоугольное сечение составляет 100×150 мм, максимальное – 2000×2000.

Выбор воздуховодов круглого или прямоугольного сечения и материала из которого они будут изготовлены производится согласно техническим условиям объекта.

Воздуховоды прямоугольного сечения имеют меньшие размеры и могут использоваться в помещениях с ограниченным пространством для размещения вентиляционных каналов. Воздуховоды круглого сечения уменьшают сопротивление воздуха, а, следовательно, шумность конструкции, исключают потери воздуха и более удобны для монтажа.

Для Вашего удобства мы произвели такой расчет для наиболее часто используемых размеров и сечений воздуховодов. Адрес для заявок на подбор оборудования по готовым проектам и разработке Технических заданий на проектирование систем кондиционирования и вентиляции:

Перед установкой вентиляционной коммуникации необходимо провести расчет площади воздуховодов и фасонных изделий. От этого мероприятия зависит производительность системы, поэтому все вычисления требуют серьезного подхода. На сегодняшний день существует два основных способа, позволяющих рассчитать все необходимые значения будущей воздухоносной конструкции. О них и пойдет речь в этой статье.

Вентиляционная коммуникация – это сложная конструкция, которая включает в себя не только трубы, но и большое количество вспомогательных соединительных элементов. Многие потребители перед покупкой и установкой коммуникации интересуются вопросом о том, как найти площадь трубы.

Обратите внимание! Проведение правильных вычислений позволяет определить необходимое количество материала для организации воздухораспределительной сети. Это позволяет сэкономить финансы и смонтировать оптимальную систему для конкретного помещения, учитывая его особенности.

Рассмотрим, на какие еще параметры влияет площадь воздуховодов:

• количество транспортируемого воздуха;
• скорость перемещения воздушных масс;
• герметичность;
• уровень шума;
• затраты электроэнергии.

Для определения значений, необходимых для монтажа вентиляции, рекомендуется обратиться к специалистам. Они помогут составить оптимальный проект воздухораспределительной сети, однако, это требует определенных затрат. При желании подсчет материала и другие вычисления можно произвести самостоятельно. Для этого существует несколько способов.

Способы расчета воздуховодов: формулы и онлайн-калькуляторы

Воздухораспределительная сеть влияет на качество микроклимата в комнате. Основная функция такой системы – удаление несвежего воздуха, отрицательно влияющего на здоровье человека. Перед тем как приступить к установке данной коммуникации, необходимо создать подробный ее проект. Так как же посчитать площадь трубы?

Одного расчета площади, как правило, недостаточно для того, чтобы спроектировать оптимальную воздухораспределительную сеть. Существуют и другие важные параметры, требующие внимания, а именно: форма труб, количество соединительных элементов, показатель сечения и т. д.

Для самостоятельного составления проекта необходимо воспользоваться одним из двух популярных способов:

• использование формул;
• расчет на онлайн-калькуляторе.

Перед покупкой всех частей вентиляции, необходимо рассчитать площади по формулам, для экономии своих средств

Первый метод является более сложным, так как не каждый человек сможет правильно воспользоваться формулой. Второй популярный вариант – использование онлайн-калькулятора для расчета воздуховодов вентиляции. Такой способ отличается простотой, потому что для проведения вычислений потребуется просто указать параметры конкретной сети, и программа сделает все за вас.

Расчет периметра прямоугольника с помощью формул

Специальные формулы применяются для максимально точного определения необходимых значений. Но этот способ подходит далеко не всем, так как является довольно трудным, и занимает много времени. Для исчисления площади сечения необходимо знать две важные цифры. Первая из них должна соответствовать минимальному количеству транспортируемого воздуха, а вторая – его скорости.

Полезная информация! Важно запомнить, что площадь сечения является ключевым параметром. Он определяет то, с какой скоростью будут передвигаться по коммуникации воздушные массы. В этом случае прослеживается такая закономерность: чем больше габариты сечения, тем меньше скорость воздуха в сети. Для расчета квадратуры воздуховода также можно использовать несколько способов сразу, вследствие чего появляется возможность сравнить результаты.

Воздухораспределительные конструкции, имеющие большую площадь сечения, также влияют на общий уровень шума, снижая его. Электрические расходы в этом случае тоже уменьшаются. Однако для установки вентиляции крупных размеров необходимо больше материала, времени и сил.

При расчете сечения воздуховода немаловажную роль играет форма конструкции. В зависимости от этого показателя выделяют прямоугольные и круглые изделия. Первые обладают не такими высокими пропускными показателями, как вторые, потому что оказывают большее сопротивление на воздушный поток. Однако в некоторых ситуациях их использование более оправдано. Например, они неплохо вписываются в интерьер (их монтируют встык к рабочим поверхностям, а также предметам мебели).

Формула площади сечения коммуникации прямоугольной формы вычисляется следующим образом:

S = L х 2,778/V , где:

S – площадь (см²);

L – количество затрачиваемого воздуха (м³/ч);

V – скорость перемещения воздушной массы (м/с);

2,778 – необходимый коэффициент.

А также посредством формулы можно определить фактическую площадь сечения воздушно-транспортной сети этого типа:

S = A х B /100 , где:

A – высота;

B – ширина.

В интернете можно найти и другие формулы, позволяющие провести расчеты площади прямоугольника. При таких расчетах специалисты рекомендуют быть очень внимательными и указывать все значения в соответствии с требованиями.

Вычисление площади круга с помощью формул

Круглые воздушно-транспортные линии отличаются простотой монтажа и высокой пропускной способностью. Такая форма труб позволяет минимизировать сопротивление на перемещающиеся воздушные потоки. Выбор параметров коммуникации производится в зависимости от индивидуальных предпочтений потребителей, особенностей планировки помещений и самой системы.

При расчете воздухораспределительной сети необходимо учесть одно важное правило. В целях экономии материалов протяженность линий должна быть как можно меньшей, но при этом система обязана справляться с поставленными перед нею задачами. Площадь круглого канала зависит от количества транспортируемого воздуха и его скорости. Формула расчета площади в этом случае выглядит таким же образом, как и для прямоугольных систем (S = L х 2,778/V).

В свою очередь, фактическая площадь определяется так:

S = 3,14 х D² /400 , где:

S – показатель, соответствующий фактической площади;

D – диаметр коммуникации;

3,14 – математическая постоянная (число Пи).

Полезная информация! Существуют специальные нормативные документы, позволяющие выполнить сравнение габаритов сечений труб с необходимыми показателями. Благодаря этому можно без труда определить подходящий размер воздуховода. Самый известный из таких документов – строительные нормы и правила (СНиП).

При проведении последних этапов расчета площади круга рекомендуется учесть некоторые условия. Например, размеры сечения для каждого прямого участка необходимо примечать отдельно. Обязательно нужно использовать в расчетах сопротивление, оказываемое на воздушный поток. Специалисты также советуют начинать составлять проект от главного (магистрального) канала.

Нередко показатель скорости перемещения воздушных масс превышает рекомендуемые параметры, что влияет на показатель шума при работе системы. Чтобы справиться с этой проблемой, как правило, увеличивают диаметр фланцевого элемента главного канала. Также можно приобрести специальные приспособления – шумоглушители.

В случае возникновения проблем при самостоятельном вычислении, рекомендуется обратиться за инженерной помощью. Расчет площади воздуховода лучше всего поручить компетентной организации.

Расчет площади воздуховодов: калькулятор

Онлайн-калькулятор является бесплатным приложением, которое можно без труда найти в интернет-сети, воспользовавшись поисковой системой браузера. Существуют некоторые инструкции, позволяющие вам разобраться в нюансах использования данной программы.

В первую очередь стоит запомнить, что все необходимые геометрические параметры обязательно указываются в миллиметрах. Это позволяет выполнить максимально точное вычисление площади воздуховода. Онлайн-калькулятор также используется для определения габаритов соединительных элементов (например, переходников) и дефлекторов.

В некоторых случаях проект составляется с учетом количества швов. Для этого в специальном окошке, которое, как правило, находится в конце списка, требуется поставить галочку и ввести соответствующую цифру. Для вычисления параметров воздушно-транспортной сети можно воспользоваться дробными значениями. Тогда не стоит забывать о точке, которая играет роль разделительного знака.

После заполнения всех полей остается нажать на кнопку «Рассчитать». Программа должна моментально выдать значение, соответствующее заданным параметрам. Таким образом, использование онлайн-калькулятора является простым и быстрым способом определения квадратуры коммуникации.

С помощью таких нехитрых программ можно определить не только параметры сечения канала, но и другие показатели. Калькулятор позволяет найти скорость перемещения воздушных масс, сопротивление и потери давления в системе, а также выполнить расчет теплоизоляции воздуховода.

Алгоритм расчета скорости воздуха в воздуховоде

Вычислить скорость воздухообмена можно с помощью специальных таблиц или с использованием формул. Важно заранее узнать показатель кратности. Он определяет количество воздуха, необходимого для обеспечения нормального проветривания 1 м³ помещения за 1 час. В этом случае также существуют специальные таблицы, однако значения в них нередко округляются. Поэтому специалисты рекомендуют определять эту цифру самостоятельно посредством формул.

Рассмотрим формулу, по которой вычисляется кратность воздуха:

N=V/W , где:

N – кратность (к-во раз/ч);

V – количество свежего воздуха, поступающего в комнату за 1 час (м³/ч);

W – объем помещения (м³).

Статья по теме:

Пластиковая вентиляция своими руками, ПВХ, полиуретан, полипропилен, вентиляция для пластиковых окон.

Рассмотрим на примере, как кратность воздуха позволяет определить его необходимое количество для конкретного помещения. Для кухни, объем которой составляет 12 м³, потребуется количество воздуха равное 72 м³ (L = 12 м³ х 6 =72 м³). Цифра 6 в этом случае обозначает кратность воздухообмена.

Полезная информация! Оптимальный показатель скорости для большинства бытовых систем составляет 3-4 м/с.

Для проведения аэродинамического расчета воздуховода необходимо несколько значений, как то: показатель кратности, объем помещения и площадь сечения канала. Формула в этом случае будет иметь следующий вид:

V=L/3600 х S , где:

V – скорость перемещения воздушных масс (м/с);

L – количество используемого воздуха (м³/ч);

S – площадь сечения трубы (см² или м²).

Стоит сказать, что скорость транспортировки воздуха находится в зависимости от еще двух параметров: уровня шума и коэффициента вибрации. При расчете скорости в воздуховоде необходимо учесть эти показатели и проектировать систему в соответствии со СНиП.

Воздух, который перемещается по вентиляционным трубам, ощущает на себе сопротивление. Особенно это касается прямоугольных коммуникаций. Для сохранения нормальной скорости транспортировки воздушного потока вентилятор, установленный в системе, должен нагнетать большое давление. При его падении в линии коэффициент производительности вентилятора снижается. Таким образом, вычисление показателя сопротивления в воздухоносном канале необходимо для выбора вентиляционного устройства.

Точное определение сопротивления – довольно сложная задача. Это связано с тем, что оно требует отдельных расчетов для каждого элемента в конструкции. В таких случаях рекомендуется обращаться за инженерной помощью к специалистам. Проектный отдел способен довольно быстро определить все необходимые значения. Это связано с тем, что вычисления проводятся не людьми, а специальным программным комплексом.

Самостоятельное определение сопротивления воздушно-транспортной коммуникации занимает слишком много времени. Оно требует применения специальных графиков и таблиц. К тому же человеческий фактор способен повлиять на точность конечных результатов. Калькуляторы воздуховодов и фасонных изделий не рекомендуются в этом случае, но их использование является более предпочтительным, чем ручной расчет.

Обратите внимание! Стандартные значения сопротивления в воздухораспределительной коммуникации составляют 75-100 Па для квартир, площадь которых колеблется от 50 до 150 м². Эти данные учитывают типичную скорость воздуха (3-4 м/с).

Коэффициент сопротивления не зависит от количества помещений, обслуживаемых вентиляционной сетью. На него оказывают влияние конструктивные особенности коммуникации. Особенно важным параметром является протяженность системы.

Определение потерь давления после расчета площади воздуховодов

После расчета площади труб, скорости воздуха и сопротивления в инженерной конструкции появляется возможность несложного вычисления потерь давления. Этот показатель влияет на выбор мощности вентилятора. Исчисляется он в паскалях (Па). Для его расчета можно воспользоваться следующей формулой:

P = R х L + Ei х V2 х Y/2 , где:

R – удельное снижение давления из-за трения, возникающего в процессе взаимодействия воздушных потоков со стенками канала (Па/м);

L – длина участка воздушно-транспортной коммуникации (м);

V – скорость движения воздушных масс в том месте системы, для которого производится расчет (м/с);

Y – плотность воздуха (кг/м³);

Ei – числовой показатель местных потерь давления в сумме.

Потерю давления на трение (R) можно без труда определить, воспользовавшись профильной справочной литературой. Коэффициент Ei находится в прямой зависимости от характеристик участка, для которого производится вычисление.

Как рассчитать площадь трубы: фасонные изделия

Для определения необходимых значений фасонных элементов коммуникации предпочтительнее воспользоваться онлайн-калькулятором. Этот способ является наиболее быстрым, не требующим никаких профессиональных знаний. От количества и геометрических характеристик вспомогательных изделий зависит производительность системы в целом. Выполнить ручной подсчет для каждого из них – очень сложная задача, справиться с которой под силу разве что человеку с инженерным образованием.

Стоит отметить, что даже инженеры при выполнении подобных вычислений используют специальные таблицы и значения. Для расчета фасонных изделий воздуховодов используются специальные программы, с которыми работают проектировщики.

Рассмотрим наиболее распространенные фасонные изделия, которые используются в воздушно-транспортных коммуникациях:

• отвод;
• переходник для диаметра;
• переходник для формы;
• тройник (прямоугольный или круглый);
• отвод в виде буквы S (утка);
• зонт.

Каждый из вышеперечисленных элементов играет очень важную роль в системе и требует отдельного расчета. В интернете нетрудно найти онлайн-калькулятор, который поможет выполнить расчет фасонных частей воздухораспределительной системы. Основное, что требуется от человека, производящего такие вычисления, – внимательность.

Расчет воздуховодов и фасонных частей включает в себя несколько основных геометрических и физических параметров. Такая операция должна выполняться в обязательном порядке перед установкой вентиляционной системы. Разобравшись в формулах, вы сможете определить все необходимые значения будущей коммуникации без денежных затрат. Помните, что специалисты способны справиться с этой задачей гораздо быстрее, причем в этом случае вероятность допущения ошибок будет минимальной.

Залогом безупречной и эффективной работы вентиляции является грамотный расчет площади воздуховодов и фасонных изделий, от которого зависит подбор как отдельных элементов, так и оборудования. Цель расчета - обеспечение оптимальной кратности перемены воздуха в помещениях в соответствии с их назначением.

В статье мы подробно разобрали каждый из обязательных этапов вычислений: определение сечения и фактической площади воздуховодов, расчет скорости воздуха и подбор параметров фасонных изделий. Кроме того, мы обозначили главные требования, предъявляемые к величине вентканалов, а также привели пример расчета воздуховодов для частного дома.

Далее определяют диаметры вентиляционных каналов. Так как 100 м 3 удаляет вытяжка принудительно, то остается распределить оставшиеся 294 м 3 . Они уйдут естественным образом через 2 шахты. На каждую придется: 294: 2 = 147 мᶾ.

Поскольку в шахтах естественной вентиляции скорость воздуха колеблется в пределах от 0,5 до 1,5 м/с, обычно в расчетах берут среднее значение - 1 м/с. Подставив известные величины в формулу S = L: k × V, находят: S = 147: 3600 х 1 = 0,0408 м².

Теперь появилась возможность определить диаметр воздуховода с кругом в сечении по формуле: S = (π x D2) : 400 или 0,0408 = (3,14 х D2) : 400.

Решив это уравнение с одним неизвестным, путем несложных вычислений, находят, что диаметр воздуховода равен 2,28 мм. Под это значение подбирают ближайший больший стандартный размер трубы.

Когда монтируют воздуховод прямоугольного сечения, выбирают его размер по таблице, ориентируясь на площадь. Ближайшее большее значение - 200 х 250 мм.

По такой же схеме определяют площадь сечения отвода под кухонную вытяжку с той разницей, что скорость воздуха здесь равна 3 м/с. S = 100: 3600 х 3 = 0,083 м² или диаметр 107 мм.

Переводная таблица необходима тогда, когда нужно выполнить расчет воздуховодов с прямоугольным сечением и применить при этом таблицу для круглых изделий. Здесь представлены диаметры воздуховодов с кругом в сечении, в которых снижение давления за счет трения равно аналогичному значению в прямоугольной конструкции.

Существует три способа определения эквивалентного значения:

• по скорости;
• по поперечному разрезу;
• по расходу.

Эти величины связаны с разными параметрами воздуховода. Для каждого из них есть индивидуальная методика использования таблиц. Главное, чтобы вне зависимости от примененной методики, величина утраты давления на трение получилась одинаковой.

В заключение проводится проверка скорости: V = 147: (3600 х 0,0408) = 1,0 м/с. Это соответствует допустимому пределу.

Фасонные изделия и их расчет

При прямые участки различных размеров соединяют при помощи фасонных изделий.

При производстве и воздуховодов, и фасонных изделий необходим подсчет их площади. Без этого невозможно определить правильно нужное количество материала для изготовления деталей

К фасонным изделиям относятся:

1. Отводы . Их используют для изменения направления воздушного трубопровода под всевозможным углом. Бывают как круглыми, так и прямоугольными, овальными.
2. Переходы . С их помощью соединяют воздуховоды различного сечения. Геометрия любая - от круглой до комбинированной.
3. Муфты, ниппели . Соединяют прямые отрезки магистрали.
4. Тройники . Сочленяют разветвления или две ветки воздуховода.
5. Заглушки . Перекрывают воздушный поток.
6. Крестовины . Разделяют или соединяют воздушные потоки.
7. Утки . Обеспечивают разноуровневый переход воздуховода.

Любому фасонному изделию отведена своя особая роль в вентиляционной системе. Производители каждое из них проектируют отдельно. Поставляются они совместно с основными элементами

В таблице представлены стандартные типоразмеры воздуховодов. Даже профессионалы вместо сложных вычислений применяют такие и подобные специальные таблицы

Многие проектировщики пользуются специальными программами, онлайн-калькуляторами. Потребуется только ввести первичные величины и получить на выходе готовые параметры.

Программы позволяют не только определить нужные величины всех деталей, но и сделать их развертку. Такая развертка, отпечатанная на 3D-принтере, позволяет выполнить идеальную подгонку вентиляционных каналов.

Основные требования к расчету

При определении итоговых параметров воздуховодов необходимо учесть, что определение площади воздуховодов должно гарантировать, что:

1. Обеспечивается температурный режим в помещении. Там, где существует избыток тепла, предусмотрено его удаление, а там, где наблюдается недостаток, сведены к минимуму его потери.
2. Скорость перемещения воздуха никаким образом не снижает уровень комфорта людей, находящихся в помещении. В районах рабочих зон обязательно присутствует очистка воздуха.
3. Вредные химсоединения и взвешенные частицы, присутствующие в воздухе, находятся в объеме, соответствующем ГОСТу 12.1.005-88.

Для отдельных помещений обязательным условием подбора площади воздуховодов является постоянное поддержание подпора и исключение подачи воздуха снаружи.

При расчете сопротивления магистрали принимают к учету потери давления. Чтобы во время движения поток воздушной массы смог преодолеть сопротивление, необходимо соответствующее давление

Выводы и полезное видео по теме

Онлайн-программа в помощь инженеру-проектировщику:

Сюжет об организации вентиляции частного дома в целом:

Площадь сечения, форма, длина воздуховода - одни из параметров, определяющих производительность вентсистемы. Правильный расчет крайне важен, т.к. от него зависит воздухопропускная способность, а также скорость потока и эффективная работа конструкции в целом.

При использовании онлайн-калькулятора, степень точности расчета будет выше, чем при подсчете ручном. Такой результат объясняется тем, что программа автоматически сама округляет величины к более точным.

Хотя для расчетов вентиляции существует множество программ, многие параметры все еще определяются по старинке, с помощью формул. Расчет нагрузки на вентиляцию, площади, мощности и параметров отдельных элементов производят после составления схемы и распределения оборудования.

Это сложная задача, которая под силу лишь профессионалам. Но если необходимо подсчитать площадь некоторых элементов вентиляции или сечение воздуховодов для небольшого коттеджа, реально справиться самостоятельно.

Расчет воздухообмена

Если в помещении нет ядовитых выделений или их объем находится в допустимых пределах, воздухообмен или нагрузка на вентиляцию рассчитывается по формуле:

R = n * R 1,

здесь R1 – потребность в воздухе одного сотрудника, в куб.м\час, n – количество постоянных сотрудников в помещении.

Если объем помещения на одного сотрудника составляет больше 40 кубометров и работает естественная вентиляция, не нужно рассчитывать воздухообмен.

Для помещений бытового, санитарного и подсобного назначения расчет вентиляции по вредностям производится на основании утвержденных норм кратности воздухообмена:

• для административных зданий (вытяжка) – 1,5;
• холлы (подача) – 2;
• конференц-залы до 100 человек вместимостью (по подаче и вытяжке) – 3;
• комнаты отдыха: приток 5, вытяжка 4.

Для производственных помещений, в которых постоянно или периодически в воздух выделяются опасные вещества, расчет вентиляции производится по вредностям.

Воздухообмен по вредностям (парам и газам) определяют по формуле:

Q = K \(k 2- k 1),

здесь К – количество пара или газа, появляющееся в здании, в мг\ч, k2 – содержание пара или газа в оттоке, обычно величина равна ПДК, k1 – содержание газа или пара в приточке.

Разрешается концентрация вредностей в приточке до 1\3 от ПДК.

Для помещений с выделением избыточного тепла воздухообмен рассчитывается по формуле:

Q = G изб\ c (tyx – tn ),

здесь Gизб – избыточное тепло, вытягиваемое наружу, измеряется в Вт, с – удельная теплоемкость по массе, с=1 кДж, tyx – температура удаляемого из помещения воздуха, tn – температура приточки.

Расчет тепловой нагрузки

Расчет тепловой нагрузки на вентиляцию осуществляется по формуле:

Q в= V н * k * p * C р(t вн – t нро),

в формуле расчета тепловой нагрузки на вентиляцию Vн – внешний объем строения в кубометрах, k – кратность воздухообмена, tвн – температура в здании средняя, в градусах Цельсия, tнро – температура воздуха снаружи, используемая при расчетах отопления, в градусах Цельсия, р – плотность воздуха, в кг\кубометр, Ср – теплоемкость воздуха, в кДж\кубометр Цельсия.

Если температура воздуха ниже tнро снижается кратность обмена воздуха, а показатель расхода тепла считается равной Qв , постоянной величиной.

Если при расчете тепловой нагрузки на вентиляцию невозможно уменьшить кратность воздухообмена, расход тепла рассчитывают по температуре отопления.

Расход тепла на вентиляцию

Удельный годовой расход тепла на вентиляцию рассчитывается так:

Q= * b * (1-E),

в формуле для расчета расхода тепла на вентиляцию Qo – общие теплопотери строения за сезон отопления, Qb – поступления тепла бытовые, Qs – поступления тепла снаружи (солнце), n – коэффициент тепловой инерции стен и перекрытий, E – понижающий коэффициент. Для индивидуальных отопительных систем 0,15 , для центральных 0,1 , b – коэффициент теплопотерь:

• 1,11 – для башенных строений;
• 1,13 – для строений многосекционных и многоподъездных;
• 1,07 – для строений с теплыми чердаками и подвалами.

Расчет диаметра воздуховодов

Диаметры и сечения воздуховодов вентиляции рассчитывают после того, как составлена общая схема системы. При расчетах диаметров воздуховодов вентиляции учитывают следующие показатели:

• Объем воздуха (приточного или вытяжного), который должен пройти через трубу за заданный промежуток времени, куб.м\ч;
• Скорость движения воздуха. Если при расчетах вентиляционных труб скорость движения потока занижена, установят воздуховоды слишком большого сечения, что влечет дополнительные расходы. Завышенная скорость приводит к появлению вибраций, усилению аэродинамического гула и повышению мощности оборудования. Скорость движения на притоке 1,5 – 8 м\сек, она меняется в зависимости от участка;
• Материал вентиляционной трубы. При расчете диаметра этот показатель влияет на сопротивление стенок. Например, наиболее высокое сопротивление оказывает черная сталь с шероховатыми стенками. Поэтому расчетный диаметр воздуховода вентиляции придется немного увеличить по сравнению с нормами для пластика или нержавейки.

Таблица 1 . Оптимальная скорость воздушного потока в трубах вентиляции.

Когда известна пропускная способность будущих воздуховодов, можно рассчитать сечение воздуховода вентиляции:

S = R \3600 v ,

здесь v – скорость движения воздушного потока, в м\с, R – расход воздуха, кубометры\ч.

Число 3600 – временной коэффициент.

здесь: D – диаметр вентиляционной трубы, м.

Расчет площади элементов вентиляции

Расчет площади вентиляции необходим в том случае, когда элементы изготавливаются из листового металла и нужно определить количество и стоимость материала.

Площадь вентиляции рассчитывают электронные калькуляторы или специальные программы, их во множестве можно найти в интернете.

Мы приведем несколько табличных значений наиболее популярных элементов вентиляции.

Таблица 2 . Площадь прямых воздуховодов круглого сечения.

Значение площади в м. кв. на пересечении горизонтальной и вертикальной строчки.

Таблица 3 . Расчет площади отводов и полуотводов круглого сечения.

Расчет диффузоров и решеток

Диффузоры используются для подачи или удаления воздуха из помещения. От правильности расчета количества и расположения диффузоров вентиляции зависит чистота и температура воздуха в каждом уголке помещения. Если установить диффузоров больше, увеличится давление в системе, а скорость падает.

Количество диффузоров вентиляции рассчитывается так:

N = R \(2820 * v * D * D ),

здесь R – пропускная способность, в куб.м\час, v – скорость воздуха, м\с, D – диаметр одного диффузора в метрах.

Количество вентиляционных решеток можно рассчитать по формуле:

N = R \(3600 * v * S ),

здесь R – расход воздуха в куб.м\час, v – скорость воздуха в системе, м\с, S – площадь сечения одной решетки, кв.м.

Расчет канального нагревателя

Расчет калорифера вентиляции электрического типа производится так:

P = v * 0,36 * ∆ T

здесь v – объем пропускаемого через калорифер воздуха в куб.м.\час, ∆T – разница между температурой воздуха снаружи и внутри, которую необходимо обеспечить калориферу.

Этот показатель варьирует в пределах 10 – 20, точная цифра устанавливается клиентом.

Расчет нагревателя для вентиляции начинается с вычисления фронтальной площади сечения:

Аф= R * p \3600 * Vp ,

здесь R – объем расхода приточки, куб.м.\ч, p – плотность атмосферного воздуха, кг\куб.м, Vp – массовая скорость воздуха на участке.

Размер сечения необходим для определения габаритов нагревателя вентиляции. Если по расчету площадь сечения получается чересчур большой, необходимо рассмотреть вариант из каскада теплобменников с суммарной расчетной площадью.

Показатель массовой скорости определяется через фронтальную площадь теплообменников:

Vp = R * p \3600 * A ф.факт

Для дальнейшего расчета калорифера вентиляции определяем нужное для согрева потока воздуха количества теплоты:

Q =0,278 * W * c (T п- T у),

здесь W – расход теплого воздуха, кг\час, Тп – температура приточного воздуха, градусы Цельсия, Ту – температура уличного воздуха, градусы Цельсия, c – удельная теплоемкость воздуха, постоянная величина 1,005.

Так как в приточных системах вентиляторы размещаются перед теплообменником, расход теплого воздуха вычисляем так:

W = R * p

Рассчитывая калорифер вентиляции, следует определить поверхность нагрева:

Апн=1,2 Q \ k (T с.т- T с.в),

здесь k – коэффициент отдачи калорифером тепла, Tс.т – средняя температура теплоносителя, в градусах Цельсия, Tс.в – средняя температура приточки, 1,2 – коэффициент остывания.

Расчет вытесняющей вентиляции

При вытесняющей вентиляции в помещении оборудуются рассчитанные восходящие потоки воздуха в местах повышенного выделения тепла. Снизу подается прохладный чистый воздух, который постепенно поднимается и в верхней части помещения удаляется наружу вместе с избытком тепла или влаги.

При грамотном расчете вытесняющая вентиляция намного эффективнее перемешивающей в помещениях следующих типов:

• залы для посетителей в заведениях общепита;
• конференц-залы;
• любые залы с высокими потолками;
• ученические аудитории.

Рассчитанная вентиляция вытесняет менее эффективно если:

• потолки ниже 2м 30 см;
• главная проблема помещения – повышенное выделение тепла;
• необходимо понизить температуру в помещениях с низкими потолками;
• в зале мощные завихрения воздуха;
• температура вредностей ниже, температуры воздуха в помещении.

Вытесняющая вентиляция рассчитывается исходя из того, что тепловая нагрузка на помещение составляет 65 – 70 Вт\кв.м, при расходе до 50 л на кубометр воздуха в час. Когда тепловые нагрузки выше, а расход ниже, необходимо организовывать перемешивающую систему, комбинированную с охлаждением сверху.
