При строительстве загородной недвижимости у владельцев довольно часто возникает вопрос, нужен ли подвал в частном доме.

Мнения расходятся, но подпол в доме, часто строящийся своими руками, это однозначно полезная площадь в любом индивидуальном строении.

Даже подпол в деревянном доме имеет свои достоинства за счет увеличения пространства для хранения или размещения оборудования, обустройстве погребов. Часто в подполье делается котельная в подвале. Но при постройке можно столкнуться с рядом проблем.

Ещё когда только проектируется подвал, устройство цоколя, необходимо учесть множество нюансов, чтобы не допустить огрехи и просчеты, пока идет строительный процесс. Тогда подвал в частном доме своими руками будет выполнен быстро и незатруднительно.

Прежде чем построить подвал под ключ, определяют тип использования подземного помещения. Цокольные этажи в частных домах с подземными помещениями в ленточном фундаменте и на винтовых сваях могут быть следующих видов:

Цокольный подвал

Такие подвальные помещения менее половины заглублены в почву. Цоколь дома своими руками наиболее приемлем для загородных домов, поскольку в нем можно делать жилые помещения.

Для внутренней отделки цоколя такого типа можно использовать любые виды материалов с учетом их особенностей применения. Также возможно обустройство полноценных окон в стенах, что дает большое количество естественного освещения.

Отапливаемый подвал

Такой подвал своими руками более своей половины находится в земле. При этом в него проводят системы отопления, что сопровождается рядом требований, которые просчитывают, когда планируют подполье в доме.

Неотапливаемый подвал

Цокольный этаж своими руками, заглубленный более половины высоты в землю, без системы отопления. Эти подвалы в жилых домах самые простые из всех типов, причем возведение возможно своими руками за короткий срок.

Они предназначены для сохранности различных вещей, размещения оборудования и подсобных комнат – котлов, щитовой, теплового узла, водомерного распределителя и прочих аналогичных помещений.

Требования к подвалам

Для того, чтобы вести строительство подвала своими руками, нужно сделать правильную гидроизоляцию и защитить от потерь тепла. Перед началом всех работ выполняют исследования грунта на участке.

Если воды располагают слишком близко, то устройство подвала в частном доме будет излишне дорогим, даже если планируется обустройство подвала в гараже. Необходимо следить за уровнем расположения подземных вод, чтобы они отступали от основания на полметра минимум.

Если этого не сделать, то нужно дополнительно монтировать системы снижения уровня воды или дополнительные слои гидрозащиты. Оба варианта существенно повысят смету на работы.

Если уровень вод в почве слишком высокий, то от задумки построить цокольный этаж под ключ стоит отказаться. Увеличение площади не оправдает расходов на основание, особенно в случае, когда строится дом с подвалом своими руками.

Лучше делать свайный фундамент или плиты, которые помещают на небольшую глубину.

Гидроизоляция

Даже в случае низинного прохождения грунтовых вод в почве, необходимо делать защиту стен от влаги.

Делая подпол в частном доме своими руками, применяют вертикальную гидроизоляцию (обмазку или рулонные виды), горизонтальную обустраивают дренажные системы и делают отмостку по всему периметру дома, что защитит стены от близости воды.

Дренаж делают из труб диаметром 10-20 см. при обустройстве такой системы водоотведения необходимо выполнять ряд требований:

Трубы прокладывают на расстоянии 30см от подошвы основания, исключительно вертикально;
Расстояние между трубами должно быть от 30см до метра;
Вокруг дренажной системы делают фильтр – слой из щебенки;
Для того, чтобы щебень не рассыпался, делают обертывание текстилем специального производства;
Дренажные трубы монтируют с небольшим уклоном, на каждый метр длины по вертикали меняют положение на 3 мм.

Дренаж отводит воду в канализационный сток или специальный колодец, можно вывести на открытый участок вне владения. Главное, чтобы вода не вернулась после сброса снова в подполье.

В устройство цокольного этажа в частном доме входит отмостка – она отводит талую воду и атмосферные осадки от стен дома. Ширина такой защитной полосы должна быть не менее метра, лучше полутора метров.

Это позволит не только отвести воду на хорошее отдаление, но и сделает перемещение владельца вокруг дома комфортным и удобным.

Материалами может служить бетон, асфальт или тротуарная плитка. Можно просто засыпать щебенкой. Уклон отмостки в сторону участка зависит от материала в основании. Типовое значение принимают в 2-4 мм.

Для защиты подвала от грунтовых вод делают и внутренний дренаж, и дополнительные слои внутренней гидроизоляции. Если влаги много, лучше перестраховаться.

Это довольно затратное обустройство, потому оно применяется не слишком часто. Внутренняя защита от воды в подвале или в погребе предполагает использование оклеечных материалов, проникающих растворов или инъекционных смесей.

Утепление

Такой же ряд требований существует и к утеплительным работам. Их различают в зависимости от того, отапливается подполье или нет. Технология строительства цокольного этажа без отопления предполагает обустройство теплоизолирующего материала в пироге первого этажа.

Это делается сверху перекрытия. Для утепления не стоит брать пенопласт или минеральную вату, поскольку их показатели прочности не слишком высоки.

Лучше выбрать пенополистирол. Особенности применения таких материалов стоит изучить отдельно, просмотрев разнообразные видео и фото в открытых источниках.

Если делается подвал под домом своими руками с отоплением, то утеплитель должен находиться в стенах и в полу. Грунтовый пол в подвале частного дома утепляется керамзитом, гравием или пенополистиролом. Толщина зависит от условий эксплуатации, также влияет и устройство пола.

В среднем, пеноплекс берется около 10 сантиметров, а подсыпка керамзитом делается на 30-50 см. Пеноплекс кладется на песок, крытый пароизоляционным материалом. Тогда не будет лишней влаги. Стяжка должна быть минимальной по толщине, не более 30 мм.

После укладки теплоизоляции бетонируют саму стяжку. Также можно сделать пирог на полу, представляющий собой бетонное основание под слой материала с теплоизоляционными параметрами. Если используют экструдированный пенополистирол, то можно не обустраивать дополнительную гидроизоляцию.

Стены подпола обычно утепляют снаружи. Это обусловлено тем, что пространство подвального помещения изнутри теплое и защищенное, а наружные стены испытывают воздействие влаги и холода.

Для теплоизоляции снова подойдет лучше всего пенополистирол. Он же будет и дополнительной защитой от воды.

Утеплитель выбирают толщиной по проекту, в котором указана схема монтажа. Если нет совета специалиста, можно подобрать самому ориентировочную толщину.

Как правило, достаточно слоя в 10 см. Пенополистирол фиксируют на клей и дюбеля с шляпками, чтобы не повредить при монтаже теплоизоляцию. Листы располагают в шахматном порядке, чтобы была перевязка швов по вертикали.

Строительство подвала под домом

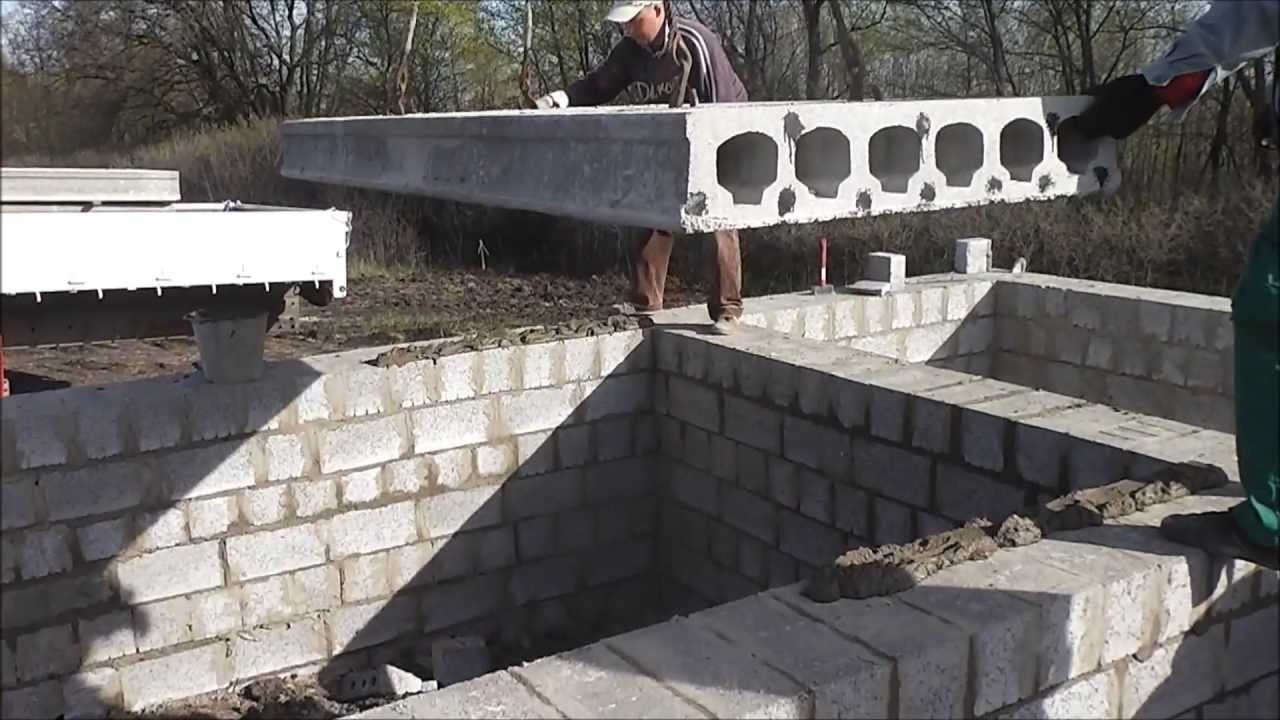

Строительство цокольного этажа из блоков ФБС своими руками требует ленточного фундамента. Его можно делать и монолитно заливая бетоном. Лучше выбрать вариант монолита, поскольку не нужна техника для перемещения блоков, небольшие трудовые затраты и небольшие расходы по транспортировке материалов основания. В случае свайного основания придется выполнять больший объем работ.

Бетон для заливки можно сделать своими руками, а можно купить готовый на заводе. Фундамент в виде ленты лучше залить заводской смесью, что будет гарантом качества бетона.

Особенно важно соотношение цемента, песка и щебня в смеси. Марка бетона определяется из стеновых материалов и этажности дома. Как правило, достаточно марок М250 или класса В20.

Чтобы построить монолитный цокольный этаж в частном доме своими руками проводят разметку территории и монтируют опалубку. Раствор лучше заливать в один прием, чтобы не было швов и стыков.

Периодически заливаемую массу нужно протыкать штырем, чтобы выпускать воздух, который образует пустоты. Наиболее быстрым способом является бетононасос.

Пошаговая инструкция строительства дома с цокольным этажом:

Зачистка территории, где строим, а также делается разметка расположения котлована;
Выкапывания котлована;
Уплотнение почвы в основании;
Обустройство подушки из песка в 50 см;
Установка деревянной опалубки, можно её сделать несъемной из пенополистирола;
Укрепление бетона арматурой, используя стержни в 12 мм;
Заливка бетонного раствора;
Ожидание набора прочности бетона, примерно пара недель. Полное высыхание будет через 4 недели;
Гидроизоляционные работы и теплоизоляционные материалы;
Отсыпка обратным методом всех щелей между стенами и котлованом песком средней фракции.

Ленточный фундамент делается глубоким. Это потребует большого количества работ, но крайне важно сделать в подполье надёжную защиту от протечек и холодного воздуха.

Отделка фасада нижней части дома

По окончании работ выполняется финишная облицовка фасада дома, в том числе плитами под камень. Такая отделка обладает прочным декоративным слоем, при этом здание приобретает прочную облицовку.

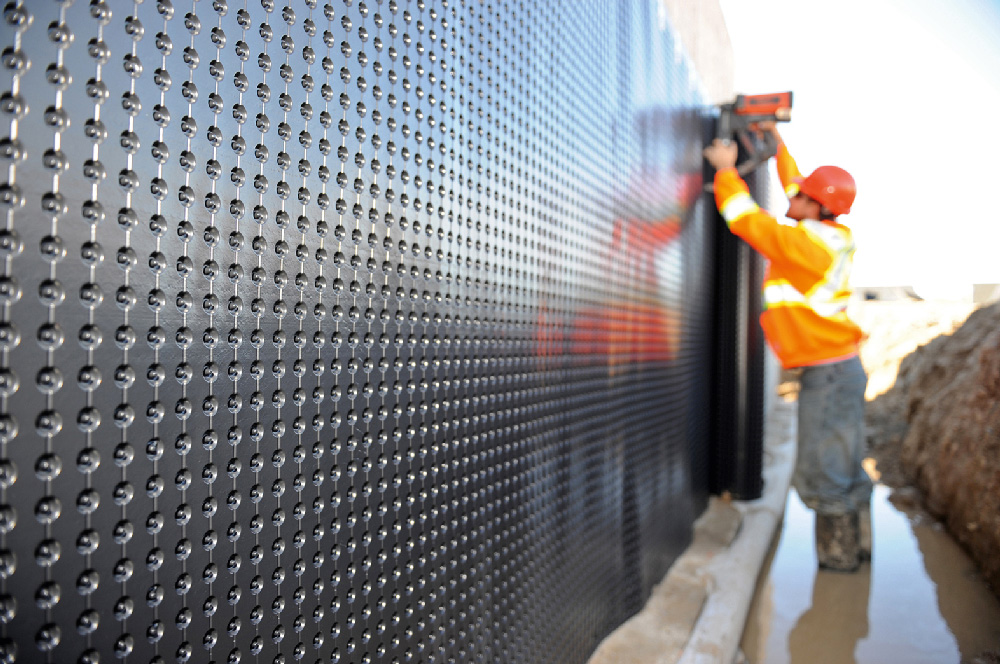

Современные дренажные мембраны из полиэтилена высокой плотности обладают достаточной прочностью и стойкостью к агрессивным химическим воздействиям, поражению плесневыми грибками и бактериями, а также повреждению корнями растений. Фото: «ТехноНИКОЛЬ»

Согласно строительным нормам, цокольным считается этаж, заглублённый в грунт не более чем на ½ своей высоты, но часто этот термин применяют к любому этажу, имеющему как подземную, так и надземную часть. Обеспечить комфорт здесь намного проще, чем в подвале, где основное освещение - искусственное и не обойтись без принудительной вентиляции. И всё же обустроить в «цоколе» уютные жилые комнаты проблематично - этому мешают недостаток солнечного света и (обычно не более 2,4 м). Зато здесь можно компактно разместить все подсобные помещения, сэкономив тем самым место на участке и избежав расходов на возведение дополнительных построек и пристроек. Хозяйственная часть, скорее всего, не займёт всю площадь уровня - её целесообразно дополнить рекреационной зоной, состоящей, например, из спортивного зала и сауны с душевой. Однако планировка «цоколя» и обустройство расположенных там помещений - тема для отдельного большого разговора, а в этой статье мы обсудим аспекты, касающиеся возведения ограждающих конструкций здания.

На болотистых участках вместо подвального и цокольного иногда возводят первый нежилой (хозяйственный) этаж с бетонными полами на уровне отмостки и дорожек. При этом не требуется проводить трудоёмкие работы по выемке грунта, гидроизоляции стен и монтажу дренажной системы.

Строительство цокольного этажа почти всегда оправдывает себя на сухих возвышенных участках, особенно при остром дефиците площади под застройку и/или если проектируется здание с тяжёлыми стенами, требующими заглублённого плитного (плитно-ленточного) фундамента. Фото: ShutterStock/Fotodom.ru

Снизить затраты на отопление поможет наружное утепление цоколя листами ЭППС. Фото: «Пеноплэкс»

Основанием для наземного этажа может служить ростверк свайного , утеплённая плита или плавающая лента, а его стены следует возводить из материалов, способных выдержать более 100 циклов замораживания/размораживания (например, бетонных или полистиролбетонных блоков), либо защищать влагостойкой облицовкой. Недостатком такого архитектурно-планировочного решения является менее удобный доступ на жилые уровни и «отрыв» репрезентативной зоны дом от приусадебной территории.

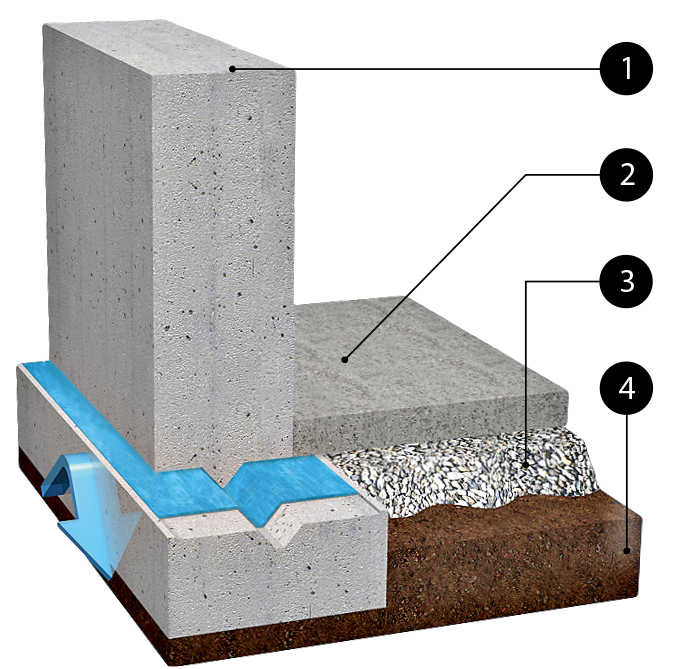

Герметизация «холодного шва» у подошвы фундамента

1 - подземная часть стены цокольного этажа (монолитная железобетонная лента); 2 - пол цокольного этажа (армированная стяжка по гравийной подсыпке); 3 - уплотнительная лента Delta Footing Barrier (комбинация вспененного полиэтилена и нетканого полиэстрового полотна); 4 - подошва фундамента. Фото: Dörken

На каком грунте лучше возводить цоколь

Если задействовать современные технологии, то дом с цокольным этажом можно возвести в любой местности и почти на любом грунте, однако данное решение не всегда оказывается экономически выгодным. Начинать расчёты и принимать решение можно только после проведения георазведки.

Для уплотнения стыков между плитами и блоками можно применять модифицированный раствор или специальный нерасширяющийся полиуретановый клей. Фото: Ytong

«Противопоказанием» к строительству цокольного этажа является высокий (менее 2 м от поверхности) уровень грунтовых вод. При таких условиях крайне сложно качественно провести работы по гидроизоляции подземной части здания, к тому же постоянное воздействие воды и боковое давление промерзающего влажного грунта резко сокращают срок службы гидроизоляции, и влага начинает проникать сквозь пол и стены.

Также серьёзным препятствием станет слой пористой просадочной породы под фундаментом. В этом случае потребуется дополнительное , а это намного увеличит стоимость строительства.

Наконец, крайне сложно построить цокольный этаж на скальном грунте: разрушение скалы, даже с применением современной техники, слишком трудоёмко.

В остальных же случаях цокольный этаж может оказаться вполне рентабельным, хотя, разумеется, нельзя верить фирмам, обещающим построить его за цену ленточного фундамента. Как, впрочем, и заявлениям о том, что подземный этаж обойдётся вдвое дороже надземного. Подобные расчёты, особенно если принимать во внимание эксплуатационные расходы, требуют профессионального подхода и должны проводиться индивидуально по каждому проекту.

Оклеечная и проникающая гидроизоляция необходима не только для защиты помещений от протечек, но и для предохранения от коррозии арматурного каркаса бетонной конструкции. Фото: «Пенетрон»

Строительство цокольного этажа

Цокольный этаж помещается внутри плитно-ленточного фундамента, строительство которого требует проведения не только тщательной георазведки, но и масштабных земляных и бетонных работ.

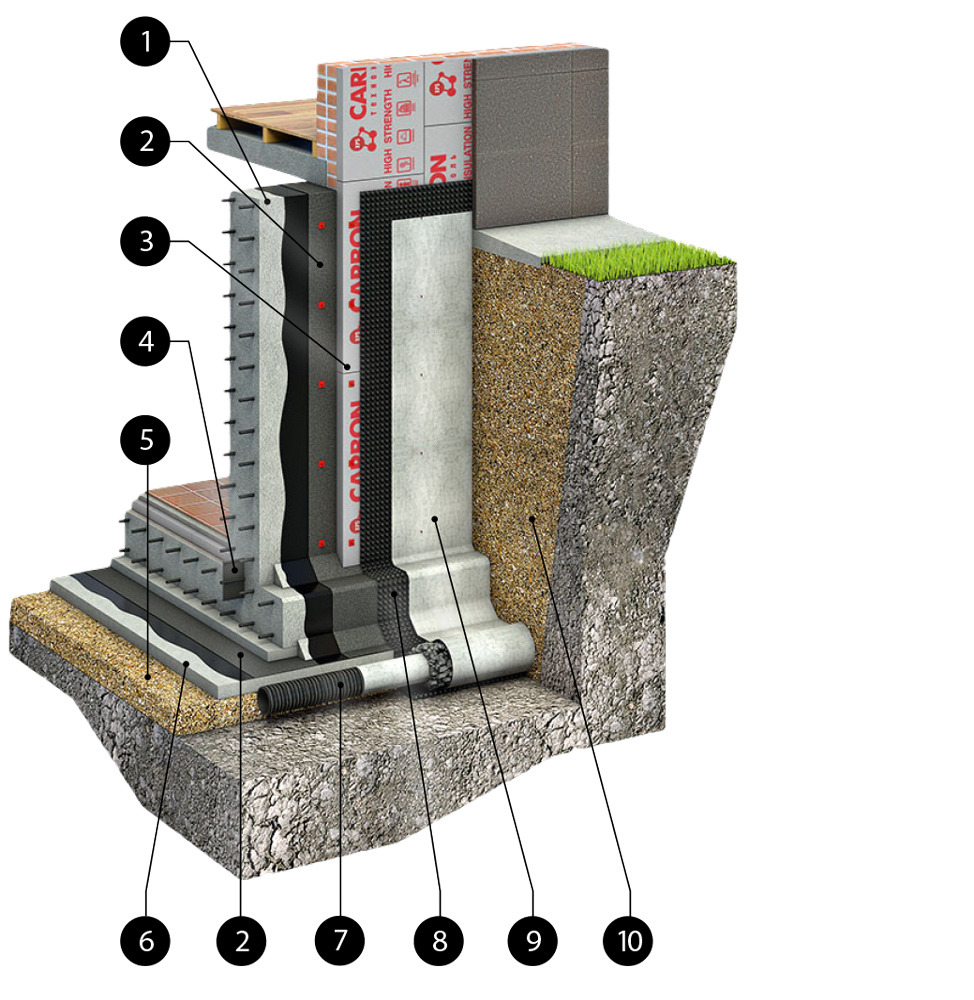

Схема устройства подземной части цокольного этажа

1- фундамент; 2 - гидроизоляционная мембрана, прикленная слоем бутумно-полимерной мастики; 3 - теплоизоляция (листы ЭППС); 4 - гидрошпонка (эластичная защита от протечки холодного шва); 5 - гравийная подсыпка; 6 - бетонная подготовка («подбетонка»); 7 - подошвенный дренаж; 8 - пристенный дренаж (профилированная мембрана); 9 - фильтрующий слой (геотекстиль); 10 - засыпка. Фото: «ТехноНИКОЛЬ»

Разработка котлована

На этом этапе не обойтись без экскаватора, однако последние 20–30 см выкапывают вручную. Это необходимо для того, чтобы фундамент гарантированно покоился на плотном грунте, иначе он даст значительную усадку, в результате которой может пострадать наружная тепло- и гидроизоляция ленты фундамента (то есть подземной части стен цокольного этажа).

Цокольный этаж, как правило, уместен на склонах, где объём земляных работ меньше, а основная масса талой и дождевой воды отводится с помощью поверхностного дренажа.

Подготовка основания для плиты фундамента

На дно котлована насыпают подушку из крупного щебня толщиной не менее 20 см, выполняющую функцию выравнивающего слоя и пластового дренажа. Внутри подушки, с шагом около 1,5 м прокладывают укутанные в геотекстиль перфорированные трубы-дрены, которые затем соединяют с трубами пристенного подошвенного дренажа. (Цокольному этажу всегда грозит подтопление сильными дождями и паводками, поэтому даже при низком уровне грунтовых вод пренебрегать устройством глубинной дренажной системы нельзя.)

Подушку тщательно трамбуют, а затем выполняют «подбетонку» (заливают стяжку из низкомарочного бетона) толщиной около 5 см, поверх которой укладывают два слоя рулонной гидроизоляции либо профилированную мембрану из полиэтилена высокой плотности (например, «ТЕФОНД Плюс» или Planter Standart) с обязательной проклейкой или свариванием стыков.

Заливка плиты фундамента

Толщина фундаментной плиты, в зависимости от расчётных нагрузок, - от 250 до 500 мм. Её усиливают металлокаркасом, вязанным из арматурного прутка диаметром от 12 мм; при этом нижний уровень арматуры следует располагать на пластиковых дистанционных опорах, например Planter Base.

Качественно залить монолитный плитно-ленточный фундамент невозможно без использования бетона заводского изготовления, доставляемого на объект автомиксерами и подаваемого насосом.

Строительство стен цокольного этажа

К этому этапу приступают, после того как плита наберёт не менее 70 % прочности, то есть спустя 7–30 дней (в зависимости от температуры воздуха). Таким образом, между стеной и плитой всегда присутствует так называемый холодный шов. Его герметизируют различными способами, но одним из наиболее эффективных является прокладка каучукового шнура либо специальной эластичной мембраны и тщательная наружная гидроизоляция.

Монтаж основных элементов осуществляют с помощью подъёмной техники, но многие операции выполняют вручную, пользуясь рычаговыми приспособлениями. Фото: Ytong

Стены цокольного этажа лучше всего возводить из высокомарочного монолитного железобетона, связав их арматурный каркас с каркасом плиты (для этого последний делают с выпусками длиной не менее 0,7 м). Оптимальная толщина ленты ограждения - 250–300 мм.

Иногда стены выкладывают из фундаментных блоков, однако такая конструкция более подвержена протечкам и требует крайне тщательной гидроизоляции. Ненесущие перегородки возводят позже - из кирпича, блоков или по .

Даже если на нулевом уровне расположены только технические помещения, он должен отапливаться. Фото: ShutterStock/Fotodom.ru

Типичные ошибки при строительстве цокольного этажа

Принятие решения об устройстве цокольного этажа после возведения ленточного фундамента (без плитного основания). Надёжно герметизировать стык пола со стеной при таком способе строительства крайне сложно.
Отказ от пластового и пристенного дренажа на территориях с большим количеством осадков и обильными паводками. Продолжительное воздействие воды и льда ведёт к повреждению гидроизолирующего слоя.
Строительство стен цокольного этажа из фундаментных блоков на подвижных грунтах и склонах. Велика вероятность сдвига блоков под давлением грунта и нарушения герметичности стен.
Низкое качество бетонных работ - ошибки при вязке арматуры, многочисленные длительные паузы при бетонировании, укладка бетона без вибротрамбования.

Выбор гидроизоляционной системы для заглублённых частей дома необходимо начинать на стадии проектирования сооружения, учитывая при этом множество факторов - от гидрогеологических условий на участке до мероприятий по охране окружающей среды и от химического состава подземных вод до квалификации производителя работ. В общем случае система состоит из следующих элементов: водонепроницаемый бетон (первичная защита), гидроизоляционное покрытие (вторичная защита), дренажная система, элементы утепления и защиты гидроизоляционного покрытия, системы кондиционирования и вентиляции помещений. Оценить и предусмотреть все возможные воздействия на гидроизоляцию очень сложно. Поэтому, как показывает практика, эффективным является создание двух-трёхуровневой гидроизоляционной системы.

Андрей Зубцов

Ведущий технический специалист «ТЕХНОНИКОЛЬ»

Финальные работы при строительстве цоколя

Гидроизоляция и утепление стен

Как правило, для защиты от влаги на стены наклеивают или наплавляют один-два слоя армированного стеклохолстом рулонного материала на битумной (битумно-полимерной) основе, например «Техноэласт ТЕРРА» или «Техноэласт АЛЬФА» («Технониколь»). Другой вариант - нанесение проникающего (капиллярного) цементно-полимерного состава, скажем «Пенетрон» или «Гидротекс-В», однако он непригоден для конструкций из фундаментных блоков (микротрещины в швах ведут к нарушению герметичности стен). Обмазочная гидроизоляция тоже вполне функциональна при условии её защиты от повреждений рулонным материалом или слоем теплоизоляции.

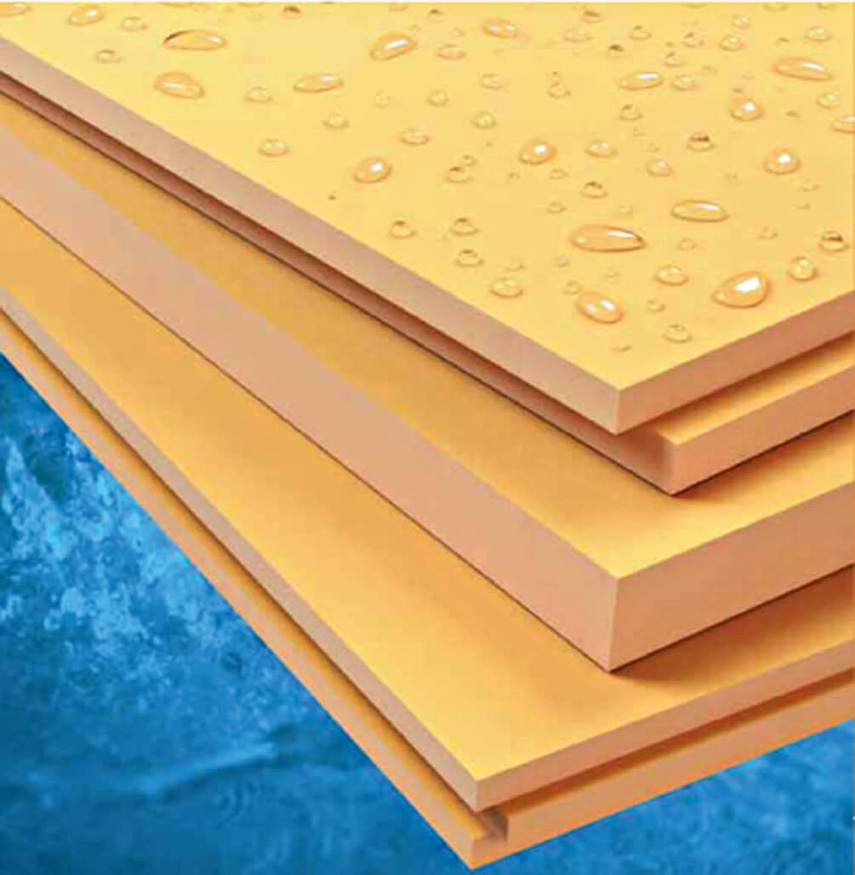

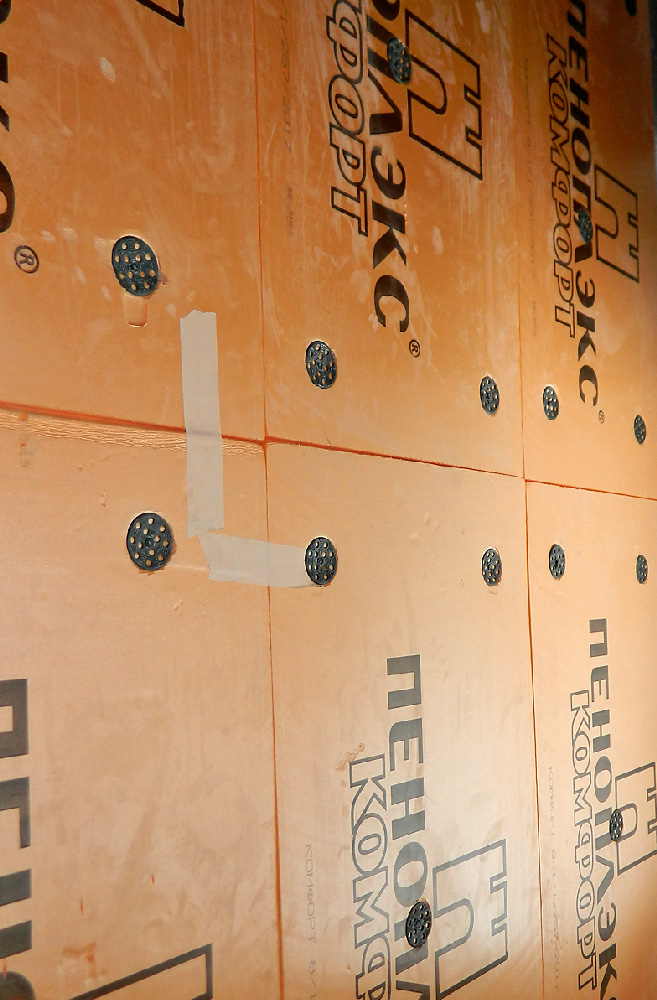

Теплоизолируют цокольный этаж листами экструдированного пенополистирола (ЭППС). Этот материал обладает очень низким водопоглощением и даже в грунте сохранят свои свойства как минимум в течение 30 лет. На подземной части фундамента листы ЭППС фиксируют полимерно-битумной мастикой, а на надземной - мастикой и пластиковыми тарельчатыми дюбелями.

Фото: Владимир Григорьев/Burda Media

Устройство дренажа

Траншею вдоль стен, как правило, засыпают крупнозернистым песком или пескогравием, но предварительно завершают монтаж дренажной системы - укладывают дрены по периметру и устанавливают по углам накопители, из которых вода будет отводиться в дренажный колодец. Впрочем, многие специалисты считают, что на глинистых грунтах лучше выполнить вместо пристенного кольцевой поверхностный дренаж вдоль отмостки, устроив у стен гидрозатвор из глины; необходимость в отводе воды от подошвы фундамента при этом сохраняется.

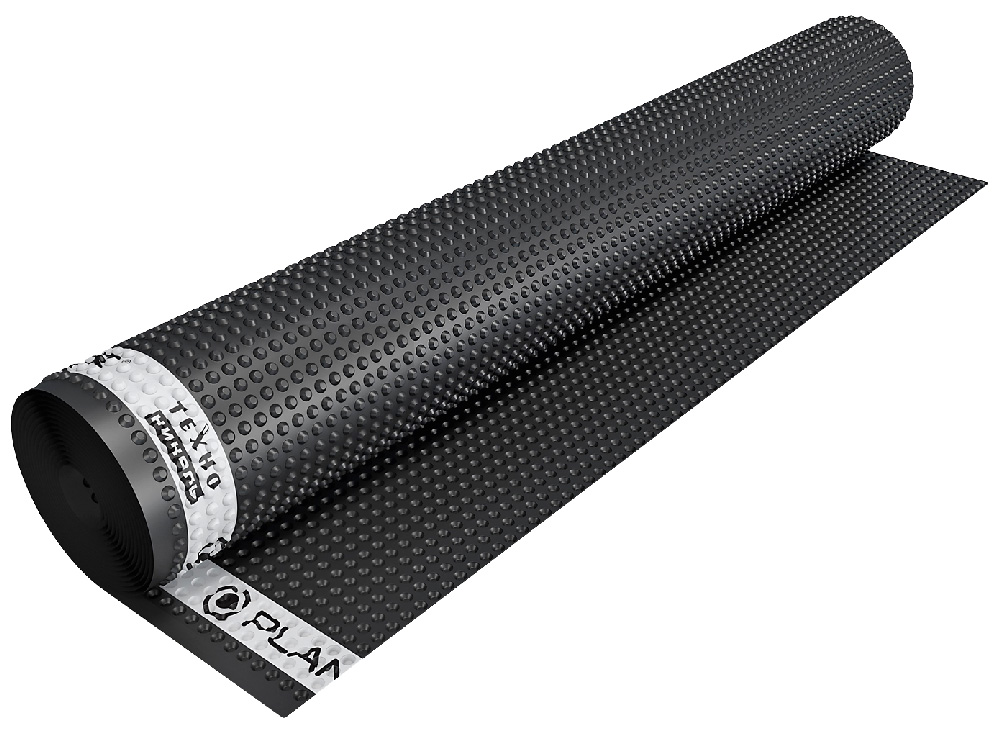

Профилированная дренажная мембрана обеспечивает сток воды вдоль стенки фундамента к подошвенным дренам, ослабляя тем самым гидростатическое давление на подземные конструкции здания. Фото: Tegola

Монтаж перекрытия

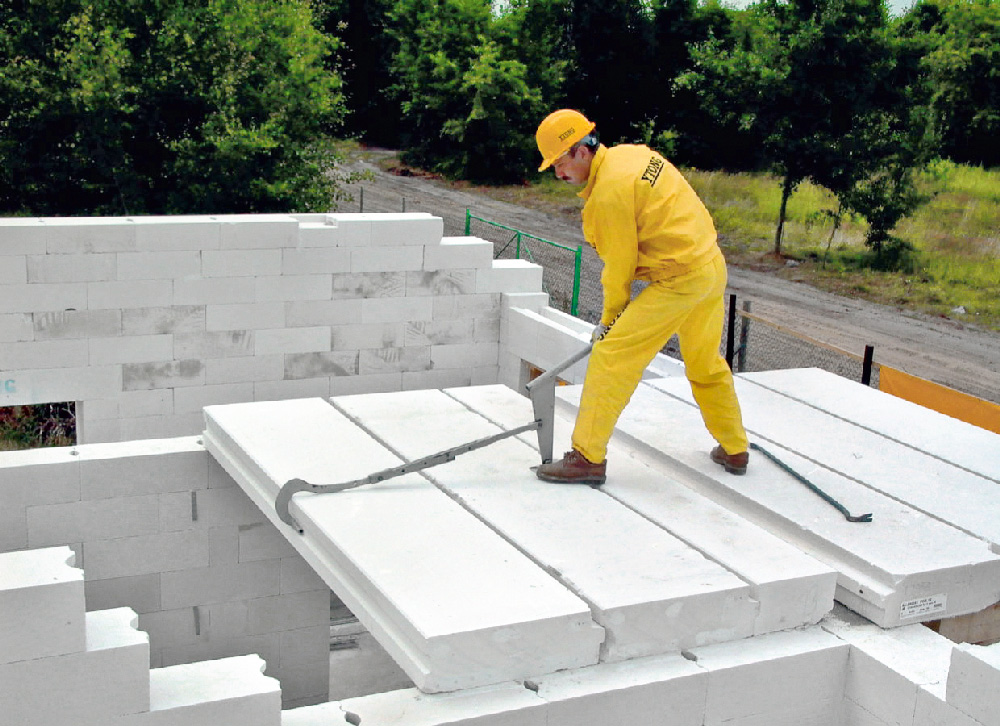

Наиболее распространённый вариант - сборная железобетонная плита из элементов заводского производства. В последнее время классические пустотные плиты нередко заменяют изделиями из лёгкого железобетона, обладающими достаточной прочностью при лучших теплоизоляционных свойствах. Перекрытие по деревянным балкам намного менее долговечно и может оказаться «зыбким».

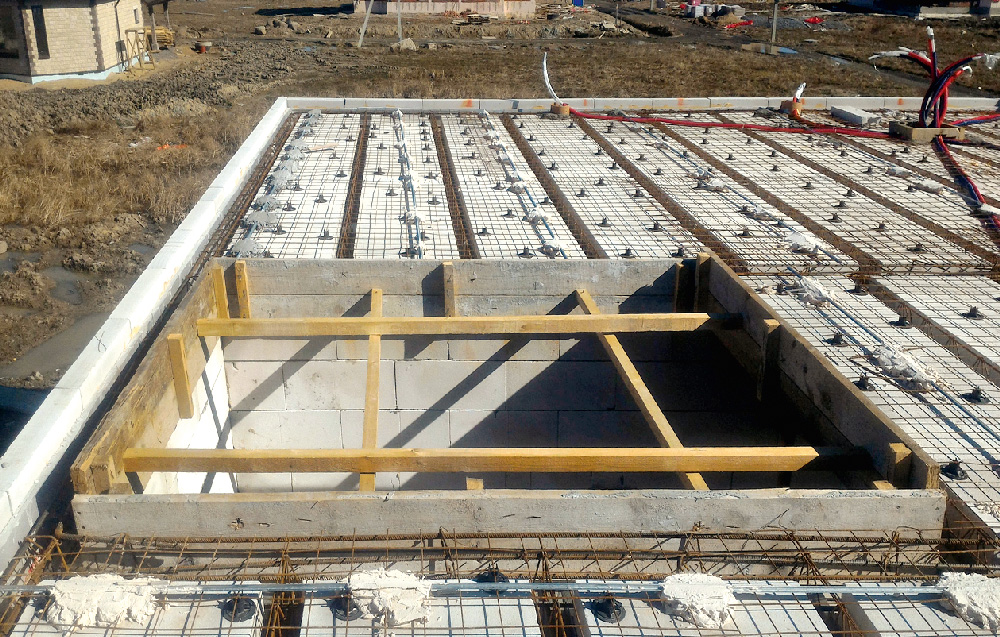

При сборно-монолитной технологии легко возвести перекрытие с проёмом любой площади и формы. Фото: «Марко»

Схема устройства сборно-монолитного перекрытия

1- каркас бетонного пояса; 2 - стальная профильная балка перекрытия; 3 - блок-вкладыш из конструкционного ячеистого бетона; 4 - арматурная сетка; 5 - цементно-песчаная стяжка толщиной около 50 мм; 6 - элемент утепления (защита от промерзания тонкой части стены). Фото: «Марко»

Отделка цоколя

Утеплённый листами ЭППС цоколь можно оштукатурить по сетке и облицевать клинкером или массой не более 50 кг/м2. Или прикрепить к бетонной стенке сквозь утеплитель каркас из алюминиевых профилей и обшить цоколь полипропиленовыми или фиброцементными цокольными панелями. Последние хоть и уступают плитке в декоративности, но менее требовательны к качеству производства работ и обойдутся в полтора-два раза дешевле.

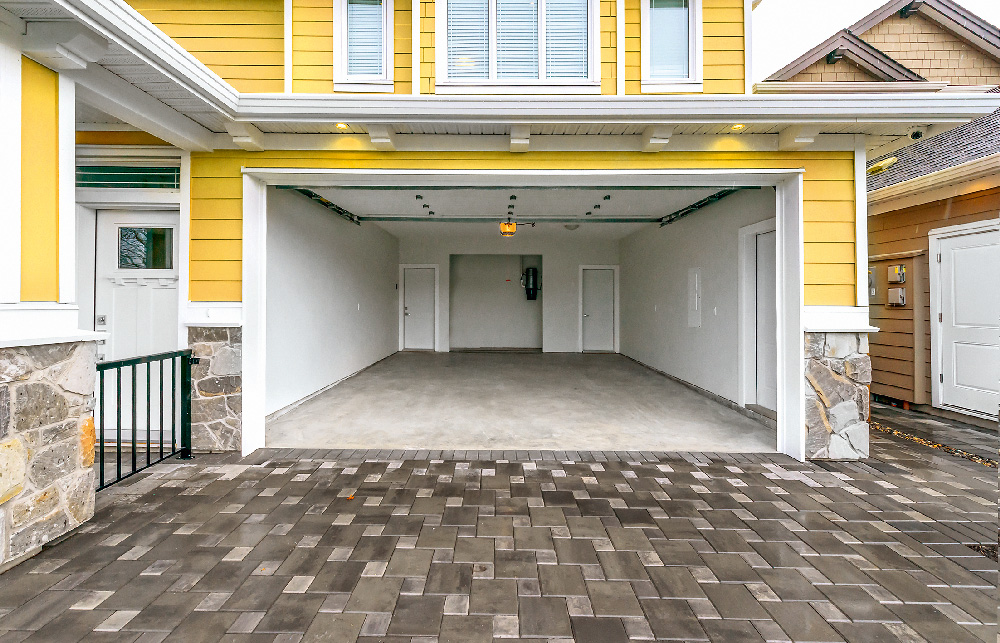

Подземный паркинг

Тёплый гараж на цокольном этаже - мечта многих будущих домовладельцев. Однако необходимо заранее знать трудности, связанные с его эксплуатацией. Главная из них - дождевая и талая вода, стекающая вниз по пандусу, а также снег и наледь, мешающие подъёму и спуску. Решить первую проблему поможет система связанных друг с другом дренажных каналов, один из которых обязательно располагают поперёк въезда перед воротами, а остальные - по центру помещения или у стен, в зависимости от разуклонки пола. Система включает накопительную ёмкость, в которой устанавливают автоматический дренажный насос, перекачивающий воду в ливневую канализацию, придорожный кювет или на понижающийся рельеф.

Чтобы поддерживать в цокольном гараже нормальную влажность воздуха, требуется принудительная вытяжка либо канальная приточно-вытяжная система. Вытяжные отверстия лучше всего расположить поблизости от пола, так как именно здесь скапливается сырой и холодный воздух. На 1 м 2 площади гаража необходимо около 5 см2 площади вытяжных каналов. И не стоит пренебрегать гибким рукавом, подключаемым к выхлопной трубе на время прогрева двигателя.

Бороться со снежным накатом и наледью на пандусе поможет система электрообогрева на основе замоноличенных в бетон или уложенных под покрытие бронированных нагревательных кабелей. Но при сильных морозах и обильных снегопадах пандус придётся чистить и посыпать противогололёдным средством. Фото: ShutterStock/Fotodom.ru

Утеплять цокольный этаж необходимо, так как сопротивление теплопередаче его бетонных стен не превышает 0,6 м² °С/Вт. Утепление плитами ЭППС толщиной 100 мм позволит увеличить это значение до 3,4 м² °С/Вт, что даже несколько превышает требования строительных нормативов к внешним стенам в средней полосе России. Утеплитель следует монтировать с наружной стороны, поверх гидроизоляции, чтобы последняя была защищена от механических повреждений при обратной засыпке грунта, его усадке и морозном пучении. При утеплении изнутри помещений гидроизоляцию следует дополнительно закрывать водостойкими листовыми материалами (например, асбестоцементными плитами) или профилированными мембранами из полиэтилена высокой плотности. Кстати, последний вариант увеличивает эффективность пристенного дренажа.

Илья Кормухин

Инженер-проектировщик компании «ДСК лето-строй»

Цокольный этаж представляет собой полностью или частично заглубленный этаж здания ниже уровня земли. Как правило, в таком помещении оборудуют хозяйственные помещения или гараж для автомобиля. Однако индивидуальные проекты домов предусматривают в цокольном этаже баню, сауну , спортзал, бассейн и т. п. В некоторых случаях строительство цокольного этажа является прекрасным решением, особенно если дом расположен на склоне. За счет этого можно эффективно увеличить жилую площадь всего здания. Поэтому если вы еще не начинали строительство дома, то вам будет полезно ознакомиться с предоставленной статьей, из которой вы узнаете для как сделать цокольный этаж и обустроить, а также для каких целей его можно использовать.

Цокольный этаж одновременно может служить фундаментом всего здания и жилым помещением. Главной особенностью при его обустройстве является выполнение требований по размеру, прочности и внутреннему пространству. Так, регламентированная высота потолка должна быть не меньше 2,5 м. Однако в некоторых случаях заглубление ограничивается наличием высоким грунтовых вод. Поэтому цокольный этаж может быть выше уровня земли. В тех случаях, когда подземные воды расположены глубоко, это помещение полностью скрывается в грунте.

Не стоит полагать, что цокольный этаж – это подвал. На самом деле он может полностью считаться полноценным этажом, но только при правильном его обустройстве.

Для примера, если грунтовые воды располагаются не меньше 1 м от поверхности земли, то под постройку выкапывать котлован не стоит. При этом надземную часть цоколя следует засыпать грунтом. В таком случае можно искусственно заглубить нулевой этаж. Однако такое решение повлечет за собой большие трудозатраты. Также дополнительно необходимо организовать качественный дренаж вокруг здания.

Итак, цокольный этаж можно использовать для расположения таких помещений:

кладовка;
гараж;
винный погреб;
игровая комната;
гостиная;
спальня;
подсобка;
жилая комната;
тренажерный зал;
домашний кинотеатр и прочее.

Как видно, практически нет ограничений по тому, как использовать эту полезную площадь. Еще одна из положительных сторон этого помещения в том, что увеличиваются теплоизоляционные качества всего дома.

Цоколь различается по своему оформлению и бывает 3 видов:

выпирающий;
заглубленный;
вровень со стенами.

Если стены слишком тонкие и помещения цоколя ниже уровня грунта, то используется первый вариант, так как появляется возможность сделать его теплее. Заглубленный цоколь один из самых распространенных. По внешнему виду он выглядит достаточно красиво. Отвод воды, которая стекает с фасада предотвращает наличие высокой влажности. Что касается заглубленного варианта, то многие специалисты в сфере строительства не рекомендуют строить его. В таком случае полностью теряется эффект присутствия цокольного этажа, а на стенах нужно будет изготавливать мощную гидроизоляцию.

Существуют некоторые особенности по выбору толщины стен. Главным образом это будет зависеть от нескольких факторов, а именно:

толщина и материал вышерасположенных стен;
характеристики грунта;
климатические условия в вашем регионе.

Итак, определившись с тем, как будет осуществляться строительство и какой тип цоколя вы хотите, можно приступать к подготовительным и строительным процессам.

Этап работы, связанный с разметкой подразумевает под собой следующие действия:

Проектирование цокольного этажа, а также определение назначения той или иной комнаты.
Расчеты по несущей способности фундамента и стен подземного этажа. Здесь рекомендуется заложить на 30% большей прочности фундамент. Так, можно будет иметь большую уверенность в прочности всей конструкции.
Расчистка и разметка строительной площадки. Этот этап работы достаточно ответственный, поэтому зачастую лучше обратиться к квалифицированным специалистам.
Вынос контура перегородок и несущих стен.

То, насколько тщательно подойти к каждому подготовительному этапу, напрямую повлияет на прочность строения.

Не во всех случаях возможно сделать фундамент, который действительно хочется. Причина кроется в особенности грунта того или иного региона. В некоторых климатических зонах, обустройство некоторых типов фундамента вообще невозможно. Поэтому рассмотрим несколько вариантов фундамента, которые можно возводить для цокольного этажа.

Свайный фундамент . Этот тип постройки актуален на пучинистом грунте с высоким залеганием грунтовых вод. Что касается цокольного этажа, то в таком случае эксплуатация нулевого этажа не представляет собой никаких проблем и боязни каких-либо воздействий на фундамент. Единственный минус такого метода – особая специфика строения дома.
Плитный фундамент. Такой тип фундамента подходит для болотистой почвы со слабым грунтом, а также с водонасыщенным песком. При таком исполнении нулевой этаж будет похож на короб, сверху которого будет строиться основная часть дома. В условиях слабого грунта, плитный фундамент предотвратит проседание, так как вес здания будет равномерно распределяться по всей поверхности плиты.
Ленточный фундамент . Если грунт на вашем участке не проблемный, то этот тип фундамента оптимальный.

Ширина фундамента нулевого этажа полностью зависит от характера стен основного строения. Возьмем за основу пример каркасного дома. В таком случае ширина фундамента может быть:

При свайном фундаменте – 300–500 мм. Соответственно толщина стен может быть равной фундаменту. При этом под отделку фасада, вентиляционного зазор и наружной отделки возводить основание не нужно.
При монолитной плите ширина фундамента должна соответствовать ширине стен цокольной части здания.
При малозаглубленном ленточном фундаменте ширина равная стенам нулевого этажа. Но это в том случае, когда на цокольном этаже не будет обустраиваться бетонная стяжка.

Обязательно продумайте места отверстий для обустройства вентиляционных каналов. Их необходимо указать на общем проекте фундамента. Согласно стандартам и регламентированным нормам СНиП их должно быть от 12 до 24.

Для нулевого этажа должна выполняться в 2 слоя. На выбор гидроизоляционного материала влияет несколько факторов:

материал стен;
климатические условия;
тип почвы и пр.

Гидроизоляцией должна быть покрыта вся вертикальная и горизонтальная поверхность строения. Также необходимо покрыть все места соприкосновения с землей.

Можно использовать толь или рубероид. Такая гидроизоляция обойдется вам сравнительно недорого. Как вариант – битумная мастика. Особых правил по нанесению гидроизоляции нет. Главное тщательно защитить и покрыть все участки фундамента от проникновения влаги.

Ниже будет приведена подробная инструкция всех действий при строительстве цокольного этажа своими руками. Стоит выделить процессы, которые необходимо выполнить:

Для начала производится разметка участка согласно проекту здания.
Роется котлован по периметру застройки. Глубина также определяется проектом, но он не должен быть глубже чем подземная часть фундамента на 500–600 мм.
Из щебня и гравия, фракции 50 мм производится подсыпка, а также слой песка. Каждый из этих слоев должен быть не меньше 100 мм.
Каждый слой трамбуется. Песок, в свою очередь, поливается водой. Это обеспечит более качественное уплотнение.
После трамбовки заливается основание из бетона М100 толщиной в 5 см. Этот слой необходим для выравнивания основания для укладки плиты пола нулевого этажа. Также он необходим для дополнительной гидроизоляции.
Когда бетон полностью высох, укладывается рулонный гидроизоляционный материал в 2 слоя. Соединяется он битумной мастикой.
После изготовления основания, можно приступать к сооружению внешней опалубки.
Но для начала заливается плита пола. Она также будет служить основанием для стен фундамента.
Строить опалубку можно из несъемных щитов или досок. Опалубка обязательно армируется.
Для армирования купите рифленую арматуру Ø10 см. Между собой она связывается проволокой.
В местах, где будут возводится стены, дополнительно монтируется арматура в вертикальном положении.

Для заливки рекомендуется использовать бетон М250 или М300.
Плита заливается толщиной в 200 мм, можно и больше.
Залитый раствор необходимо пробить виброрейками и глубинным вибратором, чтобы вышел воздух.
Поверхность должна быть ровной. Залитый бетон необходимо оставить на 4 недели.
Чтобы ускорить процесс стройки, параллельно можно начать строить опалубку для стен.
Некоторые специалисты рекомендуют использовать несъемные полипропиленовые щиты, которые одновременно будут служить в качестве утепления.
Также выполняется армирование в продольном направлении стены.
Прутья арматуры перевязываются с установленными ранее вертикальными прутьями.
Согласно предусмотренному проекту, оставьте проемы для дверей. А для прокладки коммуникаций, заложите гильзы из металлической трубы.
Заливать стены можно слоями или полностью. Если вы решили заливать слоями, то каждый последующий необходимо заливать, не дожидаясь полного высыхания предыдущего.

В целом вся конструкция набирает свою прочность по истечении 28 дней.

Теперь пришло время выполнить гидроизоляцию цокольного этажа. Можно использовать обмазочный или оклеечный материал. Внутри лучше всего применять проникающую изоляцию. Она не будет нарушать парообмена, а также увеличит прочность конструкции.

Обшить наружные стены лучше всего натуральным камнем. Такая отделка очень долговечна, т. к. этот материал отличается крепостью. В результате стена будет защищена от разложения и резких перепадов температуры. Поэтому можно использовать мрамор, известняк или гранит.

Одним из самых современных отделочных материалов является цокольный сайдинг. Такой пластик способен справиться с суровым климатом, а на солнце не выгорает. Его установка осуществляется на специально изготовленный каркас/обрешетку.

Что касается внутренней отделки стен, то предварительно необходимо решить для какой цели будет использоваться то или иное помещение. Поэтому предварительно потребуется провести отопление и другие коммуникации, например, канализация, водопровод и свет. Изнутри стены также штукатурятся, утепляются пенополистиролом, пеноплексом или пенным утеплителем.

Для обшивки стен лучше выбирать влагостойкие материалы.

Для начала производится утепление пола:

Первым делом делается подушка из песка.
Далее застилается рубероид.
При настиле рубероида избегайте пропусков.
Сверху монтируется арматура из железной решетки.
Затем производится заливка пола бетоном М400 или М300.

В зависимости от предназначения помещения, утепление пола может выполняться по-разному. Например, в гостиной или спортивном зале можно на пол уложить систему «Теплый пол», он может быть электрическим или водяным. Что касается бытовых помещений, то достаточно уложить арболитовые плиты или засыпать полы керамзитом толщиной до 100 мм.

Сверху утепления заливается финишная стяжка из бетона.

Одним из последних этапов строительства является изготовление перекрытия. Здесь существует несколько технологий:

Монолитная ЖБИ плита.
Сборно-монолитная плита.
Деревянное перекрытие.

Рассмотрим пошагово установку монолитной ЖБИ плиты:

Для начала необходимо соорудить опалубку с обязательным армированием.
Вся конструкция закрепляется стойками с шагом в 1 м.
Плита должна заходить на стены, на 150–200 мм.
Теперь изготавливаете арматурный пояс.
На стены он должен заходить на 40–60 мм.
С интервалом 150 мм устанавливается арматура.
Следующим этапом будет заливка монолитной плиты толщиной до 200 мм.

После заливки необходимо подождать около одного месяца, чтобы перекрытие высохло.

Если говорить за сборно-монолитную плиту, то в этом случае монтаж перекрытия осуществляется при помощи спецтехники. Важно учесть, что такие перекрытия имеют свои стандарты, поэтому могут не подойти для каждого проекта. Так, для ее монтажа необходимо провести следующие работы:

По всему периметру цоколя сооружается каменная кладка до высоты перекрытия.
После кладется гидроизоляция и заливается небольшим слоем раствора.
На следующем этапе собираются стальные каркасы, в которые будет осуществляться монтаж сборно-монолитной плиты.
При установке между плитами будет оставаться пространство. Его необходимо заполнить бетоном. В результате получится цельная конструкция.

Также рассмотрим технологию по изготовлению деревянного перекрытия, преимущественно она применяется для деревянных домов:

Монтируются деревянные балки.
Края балок обворачиваются рубероидом, а после их можно класть на цоколь.
В стенах предварительно изготавливаются проемы для балок.
В эти проемы следует положить утеплитель.
После установки балок с нижней стороны производится крепеж небольших брусков.
К ним прикручиваются доски наката.
На накат расстилаете рубероид и утеплитель толщиной до 150 мм.

Строительство цоколя из бетонных блоков

Если вы в поисках экономичного варианта обустройства цокольного этажа, то бетонные блоки как ничто лучше подходят для выполнения задачи. Этот материал достаточно крепок, хорошо отталкивает влагу, переносит перепады температур, не поддается плесени и грибку. Если говорить о недостатках, то – это обязательное использование спецтехники для их установки. Вручную с ними справиться невозможно.

Блоки устанавливаются по всему периметру будущей постройки. Между собой скрепляются цементом. Обязательно необходимо оставить углубления между блоками для проведения коммуникаций: водопровода, электричества, канализации, вентиляции. Что касается вентиляции, то отверстия должны быть над уровнем грунта не ниже 150 мм. Чтобы в оставленные отверстия не попал мусор, их лучше прикрыть.

Если цокольный этаж возвышается над уровнем земли, то позаботьтесь о месте для окон. В этом случае чем больше будут окна, тем лучше. Это обеспечит нулевое помещение естественным светом.

Чтобы после монтажа блоков не пришлось выделять много средств и материала для штукатурки стен, важно максимально ровно их устанавливать. Хотя блоки являются прочным материалам, сверху все равно нужно изготовить армопояс. Он необходим для того, чтобы выровнять весь ярус по горизонтали, так как все равно установить его идеально по уровню не получится.

Принцип всех подготовительных работ по установке пеноблоков, похож на работу с бетонными блоками. Фундамент заливается небольшим тонким слоем раствора для кладки первого ряда. Чтобы материал лучше схватился, цемент рекомендуется смачивать водой. Для начала производится кладка углов. После выравниваются стены по высоте и горизонтали. Между углами натягивается леска и вытягиваются основные стены цоколя.

После первого ряда необходимо нанести гидроизоляцию в жидком состоянии. Гидроизоляция наносится несколькими слоями. Каждый последующий слой наносится после высыхания предыдущего. После этого кладка пеноблоков продолжается на специальный клей.

Не забудьте, каждый ряд и тем более угол стоит проверять на предмет ровности. После окончания кладки, по всему периметру вырывается траншея глубиной до 50 мм. В нее укладывается арматура, которая по углам между собой сваривается. В заключение траншея заливается бетоном. Это будет случить усилением всей конструкции цокольного этажа.

Как это ни странно звучит, но склон только упрощает изготовление цокольного этажа. Идеальный склон считается до 9°. Так, нет необходимости рыть большой котлован. Достаточно часть массива вырезать из склона. В таких случаях оригинально смотрится гараж в цокольном помещении.

Если говорить о технологии, то первым делом изготавливается подушка и гидроизоляция. Дальнейший этап строительства описан выше.

Итак, из этой статьи можно было узнать, как правильно провести работы по строительству цокольного этажа. Если у вас есть личный опыт в строительстве, то оставляйте комментарии в конце этой статьи. Если же у вас остались вопросы, то за помощью можно обратиться к эксперту.

Видео

О том, как сделать самостоятельно цокольный этаж вы можете узнать из видео:

Немало домашних мастеров закладывают в план сооружения частного дома возведение цокольного этажа. Считается, что он делает эксплуатацию жилища рациональной и более экономичной. Разберемся, зачем нужен такой этаж и как можно построить его самостоятельно.

Цокольный этаж – выбираем оптимальный вариант

Возведение частных домостроений с интересующим нас ярусом причисляют к категории эконом-строительства. Под цокольным обычно понимают этаж, который полностью либо частично заглублен в землю. По сути, он представляет собой большой подвал, эксплуатируемый в качестве первого (или нулевого) уровня дома. В нем обычно обустраивают гаражи, разнообразные хозпомещения, бассейны, спортивные залы, сауны. Если частное жилище сооружается на скромном по площади земельном участке, цокольный этаж становится незаменимым. Он дает возможность существенно повысить полезную площадь дома. При этом не возникает необходимости расширения имеющегося участка, выделенного под застройку.

Также цокольный этаж:

Уменьшает нагрузки постройки на фундамент и стеновые поверхности, увеличивая тем самым ее общую надежность и прочность.
Улучшает микроклимат в доме. Цоколь можно качественно теплоизолировать и не проводить в него дополнительное отопление. При грамотном утеплении на нулевом уровне всегда будет сухо и тепло и без батарей.
Делает внешний вид дома более респектабельным и привлекательным.

Главный минус цоколя – необходимость во вложении финансовых средств в его возведение. Но получающиеся "лишние" квадратные метры дают возможность быстро отбить строительные затраты. Сократить их, кстати, совсем несложно, если цокольный этаж возводится своими руками. Технология его сооружения понятна и относительно проста.

Специалисты делят цоколи на заглубленные, выпирающие (выступающие) и построенные вровень с основанием дома. Какой вариант выбрать? Выпирающие сооружения оптимальны для жилищ с достаточно тонкими стенками. В выступающем цоколе, как правило, обустраиваются помещения для хранения различных предметов и конструкций, которые не часто используются, домашние мастерские.

Заглубленные сооружения прекрасно защищены от влаги. Тем самым они предохраняют несущие элементы жилого строения от негативного влияния погоды. Это и обуславливает популярность заглубленных цоколей. Они возводятся чаще всего. А вот конструкции вровень с фундаментом строятся очень редко. Они не обеспечивают должной защиты здания от влаги. Да и чисто внешне выглядят не лучшим образом. Дома с такими цоколями имеют не очень презентабельный облик.

Ключевые параметры цоколя – строим по уму

Описываемая часть домостроения является продолжением его фундамента. Вполне логично, что цоколь возводится из того же материала, что и основание. Такой подход считается оптимальным. Допускается сооружать нулевой ярус из материалов, использовавшихся для строительства стен. В большинстве случаев цоколь делают из:

кирпича;
цельного бетона;
заводских фундаментных блоков.

Напольную поверхность подземного помещения удобно обустраивать при помощи бетонной стяжки либо плит. При желании полы можно отделать деревянными изделиями. Если цокольный ярус над землей выступает на сравнительно большую высоту, в нем разрешается делать двери и окна. Важно! Оконные и дверные проемы никогда не пробиваются на северной стороне. Зимой на них будет налипать большое количество снега. Это приведет к деформированию установленных конструкций.

Стандартная высота цокольного яруса равняется 230–250 см. Если планируется сделать из него полноценный этаж, придется выкапывать котлован большей глубины, что не всегда рационально.

Толщину стен цоколя обычно берут идентичной толщине стенок самого дома. Но такой вариант подходит лишь для случаев, когда здание возводится на прочном, не подверженном подвижкам грунте. На проблемных почвах рекомендуется делать стенки более толстыми (на 20–25 см). А вот при строительстве дома из натуральной древесины в качестве материала для боковых поверхностей цоколя желательно выбирать бетонные полнотелые блоки.

Особое внимание следует уделить глубине котлована и подготовке площадки под него. Когда на участке отмечается обширное залегание грунтовых вод, требуется осуществить мероприятия, направленные на отведение их от строящегося основания. Проще всего выполнить осушение площадки либо проложить под будущим фундаментом специальную магистраль для дренажа.

Если грунтовые воды залегают высоко, желательно осуществить поднятие земли на месте строительства дома. Но такая процедура требует дополнительных финансовых, трудовых и временных затрат. Поэтому чаще всего на сложных грунтах цоколь углубляют на небольшое расстояние, довольствуясь более скромной высотой возводимого яруса.

Котлован – как выкопать и обустроить правильно?

Рытье котлована под фундамент – первый этап возведения нулевого уровня дома. Яму выкапываем по всей площади запланированного сооружения. Ее глубину делаем на 50–60 см больше величины залегания подземной части фундамента. Лишние сантиметры понадобятся нам для обустройства специальной подушки. Она снижает вероятность пучения почвы и выполняет важную функцию по отводу грунтовых вод.

Вырыть весь котлован вручную очень сложно. Здесь не стоит экономить. Заказываем экскаватор и дополнительно машину для отвоза от места работ выкопанного грунта. У нас должна получиться равномерно заглубленная яма. Поэтому экскаватор делает основную часть мероприятия, а затем нам предстоит лопатой снять последние 30–50 см земли вручную, а также выровнять углы котлована. Если на его дне имеется вода, откачиваем ее насосом. Можно и не использовать такое оборудование, а просто подождать некоторое время пока она не уйдет.

Переходим к обустройству подушки. Засыпаем на дно котлована слой гравия (как вариант – щебня) фракции не выше 50 мм. Трамбуем подсыпку. Ее высота должна получиться около 10 см. Сверху насыпаем слой песка. Утрамбовываем его, потом поливаем его обычной водой (желательно 2–3 раза). Это делается для качественного уплотнения песка.

Теперь смешиваем бетон (берем марку М100) с водой. Заливаем получившейся смесью утрамбованную поверхность. Получаем бетонный слой толщиной 5–6 см (не меньше). Он выровняет основу и будет играть роль гидроизоляции. После высыхания бетона дополнительно защищаем его от влаги, используя рулонные материалы (например, рубероид). Их следует монтировать в два слоя, соединяя между собой методом наплавки либо при помощи битумной мастики. Аналогичным образом они крепятся и к бетонной подушке.

Заливка плиты и бетонных стен – создаем сверхпрочную конструкцию

Начинаем возводить фундамент с запланированным цокольным этажом. Схема заливки плиты такова:

1. Сооружаем опалубку несъемного типа из досок либо щитов. Эти элементы соединяем воедино саморезами и небольшими деревянными брусками.
2. Армируем опалубочную конструкцию. Важно! Используем для плитного фундамента рифленые и в поперечном, и в продольном направлении прутки сечением порядка 10–12 см. Связываем их проволокой, уложив предварительно на направляющие.
3. На участках, где будут располагаться стены дома, дополнительно ставим (вертикально) арматурные стержни.
4. Заливаем опалубку (1 часть цемента М300, 3 части песка плюс вода). Бетон подаем без перерывов (за один раз). Толщина плиты должна получиться 20–25 см.
5. Пробиваем бетонный раствор виброрейкой и специальным вибратором (глубинным), тщательно ровняем залитую поверхность.

После этого придется подождать 4–5 недель, пока плитный фундамент не застынет. Затем можно продолжать бетонные работы. Нам предстоит строительство опалубки для стен нулевого уровня. Процесс будет аналогичным уже описанному. Но в этом случае опалубку лучше делать из полипропиленовых щитов (опять-таки несъемных). Такие изделия станут выполнять функцию теплоизолятора для стен. Это позволит обустроить в цоколе не только хозяйственное, но и полноценное жилое помещение.

Армировать опалубку для стенок нужно в продольном направлении. Причем используемые прутки мы соединяем с ранее смонтированными вертикальными стержнями. Если дом возводится на пучинистых почвах, склонных к подвижкам по горизонтали, рекомендуется обустроить еще один или два армирующих пояса. Заливаем бетон. Желательно за раз. Если так не получается, подаем раствор отдельными слоями. Но с одним условием. После заливки первого слоя ждем трое суток, и только после этого подаем следующую порцию бетона.

Через 4 недели приступаем к гидроизоляции стен и основания. Выполняем ее снаружи и изнутри. Внешнюю влагозащиту осуществляем плитами из пенополистирола. Они без труда фиксируются клеящим составом. Можно дополнительно закрепить их дюбелями в надземной части конструкции. Изнутри гидроизолируем сооружение оклеечными либо обмазочными материалами. Эксперты советуют применять защиту проникающего типа. Она, во-первых, повышает прочностные характеристики бетона, во-вторых, не нарушает процессы парообмена.

Заливка плитного основания требует серьезных временных и трудовых затрат. Поэтому некоторые домашние умельцы предпочитают строить основание для цоколя из фундаментных блоков. Их недостаток – крупные габариты и высокая масса. Доставлять такие изделия на место строительства, а также устанавливать их в котлован придется с помощью спецтехники.

Финальная часть работ предполагает установку на сооруженные цокольные стены перекрытия. В качестве такового чаще всего используют железобетонные готовые плиты. Впрочем, нередко вместо них применяются брусовые деревянные перекрытия. Они монтируются намного проще. При использовании брусьев следует утеплить их плитным либо рулонным теплоизолятором, а также в обязательном порядке произвести их черновую и финишную обшивку.

Строительство дома с цокольным этажом является достаточно хлопотным процессом, который требует больших финансовых вложений и трудовых затрат. Однако такая конструкция одновременно позволяет получить дополнительную выгоду. Во-первых, цокольный этаж защитит основное строение от холодного и сырого воздуха, исходящего от грунта. Во-вторых, полезная площадь дома существенно увеличивается.

Виды цоколя и особенности возведения

По отношению с основной стене цоколь может быть следующих видов:

Выступающий . В этом случае стены цокольного этажа в несколько раз толще основных стен дома. Такая конструкция практична, экономична и возводится в короткие сроки.
Располагающийся на одной линии с несущими стенами . Такая конструкция предполагает строительство цоколя и основных стен примерно одинаковой толщины. В этой ситуации следует уделить особое внимание гидроизоляции цокольного этажа, чтобы защитить его поверхность от негативного воздействия различных природных явлений и продлить срок эксплуатации.
Западающий . Конструкция отличается своим нестандартным внешним видом, привлекательным с архитектурной стороны. Такой цоколь надежен и практичен, кроме того на него меньше попадает влаги, которая достаточно быстро стекает. В результате сам цоколь и фундамент здания защищены от разрушающего воздействия воды.

При выборе вида цоколя следует придерживаться нескольких правил:

Для тонкостенных строений лучше возводить выступающий цоколь. Этим же вариантом рекомендуется воспользоваться в том случае, если цокольный этаж будет обустроен под помещение жилого типа. Несмотря на частичное размещение под землей, в этой части дома также будет тепло.
Если помещение будет использоваться в качестве кладовой, то западающий цоколь будет выгодным с экономической стороны.
По возможности следует избегать строительства цоколя вровень с основанием. В этом случае внешняя поверхность цоколя и основная стена будут располагаться в одной плоскости, что снижает степень защиты от разрушающего воздействия влаги. Кроме того утепление и гидроизоляция требуют дополнительных расходов, а внешний вид при этом теряет свою привлекательность.

Особенности строительства фундамента с цокольным этажом

Цокольный этаж может считаться подвалом, так как одна его часть находится под землей. В то же время он может быть первым этажом здания, ведь другая часть цокольного этажа возвышается над землей. В связи с этим строительство фундамента для цоколя имеет некоторые особенности.

Подготовительный этап

Начинать строительство фундамента под цокольный этаж необходимо только после тщательного изучения грунта на участке. Ранее мы подробно описывали, . Только после этого можно приступать к обустройству котлована. Большое значение имеет уровень залегания грунтовых вод в месте строительства. Если они расположены ближе 1,5 метров, то дно котлована не может находиться глубже 1 метра.

Рыть котлован для строительства ленточного основания под цокольный этаж лучше всего экскаватором. Хотя услуги этой строительной техники обходятся дорого, работы будет выполнена за короткий промежуток времени.

После этого необходимо тщательно выровнять дно котлована и утрамбовать его.

В местах, где будут располагаться внешние и внутренние несущие стены, роют траншеи. Их глубина должна быть не меньше 0,3 метра, а ширина примерно соответствовать толщине стен. На дно траншей засыпают послойно песок и щебень, при этом каждый слой хорошо уплотняют.

Опалубка

Заливка бетона

Укладка блоков

В большинстве случаев фундамент с цокольным этажом возводится из фундаментных блоков. Такой способ позволяет быстрее возвести стены основания и цоколя, несмотря на дорогостоящие услуги специальной техники. На сайте есть дополнительная информация .

Укладка ведется с обязательной перевязкой швов, между собой блоки скрепляются цементно-песчаным раствором. В процессе работы не стоит забывать об окнах и вентиляционных отверстиях, чтобы помещение цокольного этажа получило максимальное количество естественного освещения и свежего воздуха.

Фундамент цокольного этажа в обязательном порядке должен возвышаться над уровнем земли. Рекомендуемая высота надземной части составляет около 1 метра. Поверх блоков необходимо сделать выравнивающий пояс из кирпича или железобетона. Применение второго способа подразумевает создание опалубки поверх фундаментных блоков, укладку армирующего каркаса и заливку всей конструкции бетонным раствором.

Этапы устройства монолитного цокольного этажа

Монолитный цоколь изготовить сложнее, поэтому нужно очень ответственно подойти к этому процессу. Непосредственное строительство подразумевает выполнение следующих действий:

Установка опалубки . Перед началом работ необходимо убедиться, что фундамент набрал полную прочность и готов к дальнейшей эксплуатации. Для изготовления опалубки можно использовать струганные доски, из которых собирают щиты, а можно воспользоваться готовыми конструкциями. При самостоятельной сборке щитов следует обратить внимание на внутреннюю часть, она должна быть полностью гладкой. Для этой цели доски рекомендуется обтесать. Фиксировать элементы опалубки нужно тщательно, чтобы под воздействием тяжелой бетонной массы конструкция не деформировалась. Читайте о том, .
Армирование цоколя . Чтобы сделать конструкцию более прочной, необходим процесс армирования. Для этого предварительно следует изготовить арматурные сетки с размером ячеек 15*15 см, 20*20 см или 25*25 см, используя стальные прутья диаметром 12 мм. Крепление прутков выполняется с помощью сварки. Размер сеток должен быть немного меньше ширины опалубки, оптимальное расстояние от крайних прутков сетки до стенок опалубки составляет 5-10 см. Количество сеток зависит от параметров цоколя, они располагаются на разных уровнях через 30-50 см в высоту.
Заливка бетонной массы . Заполнять опалубочную конструкцию бетоном можно последующей схеме: вначале заливают раствор на высоту до 15 см, ждут, когда он немного загустеет, укладывают армирующую сетку, снова заливают цементный раствор и вновь кладут сетку. Цоколь, залитый по такой схеме, будет отличаться прочностью и надежностью.

Гидроизоляционные работы

Гидроизоляция цокольного этажа является обязательным этапом строительства. Отсутствие защиты от негативного воздействия грунтовых и талых вод, а также почвенной влаги может стать причиной быстрого разрушения и фундамента, и основного строения. Это касается цокольного этажа независимо от назначения внутренних помещений.

Гидроизоляция может быть двух видов: обмазочной и оклеечной.

В первом случае используются , которые расплавляются непосредственно перед нанесением.

Защита наносится на все горизонтальные и вертикальные поверхности, которые соприкасаются с грунтом. Для полной гарантированной защиты рекомендуется выполнять гидроизоляцию с несколько слоев. Обязательной гидроизоляции подлежит место между фундаментом и стенами цокольного этажа.

В качестве дополнительной защиты по периметру дома делают отмостку из бетона или других материалов в соответствии с общим видом строения.

Цокольный этаж дает много преимуществ домовладельцу, среди которых основное значение имеет защита фундамента и строения от негативного воздействия влаги и быстрого разрушения. Кроме того появляется дополнительная полезная площадь без ущерба для приусадебного участка. Однако, чтобы строение было долговечным, а эксплуатация цокольного этажа безупречной, необходимо знать и соблюдать правила возведения фундамента цокольного этажа.
