Проделаем опыт (рис. 133). Подвесим к пружине 1 небольшое ведерко 2 и тело цилиндрической формы 3 . Отметив положение стрелки-указателя на штативе (рис. 133, а ), поместим тело в сосуд, наполненный жидкостью до уровня отливной трубки. При этом часть жидкости, объем которой равен объему тела, выльется из сосуда в находящийся рядом стакан (рис. 133, б ). Одновременно с этим вес тела в жидкости уменьшится и указатель пружины переместится вверх. Из предыдущего параграфа мы знаем, что вес тела в жидкости уменьшается на величину, равную архимедовой (выталкивающей) силе. Связана ли эта величина с количеством вытесненной телом жидкости? Чтобы выяснить это, перельем эту жидкость из стакана в ведерко 2 . Мы увидим, как стрелка-указатель снова возвратится к своему прежнему положению (рис. 133, в ). Это означает, что вытесненная телом жидкость весит столько же, сколько теряет в своем весе погруженное в жидкость тело . Но вес тела в жидкости меньше веса того же тела в воздухе на величину, равную выталкивающей силе. Поэтому окончательный вывод, к которому мы приходим, можно сформулировать следующим образом:
Выталкивающая сила, действующая на погруженное в жидкость тело, равна весу жидкости, вытесненной этим телом.
Этот закон был открыт Архимедом и потому носит его имя - закон Архимеда .
Мы установили этот закон опытным путем. Теперь докажем его теоретически. Для этого заметим, что выталкивающая сила (как равнодействующая всех сил давления, действующих со всех сторон на погруженное в жидкость тело) не зависит от того, из какого вещества сделано это тело. Если, например, в воде находится шарик, то давление окружающих слоев воды будет одним и тем же независимо от того, сделан ли этот шарик из пластмассы, стекла или стали. (Точно так же давление столба жидкости на дно сосуда не зависит от того, из какого материала изготовлено дно этого сосуда.) А раз так, то рассмотрим простейший случай, когда погруженное в жидкость тело состоит из той же жидкости, в которую оно погружено. Это (жидкое) тело, как и любая другая часть окружающей жидкости, будет, очевидно, находиться в равновесии. Поэтому приложенная к нему архимедова сила F А будет уравновешена действующей вниз силой тяжести m ж g (где m ж -масса жидкости в объеме данного тела):
F A = m ж g . (47.1)
Но сила тяжести m ж g равна весу вытесненной жидкости Р ж . Таким образом, F A = Р ж , что и требовалось доказать.
Формулу (47.1) можно переписать в другом виде. Учитывая, что масса жидкости mж равна произведению ее плотности ρ ж на объем V ж , получаем
F A = ρ ж V ж g . (47.2)
Через V ж

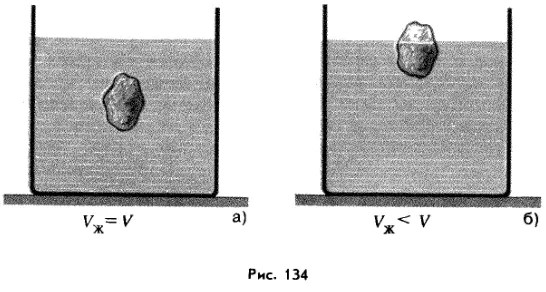

здесь обозначен объем вытесненной жидкости. Этот объем равен объему той части тела, которая погружена в жидкость.
Если тело погружено в жидкость целиком, то он совпадает с объемом V
всего тела; если же тело погружено в жидкость частично, то он меньше объема V
тела (рис. 134).
Формула (47.2) остается справедливой и для архимедовой силы, действующей в газе; только в этом случае в нее следует подставлять плотность газа и объем вытесненного газа, а не жидкости.
С учетом вышеизложенного закон Архимеда в настоящее время формулируют следующим образом:
На всякое тело, погруженное в покоящуюся жидкость (или газ), действует со стороны этой жидкости (или газа) выталкивающая сила, равная произведению плотности жидкости (или газа), ускорения свободного падения и объема той части тела, которая погружена в жидкость (или газ).
1. Сформулируйте закон Архимеда в старой и современной (более общей) форме. 2. Имеются два шарика одинакового радиуса: деревянный и стальной. Одинаковая ли выталкивающая сила будет действовать на них при их полном погружении в воду? 3. Тело полностью погрузили сначала в чистую воду, а затем - в соленую. В какой воде на тело действовала большая выталкивающая сила? 4. К коромыслу весов подвешены два цилиндра одинаковой массы: свинцовый и алюминиевый. Весы находятся в равновесии. Нарушится ли равновесие весов, если оба цилиндра одновременно погрузить в воду? 5. К коромыслу весов подвешены два одинаковых по объему алюминиевых цилиндра. Нарушится ли равновесие весов, если один цилиндр погрузить в воду, а другой (одновременно с первым) - в спирт?
Несмотря на явные различия свойств жидкостей и газов, во многих случаях их поведение определяется одними и теми же параметрами и уравнениями, что позволяет использовать единый подход к изучению свойств этих веществ.
В механике газы и жидкости рассматривают как сплошные среды. Предполагается, что молекулы вещества распределены непрерывно в занимаемой ими части пространства. При этом плотность газа значительно зависит от давления, в то время как для жидкости ситуация иная. Обычно при решении задач этим фактом пренебрегают, используя обобщенное понятие несжимаемой жидкости, плотность которой равномерна и постоянна.
Определение 1
Давление определяется как нормальная сила $F$, действующая со стороны жидкости на единицу площади $S$.
$ρ = \frac{\Delta P}{\Delta S}$.
Замечание 1
Давление измеряется в паскалях. Один Па равен силе в 1 Н, действующей на единицу площади 1 кв. м.
В состояние равновесия давление жидкости или газа описывается законом Паскаля, согласно которому давление на поверхность жидкости, производимое внешними силами, передается жидкостью одинаково во всех направлениях.
При механическом равновесии, давление жидкости по горизонтали всегда одинаково; следовательно, свободная поверхность статичной жидкости всегда горизонтальна (кроме случаев соприкосновения со стенками сосуда). Если принять во внимание условие несжимаемости жидкости, то плотность рассматриваемой среды не зависит от давления.
Представим некоторый объем жидкости, ограниченный вертикальным цилиндром. Поперечное сечение столба жидкости обозначим $S$, его высоту $h$, плотность жидкости $ρ$, вес $P=ρgSh$. Тогда справедливо следующее:
$p = \frac{P}{S} = \frac{ρgSh}{S} = ρgh$,
где $p$ - давление на дно сосуда.
Отсюда следует, что давление меняется линейно, в зависимости от высоты. При этом $ρgh$ - гидростатическое давление, изменением которого и объясняется возникновение силы Архимеда.
Формулировка закона Архимеда
Закон Архимеда, один из основных законов гидростатики и аэростатики, гласит: на тело, погруженное в жидкость или газ, действует выталкивающая или подъемная сила, равная весу объема жидкости или газа, вытесненного частью тела, погруженной в жидкость или газ.
Замечание 2
Возникновение Архимедовой силы связано с тем, что среда - жидкость или газ - стремится занять пространство, отнятое погруженным в нее телом; при этом тело выталкивается из среды.
Отсюда и второе название для этого явление – выталкивающая или гидростатическая подъемная сила.
Выталкивающая сила не зависит от формы тела, также как и от состава тела и прочих его характеристик.
Возникновение Архимедовой силы обусловлено разностью давления среды на разных глубинах. Например, давление на нижние слои воды всегда больше, чем на верхние слои.
Проявление силы Архимеда возможно лишь при наличии тяжести. Так, например, на Луне выталкивающая сила будет в шесть раз меньше, чем на Земле для тел равных объемов.
Возникновение Силы Архимеда
Представим себе любую жидкую среду, например, обычную воду. Мысленно выделим произвольный объем воды замкнутой поверхностью $S$. Поскольку вся жидкость по условию находится в механическом равновесии, выделенный нами объем также статичен. Это означает, что равнодействующая и момент внешних сил, воздействующих на этот ограниченный объем, принимают нулевые значения. Внешние силы в данном случае – вес ограниченного объема воды и давление окружающей жидкости на внешнюю поверхность $S$. При этом получается, что равнодействующая $F$ сил гидростатического давления, испытываемого поверхностью $S$, равна весу того объема жидкости, который был ограничен поверхностью $S$. Для того чтобы полный момент внешних сил обратился в нуль, равнодействующая $F$ должна быть направлена вверх и проходить через центр масс выделенного объема жидкости.
Теперь обозначим, что вместо этой условного ограниченной жидкости в среду было помещено любое твердое тело соответствующего объема. Если соблюдается условие механического равновесия, то со стороны окружающей среды никаких изменений не произойдет, в том числе останется прежним давление, действующее на поверхность $S$. Таким образом мы можем дать более точную формулировку закона Архимеда:
Замечание 3
Если тело, погруженное в жидкость, находится в механическом равновесии, то со стороны окружающей его среды на него действует выталкивающая сила гидростатического давления, численно равная весу среды в объеме, вытесненным телом.
Выталкивающая сила направлена вверх и проходит через центр масс тела. Итак, согласно закону Архимеда для выталкивающей силы выполняется:
$F_A = ρgV$, где:
- $V_A$ - выталкивающая сила, H;
- $ρ$ - плотность жидкости или газа, $кг/м^3$;
- $V$ - объем тела, погруженного в среду, $м^3$;
- $g$ - ускорение свободного падения, $м/с^2$.
Выталкивающая сила, действующая на тело, противоположна по направлению силе тяжести, поэтому поведение погруженного тела в среде зависит от соотношения модулей силы тяжести $F_T$ и Архимедовой силы $F_A$. Здесь возможны три случая:
- $F_T$ > $F_A$. Сила тяжести превышает выталкивающую силу, следовательно, тело тонет/падает;
- $F_T$ = $F_A$. Сила тяжести уравнивается с выталкивающей силой, поэтому тело «зависает» в жидкости;
- $F_T$
Разные предметы в жидкости ведут себя по-разному. Одни тонут, другие остаются на поверхности и плавают. Почему так происходит, объясняет закон Архимеда, открытый им при весьма необычных обстоятельствах и ставший основным законом гидростатики.
Как Архимед открыл свой закон
Легенда рассказывает нам, что Архимед открыл свой закон случайно. И этому открытию предшествовало следующее событие.
Царь Сиракуз Гиерон, правивший в 270-215 г.г. до н.э., заподозрил своего ювелира в том, что тот подмешал в заказанную ему золотую корону некоторое количество серебра. Чтобы развеять сомнения, он попросил Архимеда подтвердить или опровергнуть свои подозрения. Как истинного учёного, Архимеда увлекла эта задача. Для её решения нужно было определить вес короны. Ведь если в неё подмешано серебро, то её вес отличался бы от того, как если бы она была сделана из чистого золота. Удельный вес золота был известен. Но как вычислить объём короны? Ведь она имела неправильную геометрическую форму.
Согласно легенде, однажды Архимед, принимая ванну, размышлял над задачей, которую ему предстояло решить. Неожиданно учёный обратил внимание на то, что уровень воды в ванне стал выше после того, как он в неё погрузился. Когда он поднялся, уровень воды снизился. Архимед заметил, что своим телом вытесняет из ванны какое-то количество воды. И объём этой воды равнялся объёму его собственного тела. И тут он понял, как решить задачу с короной. Достаточно лишь погрузить её в сосуд, наполненный водой, и измерить объём вытесненной воды. Говорят, что он так обрадовался, что с криком «Эврика!» («Нашёл!») выскочил из ванны, даже не одевшись.
Так ли это было на самом деле или нет, значения не имеет. Архимед нашёл способ измерения объёма тел со сложной геометрической формой. Он впервые обратил внимание на свойства физических тел, которые называют плотностью, сопоставив их не друг с другом, а с весом воды. Но самое главное, им был открыт принцип плавучести .
Закон Архимеда
Итак, Архимед установил, что тело, погружённое в жидкость, вытесняет такой объём жидкости, который равен объёму самого тела. Е сли в жидкость погружается только часть тела, то оно вытеснит жидкость, объём которой будет равен объёму только той части, которая погружается.
А на само тело в жидкости действует сила, которая выталкивает его на поверхность. Её величина равна весу вытесненной им жидкости. Эту силу называют силой Архимеда .
Для жидкости закон Архимеда выглядит так: на тело, погружённое в жидкость, действует выталкивающая сила, направленная вверх, и равная весу вытесненной этим телом жидкости.
Величина силы Архимеда вычисляется следующим образом:
F A = ρ ɡ V ,
где ρ – плотность жидкости,
ɡ - ускорение свободного падения
V – объём погружённого в жидкость тела, или часть объёма тела, находящаяся ниже поверхности жидкости.
Сила Архимеда всегда приложена к центру тяжести объёма и направлена противоположно силе тяжести.
Следует сказать, что для выполнения этого закона должно соблюдаться одно условие: тело либо пересекается с границей жидкости, либо со всех сторон окружено этой жидкостью. Для тела, которое лежит на дне и герметично касается его, закон Архимеда не действует. Так, если мы положим на дно кубик, одна из граней которого будет плотно соприкасаться с дном, закон Архимеда для него мы не сможем применить.
Силу Архимеда называют также выталкивающей силой .
Эта сила по своей природе – сумма всех сил давления, действующих со стороны жидкости на поверхность тела, погружённого в неё. Выталкивающая сила возникает из-за разности гидростатического давления на разных уровнях жидкости.
Рассмотрим эту силу на примере тела, имеющего форму куба или параллелограмма.
P 2 – P 1 = ρ ɡ h
F A = F 2 – F 1 = ρɡhS = ρɡhV
Закон Архимеда действует и для газов. Но в этом случае выталкивающая сила называется подъёмной, а для её вычисления плотность жидкости в формуле заменяют на плотность газа.
Условие плавания тела
От соотношения значений силы тяжести и силы Архимеда зависит, будет ли тело плавать, тонуть или всплывать.
Если сила Архимеда и сила тяжести равны по величине, то тело в жидкости находится в состоянии равновесия, когда оно не всплывает и не погружается. Говорят, что оно плавает в жидкости. В этом случае F T = F A .
Если же сила тяжести больше силы Архимеда, тело погружается, или тонет.
Здесь F T ˃ F A .
А если значение силы тяжести меньше силы Архимеда, тело всплывает. Это происходит, когда F T ˂ F A .
Но всплывает оно не бесконечно, а лишь до того момента, пока сила тяжести и сила Архимеда не сравняются. После этого тело будет плавать.
Почему не все тела тонут
Если положить в воду два одинаковых по форме и размерам бруска, один из которых сделан из пластмассы, а другой из стали, то можно увидеть, что стальной брусок утонет, а пластмассовый останется на плаву. Так же будет, если взять любые другие предметы одинаковых размеров и формы, но разные по весу, например, пластмассовый и металлический шарики. Металлический шарик пойдёт ко дну, а пластмассовый будет плавать.
Но почему же ведут себя по-разному пластмассовый и стальной бруски? Ведь их объёмы одинаковы.
Да, объёмы одинаковы, но сами бруски сделаны из разных материалов, которые имеют разную плотность. И если плотность материала выше плотности воды, то брусок утонет, а если меньше – будет всплывать до тех пор, пока не окажется на поверхности воды. Это справедливо не только для воды, но и для любой другой жидкости.
Если обозначить плотность тела P t , а плотность среды, в которой оно находится, как P s , то если
P t ˃ Ps (плотность тела выше плотности жидкости) – тело тонет,
P t = Ps (плотность тела равна плотности жидкости) – тело плавает в жидкости,
P t ˂ Ps (плотность тела меньше плотности жидкости) – тело всплывает, пока не окажется на поверхности. После чего оно плавает.
Не выполняется закон Архимеда и в состоянии невесомости. В этом случае отсутствует гравитационное поле, а, значит, и ускорение свободного падения.
Свойство тела, погруженного в жидкость, оставаться в равновесии, не всплывая и не погружаясь дальше, называется плавучестью .
Часто научные открытия становятся следствием простой случайности. Но только люди с подготовленным умом могут оценить важность простого совпадения и сделать из него далеко идущие выводы. Именно благодаря цепи случайных событий в физике появился закон Архимеда, объясняющий поведение тел в воде.
Предание
В Сиракузах об Архимеде слагали легенды. Однажды правитель этого славного города усомнился в честности своего ювелира. В короне, изготовленной для правителя, должно было содержаться определенное количество золота. Проверить этот факт поручили Архимеду.
Архимед установил, что в воздухе и в воде тела имеют разный вес, причем разность прямо пропорциональна плотности измеряемого тела. Измерив вес короны в воздухе и в воде, и проведя аналогичный опыт с целым куском золота, Архимед доказал, что в изготовленной короне существовала примесь более легкого металла.
По преданию, Архимед сделал это открытие в ванне, наблюдая за выплеснувшейся водой. Что стало дальше с нечестным ювелиром, история умалчивает, но умозаключение сиракузского ученого легло в основу одного из важнейших законов физики, который известен нам, как закон Архимеда.
Формулировка
Результаты своих опытов Архимед изложил в труде «О плавающих телах», который, к сожалению, дошел до наших дней лишь в виде отрывков. Современная физика закон Архимеда описывает, как совокупную силу, действующую на тело, погруженное в жидкость. Выталкивающая сила тела в жидкости направлена вверх; ее абсолютная величина равна весу вытесненной жидкости.
Действие жидкостей и газов на погруженное тело
Любой предмет, погруженный в жидкость, испытывает на себе силы давления. В каждой точке поверхности тела данные силы направлены перпендикулярно поверхности тела. Если бы эти они были одинаковы, тело испытывало бы только сжатие. Но силы давления увеличиваются пропорционально глубине, поэтому нижняя поверхность тела испытывает больше сжатие, чем верхняя. Можно рассмотреть и сложить все силы, действующие на тело в воде. Итоговый вектор их направления будет устремлен вверх, происходит выталкивание тела из жидкости. Величину этих сил определяет закон Архимеда. Плавание тел всецело основывается на этом законе и на различных следствиях из него. Архимедовы силы действуют и в газах. Именно благодаря этим силам выталкивания в небе летают дирижабли и воздушные шары: благодаря воздухоизмещению они становятся легче воздуха.
Физическая формула
Наглядно силу Архимеда можно продемонстрировать простым взвешиванием. Взвешивая учебную гирю в вакууме, в воздухе и в воде можно видеть, что вес ее существенно меняется. В вакууме вес гири один, в воздухе - чуть ниже, а в воде - еще ниже.
Если принять вес тела в вакууме за Р о, то его вес в воздушной среде может быть описан такой формулой: Р в =Р о - F а;
здесь Р о - вес в вакууме;
Как видно из рисунка, любые действия со взвешиванием в воде значительно облегчают тело, поэтому в таких случаях сила Архимеда обязательно должна учитываться.
Для воздуха эта разность ничтожна, поэтому обычно вес тела, погруженного в воздушную среду, описывается стандартной формулой.
Плотность среды и сила Архимеда
Анализируя простейшие опыты с весом тела в различных средах, можно прийти к выводу, что вес тела в различных средах зависит от массы объекта и плотности среды погружения. Причем чем плотнее среда, тем больше сила Архимеда. Закон Архимеда увязал эту зависимость и плотность жидкости или газа отражается в его итоговой формуле. Что же еще влияет на данную силу? Другими словами, от каких характеристик зависит закон Архимеда?
Формула
Архимедову силу и силы, которые на нее влияют, можно определить при помощи простых логических умозаключений. Предположим, что тело определенного объема, погруженное в жидкость, состоит из тоже же самой жидкости, в которую оно погружено. Это предположение не противоречит никаким другим предпосылкам. Ведь силы, действующие на тело, никоим образом не зависят от плотности этого тела. В этом случае тело, скорее всего, будет находиться в равновесии, а сила выталкивания будет компенсироваться силой тяжести.
Таким образом, равновесие тела в воде будет описываться так.
Но сила тяжести, из условия, равна весу жидкости, которую она вытесняет: масса жидкости равна произведению плотности на объём. Подставляя известные величины, можно узнать вес тела в жидкости. Этот параметр описывается в виде ρV * g.
Подставляя известные значения, получаем:
Это и есть закон Архимеда.
Формула, выведенная нами, описывает плотность, как плотность исследуемого тела. Но в начальных условиях было указано, что плотность тела идентична плотности окружающей его жидкости. Таким образом, в данную формулу можно смело подставлять значение плотности жидкости. Визуальное наблюдение, согласно которому в более плотной среде сила выталкивания больше, получило теоретическое обоснование.
Применение закона Архимеда
Первые опыты, демонстрирующие закон Архимеда, известны еще со школьной скамьи. Металлическая пластинка тонет в воде, но, сложенная в виде коробочки, может не только удерживаться на плаву, но и нести на себе определенный груз. Это правило - важнейший вывод из правила Архимеда, оно определяет возможность построения речных и морских судов с учетом их максимальной вместимости (водоизмещения). Ведь плотность морской и пресной воды различна и суда, и подводные лодки должны учитывать перепады этого параметра при вхождении в устья рек. Неправильный расчет может привести к катастрофе - судно сядет на мель, и для его подъема потребуются значительные усилия.
Закон Архимеда необходим и подводникам. Дело в том, что плотность морской воды меняет свое значение в зависимости от глубины погружения. Правильный расчет плотности позволит подводникам правильно рассчитать давление воздуха внутри скафандра, что повлияет на маневренность водолаза и обеспечит его безопасное погружение и всплытие. Закон Архимеда должен учитываться также и при глубоководном бурении, огромные буровые вышки теряют до 50% своего веса, что делает их транспортировку и эксплуатацию менее затратным мероприятием.
Тема 8. ЭЛЕМЕНТЫ МЕХАНИКИ СПЛОШНЫХ СРЕД
Сплошной считается среда, для которой характерно равномерное распределение вещества – т.е. среда с одинаковой плотностью. Таковыми являются жидкости и газы.
Поэтому в этом разделе мы рассмотрим основные законы, которые выполняются в этих средах.
СТАТИКА ЖИДКОСТЕЙ
ЗАКОН АРХИМЕДА
Рассмотрим рисунок 1, на котором изображен сосуд с водой, в который погружено некое тело произвольной формы. В процессе погружения очевидно, что
Рис. 1 уровень воды поднимается, т.е. тело
вымещает определенное количество
Воды. Понятно также, что это количество
Vт воды равно объему погруженного тела.
С На это тело действует в данных
А условиях действует 2 силы:
1). Сила тяжести F т, которая направлена
вертикально вниз и приложена к
Точке С, которая называется центром
тяжести тела.
2). Некая сила, которая направлена вертикально вверх и приложена к точке А, которая называется центром плавучести тела. Эта сила была обнаружена и рассчитана древнегреческим математиком Архимедом, поэтому названа в его честь архимедовой силой. Архимедова сила имеет формулу:
F Α = ρ ж gV т,
где F Α – сила Архимеда, ρ ж - плотность жидкости, в которую погружено тело, g=9,8 м/с 2 V т – объем тела.
Если погруженный объем меняется, то будет меняться и выталкивающая сила, действующая на тело. Тогда последняя формула примет дифференциальный вид:
dF Α = ρ ж gdV т ,
Но что же такое центр плавучести? Это точка, которая является центром тяжести вытесненной жидкости. Т.е. если бы на месте тела была жидкость, то у этого объема жидкости был бы свой центр тяжести – в этом месте находится центр плавучести тела. Центр плавучести находится в геометрическом центре погруженного объема тела, тогда как центр тяжести не всегда находится в геометрическом центре тела, т.к. плотность внутри твердого тела может быть распределена неравномерно.
Итак, закон Архимеда формулируется следующим образом: На тело, погруженное в жидкость, действует сила, равная весу вытесненной жидкости и приложенная к центру плавучести тела.
Из соотношения сил, действующих на тело, погруженное в жидкость, легко получить условие плавания тел :
Если F т > F А , то тело тонет;
Если F т < F А , то тело всплывает;
Если F т = F А , то тело плавает на том уровне, где эти силы уравнялись.
Рис. 2 Возможные направления
Из рис. 1 видно, что Архимедова сила направлена вертикально вверх. И если тело со всех сторон омывается жидкостью, то F А имеет именно такое направление. Но, в случае, когда между телом и дном нет водной прослойки( т.е. тело плотно лежит на дне– см. рис.2), то Архимедова сила направлена перпендикулярно поверхности дна .
На рис.3 изображен опыт, подтверждающий выше
Рис. 3
упомянутое утверждение. Дно стеклянного сосуда
покрыто тонким слоем парафина. На него кладут
кусок парафина с гладким основанием и осторожно
наливают в сосуд воду. Кусок парафина не
всплывает на поверхность воды, хотя плотность
его меньше плотности воды. Слегка наклоняя сосуд,
можно заставить кусок парафина передвигаться по
дну, но он не всплывает. Но если наклонить кусок парафина так, чтобы вода проникла под его нижнюю поверхность, то выталкивающая сила заставит парафин всплывать вертикально вверх. Известно, что подводная лодка, легшая на мягкий грунт, иногда не может оторваться от него, даже полностью высвободив свои балластные отсеки от воды. Это также объясняется тем, что вода не может проникнуть под корпус лодки, плотно прилегшему к грунту.
