Наверняка случалось делая ремонт столкнуться с проблемой как поменять выключатель . Дело вроде не хитрое, но
страшно, электричество все-таки, вдруг не получиться разобраться с проводами. Ну и непонятно, что куда подключать и к чему прикручивать.
На самом деле сложного здесь ничего нет и бояться нечего, все просто как забить гвоздь в стену. Прочитав эту статью, в которой все подробным образом изложено, у вас больше никогда не возникнет вопроса, как поменять выключатель .
Итак, у нас имеется выключатель, который необходимо поменять.
Первым делом нужно демонтировать старый выключатель, а уже потом переходить к установке нового.
Демонтаж выключателя
Отворачиваем два винтика, которыми крепиться защитная карболитовая или пластиковая крышка, аккуратно ее снимаем.
Перед нами механизм одноклавишного выключателя. На нем имеются два контактных винтовых зажима, к которым подключены жилы проводов.
Механизм закреплен в подрозетнике с помощью распорных лапок, которые регулируются с помощью двух винтов расположенных слева и справа.
Перед тем как провести демонтаж механизма необходимо определить жилу, по которой к выключателю подходит фаза. Используем для этого , инструкцию по использованию можно посмотреть перейдя по подсвеченной синем ссылке в соответствующей инструкции.
Предельно осторожно, чтобы не коснуться контактов находящихся под напряжением руками, по очереди подносим индикатор сначала к одному, затем к другому контакту. Переключаем клавишу выключателя в другое положение и проверяем снова.
Нужно найти такое положение клавиши когда фаза будет только на одном контакте, в этой позиции он находится в положении "выключено". Таким образом будет найдена питающая фазная жила провода. Вторая жила, находящаяся без напряжения, будет отходящая на светильник.
Перед проведением дальнейших работ по замене выключателя, нужно позаботиться о безопасности данного мероприятия, для этого необходимо отключить поступление электричества в квартиру (вывернуть пробки лили выключить автомат в этажном или квартирном щите).
Отключаем, проверяем отсутствие напряжение и только после этого продолжаем демонтаж выключателя.
Отворачиваем два винтика распорных лапок, вытаскиваем механизм из подрозетника.
Отсоединяем провода. Сначала фазный провод. Откручиваем контактный винт, извлекаем провод и помечаем его изоляционной лентой.
Затем отсоединяем второй провод освобождая механизм.
Выпрямляем провода.
Демонтаж выполнен.
Проводим подготовку
Перед тем как выполнить подключение выключателя необходимо подготовить его к монтажу. Как это сделать разберем ниже.
Снимаем клавишу, поддев ее в центре с левой или с правой стороны плоской отверткой.
Отворачиваем два винта расположенных по диагонали.
Теперь нам доступен механизм. Механизмы одноклавишных выключателей могут быть различного исполнения, но принцип подключения у них один. Обязательно имеются два контактных зажима и распорные лапки, для крепления к подрозетнику.
В нашем механизме слева и справа расположены винты распорных лапок.
Ими приводятся в движение металлические лапки фиксации.
И два контактных винтовых зажима, для подключения жил проводов.
Откручивая или закручивая контактный винт мы перемещаем прижимную пластину, предназначенную для надежной фиксации жилы в контакте.
Каждый контакт предусматривает подключения от 1 до 2 проводов.
Как подключить выключатель света?
Для начала необходимо подготовить провода, зачищаем изоляцию жилы, с помощью ножа снимаем 1 см.
Вставляем ее в контактное отверстие. При необходимости подрезаем лишнее, в идеале она не должна торчать из контакта более 1-2 мм. Смотрим чтобы изоляция жилы не попала в зажим.
Затягиваем контактный винт.
Проверяем насколько хорошо протянут контакт, тянем за провод, если он не подвижен все в норме, если нет протягиваем еще. Помним, плохо затянутый контакт причина скорого выхода из строя выключателя. Хотя сильно усердствовать тоже не нужно, можно сорвать винтовую резьбу, на недорогих выключателях она очень ранимая. Ищем золотую середину, пошло туго, все, проверяем и переходим к следующему проводу.
Зачищаем, вставляем.
На некоторых выключателях, на задней стороне механизма может стоять обозначения контактов:
Чаще всего на одноклавишных выключателях обозначения выглядят следующим образом L и 1, или 1 и 2, где:
- "L" (для обозначения L и 1), "1" (для обозначения 1 и 2) - контакт для подключения приходящей фазы, та которую мы пометили изоляционной лентой.
- "1" (для обозначения L и 1), "2" (для обозначения 1 и 2) - отходящий контакт, так же он может быть помечен стрелочкой.
Эти обозначения обусловлены тем, что выполняя подключение выключателя правильно, приходящая фаза должна быть фиксированным контактом, а отходящая подвижным. Хотя с практической точки зрения для одноклавишных выключателей это не принципиально, провода можно подключать так и так.
Итак, мы подошли к установке механизма выключателя в (монтажный стакан). Перед этим необходимо проверить, правильно ли выключатель установлен. Для этого подаем напряжение и включаем и выключаем клавишу. Во включенном положении клавиша должна быть прижата верху, а в выключенном внизу.
Устанавливаем механизм в подрозетник, выравниваем по горизонтали и закручиваем винты распорных лапок до тех пор, пока не будет достигнута жесткая фиксация.
Прикручиваем на место защитный корпус.
Устанавливаем клавишу. Перед этим смотрим на ее обратную сторону, штырьки на клавише должны входить в пазы на кнопке.
Выключатель установлен.
Подробнее о том как выполняется установка других элементов электропроводки (розеток, двойных выключателей, выключателей с подсветкой, люстр и светильников) вы можете посмотреть .
Для выполнения работа по замене выключателя нам понадобилось:
Материал
- выключатель - 1
Инструмент
- указатель напряжения
- плоская и крестовая отвертки
Когда выключатель света выходит из строя, появляется необходимость его разборки. Если обнаруживается, что устройство не работает, первым делом нужно определить, есть ли напряжение в сети квартиры. Затем надо снять подключенную к выключателю лампочку и проверить исправность ее и патрона. Часто бывает так, что неисправность оказывается в другом месте. В случае если электричество в комнатах есть, и лампочка с патроном в порядке, причина неисправности, скорее всего, заключается в самом выключателе.
Как самостоятельно разобрать выключатель света
Перед тем, как снять выключатель, надо определить его тип. Он может быть следующим:
- Одно-, двух- или трехклавишный.
- . Фактически он является переключателем контактов и похож на выключатель только внешне.
- Диммер – выключатель со встроенным устройством регулирования яркости свечения ламп накаливания и галогеновых. Он может быть механическим или с микроконтроллером.
- Импульсный – кнопка, связанная контактами со специальным реле;
- Сенсорный – акустический (срабатывание на громкий звук), управляемый с ИК-пульта или радиопульта.
Большинство пользователей применяет клавишные выключатели, которые целесообразно рассмотреть в первую очередь.
Отключение напряжения в сети
Перед тем, как снять розетку или выключатель света, прежде всего, отключается электричество. В помещении электропроводка разветвляется на несколько линий: розетки, освещение и выводы к электроплите. На щите отключается питание освещения автоматом, а затем на его выходе проверяется отсутствие напряжения.
Иногда оказывается, что на автомат подключается не фазный, а нулевой провод. Это может сделать неквалифицированный электрик, который собирал схему щитка. Схема работать будет, но проводка освещения будет постоянно находиться под напряжением, независимо от того, включен защитный автомат или нет. Если обнаружена подобная ошибка, ее следует устранить, сделав необходимые изменения в схеме.
Если возникают затруднения с выбором линии, можно отключить вводной автомат, обесточив всю квартиру.
Как разобрать выключатель
Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.
Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.
Устройства различаются по конструкции, и способы разборки могут быть разными:
- Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
- Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
- Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.
Снятие клавиш (а) и рамки (б) с выключателя своими руками
Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).
После станут доступными элементы крепления проводки и механизма выключателя.

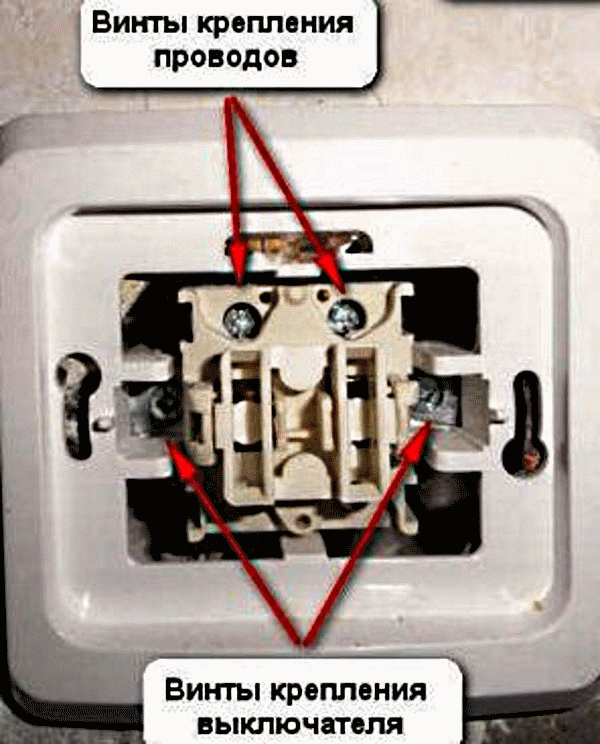

Механизм выключателя с элементами крепления проводов
Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.
Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.
Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.
Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.
Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены «L» и «1», подключение делается к «L». При их обозначении «1» и «2» фаза соединяется с контактом «1».
Обозначение контакта L питающей фазы
В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:
- двухклавишный – «L», «1», «2» или «1», «2», «3»;
- трехклавишный – «L», «1», «2», «3» или «1», «2», «3», «4».
Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.
Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении «включено» и снизу – в положении «выключено».
После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.
Как выглядит разобранный выключатель
Ремонт выключателя
Устройство осматривают на качество контактов. Если они окислены, их зачищают. В случае оплавления контактов выключатель ремонту не подлежит и его следует заменить на новый.
Затем проверяют контакты в местах крепления проводов и при необходимости зачищают. Также надо проверить на прочность подводящие провода.
При выборе нового выключателя при себе нужно иметь неисправный, чтобы по нему найти нужную модель.
Подключение выключателя. Видео
Видео рассказывает о том, как правильно осуществить подключение одинарного выключателя к сети.
Способ, как разобрать выключатель, зависит от его устройства. Снимать клавиши и декоративную рамку следует осторожно, поскольку крепления большей частью выполняются на пластмассовых защелках разных конструкций. Работу по разборке выключателя следует проводить при отключенном напряжении сети.
Выключатели, предназначенные для переключения режимов работы освещения в помещениях, отличаются высоким запасом прочности. Поэтому они могут прослужить очень и очень долго. Однако иногда возникают ситуации, когда требуется снять этот элемент со стены, например, для поклейки обоев или замены на новую и усовершенствованную модель. Весь процесс займет от силы 20 минут, причем даже у человека, который столкнулся впервые с такой необходимостью. Главное здесь – придерживаться правил безопасности, а также выполнять все действия очень аккуратно и осторожно. Ведь выключатель на 90% состоит из пластиковых элементов, повредить которые при неумелом обращении не составит труда.
Снимаем выключатель со стены – на что обратить внимание в первую очередь
Для начала позаботьтесь о наличии специальных тонких резиновых перчаток, без которых работать не рекомендуется. После этого можно приступать непосредственно к процессу демонтажа. Чтобы правильно снять выключатель со стены, необходимо разобраться в некоторых особенностях процесса.
Следует выделить такие важные моменты, как:
- Предохранительные автоматы. Сеть подключается к квартире через пробки-предохранители или автоматы токовой защиты. Перед началом работы в обязательном порядке требуется обесточить напряжение, для чего тумблер автомата переводится в нижнее положение. Если же в распределительном щитке имеются пробки, то потребуется отключить их, нажав на красную кнопку, расположенную рядом, а также вывинтить из патрона обе пробки, которые отвечают за нулевой провод и фазу.
- Вид выключателя. Это также очень важный момент. На сегодняшний день используется множество самых разнообразных моделей, которые отличаются дополнительными функциями – дистанционное управление, плавная регулировка и прочее. Однако для нашей проблемы значение имеет лишь вид крепления – скрытый (коробка выключателя утоплена в бетон) и наружный (коробка прикручена к стене при помощи шурупов). Первый тип несколько сложнее, поэтому речь пойдет именно о нем.
- Схема подключения. Чаще всего выключатель света оборудован несколькими клавишами, что затрудняет процесса снятия прибора со стены, поскольку увеличивается количество проводов, подходящих к каждой клавише. К тому же чем больше клавиш, тем больше времени потребуется, чтобы снять каждый из этих элементов.
Снять клавиши с выключателя – первый этап демонтажа
Несмотря на то, что процесс снятия выключателя не относится к категории сложных, рекомендуется попробовать пригласить электрика. Ведь работа может быть опасной, поскольку приходится иметь дело с электричеством. Если же вызов специалиста не представляется возможным, приходится действовать самостоятельно. Прежде чем выполнять замену выключателя, необходимо убедиться, что именно он вышел из строя. Зачастую проблема в патроне, который просто перегорает с течением времени.
Если же выключатель потребуется демонтировать в любом случае, к примеру, чтобы поклеить стены обоями, когда данный элемент будет мешать работе, то потребуется полностью обесточить схему подключения электроприборов в квартире. Пренебрежение правил электробезопасности может стать причиной следующих проблем:
- 1. Пожар
- 2. Пробой изоляции электропроводки
- 3. Выход из строя приборов, подключенных к сети, в результате короткого замыкания
- 4. Удар током, поражение глаз, ожоги.
Необходимо не просто отключить питание в квартире, но и закрыть щиток на замок. Можно также повесить табличку на щиток, сообщающую, что в данный момент ведутся работы, сопряженные с электричеством. Лишь тогда можно быть уверенным, что никто из жильцов не подаст случайно ток в квартиру.
Для снятия выключателя нам потребуются следующие инструменты:
- Переносной источник света
- Отвертка-индикатор напряжения
- Плоская и крестообразная отвертка
Плоская отвертка нам потребуется для отсоединения клавиш. Делать это надо аккуратно, чтобы не поцарапать клавиши и раму, а также не сломать их. Острие устанавливается между рамой и клавишей, с любой стороны. Далее нужно приложить небольшое усилие, используя отвертку как рычаг, достаточное для того, чтобы клавиша отошла со своего места. Остальные клавиши при их наличии снимаются гораздо проще, уже без использования отверток.
Теперь проверим, действительно ли отсутствует напряжение. Здесь нам понадобится уже индикаторная отвертка, которую мы прикладываем к каждому из контактов. Подходящих к клавишам. Рекомендуется установить фонарик или любой другой источник света, чтобы точно видеть, что именно вы делаете или к чему прикасаетесь. Поэтому самостоятельно такие работы новичкам лучше не выполнять, без помощи обойтись бывает очень сложно.
Сняв клавиши, мастер получает возможность проверить целостность контактов, а также определить напряжение в них. Это позволит дать ответ на вопрос, вышел ли выключатель из строя и требуется ли его полная замена. В случае необходимости дальнейшего демонтажа переходим к следующему этапу работы.
Как снять рамку – алгоритм действий для новичков
Снять выключатель со стены может потребоваться в тех случаях, когда необходимо полностью заменить устройство, а также произвести детальный осмотр оборудования. В таком случае ограничиться одними лишь клавишами не удастся, требуется снимать дополнительно еще и рамку. К счастью, этот процесс также особой сложностью не отличается, главное – действовать в соответствии с инструкцией и техникой безопасности.
Набор инструментов нам понадобится тот же, что и для работы с клавишами. Чаще сам выключатель закреплен несколькими винтами, для откручивания которых пригодится крестовая отвертка. Открутив винты, можно снимать рамку. Она очень хрупкая и тонкая, поэтому действия выполняются максимально осторожно. Опять же плоской отверткой требуется поддеть рамку, после чего потянуть пальцами на себя. Если все сделать правильно, фиксирующая рамка легко отойдет, после чего вам останется лишь достать выключатель света.
Розетка с выключателем – особенности демонтажа данного устройства
Большой популярностью пользуются универсальные конструкции, включающие в себя розетку и выключатель, выполненные в едином корпусе. Подобные устройства достаточно удобны в процессе эксплуатации, поскольку появляется возможность и подключить осветительные приборы, и запитать розетку от одной входящей линии. Недостаток очевиден – в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем, независимо от источника проблем. Переживать не стоит, ведь и эта операция выполняется очень быстро.
Вооружившись плоской отверткой, снимаем клавиши, как это было описано выше. Под клавишами расположены винты, снимаются которые при помощи уже крестообразной отвертки. Это не единственный элемент крепежа – на розетке имеются свои винты, которые также потребуется открутить для демонтажа всего корпуса. Открутив все винты, остается лишь аккуратно потянуть корпус устройства на себя, чтобы он отошел со своего места. Чтобы помочь себе, можно снова воспользоваться плоской отверткой, осторожно поддев корпус.
В тех случаях, когда источником проблем с освещением является выключатель, потребуется заменить его на новый. Отправляясь в магазин строительной техники, обязательно возьмите с собой старый коммутатор. Это позволит быть уверенным, что новая модель по своим размерам подойдет для имеющегося разъема. К слову, если ранее был клавишный инструмент, то это не значит, что покупать необходимо только такое же оборудование. Так, отлично подойдет сенсорный выключатель, либо выключатель с плавной регулировкой света.
Подключение нового выключателя производится в порядке, полностью противоположном демонтажу старого. Квартира, естественно, полностью обесточивается, после чего разбирается непосредственно само устройство. Далее подключаются провода, делать это надо в тех же местах, где они были подключены на старом выключателе. После этого устанавливается блок в подрозеточный проем, закрепляемый четырьмя винтами.
Остается лишь закрепить декоративную рамку и клавиши. На этом работа может считаться полностью выполненной. Включив рубильник в распределительном щитке, убеждаемся, что все работает на ура.
Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.
Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика.
Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:
- отвертка – плоская и крестообразная;
- отвертка — индикатор напряжения;
- переносной источник света.
С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.
Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.
С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.
После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства.
Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.
Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.
Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.
Она удерживается с помощью защелок, на корпусе выключателя, поэтому необходимо отверткой поддеть зубцы без лишних усилий, так как рамка достаточно хрупкая, и пальцами потянуть ее на себя. Одновременно с этим необходимо удерживать обрамление, так как без рамки оно может легко упасть вниз.
Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.
В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.
Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.
Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.
Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.
Знакома ли вам такая ситуация, когда при входе в комнату, нажимаете на клавишу выключателя света, а освещение не появилось? Бывало, наверное, так со многими, и причин отсутствия света может быть несколько. Возможно, в данный момент нет напряжения во всей квартире, либо повредилась электропроводка, а быть может, не исправен сам выключатель. В последнем случае не стоит сразу же бежать в магазин за новым устройством или вызывать специалиста-электрика, чтобы он отремонтировал его. Выключатель обычный клавишный – это самый простой элемент, любому мало-мальски знакомому с электричеством мужчине будет под силу справиться с ним самостоятельно. А мы немного поможем вам и расскажем, как разобрать выключатель света и определить его исправное или негодное состояние.
Точно ли причина в выключателе?
Давайте для начала точно убедимся, что причина отсутствия света в самом выключателе.
Проверьте, есть ли освещение в других комнатах. Если нет, то посмотрите на вводной автомат, быть может вы превысили допустимую нагрузку, включив одновременно электрочайник, утюг и микроволновую печь, и он отключился. Выйдите на площадку, узнайте у соседей, есть ли свет у них, быть может, напряжение отсутствует во всём доме.
В случае, когда свет не загорается только в одной комнате, а во всех остальных есть, круг возможных причин сужается. Проверьте целостность лампочки и исправность патрона в осветительном приборе. Если со светильником всё в порядке, значит, не остаётся другого выхода, как снять выключатель и обследовать его внутренности.
Материалы и инструменты
Перед тем, как разобрать выключатель света, подготовьте сразу все необходимые для этого инструменты и материалы, которые возможно потребуются для ремонта:
- индикаторная отвёртка;
- плоская отвёртка;
- крестообразная отвёртка;
- изоляционная лента;
- наждачная бумага;
- нож для снятия изоляции.
Снятие напряжения с рабочего места
Любые работы в квартире, связанные с электричеством, необходимо начинать с обесточивания рабочего участка. Если у вас есть отдельный автомат на каждое помещение, то отключите именно тот, от которого запитана данная комната, где будете снимать выключатель. В случае, когда на квартиру имеется один общий вводной автомат, отключите его и примите меры, чтобы никто не мог включить обратно. Будет хорошо, если он находится на входе в квартиру. А вот когда автомат расположен на общей площадке, лучше повесить плакат «Не включать!» либо поставить кого-то подежурить.
При помощи индикаторной отвёртки проверьте, что на рабочем месте действительно отсутствует напряжение. Как это сделать правильно? Сначала проверьте рабочее состояние индикаторной отвёртки на участке, который заведомо известно, что находится под напряжением, например, в распределительном щитке на площадке. При соприкосновении с фазным проводом, индикаторное окошко засветилось, значит, отвёртка исправна. Теперь вернитесь в комнату и проверьте отсутствие напряжения в распределительной коробке, прикасаясь к проводам питающей сети. Индикаторная отвёртка не светится, значит, всё в порядке, рабочий участок вы обезопасили и можете спокойно снимать выключатель со стены.
Пошаговая инструкция разбора
А теперь подробно о том, как снять переключатель:
- Первым делом необходимо снять клавишу. По идее, она должна сняться, если снизу большим пальцем прижать клавишу, а сверху остальными пальцами потянуть её на себя. В некоторых моделях, клавиши сидят достаточно плотно, тогда придётся слегка поддеть её сбоку плоской отвёрткой. Делайте это аккуратно, чтобы не поцарапать защитную рамку и саму клавишу. Если у вас выключатель с двумя или тремя клавишами, снимите и уберите их по очереди.
- Теперь снимите защитную рамку. В некоторых моделях она крепится при помощи двух винтиков, открутите их крестообразной отвёрткой. Иногда крепление рамки осуществляется за счёт пластиковых защёлок, в этом случае ещё проще, достаточно отжать их.
- Сняв все защитные пластиковые элементы, мы подобрались к рабочему механизму выключателя. По бокам имеется два распорных винтика, открутите их и достаньте рабочую часть из подрозетника. Есть ещё вариант, когда для фиксации рабочего механизма в подрозетнике применяются не распорные винты, а распирающие лапки. Их надо немного ослабить, уменьшив угол распора.
- Осмотрите внимательно разобранный выключатель, особенно места подсоединения проводов, на предмет обнаружения слабого контакта, подгорания, оплавления. Отсоедините жилы проводов от контактных отверстий. Чтобы потом ничего не перепутать сразу при помощи изоляционной ленты наметьте провод, который был фазный и подсоединялся к входящему контакту выключателя. Если вы обнаружили, что жилы проводов окислены, зачистите их с помощью наждачной бумаги и подсоедините снова. В случае, когда обнаружено, что в результате плохого контакта отгорела жила провода, необходимо её перезаделать, при помощи ножа снять изоляцию на 1 см и закрепить в контактном отверстии.
На этом видео показано как разбирается одноклавишный:
и двухклавишный выключатель:
Разбирая выключатель, запоминайте последовательность действий. Если с самим коммутационным аппаратом всё в порядке (не оплавился и готов к дальнейшей эксплуатации), собирать его нужно будет в обратном порядке. В случае, когда обнаружены повреждения самого выключателя (например, оплавлена контактная часть), и не пытайтесь что-нибудь восстанавливать, сразу же отправляйтесь в магазин за новым аппаратом.
