Прогибы и перемещения. Особенности конструкции консольной лестницы Консольные ступени лестницы

Пожалуй, эта представительница семейства междуэтажных лестниц самая эффектная. Порой создается впечатление, что ее ступени парят в воздухе. Но это только иллюзия, на самом деле перед вами тщательно продуманная инженерная конструкция

Традиционная деревянная лестница на тетивах или косоурах, с ее массивными столбами, обязательными подступенками, точеными балясинами и широкими поручнями, создает ощущение основательности, но при этом перекрывает световой поток и ограничивает поле зрения. Иными словами, для нее требуется немало свободного пространства. Современные интерьерные стили не терпят подобной расточительности: конструкции должны быть легкими и прозрачными, линии простыми и стремительными.

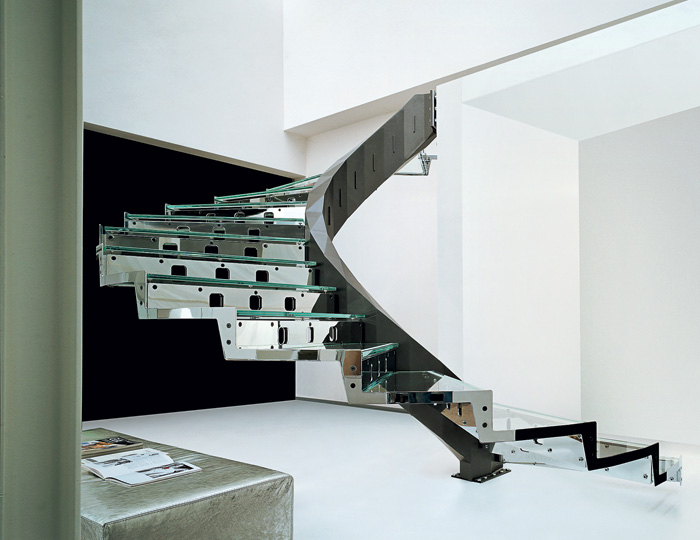

1. Основная опора этой необычной лестницы консольные кронштейны, вспомогательная поддержка потолочные тяжи. Конструкция сохранила визуальную легкость, несмотря на то что ее ступени довольно массивны, а благодаря пущенному по стене поручню и веревочному ограждению передвигаться по ней очень удобно и безопасно.
2-4. Консольный принцип широко применяют при изготовлении винтовых лестниц. Узел их крепления к столбу можно выполнить так, чтобы ступень не нуждалась ни в какой допол-нительной поддержке. Столб придется сделать более массивным, но зато не потребуется ни тетивы, ни косоура.

5. Обычно ступени нанизывают на центральный столб, установленный враспор между перекрытиями, и защемляют с помощью дистанционных втулок.
6. Для придания конструкции жесткости используют больцы и миниатюрные стеновые кронштейны.
7, 8. Ограждение из многослойного закаленного стекла (7) имеет значительную массу, поэтому его почти никогда не опирают на ступени, а крепят к перекрытиям. Такие перила способны стать дополнительной поддержкой марша, а основную нагрузку принимают на себя стальные кронштейны, прикрепленные анкерами к стене (8).

В ответ на запросы дизайнеров появились новые типы лестниц консольные, подвесные (на тяжах), больцевые, хребтовые (на центральном косоуре) и комбинированные. Наверное, мечту поклонников минимализма и стиля хай-тек в полной мере воплощают именно консольные модели, в которых нет никаких лишних деталей только ступени, причем прикрепленные к опоре (стене, столбу, колонне) всего лишь одним концом, в то время как второй свободно "парит" в воздухе. Ограждение таких лестниц стараются сделать как можно менее заметным, а в радикальных вариантах и вовсе обходятся без перил. Но все же следует заметить, что подобные крайности встречаются редко и рассчитаны скорее на демонстрацию, чем на практическое применение. Да и сами консольные ступени в чистом виде встретишь нечасто обычно это крепление комбинируется с другими опорными узлами.

Как правило, консольные лестницы не продаются готовыми, их делают по размерам конкретного помещения и с учетом требований владельца дома. Европейские компании при выполнении подобных заказов берут за основу одну из своих каталожных моделей и пользуются заводскими комплектующими, внося в конструкцию минимум изменений (благодаря этому их продукция отличается стабильно высоким качеством). Отечественные фирмы производят в основном штучные изделия.

В поисках точки опоры

Соорудить консольную лестницу сложное и трудоемкое занятие. Ее основу необходимо заложить на этапе возведения стен здания (или, по крайней мере, до начала внутренней отделки), ведь каждая ступень обязана выдерживать нагрузку не менее 150 кгс, приложенную к ее вывешенному, то есть ни на что не опирающемуся концу (и это помимо веса перил!). Столь высокую прочность можно обеспечить разными способами.

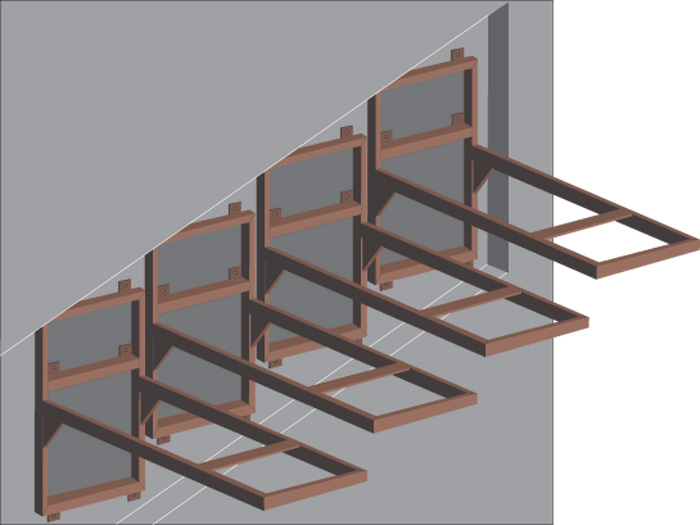

Заделка ступеней . Во время строительства стены в нее вмуровывают концы ступеней на длину как минимум 200 мм (при максимальной ширине марша 800 мм). Это осуществимо только в том случае, если кладка ведется из кирпичей или достаточно тяжелых (например, полнотелых керамзитобетонных) блоков, причем необходимо, чтобы каждая ступень была придавлена не менее чем десятью рядами кладки. При использовании поризованных керамических и пустотных керамзитобетонных блоков, а также щелевого кирпича глубину заделки нужно увеличить до 300-400 мм, что далеко не всегда позволяет сделать толщина стены. При строительстве из газобетона придется укреплять место заделки каждой ступени закладными элементами из тяжелого бетона. Ступени тоже подойдут не всякие, а лишь изготовленные из очень твердых и упругих материалов, например железобетона. Впрочем, их довольно легко декорировать с помощью накладок из дерева, ламинированных панелей, натурального или искусственного камня. А можно оставить ступени в первоначальном виде - для интерьера в стиле лофт ничего лучше не найти.

Заделка кронштейнов. В стену на глубину 250-300 мм вмуровывают отрезки профильной трубы длиной до 1 м, оставляя выпуски, равные примерно 2/3 длины ступени. Требования к стене при этом нисколько не снижаются, а вот ступени могут быть выполнены из инженерного массива дерева, а также материалов на основе древесного композита (ДСП, MDF). Дело в том, что они в этой конструкции перестают быть самонесущими, а опираются на стальные кронштейны. Металлические детали, как правило, скрывают в пазах или отверстиях, профрезерованных (просверленных) в ступенях. Заметим, что для реализации проектов с защемленными и вмурованными консолями следует обращаться только к ведущим строительным компаниям, а обязательным условием успеха является архитектурный надзор.

Крепление анкерами. Способ применим после завершения основного строительства, но потребует сварных кронштейнов с опорными площадками. Каждый такой элемент крепят к стене четырьмя или более анкерными болтами длиной не менее 150 мм и диаметром от 10 мм. Требования к материалу ограждающей конструкции в этом случае очень строги: ни поризованный блок, ни щелевой кирпич не удержат анкеров (либо, чтобы уменьшить усилие на вырывание, придется намного увеличить опорные площадки).

9. Создание все более оригинальных архитектурных форм становится для компаний-производителей отличным способом продемонстрировать мастерство своих инженеров.
10-12. Стилю хай-тек соответствуют изделия из алюминия, стекла и однотонных ламинированных панелей (10, 12). Ступени из массива дерева с хромированными перилами подчеркивают эклектичность интерьера (11).

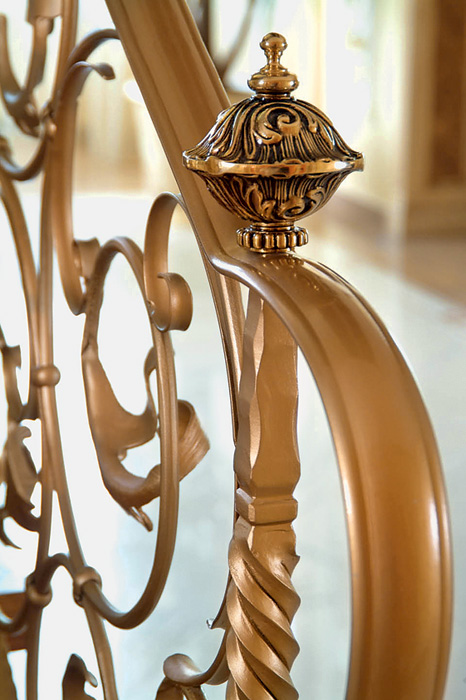

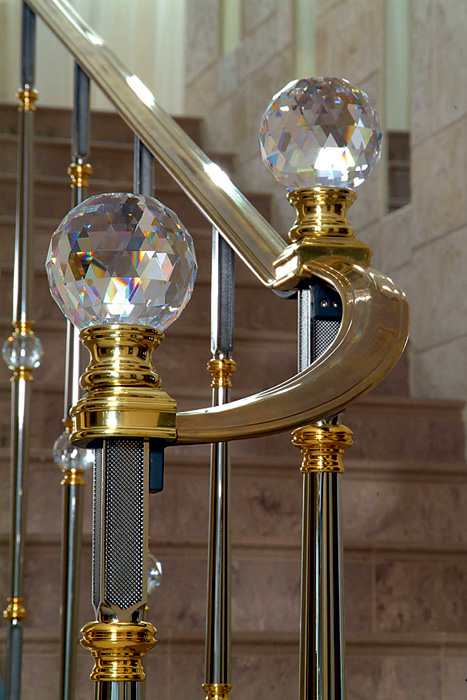

13, 14. При изготовлении ограждения по индивидуальному заказу можно дать волю фантазии, например украсить столбы и балясины вставками из меди, латуни, бронзы либо граненого стекла. Важно лишь не перегрузить опорные узлы и не нарушить стилевое единство интерьера.

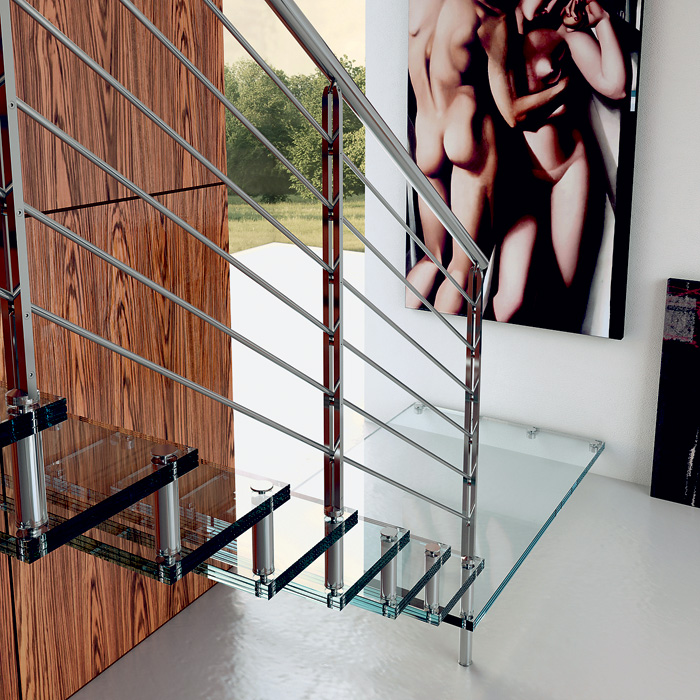

15. Стеклянные ступени всегда требуют больцевой поддержки, так как допускают применение лишь коротких стеновых кронштейнов.
16. За конструирование и строительство железобетонных лестниц берутся лишь самые опытные специалисты.

Не зависеть от стен

Если стена не обладает необходимой прочностью, это серьезное препятствие для строительства консольной лестницы. Но все же преодолимое. Опишем способ крепления ступеней, который может быть реализован практически в любом здании до начала отделочных работ. Суть его в использовании мощного сварного металлокаркаса из швеллера или профильной трубы. Конструкцию делают высотой до потолка, на всю длину марша, располагают вплотную к стене и привязывают к верхнему и нижнему перекрытиям. К стойкам приваривают (или крепят болтами) консольные опоры для ступеней. Каркас затем скрывают с помощью гипсокартонной обшивки или кладки из легких блоков.

Самый сложный тип консольной лестницы с кронштейнами, приваренными (привинченными) к единственной стальной тетиве, которую крепят к перекрытиям посредством мощных опорных площадок и анкеров. Чтобы тетива под нагрузкой не скручивалась, она сама должна представлять собой сложную сварную ферму с продольными, поперечными и диагональными ребрами жесткости (как у стрелы башенного крана). И все же даже продуманная и хорошо сделанная консоль (кроме замоноличенной в стену) не позволяет до конца избавиться от зыбкости ступеней. Лестница в первую очередь должна быть безопасной и удобной, а о каком комфорте может идти речь, если на каждом шагу ощущаешь прогибы и люфты? Приходится искать способы усиления конструкции.

В помощь консоли

Задача инженеров заключается в том, чтобы создать для второго конца ступеней не слишком заметную, но достаточно надежную опору. Например, можно жестко связать все проступи друг с другом с помощью больцев и передать таким образом нагрузку на перекрытия. Больцами называют скрытые болты, используемые вместе с дистанционными втулками. В случае с консольной конструкцией каждую пару ступеней соединяют всего одним таким болтом (а не двумя, как у типичной больцевой), расположенным у вывешенного края. Поскольку основную нагрузку принимает на себя стеновое крепление, больцы можно сделать миниатюрными и замаскировать под детали ограждения или скрыть внутри подступенков. С другой стороны, применение больцев позволяет заметно упростить и уменьшить кронштейны: на каждую ступень вполне достаточно пары стержней диаметром 30-40 мм и длиной 400-600 мм, заделанных в стену на 80-160 мм.

Крепление ступеней к потолку тяжами не сложнее, чем больцевое соединение. Надо только приобрести тросы из нержавеющей стали толщиной 8-10 мм и установить винтовые крюки, позволяющие выбрать слабину тяжей, талрепы. Лестницы с подвесным креплением выглядят даже более воздушными, чем больцевые.

Редакция благодарит компании "Белый Клен", "СМ Квадрат", Euroscala, UNION
за помощь в подготовке материала.

Неисправное состояние лестниц (коррозия металлических косоуров, повышенные прогибы площадок и маршей, неплотное прилегание площадок и маршей к стенам, трещины, выбоины, отслоения пола в лестничных площадках и ступенях, углубления в ступенях от истирания, ослабление крепления ограждений, поручней и предохранительных сеток, повреждение перил, загнивание древесины, недостаточная прочность креплений тетив к подкосоурным балкам и т.п.) следует устранять по мере их появления и не допускать дальнейшего разрушения.

Металлические элементы лестниц следует периодически через каждые пять-шесть лет окрашивать, предварительно очищая поверхности от ржавчины. Металлические косоуры должны быть оштукатурены или окрашены краской

обеспечивающей предел огнестойкости 1 час.

При прогибах лестничных маршей и площадок, превышающих допускаемые нормы (в случае увеличивающейся деформации), работники организации по обслуживанию жилищного фонда должны усиливать несущие элементы лестниц (по проекту), предварительно приняв меры по безопасности эксплуатации лестниц.

Заделку трещин, углублений, выбоин и околов в конструкциях лестниц следует производить по мере появления дефектов с применением материалов, аналогичных материалу конструкций. Потерявшие прочность лестничные ступени в разборных маршах должны быть заменены новыми.

Зазоры между лестничным маршем и стеной следует заделывать цементным раствором. Исправлять сколы в валиках проступей рекомендуется путем применения готовых вставок или бетонирования на месте.

В каменных ступенях поврежденные места следует вырубать и заделывать вставками из камня.

Замена поврежденных и закрепление отслоившихся керамических плиток на лестничных площадках новыми должна производиться немедленно после обнаружения дефектов.

4.8.6. Деревянные поручни, имеющие трещины и искривления, следует заменять новыми. Мелкие повреждения (заусенцы, неровная поверхность) следует устранять путем зачистки поверхности или замены отдельных негодных частей вставками с последующей отделкой поручня.

Поврежденные участки поливинилхлоридного поручня следует вырезать и заменять новыми такой же формы и такого же цвета. Стыки вставок поручня должны быть сварены и зачищены.

Пришедшие в ветхое состояние тетивы, покрытия лестничных площадок ступени и поврежденные части ограждений необходимо заменять, а расшатавшиеся ограждения укреплять.

При проведении капитального ремонта лестниц предусматривать устройство пандусов.

Окраску конструкций лестниц следует производить через каждые пять лет.

Элементы лестницы:

минимально допустимое значение опирания на бетонные и металлические поверхности - 50 мм, на кирпичную кладку - 120 мм;

допустимое нарушение горизонтальности лестничных площадок не более 10 мм, а ступеней лестниц - не более 4 мм;

отклонение перил от вертикали не более 6 мм.

Лестничные клетки:

должно быть исправным остекление; наличие фурнитуры на окнах и дверях (ручки, скобянка), освещение лестничной клетки;

помещение должно регулярно проветриваться, температура воздуха не менее +16°С;

должна быть обеспечена регулярная уборка: обметание окон, подоконников, отопительных приборов - не еже 1 раза в 5 дней; стены - не менее 2 раз в месяц; мытье - не реже 1 раза в месяц;

входы из лестничных клеток на чердак или кровлю (при бесчердачных крышах) должны быть закрыты на замок.

Запрещается использовать лестничные помещения (даже на короткое время) для складирования материалов, оборудования и инвентаря, устраивать под лестничными маршами кладовые и другие подсобные помещения.

Задвижки, электрощитовые и другие отключающие устройства, расположенные на лестнице, должны находиться в закрытых шкафах, ключи от которых хранятся у диспетчера организации по обслуживаниюжилищного фонда.

ЛЕСТНИЦЫ ИЗ ЕСТЕСТВЕННОГО И ИСКУССТВЕННОГО КАМНЯ

1.1 Расхождение ступеней наружной лестницы от промораживания

Причина: Неправильная укладка

Промерзание наружных лестниц старых зданий может
являться следствием неправильно выполненного фундамента. При просадке фундамента изменяется наклон ступеней, дождевая вода и снег попадают между ними, зимой происходит промерзание. Причиной может быть и неправильная установка ступеней. Правильным способом, при уклоне проступей наружу, является создание таких профилей, когда швы располагают выше плоскостей проступей.

Способ ремонта: в большинстве случаев полный демонтаж, затем основательное исправление дефектов и установка ступеней квалифицированными специалистами. Естественно, поврежденные ступени ремонтируют, а некоторые из них заменяют. В последнем случае следует подбирать более стойкий каменный материал (гранит, сиенит, габбро, андезит, пресноводный твердый известняк, мрамор).

1.2 Растрескивание ступеней, нарушение жесткости заделки консольной (висячей) лестницы

Причина: Неравномерная усадка несущей стены; плохая заделка; некачественное расклинивание

Дефекты маршей лестниц с косоуром, во многих случаях их разрушение вызываются дефектами поддерживающих (несущих) конструкций. Такие конструкции необходимо обследовать на месте, определить, из чего и как они были изготовлены, в каком состоянии
находятся, иногда можно определить, на каком этапе изготовления возник дефект.

В зданиях, построенных на рубеже века, применяли косоуры, изготовленные из дерева. Эти балки, как правило, обивали камышом и штукатурили. Таким образом, конструкция оказывалась скрытой и невозможно было определить ее заболевания (грибок, поражения насекомыми). В подобной ситуации обязательна замена несущей конструкции; ремонт и установка заново ступеней.

1.3 Нарушение непрерывности лестничного марша, изломы проступей, ступеней, истертости

Причина: Естественный износ, механические воздействия

Естественный износ ходовой линии старых ступеней становится со временем причиной несчастных случаев. Характерные дефекты: облом кромок ступеней, утончившихся из-за истирания, образование волнистой поверхности ступеней. Дефекты усугубляются от ударов тяжелыми предметами, например при переноске громоздких вещей.

Способ ремонта: Небольшие повреждения монолитных или клиновидных ступеней ремонтируют, вырубая углубление в виде ласточкиного хвоста, затем обеспыливают, увлажняют и делают вставку из материала ступени или из искусственного камня, подходящего по цвету и структуре.

Обычно при изготовлении искусственного камня используют крошку камня, получаемую при долблении углубления под вставку. Если ее недостаточно, то добавляют каменный щебень. Ремонтный материал готовят на 2/3 щебенки различной крупности и 1/3 цемента. Основным требованием является хорошее уплотнение. В большинстве случаев для достижения надежного результата необходимо устройство основательно закрепленной опалубки. Заново изготовленные или отремонтированные поверхности требуют влажной обработки в течение 7 суток. Поверхность искусственного камня шлифуют через 1—2 суток. Шлифовка до зеркального блеска нецелесообразна, так как скользкая поверхность может стать причиной несчастных случаев. Начальные признаки истирания проступей,оторые в дальнейшем проявятся в виде образования волнистости или скользких частков, устраняются насечкой поверхности.

Дефекты лестниц из естественного и искусственного камня можно ремонтировать с помощью различных современных клеев. При этом в растянутых поясах применяют металлические скобы из арматурной стали

Истертые ступени можно покрывать современными материалами. На гладкую поверхность, полученную после соответствующей обработки, наклеивают резиновый коврик, твердый листовой ПВХ, а также другие материалы, устойчивые к истиранию и пригодные к защите кромок.

1 — настил из плиток; 2 — раствор

1.4 Трещины на отдельных ступенях, иногда изломы

При замене ступеней или целого лестничного марша висячие лестницы следует крепить подпорками, начиная с основания стены, с нижнего этажа и по наружному обводу. Работы начинают с выдалбливания мест заделки. Ступени демонтируют сверху вниз. Новые марши монтируют снизу, обращая внимание на правильную установку плоскостей проступей с тем, чтобы вода при мытье лестницы стекала с них свободно. Отдельные ступени при замене входят, по крайней мере, на глубину в полкирпича с расклиниванием и заделкой кирпичами на цементном растворе (рис. 1.2). Если в замене нет необходимости, то лестничные марши могут быть усилены косоурами из стальных балок (рис. 1.3).

1.5 Раковинообразное отслоение материала лестницы, растрескивание

Причина: Воздействие огня

Естественный камень не стоек против огня, хотя сам он не горит. Под действием высокой температуры он растрескивается, отшелушивается, рассыпается. Известняки теряют в значительной степени свою прочность под воздействием относительно невысокой температуры, в них происходят химические процессы (обжиг извести). Магматические горные породы в этом отношении ведут себя лучше. Если на раскаленные каменные ступени неожиданно попадает вода при тушении пожара, то она сильно может повредить материал, из которого они сделаны, и привести в результате к сильному разрушению каменных конструкций.

1.6 Расшатанные перила

Причина: Ослабление стоек перил, изломы вследствие коррозии

Характерным дефектом перил лестниц является расшатывание стоек в местах креплений, растрескивание камня. Причиной может быть сильная коррозия металлических стоек, промерзанияу их основания, механические воздействия (принудительное расшатывание), воздействие воды, перемалывающий эффект от подвижек в швах частиц с острыми краями.

Необходимо периодически обследовать места заделок стоек перил. В начальной стадии развития дефекта можно воспользоваться простой заливкой цементного раствора с последующей затиркой песчано-цементной смесью (1:1), что приостанавливает дальнейшее разрушение иногда на многие годы.

При ремонте более значительных дефектов бывает необходимо устройство нового гнезда или замена проржавевшей стойки. Следует уделить внимание уходу за бетоном в период его твердения, поскольку быстрое высыхание небольшого количества бетона или искусственного камня приводит к его разрушению. Хорошего результата можно добиться только при правильном уходе и нормальном увлажнении.

2. БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ ЛЕСТНИЦЫ

2.1. Изломы, трещины бетонных лестниц

Причина: Трещины в растянутом или сжатом поясе

Трещины, появляющиеся в сжатом поясе лестниц, армированных как двухопорные балки, свидетельствуют об ослаблении поперечного сечения и могут вызвать неприятности. Если края трещин бетона раскрашиваются, отслаиваются, это свидетельствует о дефекте в сжатом поясе. После экспертной оценки необходимо принять меры по усилению или замене конструкции.

2.2. Ослабление заделки консольных (висячих) лестниц

Причина: Недостаточный размер длины заделки, из-за чего происходит расшатывание; неправильная установка ступеней, из-за чего вода при мытье лестницы стекает к стене.

Способ ремонта идентичен с описанным в п.1.4

2.3. Повреждения облицовок, выбоины, изломы

Причина: Механические воздействия: естественное истирание, волнистость, повреждения грузами, проносимыми по лестнице

Способ ремонта идентичен с описанным в п.1.3

2.4. Истертость пластмассового или резинового ковриков, покрывающих проступи, разрывы

Причина: Механические воздействия

Разрушенные пластмассовые или резиновые вставки на проступях удаляют, бетонную поверхность зачищают, и после проверки правильности уклона наклеивают новые.

2.5. Изломы, изогнутость перил, деформации косоуров, изломы монолитных лестничных площадок

Причина: Дефекты строительства, ошибки в уходе за бетоном, коррозия железобетона, повреждение бетона под воздействием кислот, щелочей, масел, жиров

В любом случае нужна экспертная оценка. После необходимого обследования и расчета принимается решение о ремонте или замене, в последнем случае могут быть использованы элементы заводского изготовления.

2.6. Ослабление бетона наружных лестниц, выкрашивание, изломы, отслоение поверхности

Причина: Воздействие мороза в период твердения или частое промораживание готового бетона

Постоянно мокрым или часто увлажняемым бетонным лестницам может причинить большой вред мороз. Особенно для наружных лестниц применяют морозостойкий бетон с использованием морозостойких инертных и с соответствующим подбором качества и количества цемента. Ремонт старых бетонных лестниц является лишь временным мероприятием, поскольку дальнейшее промораживание приводит к их разрушению.

2.6. Деформации железобетонных конструкций, оголение арматуры под отслоившимся бетоном и т. Д

Причина: Воздействие огня

Под действием огня (уже при температуре 500 °С) добавки к бетону выгорают; щебень из известняка, добавляемый в бетон, начинает разлагаться (образуется обожженная известь); снижается и прочность арматуры. После любого пожара непременно следует провести экспертное обследование и определить на его основе дальнейшие мероприятия.

3. ДЕРЕВЯННЫЕ ЛЕСТНИЦЫ

Материалом для изготовления лестниц внутри зданий может служить мягкая и твердая древесина. Часто применяемые конструкции — винтовая лестница, прямая или криволинейная бескосоурная лестница, которые обычно хорошо рассчитаны, конструктивно просты. Дефекты их обычно являются следствием повреждений. В редких случаях встречаются повреждения насекомыми и грибком. Так же редко дефекты происходят из-за коррозии металлических соединительных элементов.

Способом ремонта сильно изношенных или сломанных ступеней является полная их замена. Меньшие повреждения устраняют путем вставок. С учетом мнения экспертов должны предупреждаться дефекты, могущие возникнуть вследствие воздействия грибковых заболеваний и насекомых. Существенным требованием является исключение во всех случаях возможностей увлажнения лестничных конструкций.

Дефекты конструкций косоуров, недостатки в узлах соединений со, стенами устраняются в соответствии с правилами изготовления плотницких конструкций.

Деревянная лестница быстро сгорает при пожаре, поэтому ее нельзя предназначать для эвакуации людей как внутри, так и снаружи здания.

В процессе реконструкции жилых домов вне зависимости от несущей способности и состояния материала деревянные лестницы следует заменять на железобетонные, лестницы из естественного и искусственного камня, за исключением внутренних лестниц в одноэтажных домах, если они соответствуют требованиям, предъявляемым к материалу и несущей способности.

4. ЛЕСТНИЦЫ ИЗ СТАЛЬНЫХ КОНСТРУКЦИЙ

4.1 Изгиб несущих элементов, трещины, излом соединительных элементов, деформация ступеней

Причина: Статическое и динамическое перенапряжение

Замена или усиление несущих элементов в соответствии с ожидаемыми дополнительными статическими или динамическими нагрузками, замена металлической ступени (плиты), иногда устройство ребер жесткости против возможного изгиба.

4.2 Чрезмерно гладкая поверхность, не безопасная для хождения; выступы соединительных элементов над сту-пенью

Причина: Конструктивный эффект

Замена ступеней, изготовленных первоначально из плит, без устройства шероховатостей или ребристости. Устранение во избежание несчастных случаев выступов соединительных элементов опусканием их под плоскость плиты ступени (приваркой с нижней стороны) или другим способом.

4.3 Истертость поверхности ступеней, отполированность; зазубренность кромок

Причина: Механические воздействия

Создание шероховатой поверхности или замена.

4.4 Деформация всей или части конструкции лестницы от высокой температуры

Причина: Пожар

В зависимости от заключения экспертов замена отдельных элементов или всей лестничной конструкции в зависимости от степени поражения.

4.5 Коррозия всех или части стальных конструкций

Причина: Коррозия

В первую очередь устранение причин увлажнения, затем очистка от ржавчины конструктивных элементов, пригодных для использования, и антикоррозионная обработка.

Лестницы из стальных конструкций очень редко используются в жилых зданиях; в общественных зданиях, конторах — в виде винтовых лестниц (из-за ограниченности пространства). В большинстве своем применяются в промышленных зданиях для подхода на соответствующие технологические посты. Обычно для маршей таких лестниц характерны высокие ступени (более 20 см); крутые лестницы снабжаются двусторонними перилами. Повышенное внимание к состоянию таких лестниц очень важно с точки зрения предупреждения несчастных случаев.

1. Введение

2. Лестницы из естественного и искусственного камня

3. Бетонные и железобетонные лестницы

4. Деревянные лестницы

5. Лестницы из стальных конструкций

6. Список литературы

7. Введение

обеспечивающей предел огнестойкости 1 час.

В каменных ступенях поврежденные места следует вырубать и заделывать вставками из камня.

При проведении капитального ремонта лестниц предусматривать устройство пандусов.

Окраску конструкций лестниц следует производить через каждые пять лет.

Элементы лестницы:

допустимое нарушение горизонтальности лестничных площадок не более 10 мм, а ступеней лестниц - не более 4 мм;

отклонение перил от вертикали не более 6 мм.

Лестничные клетки:

помещение должно регулярно проветриваться, температура воздуха не менее +16°С;

входы из лестничных клеток на чердак или кровлю (при бесчердачных крышах) должны быть закрыты на замок.

1. ЛЕСТНИЦЫ ИЗ ЕСТЕСТВЕННОГО И ИСКУССТВЕННОГО КАМНЯ

1.1 Расхождение ступеней наружной лестницы от промораживания

Причина: Неправильная укладка

Способ ремонта: в большинстве случаев полный демонтаж, затем основательное исправление дефектов и установка ступеней квалифицированными специалистами. Естественно, поврежденные ступени ремонтируют, а некоторые из них заменяют. В последнем случае следует подбирать более стойкий каменный материал (гранит, сиенит, габбро, андезит, пресноводный твердый известняк, мрамор).

1.2 Растрескивание ступеней, нарушение жесткости заделки консольной (висячей) лестницы

Причина: Неравномерная усадка несущей стены; плохая заделка; некачественное расклинивание

1.3 Нарушение непрерывности лестничного марша, изломы проступей, ступеней, истертости

Причина: Естественный износ, механические воздействия

Способ ремонта: Небольшие повреждения монолитных или клиновидных ступеней ремонтируют, вырубая углубление в виде ласточкиного хвоста, затем обеспыливают, увлажняют и делают вставку из материала ступени или из искусственного камня, подходящего по цвету и структуре.

Обычно при изготовлении искусственного камня используют крошку камня, получаемую при долблении углубления под вставку. Если ее недостаточно, то добавляют каменный щебень. Ремонтный материал готовят на 2/3 щебенки различной крупности и 1/3 цемента. Основным требованием является хорошее уплотнение. В большинстве случаев для достижения надежного результата необходимо устройство основательно закрепленной опалубки. Заново изготовленные или отремонтированные поверхности требуют влажной обработки в течение 7 суток. Поверхность искусственного камня шлифуют через 1-2 суток. Шлифовка до зеркального блеска нецелесообразна, так как скользкая поверхность может стать причиной несчастных случаев. Начальные признаки истирания проступей,оторые в дальнейшем проявятся в виде образования волнистости или скользких частков, устраняются насечкой поверхности.

Рис. 1.2. Расклинивание висячей лестницы

1 - расклинивание; 2 - висячая лестница; 3 - несущая стена

Рис. 1.3. Устройство косоуров из стальных балок

1 - настил из плиток; 2 - раствор

1.4 Трещины на отдельных ступенях, иногда изломы

Причина: Механические воздействия

1.5 Раковинообразное отслоение материала лестницы, растрескивание

Причина: Воздействие огня

1.6 Расшатанные перила

Причина: Ослабление стоек перил, изломы вследствие коррозии

2.1. Изломы, трещины бетонных лестниц

Причина: Трещины в растянутом или сжатом поясе

2.2. Ослабление заделки консольных (висячих) лестниц

Причина: Недостаточный размер длины заделки, из-за чего происходит расшатывание; неправильная установка ступеней, из-за чего вода при мытье лестницы стекает к стене.

Способ ремонта идентичен с описанным в п.1.4

2.3. Повреждения облицовок, выбоины, изломы

Причина: Механические воздействия: естественное истирание, волнистость, повреждения грузами, проносимыми по лестнице

Способ ремонта идентичен с описанным в п.1.3

2.4. Истертость пластмассового или резинового ковриков, покрывающих проступи, разрывы

Причина: Механические воздействия

2.5. Изломы, изогнутость перил, деформации косоуров, изломы монолитных лестничных площадок

Причина: Дефекты строительства, ошибки в уходе за бетоном, коррозия железобетона, повреждение бетона под воздействием кислот, щелочей, масел, жиров

2.6. Ослабление бетона наружных лестниц, выкрашивание, изломы, отслоение поверхности

Причина: Воздействие мороза в период твердения или частое промораживание готового бетона

2.6. Деформации железобетонных конструкций, оголение арматуры под отслоившимся бетоном и т. Д

Причина: Воздействие огня

3. ДЕРЕВЯННЫЕ ЛЕСТНИЦЫ

Материалом для изготовления лестниц внутри зданий может служить мягкая и твердая древесина. Часто применяемые конструкции - винтовая лестница, прямая или криволинейная бескосоурная лестница, которые обычно хорошо рассчитаны, конструктивно просты. Дефекты их обычно являются следствием повреждений. В редких случаях встречаются повреждения насекомыми и грибком. Так же редко дефекты происходят из-за коррозии металлических соединительных элементов.

4. ЛЕСТНИЦЫ ИЗ СТАЛЬНЫХ КОНСТРУКЦИЙ

4.1 Изгиб несущих элементов, трещины, излом соединительных элементов, деформация ступеней

Причина: Статическое и динамическое перенапряжение

4.2 Чрезмерно гладкая поверхность, не безопасная для хождения; выступы соединительных элементов над ступенью

Причина: Конструктивный эффект

4.3 Истертость поверхности ступеней, отполированность; зазубренность кромок

Причина: Механические воздействия

Создание шероховатой поверхности или замена.

4.4 Деформация всей или части конструкции лестницы от высокой температуры

Причина: Пожар

4.5 Коррозия всех или части стальных конструкций

Причина: Коррозия

Лестницы из стальных конструкций очень редко используются в жилых зданиях; в общественных зданиях, конторах - в виде винтовых лестниц (из-за ограниченности пространства). В большинстве своем применяются в промышленных зданиях для подхода на соответствующие технологические посты. Обычно для маршей таких лестниц характерны высокие ступени (более 20 см); крутые лестницы снабжаются двусторонними перилами. Повышенное внимание к состоянию таких лестниц очень важно с точки зрения предупреждения несчастных случаев.

Список литературы:

1. Правила и нормы технической эксплуатации жилищного фонда

2. А.В. Коломеец, Э.М. Ариевич «Эксплуатация жилых зданий», справочное пособие, М. Стройиздат. 1985

3. Н.В.Нечаев «Капитальный ремонт жилых зданий» М. Стройиздат 1990 г.

4. Бойко М. Д. «Техническое обслуживание и ремонт зданий и сооружжений». Учебное пособие для вузов. Л.: Стройиздат, Ленингр. отд-ние, 1986.-256 с.

Довольно часто при проектировании домов исполнителя приходится сталкиваться с проблемами экономии пространства при размещении лестничных маршей и создании определенных интерьеров. Это связанно с тем, что данные конструкции являются довольно громоздкими и требуют много места для своего нормального функционирования.

Именно поэтому многих мастеров интересует вопрос о том, как изготавливается консольная лестница своими руками, поскольку подобная разновидность этого устройства может помочь решить эту проблему.

С первого взгляда на это устройство создается впечатление, что оно состоит из отдельных секций, которые подвешены в воздухе. Однако необходимо отметить, что для создания консольной лестницы необходимо приложить массу усилий.

Свойства

Данное изделие имеет оригинальный внешний вид, который при правильном подходе можно вписать в любой интерьер. (см. также статью Интерьер прихожей с лестницей в частном доме – «рецепты» уютной обстановки)
На создание такой конструкции необходимо минимальное количество материала.
Экономия пространства при использовании консольных устройств вырастает в разы.
Создание лестниц данного типа довольно проблематично и связано с массой различных трудностей.
При проектировании подобной конструкции лестницы необходимо производить очень точные расчеты и измерения, поскольку на ступень, зафиксированную с одной стороны должна возлагаться нагрузка не менее 150 кг.

Совет!
Перед тем, как выбирать консольную лестницу для своего дома необходимо взвесить все достоинства и недостатки этого устройства и принять решение идеально подходящее под конкретные условия.

Изготовление

Прежде всего, необходимо понять, что данная лестница монтируется на одну опору . При этом инструкция по монтажу предполагает установку дополнительных креплений в виде подвесных систем, но основная нагрузка на них не идет.
Для решения задач монтажа консолей используют два метода установки . Первый из них предполагает крепление ступеней в процессе изготовления стен. Второй метод заключается в установке несущей конструкции, которая может выглядеть в виде колонны.
После того, как ступени установили, к ним присоединяют с другого края тросы или стропы, которые закрепляют на потолке . Таким образом, получается конструкция в виде отдельных элементов лестницы, зафиксированных с одной стороны на стене или колонне, а с другой стороны, подвешенной на тросы.

Стоит отметить, что подвесная система сама по себе начинает выполнять функции заграждения, но для повышения безопасности между стропами можно протянуть дополнительные элементы , цель которых заключается в сокращении зазоров.
Перила для консольных лестниц следует устанавливать на стену . Их можно приобрести в специализированных магазинах, а цена таких изделий порой настолько мала, что в самостоятельном изготовлении просто нет смысла.
При выполнении всех работ очень важно использовать водяной уровень , для правильного размещения деталей в пространстве.
Стоит отметить, что не все виды данных систем оснащаются подвесками . Есть вполне самостоятельные изделия способные выдерживать значительный вес без дополнительной поддержки.

Совет!
При организации подвесной системы необходимо создать определенный уровень натяжки, который будет поддерживать ступени в одном положении.
Если натяжение будет слишком сильное, то можно прослабить область основной фиксации.

Покупать или делать самому

Прежде всего, необходимо понять, что главным критерием при изготовлении лестничных маршей является безопасность. При этом консольные устройства требуют наличия только качественных элементов, и точных измерений при их изготовлении и монтаже. Поэтому такие конструкции нужно создавать очень тщательно, обращая внимание даже на незначительные детали.

Учитывая всю сложность подобной работы, некоторые мастера предпочитают приобретать готовые изделия. Они точно будут иметь правильные формы, соответствующий крепеж и выдержат необходимую нагрузку. Однако при этом монтаж нужно производить строго по инструкции, которая обязательно должна входить в комплект поставки.

Совет!
Приобретая готовое изделие, стоит убедиться в наличии крепежа, поскольку не все производители его кладут вместе с деталями.
Также следует проверить все элементы на предмет обнаружения видимых дефектов.

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста изложенного выше можно получить представление о конструкции и устройстве консольных лестниц и способов их монтажа.

При этом можно сделать вывод, что данное изделие лучше приобретать в готовом виде, поскольку заводские детали обладают большим запасом прочности и надежности.

Когда о необходимости комфортного и безопасного доступа на второй этаж задумываются еще в процессе проектирования дома, можно заложить лестницу любого типа. Это значительно эффективнее, чем после пытаться втиснуть хоть что-нибудь удобоваримое, не говоря уже об эстетике. Один из участников нашего портала продумал все заранее, и в результате у него - консольная лестница, считающаяся одной из самых привлекательных в плане «воздушности». Его опыт интересен тем, что, оставшись заказчиком, он все же смог прилично сэкономить даже в плане финансов, не говоря о времени и трудозатратах.

О консольных лестницах.
sergpn.
Проект.
Материалы и инструменты.
Исполнение.

О консольных лестницах

Эффект легкости и воздушности в этих конструкциях достигается за счет отсутствия наружных опор в привычном понимании – нет ни ровного косоура, ни тетивы, ни вертикальной опоры. «Парящие» ступени монтируются непосредственно в стену, учитывая, что вся нагрузка придется только на этот крепеж. Выбирая такой тип лестницы, необходимо правильно рассчитать, прежде всего, несущую способность стены. Тип крепления ступеней зависит именно от результата расчетов, это могут быть следующие варианты:

врезка в стену – глубина зависит от прочности стены, в среднем 20-40 см;
кронштейны – как специальный крепеж, так и различные вариации (металлические пластины, швеллер, декоративные опоры);
каркас – при минимальной несущей способности стены вплотную к ней располагают каркас из металла (швеллер, профиль), который фиксируется к перекрытиям, а к нему - консольные ступени.

Поручень обычно пускается по стене, при необходимости в качестве ограждения делают потолочные тяжи, в редких случаях в угоду визуальной составляющей обходятся и без тяжей, и без поручня.

Что касается материалов, то полет фантазии практически безграничен, но самые практичные лестницы со ступенями на металлическом каркасе с деревянными накладками или футлярами. Именно такой вариант исполнения у нашего умельца.

Консольная лестница из металла от sergpn

sergpn

Проект

Дом у топикстартера построен по монолитной технологии, а так как консольную лестницу он задумал изначально, то одна из диафрагм жесткости металлического каркаса и была задействована под конструкцию. Недостающий фрагмент дополнили швеллером.

Все расчеты и сам проект sergpn заказал у профессионалов. Учтена и несущая способность, и устойчивость к динамическим нагрузкам. Наш умелец считает, что проект обязателен.

sergpn

Все моменты учтены на этапе проектировки, я сознательно выделил расходы на расчет отдельной строкой, а не написал, что «идем в сарай, смотрим, чего из металлолома осталось, и варим из этого лестницу примерно вот такой формы». Учитывая патологическое неприятие большей части форумчан каких-либо расходов на проектантов и желание строить по интуиции, я хочу донести до них, что проект и расчет – это экономия, а не расходы.

Чертежи своей лестницы sergpn выложил для всех заинтересованных.

Материалы и инструменты

Использованные материалы:

профильная труба 60×60×5 мм – каркас ступеней;
листовой металл, толщиной 10 мм – опорные пластины и «косынки»;
листовой металл, толщиной 4 мм – накрывные и торцевые планки;
швеллер 270×6 мм – недостающая часть опоры под четыре ступеньки;
химические анкера, шпильки – для крепления к стене опорных пластин и швеллера.

Вместо того, чтобы заморачиваться с резкой такого толстого металла болгаркой, отдал все в мастерскую на плазменную резку, для сварки использовался инверторный сварочник и профессиональные сварщики 5-го разряда.

Исполнение

Первым этапом по разметке высверлили отверстия под шпильки и зафиксировали их в стене, следующими смонтировали на них опорные пластины под ступени и швеллер. Химические анкера умелец предпочел обычным, чтобы избежать в дальнейшем образования люфта.

В силу определенных сложностей алгоритм исполнения ступеней получился следующим:

трубы «прихватками» к опорной пластине;
косынки;
накрывной лист;
торцевая планка.

Именно такая последовательность обусловлена тем, что при других вариантах выдержать плоскость идеальной не представлялось возможным.

sergpn

Варили поочередно, что несколько сложнее, из-за невозможности прикрепить упорные пластины ровно (где-то арматура, где-то еще какая-то неприятность). Поэтому каждая ступенька делается индивидуально. Каркас из профтрубы варить проще, но на изгиб эта конструкция работает хуже, чем полностью зашитые сверху накрывающей пластиной параллельные трубы. Но, с другой стороны, зашивка листом сверху возможна (как показала практика) только для труб, которые уже приварены к пластине, иначе трудно соблюсти параллельность (лист ведет). Вот, собственно, из-за этого и был выбран такой способ сборки.

Некоторых участников темы интересовал вопрос, не проще ли было использовать сквозной крепеж. Как ответил умелец, ввиду нагрузки сделать болты впотай нельзя. А делать двойную работу по креплению пластин с другой стороны и после еще придумывать, как их закрыть, слишком проблематично. Других смутили косынки, так как множество примеров монтажа ступеней - без этого узла. Оказалось, косынки не только необходимы, но и полезны.

Так как по финансовым соображениям в обозримом будущем декоративных деревянных футляров не предвидится, умелец щедро обработал готовую конструкцию грунтовкой и на этом пока остановился.

Как рекомендовано проектом, после окончания монтажных работ лестницу проверили на несущую способность «классическим» методом – нагрузили на ступеньку мешки с цементом на 250 кг. Прогиб составил менее 1 мм, что вполне удовлетворительно, учитывая, что вес домочадцев значительно меньше, а прыгать на консолях никто не планирует.

С учетом всех трат лестница обошлась в 45 тысяч рублей:

проект – 5 тысяч;
металл (с резкой) – 15 тысяч;
монтаж (сварка/резка на месте) – 20 тысяч;
расходники и комплектующие (анкера, шпильки, электроды, грунтовка) – 5 тысяч.

На изготовление лестницы ушло всего четыре дня. Как отдельно подчеркивает sergpn, компании, предлагающие готовые конструкции такого плана, называли ценник от 100 тысяч рублей и срок в две недели. Поэтому даже при отказе от самостоятельного изготовления в пользу профессионального, реально сократить затраты в два раза. Если же имеются соответствующие навыки и оборудование, то затраты на материалы и вовсе по нашим временам минимальные.

Проследить за дальнейшим развитием событий можно , подробнее о разных видах лестниц, в том числе и консольных – в статье , как обеспечить своими силами доступ на холодный чердак – в материале . Пример очень необычной лестницы – в одном из наших видео.
