Чем промыть теплообменник настенного котла. Очистка от накипи теплообменника газового котла или колонки. Как промыть теплообменник газового котла

Жесткая вода, используемая в системах отопления, является основной причиной того, что время от времени, будет требоваться промывка теплообменника газового котла. В неподготовленном теплоносителе, содержится большой процент растворенных солей кальция и магния. При нагревании, соль кристаллизуется и выпадает на стенках теплообменника в виде отложений, и ржавчины, что приводит к быстрому выходу котла из строя.

Причины образования накипи в котле и чем это опасно

Для защиты первичного теплообменника, устанавливают систему , что несколько снижает степень и интенсивность отложений. Вторичный контур или змеевик ГВС, защитить от накипи довольно сложно и требует существенных материальных затрат.

На практике, в отечественных реалиях эксплуатации, защиту от накипи используют крайне редко. Отсутствие водоподготовки является основной причиной засорения теплообменников.

Если вовремя не убрать накипь, появятся следующие последствия:

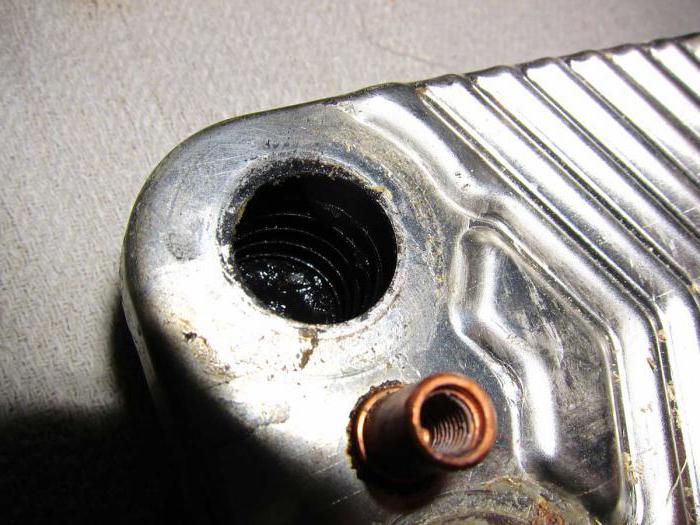

Если своевременно не провести устранение накипи в теплообменнике горячей воды газового отопительного котла, потребуется дорогостоящий ремонт. Выход из строя змеевика ГВС или контура обогрева, это одна из самых распространенных причин выхода из строя газового водогрейного оборудования.

Чем промыть теплообменник котла от накипи

1. Увеличилось потребление газа.
2. Горелка работает практически без выключений.
3. Гудение при работе циркуляционного насоса.
4. Снижение напора горячей воды.

Оборудование для промывки теплообменников

Аппарат заряжается химическим реактивом и подключается к отопительному контуру, через отводы на корпусе котла. Методика промывки двухконтурного газового котла, включает поочередное подключение к каждому теплообменнику поочередно.

Суть метода сводится к следующему: бустер нагнетает давление и заставляет реагент циркулировать в одном направлении. Через время, автоматически включается рециркуляция. Так, теплообменник промывается в разных направлениях, что приводит к полной очистке полостей от накипи.

Чтобы очистить теплообменник газового котла от накипи в домашних условиях и добиться качественного результата, придется приобрести бытовой бустер. Продукция выпускается под следующими марками:

• Pump Eliminate
• Alfa Laval
• Теплосервис
• Pipal Chemistry
• Aquamax

Средства для промывки теплообменника

1. Подручные средства.
2. Химические реагенты для чистки и промывки.

Чтобы промывка теплообменника газового котла лимонной кислотой или уксусом, принесла пользу, потребуется замочить теплообменник в растворе, предварительно сняв и заполнив его составом. Отмачивать контур, потребуется около суток. Данный метод эффективен только при чистке небольшого слоя накипи.

Химические средства – эффективный способ очистки от накипи в домашних условиях. Для промывки используется съемный и несъемный метод. Полностью очистить контур от отложений средней степени, можно только посредством бустера. В аппарат заправляется жидкость для промывки теплообменников газовых котлов. Химические реагенты изготавливаются на основе соляной, сульфаминовой, ортофосфорной кислоты и реагентов (Антинакипин и т.п.).

У химической очистки есть свои недостатки. После процедуры, нередко, уплотнительные резинки и сварные швы, дают течь. Поэтому, техническое условие для кислотной промывки – обязательная проверка герметичности соединений после проведения обслуживания.

Промывка теплообменника газового котла соляной кислотой, может стать причиной течи контура. Данный метод не рекомендуется применять для тепловых агрегатов, после пяти лет эксплуатации.

Если ни один из вышеперечисленных методов не подходит, применяется гидродинамическая чистка. Жидкость для промывки теплообменников газовых котлов, изготавливается на основе обычного водного раствора с добавлением абразивных веществ. Гидродинамическая чистка используется исключительно в специализированных сервисных центрах.

Для самостоятельной чистки с помощью бустера или разборным методом, применяются следующие средства:

• Detex
• Zincotex
• Alfa Laval
• Steeltex
• Aquamax
• BWT Cillit

Как уберечь теплообменник в котле от накипи

• Заливается качественный теплоноситель – оптимально подойдет дистиллированная вода. Жидкость из системы отопления не сливается без необходимости. Через несколько отопительных сезонов, состав теплоносителя становится оптимальным.
• Устанавливается система водоподготовки и фильтрации.
• В некоторых котлах, производители встраивают специальную катодную защиту. Подключенный к электросети электрод, предотвращает образование накипи.

Почему газовый котел засоряется сажей

Катализаторами образования сажи является:

1. Неправильное соотношение пропорций газа и воздуха во время горения.
2. Некачественное топливо.

Чтобы снизить процент сажи в уходящих газах, потребуется выполнить настройку котла, проверить и в случае необходимости, заменить жиклеры, очистить форсунки от нагара.

Образование сажи при неполном сгорании газа, легко предотвратить, если для установки и регулировки котла, пригласить специалиста. Каждый год, во время сезонного обслуживания, проверяются рабочие параметры горелки и состав выделяемого CO.

Как очистить газовый котел от отложений сажи

Растворить сажу можно обычным кипятком. Если толщина нагара более 2 мм, применяются специальные очищающие средства. Предварительно, поверхность обрабатывается металлической щеткой. Через борозды, химический растворитель лучше проникает к поверхности и удаляет сажу.

Как почистить форсунки на газовом котле

• Механический метод – так очищают форсунки газовщики, при регулярном сезонном обслуживании. Зола убирается специальным инструментом, напоминающим загнутый крючок.
• Посредством химических веществ – сильные загрязнения убираются реагентами. Для чистки, горелочное устройство потребуется снять.
• Ультразвуковой метод – относительно новый способ чистки, позволяющий избавить от нагара с минимальными последствиями для горелки и самих форсунок. Проводится на специализированном оборудовании.

Какой теплообменник газового котла меньше подвержен накипи

• У чугунных теплообменников, наилучшие показатели сопротивляемости к появлению солевых и минеральных отложений. Срок службы котлов, составляет около 35 лет. Контур из чугуна, устойчив к воздействию любых агрессивных веществ.
• Теплообменник из нержавеющей стали, устойчив к коррозии, но, спустя несколько лет эксплуатации, на стенках полости контура, начинают появляться отложения солей металлов.
• Для медных теплообменников, приготовлено первое место по интенсивности появления отложений. Процесс появления накипи ускоряется, если в системе отопления или ГВС, используются алюминиевые фитинги, переходники или радиаторы.

Стоимость промывки и чистки газового котла

Самостоятельные работы по очищению обойдутся в следующую сумму:

• Химическая промывка – 300-600 р.
• Оборудование для промывки (бустер), начиная от 15 тыс. руб.
• Щетки и губки для очистки – 50-100 руб.

Оптимальным решением будет, обратиться за помощью в специализированный сервисный центр. Периодичность чистки котла, составляет:

• 1 раз в 2 года, в условиях городской эксплуатации.
• Каждый год, при установке в сельской местности.

По старой народной традиции периодическая чистка газового котла с промывкой теплообменников производится пользователем в случае крайней необходимости, когда вода совсем не греется либо что-то сломалось. По вызову приходит мастер и за ваши деньги ремонтирует агрегат, чистит и все настраивает. Притом что конструкция большинства газовых котлов, используемых в частных домах и квартирах, позволяет производить их периодическую очистку своими руками.

Когда нужно делать очистку

Существует 3 варианта развития событий:

1. Профилактическая чистка газового котла делается домовладельцем собственноручно 1 раз в 2 года с наименьшими затратами.
2. Процедура выполняется по мере загрязнения теплообменников сажей и накипью, отчего снижается эффективность отопления и подогрева воды на нужды ГВС. При таком раскладе еще можно очистить котел самостоятельно, хотя вызов мастера тоже не исключается.
3. Теплогенератор остановился из-за поломки, что часто случается во время отопительного сезона. Неисправность устраняет вызванный специалист, он же и очищает теплообменник от сажи.

Последние 2 сценария явно непривлекательны для хозяев дома, поскольку связаны с неудобствами и финансовыми затратами. Не обойтись без мастера и в том случае, если для отопления используется конденсационный котел с горелкой и теплообменником особой конструкции. Лезть туда самостоятельно не рекомендуется, разве что вы хорошо разбираетесь в отопительной технике подобного рода.

Вывод: профилактическая чистка и промывка теплообменника выполняется довольно быстро и не требует расходов, оттого является оптимальным решением.

Как почистить теплообменник напольного газового котла

Для разборки отопительного агрегата в домашних условиях не нужны какие-либо специальные инструменты, достаточно обычного набора с отвертками, ключами и пассатижами. Профилактическая прочистка теплообменника от сажи и накипи производится в межсезонье, когда отключено. Предварительно перекрыв подачу газа, начинаем разборку котла со снятия горелочного устройства в такой последовательности:

1. Отсоединить от газового клапана все провода.
2. Извлечь из камеры сгорания термопару, соединенную с газовым клапаном капиллярной трубкой.
3. Отсоединить патрубок подачи газа.
4. Открутить 4 гайки (или болта), удерживающие плиту с горелкой. Вытащить узел в сборе наружу, как показано на фото:

Чистка горелки газового котла производится без дальнейшей разборки с помощью старой зубной щетки. От сажи следует вычистить также запальник, пьезоэлектрическое устройство розжига и датчик контроля пламени (при наличии). Теперь нужно добраться до теплообменника, для чего необходимо снять верхнюю крышку котла, отсоединить датчик тяги и дымоходную трубу.

В открывшемся проеме вы увидите утеплитель, прикрывающий дымоходный кожух. Утепление аккуратно убираете, а после откручиваете винты крепления кожуха и снимаете его. Под ним расположен теплообменник, из которого нужно извлечь стальные турбулизаторы, как это сделано на фото:

Почистить турбулизаторы несложно, это делается обычной щеткой с металлическим ворсом. А вот чистку теплообменника напольного котла лучше делать с помощью нехитрых инструментов, изготовленных своими руками по размерам дымогарных труб. Если они имеют прямоугольное сечение, то надо согнуть из тонкого металла удобную плоскую лопаточку и маленький скребок в виде совочка, затем прибить к деревянной ручке.

Для круглых жаровых труб эти же инструменты изготавливаются слегка изогнутыми. Вначале стенки труб следует очистить совочком, после чего сажу, оставшуюся по углам, удалить лопаткой.

По окончании работы все поверхности теплообменника можно обмести кистью, прикрученной к длинной рукоятке. Последний шаг – уборка сажи с днища, куда она насыпалась при очищении дымогарных труб. Вот как выглядит чистый теплообменник отопительного агрегата:

Рассмотреть подробнее, как чистить в домашних условиях газовый котел, можно на видео:

Примечание. В представленном видео мастером нарушена последовательность действий. Сначала он очищает теплообменник, а затем снимает горелку, засыпанную сажей. Так делать неправильно, сперва нужно снять горелку, а уж потом счищать нагар со стенок жаровых труб.

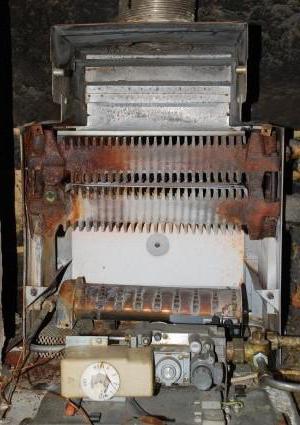

Чистим от сажи настенный теплогенератор

Подобраться к основному теплообменнику большинства настенных газовых котлов довольно просто. Алгоритм проведения работ следующий:

1. Отключить подачу газа, перекрыв соответствующий кран.
2. Снять переднюю панель агрегата.
3. Открутить и снять переднюю крышку, закрывающую камеру сгорания.

Чтобы удаляемая сажа не сыпалась в отверстия газогорелочного устройства и вам не пришлось потом думать о том, как снять горелку для очистки, прикройте форсунки листом плотной бумаги или картона. После чего старой зубной щеткой очищаете ребра теплообменного блока от нагара. Если прикипевший слой не поддается, то можно применить щетку с мягким металлическим ворсом.

По окончании обметаете агрегат изнутри кисточкой и аккуратно извлекаете лист бумаги с сажей. Как обслужить настенный котел, детально показано на видео:

Промывка и удаление накипи

Процедура удаления накипи с внутренних теплообменных поверхностей газовых котлов выполняется двумя путями: со снятием теплообменника и без такового. Если вы вознамерились регулярно очищать и промывать свой теплогенератор, то целесообразнее избрать второй вариант. Каждый раз разбирать котел, чтобы снять теплообменник – дело довольно хлопотное. Да и конструкции отопителей бывают разные, некоторые нужно раскладывать чуть ли не по винтикам.

Чтобы промыть котел без разборки, придется сделать своими руками промывочную установку – бустер. Она представляет собой емкость на 15-20 л, заполняемую промывочным раствором, с подключенными шлангами. Их концы подсоединяются к подающему и обратному патрубку теплогенератора и включают его на нагрев. Циркуляцию обеспечивает отдельный насос, такой же, как в системе отопления. Еще лучше, когда в хозяйстве отыщется насос реверсивный, чтобы периодически менять направление протока жидкости.

Совет. На шланге, подающем раствор от бустера в отопительный агрегат, поставьте сетчатый фильтр, чтобы накипь не обращалась по кругу. Не исключено, что во время промывки его придется несколько раз прочищать.

Перед тем как промыть основной теплообменник газового котла, надо выполнить такие операции:

• сбросить давление в сети до нуля, используя специальный клапан (такие есть в некоторых котлах) или на ближайшем радиаторе;
• отсечь отопитель от системы и опорожнить;
• проверить, нет ли в вашей модели агрегата встроенного грязевика, снять и прочистить его.

Несколько слов о том, чем можно промыть теплообменник газового котла. Наиболее популярным народным средством, безопасным для всех элементов теплогенератора, считается раствор лимонной кислоты и уксуса. По отзывам пользователей известного форума , хорошо действует 9% уксус либо лимонная кислота, растворенная из расчета 20 г на 1 л воды. При необходимости концентрация может увеличиваться.

Кроме того, в продаже имеется множество заводских средств, предназначенных для химической очистки теплообменников (к примеру, Антинакипин). Время промывки указано на упаковке препарата, а при работе с лимонной кислотой длительность процесса зависит от степени загрязнения и может занять от 1 до 3 часов.

Совет. Если реверсивного насоса в наличии нет, то в процессе работы периодически меняйте шланги местами, запуская поток жидкости в обратную сторону. При обратном потоке нагрев необходимо отключать.

Закончив промывку, заполните емкость обычной очищенной водой и промойте агрегат от химии и остатков грязи, еще раз прочистите грязевик.

Как промыть теплообменник двухконтурного котла

Способ удаления накипи из тракта ГВС зависит от типа теплообменника, установленного в вашем теплогенераторе. Их всего два:

• битермический, в нем совмещен нагрев теплоносителя и воды для ГВС;
• вторичный нагреватель из нержавеющей стали.

Очистку агрегатов с битермическим нагревателем лучше делать с помощью бустера, поскольку снять такой узел бывает довольно сложно. Шланги, ведущие от емкости, присоединяются вместо подачи холодной воды и выхода горячей, после чего запускается циркуляционный насос и сам котел. Температуру нагрева следует ограничить 50-55 градусами.

Если в двухконтурном котле стоит вторичный теплообменник, в большинстве случаев его можно снять. Откручиваете переднюю панель, освобождаете блок управления и отодвигаете в сторону. Пластинчатый нагреватель для ГВС находится в нижней части газового котла и крепится 2 болтами. Выкручиваете их, отсоединяете патрубки и вынимаете теплообменник. Далее, погружаете его в кастрюлю с раствором лимонной кислоты и кипятите на плите, о чем подробно рассказано на видео:

Заключение

Для очистки деталей газового котла от сажи и накипи не обязательно звать мастера, это можно сделать своими руками без особых проблем. Труднее с промывкой теплообменников, тут нужно иметь некоторые навыки и инструменты. Если вы открыли панель отопительного агрегата и потеряли уверенность в успехе мероприятия, то на первый раз лучше вызвать специалиста и внимательно проследить за его действиями. Тогда в следующий раз вы сможете почистить котел самостоятельно.

Владельцы газовых котлов не раз задумывались о том, что хотели бы, чтобы агрегат работал долго, был надежным и не создавал никаких серьезных проблем в процессе эксплуатации. Эти мечты можно превратить в реальность, если при эксплуатации соблюдать одно незначительное условие - нужно обязательно проводить периодические осмотры и небольшие плановые ремонты при необходимости. Одно из таких плановых мероприятий - это промывка и очистка газового теплообменника.

Данная операция позволит вернуть агрегату номинальную КПД. Очищать эту деталь нужно один раз в 2-3 года.

Почему теплообменники нуждаются в периодической чистке?

В процессе работы на этом элементе оседает сажа. Иногда слой сажи настолько толстый, что КПД котла падает практически вдвое. В результате агрегат не греет и владельцу приходится выводить устройство на полную мощность. Мероприятия по профилактике позволяют убрать эту сажу. Но также внутри газового теплообменника образуется накипь. Из-за этой накипи значительно сужается проходной канал, теплоноситель прогревается значительно медленней. Это негативно отражается на эффективности работы отопительной системы и повышает нагрузку. Кроме того, увеличиваются затраты на энергоносители.

Чтобы избежать проблем с оборудованием, рекомендуется каждый три года выполнять чистку теплообменников газовых котлов. Этот процесс является комплексом работ, которые без особых навыков можно выполнить своими руками. На весь комплекс мероприятий понадобится от полутора до четырех часов времени.

Как очищают теплообменники газовых котлов

Стоит заметить, что данный элемент представляет собой систему труб, по внутренним каналам которой двигается теплоноситель. Зачастую в качестве теплоносителя используется вода, а она редко отличается высоким качеством. На стенках теплообменника быстро скапливаются соли самых разных металлов, которые со временем превращаются в накипь. Кроме того что накипь является барьером для прохождения воды, она может стать причиной резкой снижения температуры теплоносителя.

Среди всех существующих методов, позволяющих очистить эту деталь, можно выделить механическую очистку, химические способы, а также промывку водой. Последняя подается под высоким давлением.

Рассмотрим промывку теплообменников а значит, третий вариант придется отбросить. Для его реализации понадобится наличие специального мощного компрессора. Именно при помощи высокого давления плотные отложения металлических солей можно разбить и удалить. Остальные два способа вполне подойдут. Все для них можно найти дома или приобрести в соответствующих магазинах.

Очистка механическим способом

Выбирая данный вариант, стоит помнить, что сам элемент в корпусе котла занимается довольно много пространства. Находится он в большинстве случаев над камерой сгорания. Добраться к нему непросто. Чтобы получить доступ к газовому теплообменнику, нужно демонтировать внешние части корпуса. Для этого отсоединить газовые шланги и электрические шнуры, если такие есть. Далее отсоединяют непосредственно сам элемент от труб. Наконец, на последнем этапе снимают крепления.

После этого деталь можно достать из корпуса и начать чистить его. Сразу после демонтажа можно увидеть, что внутренние полости устройства буквально забиты различными отложениями. Зачастую это соли металлов (натриевые и кальциевые), а также элементы так называемого трехвалентного железа. Очищают их металлическим инструментом - подойдут скребки, штыри. Работать нужно предельно осторожно, чтобы не сломать внутренние стенки.

Само устройство можно замочить в ванной или тазу. В воду добавляют раствор соляной или серной кислоты. Когда отложения под действием кислот станут размягчаться, можно удалять их механически. Специалисты рекомендуют по окончании процедуры промыть теплообменник внутри напором воды. Из выходного отверстия выйдет масса грязи. Нужно подождать, пока из теплообменника не пойдет уже чистая вода. Дополнить такую промывку можно легкими постукиваниями по корпусу.

Химическая промывка

Эта процедура достаточно сложная, но выполнимая в домашних условиях. Для этого понадобится специальное оборудование, называемое бустером. Перед проведением нужно знать нюансы процедуры. Они есть, несмотря на простоту процесса.

Процесс упрощен, а заключается эта упрощенность в полном отсутствии какой-либо надобности в демонтаже теплообменника. Также не нужно разбирать котел. Для реализации химической промывки достаточно только отсоединить патрубки от теплообменника. К одному подключают шланг, который будет нагнетать промывочную жидкость. К второму тоже подсоединяют шланг. Из него жидкость будет выходить. Внутри системы из теплообменника и бустера промывочный состав будет двигаться в замкнутом контуре. Также нужно знать, чем промыть теплообменник газового котла. Мы рассмотрим возможные средства, которые можно изготовить самостоятельно или приобрести на рынке или в магазине.

Что такое бустер

Он представляет собой специальный резервуар, выдерживающий агрессивное воздействие химических веществ. Также устройство состоит из насоса и нагревательного элемента. Этот нагреватель имеется не на всех моделях, но специалисты для большей эффективности рекомендуют выбирать именно их. Это позволит подогреть химический реагент, который в горячем виде будет действовать гораздо эффективнее.

Средства для промывки

На современном рынке химии имеется много препаратов, подходящих для очистки и К выбору необходимо подойти внимательно. Его делают исходя из двух факторов - это уровень загрязнения, а также того, как будет реагент воздействовать на металл, из которого теплообменник изготовлен.

Промыть газовый теплообменник своими руками можно лимонной кислотой. Она достаточно эффективно справляется с удалением незначительных отложений и накипи. Также подойдет сульфаминовая, а также адипиновая кислота. Они практичны, когда промывки регулярные, а загрязнение незначительное. Также для удаления накипи предназначена соляная кислота - она удаляет даже сложные толстые слои накипи. Однако здесь нужно учесть материалы, из которых сделан теплообменник. Еще на современном рынке встречаются специальные гели, которые нужно растворять в воде. Они, в отличие от кислоты, не такие агрессивные, а эффективность их на высоком уровне, как говорят отзывы.

Специалисты рекомендуют для промывки теплообменников для газовых котлов использовать соляной раствор. Он эффективен, но нужно быть с ним очень осторожным. Он хорошо справится с накипью и отложениями, но и сам по себе является достаточно агрессивным. Кроме этих средств, для газовых теплообменников подойдут такие фирменные составы, как «Санакс», «Силлит», «Дкетекс» и другие.

Особенности очистки пластинчатого теплообменников

Эти изделия также отсоединяют и очищают внешние, а также внутренние его поверхности. Лучше и быстрее будет, если начать чистку снаружи. Первым делом устройство необходимо залить теплой водой с добавлением средства от накипи и ржавчины. Далее через некоторое время жидкость смывают чистой водой. Лучше всего заниматься этим мероприятием на улице с применением мойки высокого давления.

После того как наружная поверхность тщательно очищена, промывают внутренние части этого элемента. Эта операция отличается от обычной тем, что на поверхности стенок имеется толстый слой накипи, который больше, чем в обычных теплообменниках. Поэтому для данной работы нужно приложить максимум усилий. Важно очистить накипь полностью для лучшего теплообмена.

Заключение

Почистить теплообменник газового котла - это только половина дела. Обязательно нужно очистить от сажи сам котел и дымоход. Только после этого можно говорить о том, что была проведена полная профилактика. Данная операция позволит существенно продлить срок службы нагревательной системы.

Современная вода содержит большое количество вредных химически активных веществ, что способствует быстрому отложению накипи на различных нагревательных элементах. Накипь – это первый враг таких важных агрегатов, как, например, газовый котёл. В первую очередь пострадает находящий внутри котла теплообменник. Следствие: дорогостоящий ремонт или необходимость покупки нового элемента.

Предотвратить подобные последствия возможно. Достаточно своевременно проводить чистку теплообменника, а выполнять данную процедуру вполне возможно и самостоятельно.

Что такое теплообменник?

Теплообменник является важной составляющей газового котла. Его основная функция – передача тепла от нагретого элемента к второстепенному.

Существует несколько видов теплообменников:

• Совмещённые или битермические теплообменники. Во многих современных двухконтурных котлах отопления устанавливаются битермические теплообменники, которое объединяют в одной конструкции два теплообменника: для отопления и для горячего водоснабжения (ГВС).

Битермический теплообменник ещё называют сдвоенным. В разрезе видно, что конструктивно он представляет «трубу в трубе».

По внутренней трубе протекает вода системы горячего водоснабжения, по наружной —
теплоноситель системы отопления

Одноконтурный или двухконтурный котёл – есть ли разница?

Разновидности котлов никак не влияют на временные сроки, через которые необходимо промывать теплообменник. Гораздо важнее, какая жидкость () циркулирует в системе отопления и какая поступает для ГВС.

При использовании технической воды, прошедшей стандартную очистку, промывку котла можно выполнять не чаще чем один раз в четыре года. При этом удаляется слой накипи (которая всё равно образуется) и отложения, имеющие более сложную структуру. Если не фильтровать воду перед заливкой в систему, а использовать обыкновенную из централизованного водопровода, то промывка должна происходить чаще, не менее чем один раз в два года. Это обусловлено высоким содержанием хлора в жидкости, который при контакте с нагревательным элементом оседает в виде накипи.

Некоторые пользователи предпочитают использовать в качестве теплоносителя антифриз. Эта жидкость более качественна: не замерзает даже при низких температурах, более медленно отдаёт тепло, но быстро нагревается. К сожалению, антифриз ядовит , и распадаясь на составляющие, приводит к порче металлических конструкций. Теплообменник, по которому циркулирует антифриз, следует прочищать не менее чем один раз в 1,5-2 года.

Поэтому как одноконтурный, так и двухконтурный котёл требует своевременной чистки теплообменника, перерывы между которой одинаковы во всех системах.

Чтобы реже очищать битермический теплообменник, необходимо позаботиться не только о качестве теплоносителя в отопительном контуре, но и о качестве воды в системе ГВС. Следует предварительно очищать и фильтровать воду. Также следует учитывать тот факт, что процесс отложения накипи начинается при температуре 70°C, его скорость возрастает в 2 раза при увеличении температуры на каждые 10°C. При этом происходит прогрессирование процесса, так как нарастающий слой кальция ухудшает теплопередачу и температура стенки теплообмена увеличивается.

Основные способы чистки

Чистка теплообменника может выполняться несколькими способами:

• Механический. Теплообменник является системой труб небольшого диаметра, прочистить которые вполне возможно с помощью небольшой щётки и тросика.
• Используя химически активные вещества. Подбирать подобные реактивы следует очень тщательно, слишком сильные препараты могут привести к порче внутренних поверхностей и течи.
• Подавая воду под большим давлением. Перед данной процедурой жидкость лучше всего нагреть до 70-80°C.

Если чистить теплообменник самостоятельно, то третий вариант может потребовать серьёзных затрат, так как потребуется установка, способная обеспечить высокий напор воды. При чистке своими руками следует воспользоваться механическим или химическим способом.

Последовательность разборки котла и извлечения теплообменника

Следует запомнить, что выполнять данную процедуру в разгар отопительного сезона не следует. Потому что появляются определённые временные рамки, за которые необходимо извлечь теплообменник, промыть его и установить на место. За это время в отопительной системе не будет постоянного поддержания температуры, а при сильных морозах это чревато серьёзными последствиями или резким остыванием дома, что приведёт к дополнительным тратам на его нагрев.

Последовательность чистки газового котла:

1. Демонтировать горелочное устройство. Сразу необходимо не только снимать деталь, но и прочищать её. Для качественной чистки горелки удобнее всего использовать зубную щётку. Этот предмет личной гигиены позволит добраться в труднодоступные места.
2. Далее происходит отстыковка питающих проводов от газового клапана и извлечение термопары из камеры сгорания. Чтобы извлечь термопару, сначала необходимо снять капиллярную трубку, соединяющую её с газовым клапаном.
3. Отсоединить патрубки, через которые происходит подача газа в устройство. Теперь остаётся только открутить 4 болта (в некоторых моделях используют гайки). После отстыковки весь узел можно извлечь наружу и приступать к чистке.

Основной элемент – теплообменник. Чтобы добраться до него, необходимо убрать защитную крышку устройства и отстыковать 2 датчика: тяги и дымохода. Следом за датчиками надо убрать утеплитель. При длительной эксплуатации котла утеплитель лучше всего заменить на новый. Его некачественное состояние бывает причиной потерь энергии при работе.

После вышеперечисленных операций демонтируют кожух, и теплообменник остаётся открытым. Для его снятия мешают только турбулизаторы. Это устройство, которые замедляют движение отработанных газов. Температура газов бывает слишком высокой и при соответствующей скорости такой выхлоп может повредить внутренние поверхности теплообменника.

Разборка и промывка настенного котла BAXI Mainfour 24.

Чистка теплообменника механическим способом

Сняв теплообменник можно приступать к его чистке механическим способом. Конечно, можно выбрать и второй вариант (с использованием химически активных веществ), но он будет описан далее.

Пройдя поэтапно процесс снятия, и достав теплообменник наружу, пользователям открывается малопривлекательная картина: большое количество отложений и сажи как внутри труб, так и между пластинами охлаждения. Механический способ чистки подразумевает использование металлического тросика со щёткой на конце, а также различных скребков и лопаток. С помощью этого инструмента снимаются вредные отложения как с внутренних, так и с наружных поверхностей.

Чтобы процесс удаления грязи происходил быстрее, можно «замочить» устройство в воде, с добавлением моющих веществ. Тогда налёт или накипь будет сниматься намного проще и без приложения усилий. При использовании троса его необходимо медленно проталкивать внутрь устройства, при этом проворачивая по часовой стрелке.

После того, как внутренняя часть будет прочищена, надо промыть теплообменник с помощью шланга, который можно подключить к централизованному водопроводу. Здесь не потребуется большое давление, даже обыкновенного потока воды достаточно, чтобы вымыть грязь, налёт и другие отложения.

Удалять загрязнение с внешней поверхности, особенно между лопастями, следует аккуратно, так как это может привести к повреждению теплообменника и нарушению его работы.

Что такое бустер и как смонтировать его своими руками

При чистке с помощью химически активных веществ, не требуется прилагать массу усилий, но следует приобрести или самостоятельно изготовить раствор, который удалит вредные отложения. При использовании химических веществ бустер.

Бустер – это устройство, которое создаёт определённое давление в теплообменнике и позволяет прокачать сквозь него очищающую жидкость. Такой прибор можно приобрести в специализированно магазине за солидную сумму или сделать его самостоятельно.

Последовательность монтажа бустера:

• Приобрести 2 пластины из металла, толщиной не более 2,5 мм. Приложить их к теплообменнику и просверлить отверстия напротив выводов устройства.
• Приобрести 4 водопроводных крана по типу «американка». Для лучшей герметичности следует также купить шайбы на них.
• Краны необходимо установить в отверстия на пластинах, которые расположены внизу и, с помощью 4 болтов, соединить пластины между собой.
• Теперь необходимо найти подходящую ёмкость. Это может быть канистра из прочного пластика или такая же бутыль. Основное условие – идеально чистая поверхность внутри.
• В нижней части канистры монтируется переходник, к которому в дальнейшем будет подключаться шланг. Переходник должен иметь достаточную герметичность.

При желании и наличии лишнего краника, его можно установить на переходник, но произвести промывку теплообменника можно и без него.

Вариант самодельного бустера с циркуляционным насосом представлен в видео.

Еще один вариант с использованием циркуляционного насоса.

Как почистить теплообменник с помощью бустера

Данная процедура требует сноровки и соблюдения некоторых правил техники безопасности:

• Все соединения системы должны быть максимально герметичны, чтобы избежать попадания химически активных веществ на кожу или в глаза.
• Раствор для промывки необходимо подготавливать только в средствах защиты (перчатки и, если потребуются, очки).

Теперь можно приступать к чистке теплообменника с помощью бустера. Для этого понадобится насос малой мощности, например, от стиральной машины или системы отопления, и устройство, последовательность изготовления которого была указана выше. Насос следует подключить к ёмкости, в которую потом залить не менее 6 литров воды. Воду перед этим подогревают до температуры не менее 50 градусов.

После подготовительного этапа, шланги от резервуара подключают на вход и выход теплообменника и запускают насос. Достаточно прогнать жидкость по системе один раз, и отключить насос. Теперь надо произвести тщательный осмотр, чтобы убедиться в высокой герметичности системы. Если нигде не замечено подтеканий или капель воды, значит очистку можно производит в полной мере.

В систему добавляют специальный раствор и запускают насос не менее чем на 40 минут. Следует помнить, что тщательной промывки требует, как основной, так и вторичный теплообменник. Тогда общее время должно составить не менее чем 1 час 20 минут (по 40 минут на каждый круг).

После того как средство для чистки прогонялось по системе в течение заданного времени, бустер можно отключать и подключать к выводам теплообменника шланг от крана централизованного водопровода. Достаточно 3-5 минут, и устройство можно обратно устанавливать на газовый котёл.

В видео показано, как промыть первичный и вторичный теплообменник котла Ariston при помощи бустера.

Промывка с использованием бустера и соляной кислоты.

Средства для чистки теплообменника

Применять для данной процедуры лучше всего средства, которые продают в бытовых или других специализированных магазинах. Но, для экономии средств, такой состав можно изготовить и самостоятельно.

Первое что используют чаще всего – раствор 10% серной кислоты. Подобное средство можно применить, но делать это следует крайне аккуратно, так как серная кислота очень активна и может быстро прожечь тонкие стенки теплообменника. Результат: необходимость обращения к мастеру, который сможет запаять отверстие или покупка нового устройства. И первый, и второй вариант обойдутся пользователю в солидную сумму.

Можно прибегнуть к более щадящему и народному способу: на 20 г лимонной кислоты растворить на 1 л воды. Если результат не будет заметен сразу, то концентрацию следует немного повысить. Лимонная кислота качественно удаляет накипь и грязь, но при этом негативно воздействует на повреждённые ржавчиной участки.

В видео ниже показано, как разобрать котел Baxi Ecofour 24F и почистить теплообменник он накипи лимонной кислотой.

Поэтому лучше всего потратить немного больше средств, но почистить теплообменник специально созданными для этого средствами. Например, препарат для очистки газовых котлов Detex. Ещё ни разу данный состав не повредил внутреннюю поверхность теплообменника и заслужил большое количество положительных отзывов от пользователей.

Преимущества использования жидкости DETEX:

• Удаление слоя накипи, биологических отложений, оксидов, солей.
• Состав жидкости не разрушает поверхности теплообменника.
• Содержит поверхностно активные вещества, антивспенивающие и коррозийно-ингибиторные присадки.

Подводя итоги

Чистка теплообменника является важной и обязательной процедурой, проводить которую необходимо через определённые временные промежутки. Только тогда срок эксплуатации газового котла будет продолжительным, а его работа надёжной. Перед проведением чистки необходимо тщательно изучить представленную выше информацию и точно следовать советам и рекомендациям.

Любая техника нуждается в обслуживании, и газовые котлы не исключение. Многие владельцы домов годами и даже десятилетиями не вспоминают о необходимости промывки теплообменника, но рано или поздно этим приходится заниматься. Регулярное обслуживание не только продлевает срок эксплуатации оборудования, но и экономит деньги его владельца. По каким признакам определяют, что нужна промывка котлов? Как правильно выполнить ее своими руками?

Зачем нужна регулярная чистка газового котла Большую часть года в отопительной системе постоянно циркулирует вода. Со временем на деталях оборудования оседает налет из солей, извести, примесей, попадающих в теплоноситель. Чем жестче вода, тем больше минеральных отложений появляется на элементах системы. Они остаются в теплообменнике для газового котла, что негативно сказывается на его работе.

Принцип работы отопительной техники основан на том, что теплоноситель нагревается, проходя по изогнутым каналам змеевика. Чтобы поднять температуру жидкости, используются специальные пластины. Благодаря этим дополнительным элементам сам змеевик и вода, попадающая в него, прогреваются более равномерно. В собранном виде система внешне похожа на автомобильный радиатор.

Эффективность работы оборудования во многом зависит от теплопроводности материалов, из которых оно собрано. Обычно используют медь или сплавы с этим металлом. Любые наросты, отложения на внутренних поверхностях трубок змеевика приводят к снижению теплопроводности и ухудшению работы системы.

Отложения в теплообменнике для котла

Профилактические меры – это выгодно

Если оборудование своевременно не чистить, могут возникнуть проблемы:

1. Теплообменник газового котла постоянно перегревается и быстрее выходит из строя. Его можно заменить, однако такой ремонт обходится очень дорого. К этой сумме следует также добавить неудобства и расходы на отопление дома в период, когда чинят оборудование. Обычно включают электрические обогреватели, и это существенно увеличивает стоимость ремонта.

2. Известковый налет сильно затрудняет прохождение теплоносителя по системе. Чем больше накипи, тем выше нагрузка на циркуляционный насос. Оборудованию приходится постоянно работать в авральном режиме, что ведет к естественному износу запчастей и негативно сказывается на сроке его эксплуатации.

3. Забитый теплообменник котла работает менее эффективно. На его нагрев требуется больше энергии. Соответственно, увеличивается расход газа (в среднем на 10-15%). Это значит, что владелец будет переплачивать за отопление, а дом будет хуже прогреваться. Несложные подсчеты показывают, что за сезон выйдет сумма, близкая к той, которую платят по счетам за целый месяц.

Аппарат для промывки теплообменников своими руками

Как часто чистят теплообменник в газовом котле

Частота чистки теплообменника зависит в первую очередь от вида теплоносителя и особенностей конструкции самого агрегата. Реже всего приходится обслуживать одноконтурные котлы в системах отопления, в которых в качестве теплоносителя используется очищенная вода. Чтобы поддерживать их в нормальном состоянии, достаточно проводить профилактическое обслуживание раз в 4 года.

Если в системе циркулирует неочищенная вода, то промывать котел следует 1 раз в 2-3 года. Если вода жесткая, то режим чистки – раз в 2 года. Вторичный теплообменник двухконтурного котла нужно промывать с той же частотой, т.к. через него поступает нефильтрованная водопроводная вода с примесями.

Чаще всего обслуживания требует оборудование в системах отопления, где в качестве теплоносителя используют антифриз. Его следует промывать не реже 1 раза в 2 года. Кроме того, приходится контролировать срок годности антифриза, своевременно его заменять. В противном случае эффективность работы системы будет снижаться, а расходы на отопление – расти.

Во время чистки теплообменников обращают внимание на внешний вид котлов, форсунок и при необходимости проводят ремонтные работы. Также следует контролировать состояние дымоходов, вовремя очищать их от сажи. Эти несложные мероприятия продлевают срок эксплуатации отопительного оборудования, предотвращают поломки.

Антифриз для систем отопления

Обращаться к мастерам или делать самому

Профессиональная чистка котлов отопления – дорогое удовольствие. В зависимости от состояния оборудования и особенностей его эксплуатации суммы могут составить от нескольких десятков до сотен долларов. К тому же мастера редко приезжают в ближайшие часы, иногда их приходится ждать несколько дней. Это неудобно. Расходы на профессиональную чистку с помощью специальной станции для промывки теплообменников окупаются: детали вымываются изнутри до блеска, и оборудование работает намного лучше. Но при желании всегда можно сэкономить и все то же самое сделать самостоятельно. Результат будет не хуже, а вкладывать придется только собственное время и силы.

Профессиональное устройство для промывки теплообменников

Способы чистки теплообменника газового котла

Существует два основных вида промывки теплообменника газового котла – с разборкой агрегата и без нее. Чтобы разобрать оборудование, понадобятся инструменты. Какие конкретно – это зависит от конструкции отопительной техники. В некоторых случаях снять теплообменник вообще невозможно, но можно получить к нему доступ, сняв часть деталей.

Разборка отопительного котла

Перед началом работ следует подготовить оборудование:

1. Отключите котел от всех источников питания, слейте воду из системы и расширительного бака. Для слива теплоносителя должна быть предусмотрена специальная арматура. Если этого нет, то придется отключать подачу воды на дом, а потом сливать ее из системы в заранее подготовленные тазы и ведра.

2. Когда в системе не останется воды, можно приступать к разборке оборудования. Сначала снимают переднюю часть корпуса, чтобы получить доступ к нагревателям. Если котел двухконтурный, то ближе расположен нагреватель второго контура, основной – дальше. Чтобы его снять, нужно разобрать камеру сгорания.

3. Детали конструкции обычно загрязнены. Снаружи их желательно промыть специальными составами, удаляющими сажу и нагар. Если таких средств нет, можно взять традиционную бытовую химию, которую применяют для мытья печей, – гели, чистящие пасты и т.п. Ими нужно пользоваться только в крайних случаях, поскольку даже самая агрессивная бытовая химия не способна отмыть нагар так же качественно, как специализированная, а вот повредить материалы – может.

4. Изнутри элементы агрегата можно промывать крепким водным раствором лимонной кислоты. Она не разъедает металл, но хорошо удаляет налет, известковые отложения. Чаще всего накипи много. Справиться с ней полумерами не удается. В этом случае потребуется оборудование для промывки теплообменников газовых котлов. Можно своими руками изготовить простую установку с циркуляционным насосом.

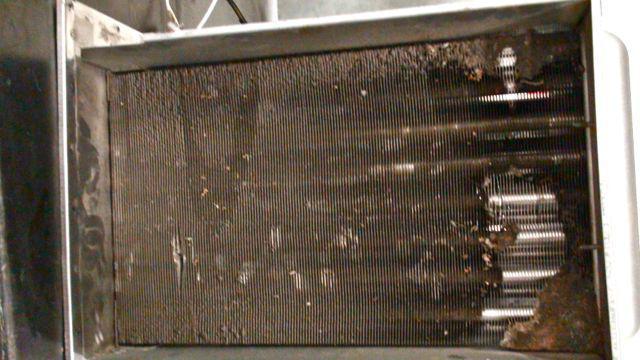

Сажа и нагар на деталях нагревателя

Есть три основных способа очистки котлов: ручная, гидродинамическая, химическая промывка котлов. Ниже рассмотрим их подробнее.

Промывка теплообменника

Вариант 1: самостоятельная ручная чистка

Ручной называют очистку котлов без применения специальных механизмов. Потребуются только простые инструменты, которые есть практически в любом доме. Котел нужно частично разобрать, чтобы получить доступ к теплообменнику и снять его. Далее следует решить, как лучше снять грязь – механически или с помощью химических растворов.

Если решено удалять налет механическим способом, следует запастись скребком, щеткой и пылесосом, чтобы удалить мелкие частички отложений. Если запланирована химическая промывка котлов от накипи, то можно использовать раствор лимонной кислоты, а еще лучше купить специализированное средство.

Хорошо себя зарекомендовали торговые марки MasterBoiler и СВОД ТВН Professional. Они выпускаются в разных формах. Есть жидкости, которые не требуют особой подготовки перед использованием, и порошки. При применении следует внимательно читать инструкцию. Некоторые составы пенятся, и к этому нужно быть готовым.

Чем промыть газовый котел от накипи? Для удаления карбонатно-кальциевых отложений подходят практически все составы, а с железно-окисными справляются лишь отдельные препараты. При покупке средства важно убедиться, что оно предназначено именно для тех видов отложений, которые характерны для конкретного котла. Из популярных препаратов, удаляющих железно-окисный налет, можно посоветовать СВОД ТВН Экстра.

СВОД ТВН Professional

Совет. При разборке и очистке котла старайтесь быть предельно аккуратными, чтобы не повредить детали. Устанавливая их на место после манипуляций, проверяйте герметичность каждого соединения.

Чистый теплообменник

Вариант #2: химическая промывка

Для промывки котлов нередко используют бустеры. Это специальные установки, которые закачивают жидкость в каналы теплообменника. Можно изготовить бустер для промывки теплообменников своими руками, подключив циркуляционный насос так, чтобы он прогонял кислотный раствор, промывая оборудование изнутри.

На качественную промывку может потребоваться до 10 часов, если каналы сильно загрязнены, однако обычно времени уходит гораздо меньше. Показатели чистоты: налет карбоната и железа полностью исчезает, а внутренние поверхности каналов блестят. Для нейтрализации остатков кислотных препаратов используют специальные составы, их заливают в бустер для промывки теплообменников в конце процедуры.

Бустер для химической промывки

Вариант #3: гидродинамическая очистка Гидродинамическая промывка котлов и теплообменников напоминает химическую, поскольку для нее также используются насосы и кислотные растворы. Главное отличие заключается в том, что жидкость перекачивается под высоким давлением. Иногда в качестве чистящих средств используют препараты с абразивами.

Поскольку отложения разрушаются под воздействием гидроударов, сама процедура довольно опасна. Если давление будет выше допустимого, трубы могут быть повреждены, а их ремонт обойдется в серьезную сумму. Лучше не рисковать и доверить эту работу профессионалам.

Состояние теплообменника до и после очистки

Чистка от копоти и сажи своими руками

Сажа и копоть затрудняют работу отопительного оборудования. Есть модели, которые в таких случаях автоматически отключаются. Если же этого не происходит, то продукты горения могут поступать в помещение. Вредные газы способны отравить жильцов дома, поэтому важно вовремя чистить котлы, чтобы не допускать подобных ситуаций.

Средство для промывки теплообменников

Порядок работ:

– Подготовьте инструменты: щетки, отвертки, рожковые ключи (чаще всего подходят ключи на 8-17), иглу, ершик, ветошь. Если одновременно планируется полная очистка каналов, потребуется также средство для промывки теплообменника газового котла.

– Перекройте газ, снимите переднюю стенку котла, отсоедините провода, электрод розжига, трубку горелки. Во время чистки желательно сразу заменить прокладку пилотной горелки

– Горелку очищать удобно ершиком и иголкой меньшего размера, чем диаметр отверстия горелки.

Схема конструкции котла

Совет. Не пытайтесь расширить отверстие горелки более толстой иглой. Его будет проще чистить в следующий раз, однако работа отопительного оборудования может ухудшиться.

Бустер, изготовленный своими руками

– Когда чистка и промывка теплообменников газовых котлов своими руками закончена, оборудование собирают в обратном порядке. Сначала устанавливают на место горелку, форсунку, трубку, подсоединяют электрод розжига и т.д.

– Собранный котел тестируют. Его включают и проверяют герметичность подключения трубок и горелок. Если оборудование работает нормально, его можно запускать в эксплуатацию. Если же есть какие-то сбои, то котел нужно будет снова разобрать и загерметизировать соединения.

Замена теплообменника в газовом котле своими руками

В статье предложены варианты промывки теплообменника газового котла своими руками и видеоматериалы, демонстрирующие порядок работ. Все эти процедуры желательно проводить не реже 1 раза в 2 года, а чистку от сажи – раз в год. Лучшее время – перед началом отопительного сезона. Как правило, оборудование чистят и проверяют в начале сентября, т.к. нередко уже к концу месяца холодает и приходится включать отопление хотя бы на ночь.

Внимание! Если нет уверенности, что вы самостоятельно справитесь с промывкой теплообменника газового котла лимонной кислотой или специальным средством, обратитесь к специалистам.
