Надежная кровля способна защитить верхнюю и внутреннюю часть здания от всевозможного природного давления. Она удерживает дождевую воду и потоки различного воздуха от проникновения и пагубного воздействия на строительные материалы и целостность конструкций. Но не все разбираются в тонкостях расчета снеговой нагрузки на кровлю, поэтому разберемся в этом вопросе.
Основные функции
Заключаются в тех моментах, которые мы уже рассмотрели, но на самом деле функциональное назначение кровли значительно шире, чем его представляют не особо продвинутые в этом вопросе люди. Дело в том, что воздействие на поверхность кровли кроется не только в ее износостойкости.
Давление внешней среды оказывается почти на все несущие конструкции строения – стены, поскольку крыша стоит на них, фундамент – на него монтируются все, существующие элементы дома. Закрывать глаза на, происходящие нагрузки губительно для здания. Однажды оно может неожиданно разрушится либо покрыться многочисленными трещинами, возможно, проседание крыши и частичный обвал стен.
Для снегозадержания толщина кровли должна быть достаточной, чтобы она просто не проломилась. Необходимо выбирать качественную крышу, которая выдержит даже мешок со снегом на квадратный метр.
Виды
Разновидностей не так мало, как может показаться на первый взгляд. Основные – это снеговое и ветровое воздействие на кровлю.
Снег в зависимости от географического расположения здания способен оказывать давление в определенное время года. А мощный ветер создает опасное воздействие всегда, и поэтому считается более коварным врагом кровли. Но сила воздушных потоков зависит от сезонных колебаний и близости к морю, поскольку здесь чаще зарождаются мощные циклоны способные значительно повредить крышу.
Многие знакомы с разрушительными возможностями смерчей, ураганов, шторма. Но обычно такое воздействие длится недолго и не создает постоянной нагрузки. Итак, снег и ветер воздействует на кровлю разными способами.
Важна интенсивность давления.
- Снежный покров отличается постоянством статистического давления. Но с помощью очищения крыши можно уменьшить опасность критической ситуации в виде провала или проседания конструкции кровли. В этом случае направление воздействующей силы никогда не меняется.
- Ветер непостоянен – неожиданно усиливается либо затихает. Направление его воздействия всегда меняется, и это очень опасно для поверхности кровли, поскольку могут пострадать наиболее уязвимые места.
Но снеговой слой, скопившийся на крыше, несет и другую опасность. Мы поняли, что он постоянно давит на кровлю, но иногда способен внезапно сойти с нее под стены здания, в том числе из-за сильного ветра. Это может стать причиной серьезного ущерба различному имуществу либо человеческому здоровью. Но не стоит забывать о комбинировании воздействия снега и сильного ветра. Разрушительная мощь такого союза способна показать всю силу в момент возникновения урагана, смерча или шторма.
Почему-то о такой возможности все забывают. Вероятно потому, что подобные природные явления происходят нечасто. Но рекомендуется подготовиться к их появлению заранее. Для этого необходимо максимально усилить устойчивость кровли и стропильной системы.
Угол наклона важен
Нагрузка напрямую зависит от угла наклона крыши. Так формируется мощность контакта воздушных и снеговых масс с поверхностью кровли. Снег всегда оказывает вертикальное воздействие, а ветер горизонтальное, но с изменением направления давления на кровлю, стены, фундамент. За счет понимания этих особенностей можно уменьшить силу давления данных факторов и образование опасности для целостности и надежности строения.
Если спроектировать более крутой вариант наклона крыши можно значительно снизить возможность давления снега на структурную целостности крыши или полностью избавится от него, поскольку не будет предпосылки для большего скопления осадков на ее поверхности. Но это станет причиной увеличения уязвимости перед ветровым действием. Придется серьезно поразмыслить, как сделать лучше, чтобы получить максимальную выгоду от формы конструкции крыши.
Важно: Необходимо учитывать специфику климатических условий, в которых построен дом. Если зима не проходит длительное время, а ветер не особенно сильный тогда понятно, что крутой наклон оптимальное решение. В других случаях необходимо учитывать направление ветра и создавать крышу с условием наименьшего образования препятствий для воздушных потоков и наилучшего уменьшения накопления снега на ее поверхности. Рекомендуем искать ту самую золотую середину, позволяющую качественно бороться с природными явлениями.
Географический фактор
Вес снега напрямую зависит от региона. Естественно, что этот показатель больше в северных областях и уменьшен в южных. Но существует особенное место – возле гор либо на высокой части холмов. Да иногда дома строятся и здесь, и владельцам постоянно приходится сталкиваться с проблемой сильного снежного и ветрового воздействия. Это происходит в любых географических точках, поскольку такова специфика высокогорных участков планеты.
На основе строительных норм и правил (СНиП) предлагаются подробные таблицы. Они объясняют допустимый уровень снега на территории различных регионов.
Важно: Учитывается нормальное состояние снежного покрова крыши. Необходимо осознавать, что мокрый снег значительно тяжелее сухого аналога. И поэтому рекомендуем учитывать это во время расчетов.
На основе предложенной информации можно с уверенностью рассчитывать необходимую прочность и наклон крыши. Но не стоит отбрасывать особенности материала, использованного для образования покрытия крыши. Дополнительные факторы, приводящие к увеличению скопления снежного покрова на крыше, не менее важны. В совокупности все это может значительно превысить нормативные показатели, предложенные в таблице.
Правильность расчета прежде всего
Тщательно рассчитывайте нагрузку снега на площадь плоской крыши. Для этого нужно опираться на предельные состояния. Когда различные силы способны привести к необратимому изменению структуры кровли. Необходимо не допустить уменьшение прочности ниже допустимых значений, и желательно учитывать присутствие запаса надежности. Не делайте прочность кровли впритык к нормативам, поскольку это, может, обернуться неприятными последствиями.
Состояние крыши характеризуется различными категориями. Например, конструкция пребывает в состоянии разрушения, или же покрытие крыши значительно деформировано, и скоро начнет разрушаться.
Расчет необходимо осуществлять на основе обоих возможных состояний. Но рекомендуем использовать оптимальное решение для достижения результата. Без чрезмерного вложения средств на дорогие строительные материалы и человеческий труд. В ситуации с плоскими крышами применяется поправочный коэффициент на уклон в значении – 1, что считается максимально возможной нагрузкой.
На основе данных из таблицы, предложенной СНиП, общая масса снега, согласно нормативному значению, должна умножаться на площадь, покрытую кровлей. В итоге уровень воздействия, может, составлять десятки тонн. Из-за этого на территории РФ такая конструкции крыши не особо прижилась. Ведь известно, что почти вся Россия располагается в климатических зонах с большим количеством снеговых осадков. В большинстве районов они длятся почти круглый год.
Правильное применение информации об уровне снеговой нагрузки в процессе создания проекта кровли возможно лишь с учетом наличия всей необходимой информации. Рассчитанный коэффициент необходимо правильно переложить на проект кровли, что в особенности касается ее стропильного участка. Хотя мауэрлат не зависит от снежного давления, и укладывается на стены, позволяет надежно распределить давление стропил на их поверхность.
Ключевая особенность нашего климата – сезонность. Как следствие изменяются факторы воздействия на крыши домов: количество осадков, сила, направление ветра и прочие. Снеговая нагрузка на кровлю одна из основных составляющих проекта будущего строительства, с учетом которой определяется тип стропильной системы, параметры материала, вариант обрешетки и кровельного настила.
Что следует знать о таких воздействиях, и их учете на стадии проектирования строительства?
Как снег влияет на кровлю
Понятно, что выпавший на поверхность кровли снег имеет массу, что создает давление на всю систему. Однако создаваемая нагрузка неравномерна и постоянно изменяется.
- В течение холодного времени года снежный покров возрастает. Но главная опасность в чередовании оттепелей и заморозков, в результате которых возрастает масса даже одного слоя.
На заметку
Стоит знать, что оттаивание и замерзание снега уплотняет его, и как следствие растет масса.
- Снежный покров не является статичным, он находится в постоянном движении: сползает со скатов, сдувается ветром. Следствием этого на различных участках крыши давление распределяется неравномерно. В особенности этот фактор проявляется на кровлях с нестандартными конфигурациями (так называемые ломаные типы).
- Так как снег сползает по скату, его большая масса скопляется на свесах, что также не влияет благотворно на кровельную конструкцию.
- Снеговой покров создает воздействия не только на сам кровельный настил и стропильную систему, но и на водостоки, результатом чего часто является обрушение последних.
Чтобы устранить или снизить неблагоприятное влияние снеговой нагрузки на крыши, разработана целая концепция решения проблемы. Она включает в себя очистку поверхности на уже имеющихся накрытиях, изменение конструкций, или расчет, и закладку определенных свойств еще на этапе проекта возводящегося дома.
Учет снеговых нагрузок на имеющихся кровлях
Естественно лучше всего на стадии строительства учесть все факторы снеговых нагрузок и внести их в составляющийся проект. Но, что следует проверять или учитывать в варианте, когда дом уже построен?
- В готовом здании следует замерять . Оптимально если это значение будет составлять от 45 до 60 градусов, тогда снежный покров попросту не будет накапливаться на поверхности, сдвигаясь с кровельного настила.
Однако в таком случае нужно учесть еще один фактор – ветер. Чем больше угол наклона скатов, тем более высокой будет конструкция, а значит, возрастет влияние ветра.
Равномерно распределить по поверхности снеговые потоки помогут приспособления смонтированные на настил – снегозадержатели и снегорезы. Такие элементы «разобьют» всю массу на несколько частей, распределив их приблизительно равномерно на всей площади. Также в зависимости от обрешетки подбирается , на сплошных вариантах возможен типов устройств, в других вариантах лучше устанавливать снегорезы, разбивающие снежный поток на отдельные части.
Однако с установкой подобных приспособлений нужно соблюдать осторожность. на скаты крыш с углом наклона более 5 градусов, в противном случае это может привести к накоплению значительных масс снега на поверхности настила.
- Во избежание накопления больших объемов снега на карнизах крыши, следует подумать о системе подогрева. Монтаж по кромке кровельного настила поможет устранить намерзание глыб снега и льда. Управление системой можно осуществлять в автоматическом и ручном режимах.
Важно знать, что кроме непосредственных методов снижения и устранения снежного давления на кровельный настил стоит озаботиться гидроизоляцией. Образование даже незначительной наледи на поверхности создает препятствие для потока воды, в результате чего влага может попасть под материал крыши.
Кровли уже построенных зданий, как правило, уже рассчитаны под определенную снеговую нагрузку данного региона, однако дополнительные мероприятия и приспособления помогут устранить негативные последствия, как самого перегруза, так, и сопутствующих процессов (протечки, разрушения настила и прочих).
Расчет снеговых нагрузок в соответствии строительным нормам
Без учета климатических особенностей зим в данном регионе крыша может попросту не выдержать выпавшего количества снега, стропильные конструкции деформируются с дальнейшими разрушениями.
На заметку
Вес свежего выпавшего снега составляет порядка 100 килограмм на 1 кубометр объема, мокрый тяжелее – 300 кг/м³.
Зная массу осадков, уже можно рассчитать воздействие снега на поверхность по толщине выпавшего покрова. Для чего в СНиПе (строительные нормы и правила 2.01.07-85 «Нагрузки и воздействия» параграф 10) включены формулы, по которым можно произвести расчеты. Но, следует знать именно среднюю толщину снежного покрова для конкретного региона и соответственно создаваемые воздействия.
Чтобы можно было сделать точный расчет, составлена карта страны, где территория разбита на 8 регионов с приблизительно одинаковыми условиями.
- Например, для Москвы и Подмосковья нагрузка составляет приблизительно 180/126 кг/м³,
- район Нижнего Новгорода – 240/168 кг/м³,
- а в горных районах этот показатель может варьироваться 560/392 кг/м³.
С учетом таких данных проводится расчет полной снеговой нагрузки на кровлю с применением такой формулы:
S – это искомая полная снеговая нагрузка;
S расч – расчетная снеговая нагрузка (смотрим по карте, уточняем конкретно по своему региону);
µ – коэффициент, учитывающий угол наклона кровли.
Значение уклона кровли берут зависимо от следующих показателей:
- При наклоне скатов менее чем на 25 градусов – единица;
- Наклон от 25 до 60 градусов – коэффициент 0,7;
- При уклонах скатов более чем на 60 градусов, данный показатель не учитывается вообще.
То есть, имея такие данные довольно просто сделать расчеты. Например, для района Нижнего Новгорода расчетная снеговая нагрузка имеет показатель 240 кг, дом проектируется со скатами под углом в 30 градусов, значит, подсчет имеет следующий вид – 240×0,7=168 кг/м³. После чего можно подобрать соответствующие детали стропильной конструкции кровли.
Плоские типы крыш
Подобные типы конструкций крыши неприемлемы для регионов с большим количеством осадков в холодное время года, так на такой поверхности будут накапливаться большие объемы снега. Результатом станет чрезмерное давление снега на конструкцию. В областях с теплым климатом, кровли подобного типа должны иметь запас прочности, а также сплошную обрешетку. Обязательным условием является монтаж подогрева карнизов, для удаления осадков со свесов через водосточные системы.
Уклон плоскостей скатов в сторону водосточных воронок при таких ситуациях должен превышать показатель в 2 градуса, что обеспечит полноценный сток осадков.
Проектируя строительство , хозяйственных построек или с плоским накрытием, руководствуются такими же правилами и расчетами снеговых нагрузок, как и для обычных двухскатных (или более) типов крыш. Однако для плоских кровельных конструкций на таких постройках лучше подобрать стропила с более толстых материалов, а обрешетку монтировать сплошной.
Собственный вес конструкции крыши
Кроме снеговых нагрузок стоит учесть массу самой кровельной конструкции. Делается это для снижения давления на стены постройки, а также, чтобы крыша не разрушилась под собственным весом, догруженным выпавшими осадками.
Оптимальное значение для жилых домов приблизительно 50 килограмм на 1 метр площади.
Расчет проводится путем суммирования массы 1м² каждого слоя кровельного пирога, и умножением на коэффициент 1,1. Например, вес 1 квадрата обрешетки с досок сечением 25 мм составляет около 15 кг/1м², теплоизолятор 100 мм – 10 кг/1м², настил из металлочерепицы 4-5 кг/м² (зависит от толщины листа). Итого, имеем 15+10+4= 29 ×1,1=31,9 кг/1м². Также не стоит забывать о массе стропил.
С учетом этих показателей выбираются оптимальные варианты материалов, а также типы обрешетки и стропил. Впоследствии такой подход позволит менять кровельный настил без опасений разрушения имеющейся конструкции.
Расчет снеговых воздействий на перекрытие, это одна из составляющих проекта будущего дома, которую не стоит не учитывать. Пренебрежение простыми расчетами, и небрежный подбор соответствующего варианта конструкции накрытий могут привести к серьезным последствиям вплоть до разрушения.
В особенности расчеты снеговых нагрузок важны для сложных по конфигурации вариантов кровли, так как неравномерное распределение осадков на поверхности создаст перегруженные участки. В таком случае следует подобрать более прочные материалы для создания большего запаса прочности на таких частях крыш.
Если сделать все правильно, то подобная кровля прослужит эксплуатационный срок без проблем, и даже при смене материала кровельного настила.
При проектировании и строительстве ангаров, необходимо учитывать снеговые нагрузки, которые должна будет выдерживать несущая конструкция. Это необходимо для того, чтобы в процессе эксплуатации ангара, из-за избыточного давления снегового покрова, не произошло обрушение кровли здания. В различных регионах России, вес снегового покрова на один квадратный метр может существенно различаться. При расчете можно использовать карты снеговой нагрузки, по которым легко определить номер района и правильно рассчитать нагрузку.
Вся территория Российской Федерации разграничена на 8 районов, с различающимся показателем снеговой нагрузки. В первом вес покрова будет минимальным, соответственно самая большая нагрузка приходится на районы, с индексов 8. Здесь вес снега (мокрый и липкий) может достигать 560 кг/м2.
| снеговой район | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 80 | 120 | 180 | 240 | 320 | 400 | 480 | 560 |
Кроме снеговой, необходимо учитывать и ветровую нагрузку на конструкцию. Ветровая нагрузка — это давление ветра на сооружение, на протяжении длительного периода времени. Зависит от формы объекта. При движении, потоки воздуха наталкиваются на стены и крышу конструкции. Силу этих потоков необходимо учитывать и закладывать при проектировании здания. Существует 8 ветровых районов, с различными показателями давления в каждом.
| ветровой район | Iа | I | II | III | IV | V | VI | VII |
| 17 | 23 | 30 | 38 | 48 | 60 | 73 | 85 |
Компания МОСТЕНТ давно занимается проектированием и строительством быстровозводимых сооружений, благодаря профессиональному и грамотному расчету, наши ангары успешно эксплуатируются при любых снеговых и ветровых нагрузках.
| город | ветровой район | снеговой район |
|---|---|---|
| 3 | 2 | |
| 2 | 5 | |
| Ангарск | 3 | 2 |
| Арзамас | 2 | 4 |
| Артем | 4 | 3 |
| Архангельск | 2 | 4 |
| Астрахань | 3 | 1 |
| Ачинск | 3 | 4 |
| Балаково | 3 | 3 |
| Балашиха | 1 | 3 |
| Барнаул | 3 | 4 |
| Батайск | 3 | 2 |
| Белгород | 2 | 3 |
| Бийск | 1 | 4 |
| Благовещенск | 3 | 1 |
| Братск | 2 | 3 |
| Брянск | 1 | 3 |
| Великие Луки | 1 | 3 |
| Великий Новгород | 1 | 3 |
| Владивосток | 4 | 2 |
| Владимир | 1 | 3 |
| Владикавказ | 2 | |
| Волгоград | 3 | 2 |
| Волжский Волгогр. Обл | 3 | 2 |
| Волжский Самарск. Обл | 3 | 4 |
| Волгодонск | 3 | 2 |
| Вологда | 1 | 4 |
| Воронеж | 2 | 3 |
| Грозный | 4 | 2 |
| Дербент | 5 | 2 |
| Дзержинск | 1 | 4 |
| Димитровград | 2 | 4 |
| Екатеринбург | 2 | 3 |
| Елец | 2 | 3 |
| Железнодорожный | 2 | 3 |
| Жуковский | 1 | 3 |
| Златоуст | 2 | 4 |
| Иваново | 1 | 4 |
| Ижевск | 1 | 5 |
| Йошкар-Ола | 1 | 4 |
| Иркутск | 3 | 2 |
| Казань | 2 | 4 |
| Калининград | 2 | 2 |
| Каменск-Уральский | 1 | 3 |
| Калуга | 1 | 3 |
| Камышин | 2 | 3 |
| Кемерово | 3 | 4 |
| Киров | 1 | 5 |
| Киселевск | 2 | 4 |
| Ковров | 1 | 4 |
| Коломна | 1 | 3 |
| Комсомольск-на-Амуре | 3 | 4 |
| Копейск | 2 | 3 |
| Копейск | 1 | 4 |
| Красногорск | 1 | 3 |
| Краснодар | 6 | 2 |
| Красноярск | 3 | 3 |
| Курган | 2 | 3 |
| Курск | 2 | 3 |
| Кызыл | 1 | 2 |
| Ленинск-Кузнецкий | 3 | 4 |
| Липецк | 2 | 3 |
| Люберцы | 1 | 3 |
| Магадан | 5 | 5 |
| Магнитогорск | 3 | 4 |
| Майкоп | 2 | |
| Махачкала | 5 | 2 |
| Миасс | 2 | 3 |
| Москва | 1 | 3 |
| Мурманск | 4 | 5 |
| Муром | 1 | 3 |
| Мытищи | 1 | 3 |
| Набережные Челны | 2 | 5 |
| Находка | 5 | 2 |
| Невинномысск | 5 | 2 |
| Нефтекамск | 2 | 5 |
| Нефтеюганск | 2 | 4 |
| Нижневартовск | 2 | 5 |
| Нижнекамск | 2 | 5 |
| Нижний Новгород | 1 | 4 |
| Нижний Тагил | 2 | 4 |
| Новокузнецк | 3 | 4 |
| Новокуйбышевск | 3 | 4 |
| Новомосковск | 1 | 3 |
| Новороссийск | 5 | 2 |
| Новосибирск | 3 | 4 |
| Новочебоксарск | 2 | 4 |
| Новочеркасск | 3 | 2 |
| Новошахтинск | 3 | 2 |
| Новый Уренгой | 2 | 5 |
| Ногинск | 1 | 3 |
| Норильск | 3 | 5 |
| Ноябрьск | 2 | 5 |
| Обниск | 1 | 3 |
| Одинцово | 1 | 4 |
| Омск | 2 | 3 |
| Орел | 2 | 3 |
| Оренбург | 3 | 4 |
| Орехово-Зуево | 1 | 3 |
| Орск | 2 | 4 |
| Пенза | 2 | 3 |
| Первоуральск | 2 | 4 |
| Пермь | 2 | 5 |
| Петрозаводск | 5 | 2 |
| Петропавловск-Камчатский | 7 | 7 |
| Подольск | 1 | 3 |
| Прокопьевск | 2 | 4 |
| Псков | 1 | 3 |
| Ростов-на-Дону | 3 | 2 |
| Рубцовск | 3 | 3 |
| Рыбинск | 1 | 4 |
| Рязань | 1 | 3 |
| Салават | 3 | 5 |
| Самара | 3 | 4 |
| Санкт-Петербург | 2 | 3 |
| Саранск | 2 | 3 |
| Саратов | 3 | 3 |
| Северодвинск | 2 | 4 |
| Серпухов | 1 | 3 |
| Смоленск | 1 | 3 |
| Сочи | 4 | 2 |
| Ставрополь | 5 | 2 |
| Старый Оскол | 2 | 3 |
| Стерлитамак | 3 | 5 |
| Сургут | 2 | 4 |
| Сызрань | 3 | 3 |
| Сыктывкар | 1 | 5 |
| Таганрог | 3 | 2 |
| Тамбов | 2 | 3 |
| Тверь | 1 | 4 |
| Тобольск | 2 | 4 |
| Тольятти | 3 | 4 |
| Томск | 3 | 4 |
| Тула | 1 | 2 |
| Тюмень | 2 | 3 |
| Улан-Удэ | 3 | 1 |
| Ульяновск | 2 | 4 |
| Уссурийск | 3 | 2 |
| Уфа | 2 | 5 |
| Ухта | 2 | 5 |
| Хабаровск | 3 | 2 |
| Хасавюрт | 5 | 2 |
| Химки | 1 | 3 |
| Чебоксары | 2 | 4 |
| Челябинск | 2 | 3 |
| Чита | 2 | 1 |
| Череповец | 1 | 4 |
| Шахты | 3 | 2 |
| Щелково | 1 | 3 |
| Электросталь | 1 | 3 |
| Энгельс | 3 | 3 |
| Элиста | 3 | 2 |
| Южно-Сахалинск | 4 | 4 |
| Ярославль | 1 | 4 |
| Якутск | 2 | 2 |
Районы снеговой нагрузки
Первое, с чем нужно определиться - к какому району по весу снегового покрова относится рассматриваемая местность. Данную информацию можно найти на специальных картах в нормативных документах. Главный нормативный документ, регламентирующий снеговую нагрузку - СП 20.13330 *
Рис.1 Карта РФ по весу снегового покрова (нажмите для увеличения)
*Обратите внимание, что СП20.13330 есть 2011 и 2016 года, и карты в этих документах отличаются. На момент выхода статьи обязательным является СП 2011г. но в ближайшее время СП 2016г. официально станет действующим и расчет нужно будет проводить по картам нового документа. Расчет снеговой нагрузки так же можно найти по СНиП 2.01.07-85*, но данный расчет не будет действительным т.к. нормы устарели.
Расчет снеговой нагрузки
Снеговые нагрузки рассчитываются по СП 20.13330 *
Нормативное значение снеговой нагрузки на горизонтальную проекцию покрытия следует определять по формуле:
S 0 =C e C t µS g
где C e - коэффициент, учитывающий снос снега с покрытий зданий под действием ветра или иных факторов, принимаемый в соответствии с 10.5-10.9 СП 20.13330 ; C t - термический коэффициент, принимаемый в соответствии с 10.10 СП 20.13330 ; µ - коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие, принимаемый в соответствии с 10.4 СП 20.13330 ; S g - нормативное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли, принимаемое в соответствии с 10.2 (см. таблицу 1 ниже).
Расчетное значение снеговой нагрузки определяют умножением нормативного значения на коэффициент надежности по снеговой нагрузке:
S=S 0 *γ f
Коэффициент надежности по снеговой нагрузке γf = 1,4.
Таблица снеговых нагрузок
S g - нормативное значение веса снегового покрова на 1 м 2 в зависимости от района снеговой нагрузки определяют по таблице 1.
Таблица 1: Таблица снеговых нагрузок в зависимости от района
Например:
Cнеговая нагрузка в Московской области и Санкт-Петербурге (III снеговой район по карте) - S 0 =C e C t µS g =1*1*1*1,5=1.5кПа=1.5кН/м2=150кг/м 2 S=S 0 *γ f = 150*1.4=210кг/м2. Cнеговая нагрузка в Московской области (IV снеговой район по карте) - S 0 =C e C t µS g =1*1*1*2=2кПа=2кН/м2=200кг/м 2 S=S 0 *γ f = 200*1.4=280кг/м 2
Расчет снеговой нагрузки онлайн калькулятор
Для более быстрого расчета у нас на сайте вы можете воспользоваться онлайн калькулятором снеговой нагрузки. При возникновении сложностей вы можете заказать расчет написав нам на почту в разделе контакты .
Рис.2 Онлайн калькулятор расчета снеговой нагрузки.
|
Г.1 Здания с односкатными и двускатными покрытиями;
См. выше онлайн калькулятор |
Г.8 Здания с перепадом высоты; Г.10 Покрытие с парапетами;
|
|
Г.2 Здания со сводчатыми и близкими к ним по очертанию покрытиями; Г.3 Здания с продольными фонарями; Г.4 Шедовые покрытия; Г.5 Двух- и многопролетные здания с двускатными покрытиями; Г.6 Двух- и многопролетные здания со сводчатыми и близкими к ним по очертанию покрытиями; Г.7 Двух- и многопролетные здания с двускатными и сводчатыми покрытиями с продольным фонарем; Г.9 Здания с двумя перепадами высоты;
|
Никого не удивляет ситуация, когда снежная масса на крыше заставляет нервничать, забираться на стены и убирать накопившийся слой снега. Даже если кровля, основание и каркас крыши здания строились из расчета максимальной снеговой нагрузки на крышу, в соответствии с рекомендациями СНиПа 2.01.07-85 , здравый смысл подсказывает, что не следует проверять справедливость формул на своем доме. Для территорий с большим количеством осадков скатные кровли явно имеют преимущества перед плоскими конструкциями хотя бы потому, что большая часть снежной массы на больших углах наклона просто сдувается ветром или соскальзывает вниз.
Как выполнить расчет снеговой нагрузки для плоской поверхности
Для самых простых случаев для плоских крыш можно использовать тот же подход, что и для скатных вариантов кровли. Для этого в СНиП 2.01.07-85 приводится методика и алгоритм учета снеговой нагрузки в общем расчете несущей способности крыш. Мало того, всю математику и теорию прочности заложили в специализированную программку- калькулятор. Проще всего не ломать голову в поисках ответа, как рассчитать параметры крыши, а заложить поправочные коэффициенты в калькулятор и получить готовый ответ по размерам балок и перекрытий.
Для простых зданий и построек снеговую нагрузку на плоскую крышу можно считать, исходя из прочности и несущей способности самого слабого звена в конструкции:
- Расчет на излом или предельно допустимый прогиб плоского перекрытия крыши. Для железобетонных балок и каркасных несущих ферм, из которых сегодня очень любят строить всевозможные павильоны или торговые центры, давление от снеговой нагрузки определяют по максимально допустимому прогибу одиночного элемента перекрытия;

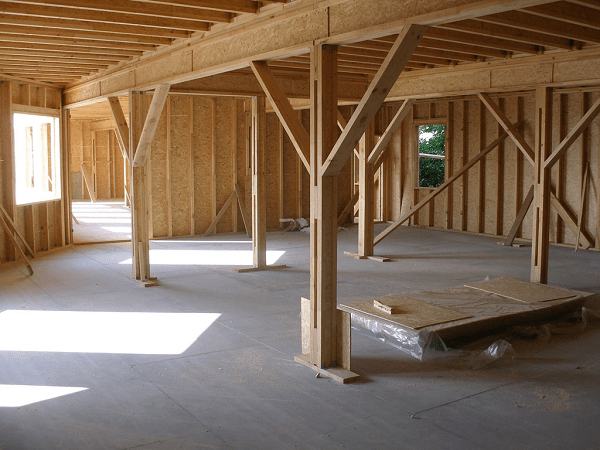

- Для простых конструкций плоской крыши, в которых относительно короткие и жесткие балки имеют запредельный запас прочности, расчет от снеговой нагрузки выполняют по величине устойчивости и несущей способности стен и вертикальных опор;
- В зданиях и постройках, обладающих избыточным запасом прочности, давление на поверхность крыши вследствие снеговой нагрузки берут в расчет для проверки локальной прочности рулонного мягкого покрытия.
Важно! В последнем случае расчет полотна кровельного материала проверяется не по среднему значению прочности на разрыв, а именно в местах, где снеговая нагрузка действует в наиболее неблагоприятных условиях.
К таким местам относятся зоны примыкания к вертикальным стенам, участки, примыкающие к сливным отверстиям, вентиляционным выводам и аэраторам. В этих местах высота снежного покрова может увеличиваться в разы, соответственно, максимальное разрывное усилие на кровельном полотне тоже будет значительно выше среднего значения по крыше.
Условия, перечисленные во втором пункте, используются для навесов с плоской крышей, гаражей и хозяйственных зданий, в конструкции которых общий вклад от снеговой нагрузки в общую величину давления на вертикальные опоры или стены составляет не менее 20% от рекомендуемого запаса прочности.

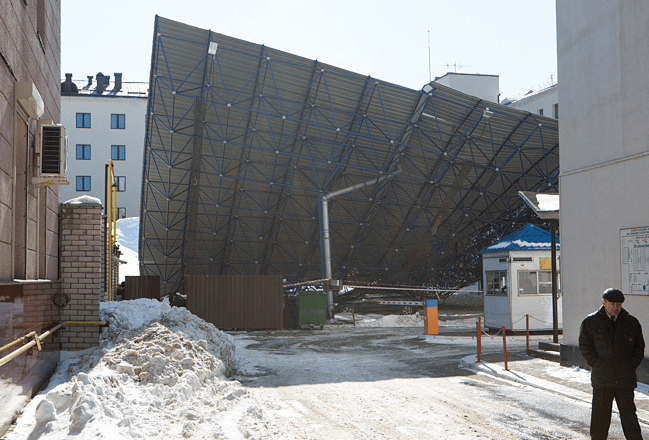

Еще большее значение имеет снеговая нагрузка для каркасных построек на основе ферм, вертикальных стоек и балок перекрытия, изготовленных из металлопроката без использования бетонных отливок. В этом случае расчет выполняется по устойчивости сварных пролетов и всего здания под максимальной величиной снеговой и ветровой нагрузки. Сведения о толщине и мощности снегового покрытия выбираются из данных метеорологических служб за последние пятьдесят лет.
Несмотря на то, что скатные конструкции кровли имеют определенные преимущества перед плоскими вариантами, в любом случае выполняется расчет давления на несущие элементы крыши в результате возникновения снеговой нагрузки. Цель расчета — определить ориентировочный средний размер стропил в зависимости от общей массы кровельного пирога, снеговой и ветровой нагрузки.
Методика расчета
Стандартный подход в определении величины нагрузки площади ската требует выполнения следующих расчетов:
- Определяется максимальная высота снегового заряда на крыше и его вес на единицу площади крыши;
- По рекомендациям и нормативам СНиПа определяют коэффициент уменьшения давления на скатной поверхности в сравнении с плоской крышей, при этом качество и шероховатость кровельного материала в расчет не принимают, используется только угол наклона кровли;
- Перемножая массу на коэффициент уменьшения и площадь поверхности, получают давление от снеговой массы, передающееся на стены и фундамент. Эту величину используют только для оценки нагрузки, а не для точных расчетов.
Важно! При этом в стандартном способе расчета принимается, что снеговой покров распределен равномерно по всей плоскости крыши.
Как и для плоских вариантов крыш, нагрузку от снеговой массы на скатных конструкциях можно посчитать с помощью программы - калькулятора, в ней содержится много поправочных коэффициентов, поэтому результат получается несколько точнее грубой оценки в одно арифметическое действие.
Как ведет себя снежный покров на различных участках
Зачастую считают, что давление снега на скат кровли не зависит от высоты покрова. Это действительно так, но только для свежевыпавшего снега и только для абсолютно герметичных кровель с углом наклона не менее 25%. Во всех остальных случаях неравномерное давление снега начинает сказываться уже через сутки.

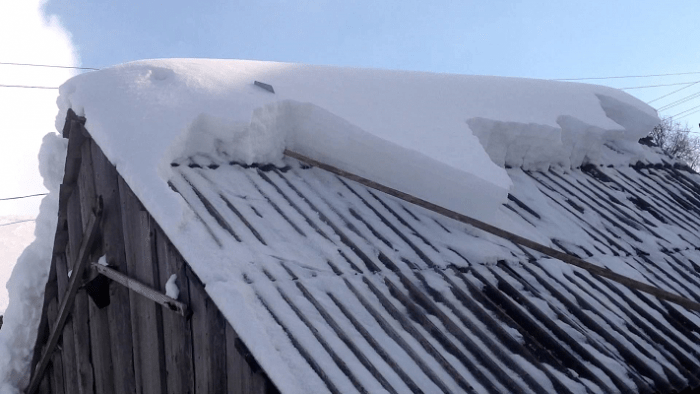

Снег в любом случае начинает перемещаться вниз и таять. Большая часть массы уйдет с коньковой поверхности вниз, ближе к свесам. Часть воды затекает в стыки между листами кровли и может намерзать или улавливаться теплоизоляцией. Чем теплее кровля, тем крепче держится снег на ее поверхности. В некоторых случаях используют обогревающие элементы, позволяющие растопить замерзшую воду в самых опасных для крыши местах- центральной части и на свесах.
Снеговой заряд на крыше начинает перераспределяться вдоль ската, в первую очередь из-за процесса уплотнения, и во вторую — из-за неравномерной деформации стропильной системы. На рисунке приведена схема прогиба скатной кровли, полученная расчетным способом моделирования на компьютере.
Центральная часть стропил, самая гибкая и неустойчивая, прогибается, и соответственно, в каждой точке кровли под снеговой нагрузкой меняется угол наклона ската, а значит, на участках ближе к свесам увеличивается давление на стропильный каркас.
Особенности распределения снеговой нагрузки поверхности крыши
Часто сбивают с толку данные о количестве и мощности снегового покрова в различных климатических поясах. Эти сведения имеют очень среднее значение, в одних условиях из-за наветренной позиции крыши снега меньше, а с подветренной - больше. Кроме того, на самой крыше имеется масса конструктивных элементов и участков, где снеговая нагрузка значительно выше средней величины.Например, углы ендова, слуховые и мансардные окна.
