Дом за городом - это то место, где можно хорошо отдохнуть от повседневных забот и расслабиться. Поэтому каждый владелец пригородного участка пытается сделать его как можно комфортнее и красивее. Создание веранды - один из самых популярных способов облагородить участок. Эта постройка выгодно расширяет жилую территорию, и при правильном подходе к строительству веранды своими руками её можно не отапливать и проводить время в любую пору года.

Что такое веранда

Это закрытая или открытая терраса, которая располагается вдоль фасада жилого дома. Это помещение встроено в дом изначально или пристраивается позже. Как правило, его не отапливают. Оно может иметь остеклённые окна и двери (веранда) или же обходится без них (терраса). Дизайн веранды должен соответствовать общему виду дома и быть с ним в одинаковом стиле. Например, для деревянного дома построить кирпичную веранду можно, но это будет некрасиво. Лучше сделать её тоже из дерева. Крышу обычно для веранды делают односкатную, используя тот же кровельный материал, что и для крыши дома.

Одним из определяющих моментов общего облика террасы является расположение и форма окон и дверей. Форма и рисунки переплётов оконных и дверных проёмов помогут вам сделать вашу пристройку оригинальной и красивой.

Фото: варианты помещений из различных материалов

Уютная веранда Простая открытая веранда на этапе строительства
Просторная светлая веранда Открытая терраса Веранда с оборудованной комнатой отдыха Вид на веранду с улицы

Современные веранды - это уже давно не захламлённые рабочей одеждой и хозяйственными принадлежностями помещения. Сейчас это полноценные помещения и продолжения жилого дома, к обустройству которых подходят со всей серьёзностью и ответственностью.

Проектирование - это важнейший этап строительства любой конструкции, в том числе и веранды. На этом этапе нужно создать эскиз, на котором от руки будет изображён общий вид сооружения, и подробный проект-чертёж, с указанием всех замеров и необходимых материалов для строительства. Чем подробнее будет проект, тем проще будет потом строить. Ведь вы заранее будете знать, какой длины, например, доска вам нужна для того или иного элемента, а также сколько таких досок нужно. Проект поможет вам рассчитать количество материала и примерную стоимость возведения веранды.

Проектов варианта постройки открытой веранды множество

Если вы не обладаете чертёжными навыками, то проект можно подсмотреть в открытых источниках или заказать индивидуальный у специалистов.

Как правильно сделать фундамент

Чтобы построить веранду достаточно возведения столбчатого или ленточного основания, глубина которого будет равна глубине основания дома. Специалисты не рекомендуют связывать основной фундамент с основой пристройки из-за различий в весе. Они будут не одинаково усаживаться и это может привести к деформациям пристройки. Оставляйте зазор в 30–40 мм между этими двумя основами.

Выбор правильного вида фундамента зависит от того из какого материала будет сделана пристройка и от особенностей грунта. Например, для возведения тяжёлых кирпичных пристроек, лучше сделать ленточный фундамент, а для деревянных лёгких достаточно столбчатой основы.

Ленточная основа: пошаговая инструкция постройки

Размеры фундамента под пристройку должны быть такими же, как и размеры основания дома.

Чтобы фундамент был прочный, его нужно первое время «поить». Особенно в жаркие дни. Смачивайте его водой и укрывайте полиэтиленовой плёнкой. Так, он не растрескается.

Столбчатое основание

Для лёгких брусовых или поликарбонатных веранд идеально подойдёт строительство столбчатого фундамента. Рекомендованная глубина ям под столбы - 800–1100 мм. Для маленькой веранды (3х4 метра) достаточно будет установить опорные конструкции только по углам. Но для большей надёжности лучше подстраховаться и сделать промежуточные столбы. Расстояние между опорами должно быть в идеале 80–100 сантиметров.

Параметры столбов необходимо тщательно просчитать

1. Выкопайте ямы под опорные конструкции. Использование бура существенно облегчит задачу.
2. Сделайте пещано-щебневую подушку для столбов. Песок слоем в 150–200 мм, а щебень 100 мм. Каждый из слоёв хорошо утрамбуйте.
3. Сделайте деревянную опалубку и положите арматурную сеть.
4. Залейте бетон на всю глубину ямы и дайте ему застыть.
5. После застывания промажьте бетонные конструкции битумом.
6. Уберите опалубку и закройте все щели песком.
7. Наземная часть фундамента делается из кирпичей. Высота их возведения должна быть равной высоте основания дома.

Черновой пол

К устройству чернового пола лучше приступать сразу же после возведения фундамента, предварительно гидроизолировав основание рубероидом в 2 слоя.

Пол можно сделать из дерева и из бетона. Первый вариант подойдёт лучше для каркасной деревянной веранды, второй для кирпичной массивной.

Как построить деревянный

Устройство чернового пола

1. Зафиксируйте на основании нижнюю обвязку анкерами. Между собой элементы обвязки соединяются при помощи оцинкованных гвоздей.
2. К брусьям обвязки прикрепите лаги пола из дерева на расстоянии 500 мм друг от друга.
3. Заполните пространство между ними керамзитом.
4. Используя необрезанную доску или фанеру толщиной около 5 см, соорудите настил, который крепится к лагам пола при помощи оцинкованных гвоздей или саморезов.

Создаём бетонный

1. Засыпьте основание песком, слой которого должен быть 100 мм.
2. Затем идёт слой из керамзита.
3. Уложите армирующую сеть, прутья которой 6–8 мм, а ячейки 250х250 мм.
4. Залейте бетонную смесь.
5. Толщина стяжки пола должна быть 3–5 см.

Важно, чтобы бетонная поверхность была идеально ровной. Используйте строительный уровень, чтобы контролировать это во время работ.

Деревянная веранда: проект и вопрощение

Вариант светлой деревянной веранды

Дерево - это самый популярный и древний строительный материал. Этот материал не сдаёт своих позиций даже с появлением новых видов.

В принципе, строительство веранды на основе каркаса из дерева - процесс несложный. Почти кто угодно сможет справиться с этим заданием. Правильно смонтировав каркасные стойки и защитив из щитами или вагонкой, выходит хорошая веранда.

Дерево экологически чистое сырьё, с красивым внешним видом. Оно не имеет большого веса, что значительно облегчает работы в фундаментальной части постройки.

Но, это горючий материал. Поэтому источники огня, такие как мангал, должны быть расположены на безопасном расстоянии от такого сооружения.

Помимо этого, деревянные конструкции нуждаются в дополнительной обработке антисептиками, т. к. внешняя среда и погодные явления не очень хорошо действуют на этот материал.

Для строительства каркаса веранды используйте только качественные деревянные брусья, сечение которых равно 10х10 сантиметров.

1. Сделайте в брусьях нижней обвязки пазы, куда будут устанавливаться вертикальные опоры с шагом в 0,5 метра.
2. Установите опоры, скрепляя их скобами и саморезами или гвоздями.

   Варианты крепление вертикальных стоек

3. Для того чтобы сделать односкатную кровлю, вертикальные брусья необходимо делать разной высоты. Имеется в виду то, что там, где будет низ крыши, брус должен быть на 500 мм ниже места, где будет верх крыши.
4. Соорудите верхнюю обвязку из бруса с уклоном для односкатной крыши.
5. После того как вы изготовили верхнюю обвязку, можно устанавливать стропила для крыши. Возле ската кровли сделайте дополнительную балку-прогон, крепя её ко всем опорам анкерными болтами. Если кровля предполагается тяжеловесная, то лучше добавьте поперечные доски к обвязке бруса. И к ним прикрепите стойки и подкомы. Таким образом, стропильная система будет надёжной для любого вида кровли.
6. Стропила монтируются на расстоянии в 500 мм. Для них используется брус сечением 10х20 см.
7. Следующий этап - обшивка каркаса. Внутри можно использовать вагонку, снаружи сайдинг. Между ними нужно положить гидроизоляционный и теплоизоляционный материалы. Не забывайте, про оконные и дверные проёмы.

   Обшивка деревянного каркаса

Как пристроить кирпичную или из пеноблоков

Красивая веранда из кирпича

Это уже капитальное сооружение. Если сделать работы по правилам, то в такой постройке будет комфортно в любое время года. В летний зной там будет прохладно, а в зимнюю стужу - тепло. Кирпичная веранда отличается своей долговечностью, пожаробезопасностью и неприхотливостью в уходе.

Но она имеет и недостаток. А именно тяжеловесность. Поэтому для её возведения требуется мощный фундамент.

Когда фундамент и черновой пол готовы, можно начинать кладку. Выделяют ложковую кладку, в которой общая толщина стен равна 12 см; тычковую кладку, со стенами в 25 см и цепную кладку, со стенами в 38 см.

Если предполагается круглогодичное использование веранды, то можно сделать 2 ряда кладки и между ними положить гидроизоляционный и теплоизоляционный материалы.

Можно оставить и одинарную кладку. Тогда утепление и гидроизоляция укладывается между кирпичной кладкой и материалом внутренней обшивки стен.

Снаружи отделочные работы остаются на усмотрение хозяина: это может быть облицовочный кирпич, разрешено обшить здание поликарбонатом.

Расчёт количества кирпичей для террасы (таблица)

Крыша: отделка потолка и прочие элементы конструкции

Чтобы закончить работу над крышей нужно соорудить обрешётку, уложить слои изоляции и застелить поверхность финишным кровельным материалом.

Обрешётку можно сделать сплошную под рулонные материалы или разреженную под листовую кровлю. Первая делается из OSB-плит. Их нужно прикрепить к стропилам, оставляя зазор в 10 мм. Разреженная обрешётка делается с шагом, который рекомендуют производители выбранной кровли. Обычно это около 300–350 мм. Обрешётка к стропильной части крепится оцинкованными гвоздями или саморезами.

Крыша веранды

В ячейки между брусом обрешёточной части уложите минеральную вату. Это будет теплоизоляция. Поверх застелите гидроизоляционный материал, который крепится к обрешётке при помощи скоб строительного степлера.

Для сплошного варианта обрешётки, теплоизоляционный материал укладывают внутри веранды, фиксируя её при помощи добавленных к обрешётке поперечных реек.

Последний этап - укладка кровельного материала. В идеале того же, что и крыша дома.

Завершающие работы

К деревянному черновому полу примонтируйте лаги чистового пола, между которыми необходимо уложить теплоизоляцию. Поверх настилаются доски чистового пола, которые можно покрасить или покрыть лаком.

Утепление пола веранды производите с учётом климатических условий региона

Бетонный пол можно отделать так же как и деревянный. А можно заслать его на своё усмотрение, например, положить линолеум или плитку.

Последний этап строительства - установка окон, дверей и благоустройство веранды. Чем лучше она будет обустроена на даче, тем приятнее будет там проживание в летнее время.

К веранде необязательно протягивать дополнительную электропроводку. Тут можно использовать удлинитель, который протягивается из дома, а к нему подключаются осветительные приборы.

Видео: схема возведения угловаой веранды своими руками

С работами по постройке веранды сможет справиться практически каждый. Это прекрасное место для отдыха, которое просто необходимо для дачного участка. Не сомневайтесь в нужности этой пристройки. Вам обязательно понравится проводить вечера в уютном помещении веранды. Удачи!

Если размеры дачного участка не позволяют возвести отдельный гостевой домик для приема друзей и родных, правильным решением станет монтаж летней пристройки к основному зданию. А благодаря несложной конструкции ее можно сделать самостоятельно. Веранда из металла – оригинальный вариант сооружения для дачи. Она станет украшением вашего дачного участка, а ее изготовление не займет много времени.

Важные этапы строительных работ

Зачастую при создании этого типа построек возникает вопрос, какой материал взять за основу. И если деревянный или кирпичный каркас уже стали привычным решением для частных домов, то металлические элементы только набирают популярность.

Пользователи часто ищут :

Конечно, постройка из клееного бруса со срубом по углам имеет привлекательный внешний вид, не нуждается в отделке и дополнительном усилении.

Однако следует отметить несколько главных преимуществ металлической конструкции:

• долговечность в эксплуатации,
• не подвергается влиянию внешней среды и насекомых,
• прочность,
• простота и удобство монтажа.

Строительство такой каркасной веранды можно выполнить в кратчайшие сроки и своими руками, пошагово соблюдая инструкции и советы опытных мастеров.

К основным этапам работ относят:

• проектирование будущей конструкции,
• подготовку необходимых материалов,
• укладку фундамента,
• сборку каркаса,
• возведение стен,
• монтаж кровли,
• отделку,
• декорирование.

А чтобы упростить вам задачу по созданию постройки, рассмотрим каждый из перечисленных шагов более подробно.

Подбор готового проекта или разработка индивидуального чертежа?

Учитывая требования действующего законодательства, начало любого строительного процесса подразумевает получение разрешения на его проведение у соответствующих служб. В противном случае к владельцу участка могут быть применены штрафные санкции вплоть до сноса постройки. Можно подсмотреть в интернете готовые чертежи веранд либо террас, нарисовать понравившийся вариант и отнести на одобрение в компетентную организацию.

Схема: каркас из металла, в качестве кровли используется монолитный или сотовый поликарбонат.

Если же позволяют финансовые возможности, стоит сразу обратиться к архитекторам, которые самостоятельно сделают проект пристройки, учитывая пожелания владельцев. Большим преимуществом такого решения станет экономия времени и сил на сбор нужного пакета бумаг и простаивание в очередях.

Пользователи часто ищут :

Разрешительная документация потребуется вне зависимости от того, создается пристройка вместе с домом или же отдельно, спустя время.

Какие материалы понадобятся?

Ассортимент строительных элементов из металла довольно велик, но далеко не все подойдут для создания летней конструкции.

Чтобы в результате получить качественное и бюджетное изделие специалисты рекомендуют:

1. . Бывают квадратной, овальной, прямоугольной формы. Имеют тонкие стенки до 3 мм толщиной и шириной не более 30–40 см. Легкие по весу. Без труда поддаются любому виду обработки и сварке. Кроме этого, обладают следующими преимуществами: низкая цена, не деформируются под действием больших нагрузок, конструкция из этого материала не нуждается в монолитном фундаменте, все монтажные работы осилит один человек.

   Фото: трубы квадратного и прямоугольного сечения

2. Металлические швеллеры . Зачастую сырьем выступает сталь или алюминий. Швеллеры в разрезе имеют вид буквы «п». Могут быть разной длины. Длина одного элемента может достигать 12 м. Этот тип материала удобно применять в качестве ростверка на винтовые сваи. Кроме того, обладают небольшим весом, так что собрать такой каркас будет по силу даже одному человеку.
3. Уголки из металла . Представляют собой Г-образные балки, толщина и длина которых бывают самые разные. В зависимости от размера граней в продаже встречаются равнополочные и не равнополочные. Этот материал применяется в установке стропильной системы, укладке основания и усилении стоек конструкции.
4. Облегченные оцинкованные профили . В их основе лежит тонкая сталь в листах. Выбор размеров разнообразен (толщина колеблется в пределах 0,5–4 мм; длина достигает 12 м; высота стенок может быть до 40 см). Не рекомендуется использовать их в качестве основного материала для создания каркаса террасы, поскольку при постоянной нагрузке произойдет деформация конструкции. Однако такие профили могут стать отличным дополнением ограждений, стропильных систем.

   Фото: облегченный профиль из тонколистового металла

Для создания веранды из металла правильным решением будет приобретение сразу нескольких разных элементов, которые упростят процесс сборки и ускорят монтажные работы.

Выбор подходящего вида фундамента

Благодаря облегченному каркасу нет необходимости заливать монолитное основание, вполне подойдет столбчатый тип фундамента либо винтовая свая.

Поэтапное руководство по укладке столбчатого фундамента выглядит так:

Важная составляющая каждого этапа укладки основания – проверка нахождения всех элементов в одной плоскости с помощью уровня.

В противном случае велика вероятность перекоса будущей конструкции.

Сборка каркаса

Оптимальным размером террасной площадки считается 5–6 м в длину и 2–3 м в ширину.

До начала работы нужно подготовить следующие инструменты и материалы:

• сварочный аппарат;
• косынки из железа (оказывают усиливающий эффект на отдельные элементы конструкции);
• молоток;
• профильные трубы с сечением от 20 до 80 мм;
• спецодежду;
• защитные очки;
• диэлектрические перчатки.

Монтаж каркаса веранды выполняется в такой последовательности:

Если веранду планируют использовать не только в теплое время года, необходимо сразу побеспокоиться об обшивке каркаса панелями.

Возведение стен

Для дальнейшей работы нужно подготовить несколько видов материалов. Среди них:

Создание каждой отдельной панели выглядит таким образом:

Каждая последующая единица настенного покрытия собирается по такой же схеме.

Можно взять на заметку и другой вариант панелей, где в качестве основного материала используется монолитный поликарбонат. Элементами крепежа выступают термошайбы, уплотнители из резины. Однако герметичность такой конструкции может стать одной из причин появления коррозии на металлических элементах и сокращения их срока службы.

Монтаж кровли

Когда стропильная система готова, можно приступать к укладке материалов либо создать дополнительный усиливающий элемент – сборную ферму. В случае второго варианта нужно сделать два пояса из металла в форме зигзагов. Они послужат защитой от провисания кровли.

Чтобы получить такую конструкцию нужно:

• из профильных труб сварить раму;
• закрепить патрубки между поясами, при этом угол между ними должен быть в пределах 90 0 , но не более того;
• приварить обрешетку прихваточными швами поперек ферм.

Нужно заметить, что этот усиливающий элемент собирается на земле и уже в готовом виде поднимается наверх каркаса.

Уложить кровлю можно профлистами или ондулином.

Важно не забыть перед их укладкой закрепить изнутри на профильные трубы резиновые уплотнители. Это необходимая мера для создания хорошей звукоизоляции.

При этом каждый лист должен идти внахлест к другому. Основным креплением послужат оцинкованные болты, устойчивые к воздействию внешней среды. А для защиты постройки от излишней влаги и осадков свесы карнизов при настиле кровельного материала должны в среднем на 40 см выступать за периметр каркаса.

Отделочные работы

Самостоятельное создание стен веранды в виде панелей требует дополнительной обшивки внутри и снаружи здания. Да и металлические элементы также рекомендуется подвергнуть обработке, если только конструкция не возведена из оцинкованного материала, поэтому следует заранее приобрести блок-хаус, вагонку или пластиковые панели. Выбрав нужный вариант отделки, можно легко создать имитацию натурального камня или дерева.

Последовательность работ и сроки их выполнения напрямую зависят от выбранного типа материала.

Все большим спросом пользуется сайдинг.

Главными особенностями работы с ним являются:

1. Применение необычной разновидности обрешетки с единственными направляющими – вертикальными профилями. Благодаря им настенные панели будут постоянно проветриваться и не впитывать лишнюю влагу.
2. Отделка начинается снизу вверх. Начальная точка – это стартовая планка, которую необходимо правильно зафиксировать, так как от нее зависит ровность всей поверхности.
3. Заключительный элемент – это финишный профиль, который образует красивый край конструкции.
4. Рекомендуется покупать все части отделки одновременно, дабы не получилось расхождений в оттенках цветовой гаммы.
5. О правильности крепления элементов будет говорить характерный щелчок во время их монтажа.
6. При фиксации планок нужно помнить, что сайдинг под действием температур и влажности может расширяться или сужаться. Поэтому все крепления должны быть в меру плотными.
7. В выборе цветов предпочтение стоит отдать светлым тонам, поскольку каким бы ярким и качественным ни было покрытие со временем оно начнет тускнеть и выгорать.

Для обработки металлических частей веранды нужно приобрести антикоррозийные растворы или краски. Однако нанести их следует до того, как будет уложен кровельный материал, чтобы не осталось незакрашенных мест.

Если же ржавчина начинает проявляться периодически, необходимо каждый раз делать зачистку поврежденных участков, проводить их повторную обработку.

Украшением конструкции могут стать кованые элементы в виде цветов, орнаментов, абстракций.

В случае открытого варианта постройки окно и стены можно заменить шторами светлых тонов, а по периметру каркаса посадить вьющиеся растения, которые будут создавать тень в жаркие дни.

В заключение надо заметить, что, помимо низкой стоимости, удобства и скорости монтажа, к плюсам выбора каркасной террасы из металла можно отнести возможность без вреда для всей конструкции заменить ее отдельные части, сделать усиление перекрытия, не используя постороннюю помощь.

Веранда — вариант пристройки, логичное продолжение загородного дома. Построенная по каркасной технологии веранда может стать комфортным местом отдыха, использоваться в качестве тамбура или дополнительного места для хранения вещей. Декорированная или остекленная веранда – украшение малоэтажного дома, придающее ему неповторимый стиль.

Преимущества каркасной веранды

Каркасная веранда возводится в самые короткие сроки и имеет следующие преимущества:

• создание дополнительного многофункционального пространства;
• усиление стен ;
• улучшение звукоизоляции основных помещений;
• сохранение тепла в доме;
• эргономичный внешний вид.

Веранда может использоваться как прихожая, гостиная, летняя кухня, оранжерея. Ее можно разделить на несколько зон, например для отдыха и хранения садового инвентаря и пр.

Какие бывают каркасные веранды?

Внешний вид и назначение каркасной веранды дают возможность реализовать самые инновационные дизайнерские решения. По форме они могут быть как классические прямоугольные, квадратные, так и радиальные, Г- и П-образные, многоугольные и пр. Как и веранды из других материалов, каркасные конструкции могут быть:

1. открытые, на которых крыша держится на опорных балках, а одна или несколько стен отсутствуют;
2. закрытые, представляющие собой полностью закрытые стенами или остеклением пространство.

Также веранды различают по материалу, из которого они построены. Самый оптимальный вариант — каркасная веранда из бруса. Такое строение отлично подойдет не только для брусового дома, но и коттеджа из кирпича, пеноблоков, силиката. По уровню экологичности и простоте постройки деревянная каркасная веранда не имеет равных. Единственное условие — дерево, используемое для строительства должно быть обработано эффективной огне- и биозащитой.

Проектирование каркасной веранды

В идеале каркасная веранда должна быть включена в проект на стадии его разработки. Это позволит сразу сделать фундамент нужной площади, сохранить благоустройство территории и снизить стоимость пристройки. Но ничего страшного, если вы решили построить веранду через несколько лет после эксплуатации дома.

Разрабатывая проект будущей каркасной веранды в первую очередь необходимо определиться с местом ее размещения. В большинстве случаев конструкция располагается с передней стороны дома, заменяя крыльцо. Можно также сделать веранду с торца или сорудить Г-образную пристройку вдоль двух стен дома.

При проектировании определяются:

• Размеры веранды. Стандартная ширина 2,5-3 м, но можно сделать мини-веранду или наоборот — большое помещение, на котором разместиться летняя кухня и зона отдыха.
• Тип фундамента. Для возведения пристройки используются незаглубленные или мелкозаглубленные ленточные основания, а также столбчатые фундаменты. Выбор типа основания зависит от гидрогеологических характеристик участка и типа существующего фундамента под коттеджем.
• Заполнение стен. Если речь идет не об открытой веранде, то для заполнения стен выбирается легкий экологичный материал, например вагонка или ОСП-щиты. Эффектно смотрятся стеклянные или зеркальные стены, которые можно комбинировать с другими материалами.
• Кровельное покрытие. Оптимальный вариант — выполнение кровли из того же материала, что и крыша дома. В этом случае веранда будет эргономично вписываться в архитектуру строения. Однако для покрытия пристройки может использоваться любой другой материал: недорогой шифер или ондулин, мягкая черепица и пр.

Веранда должна выдерживать все планируемые на нее нагрузки. При разработке проекта предусматривается:

• совместная работа каркасных стоек и перекрытий;
• устройство стенок жесткости;
• монтаж специальных распорок;
• надежное крепление всех узлов.

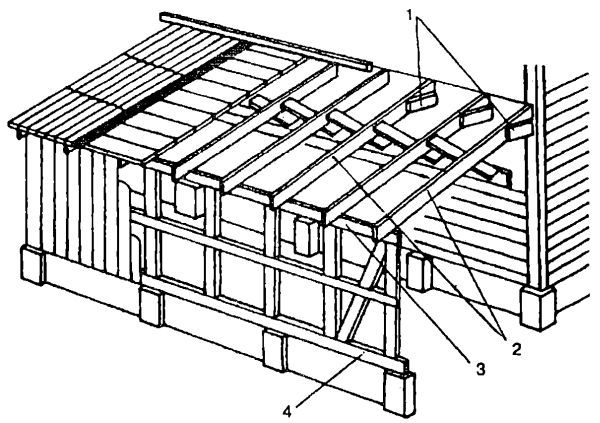

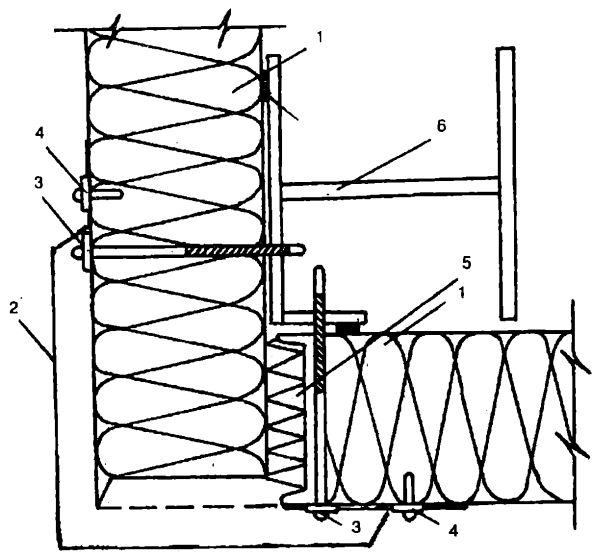

Особое внимание уделяется созданию надежного соединения веранды с домом.

Фундамент для каркасной веранды

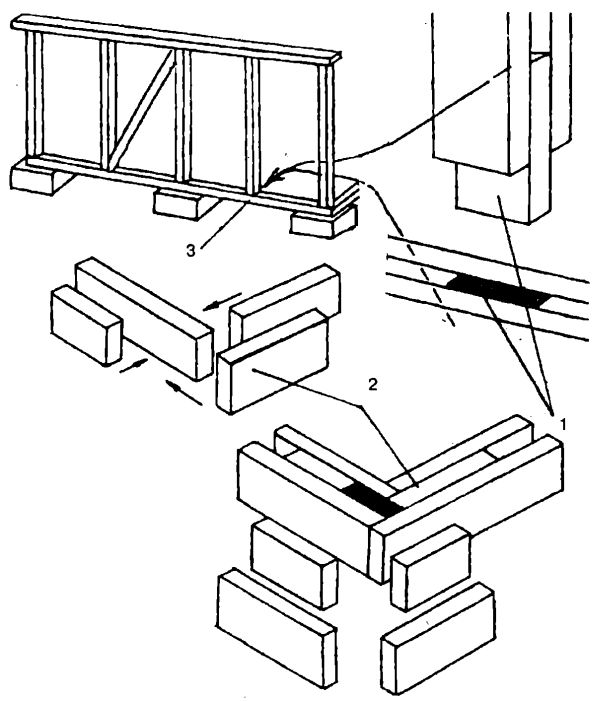

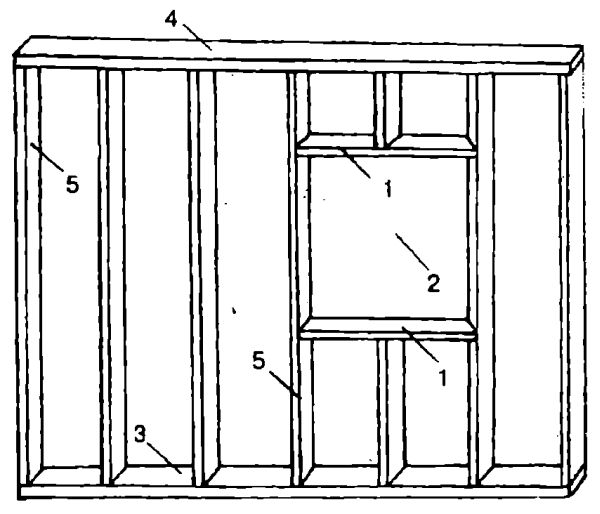

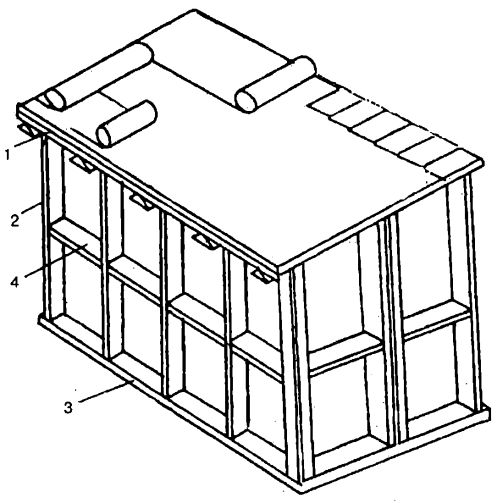

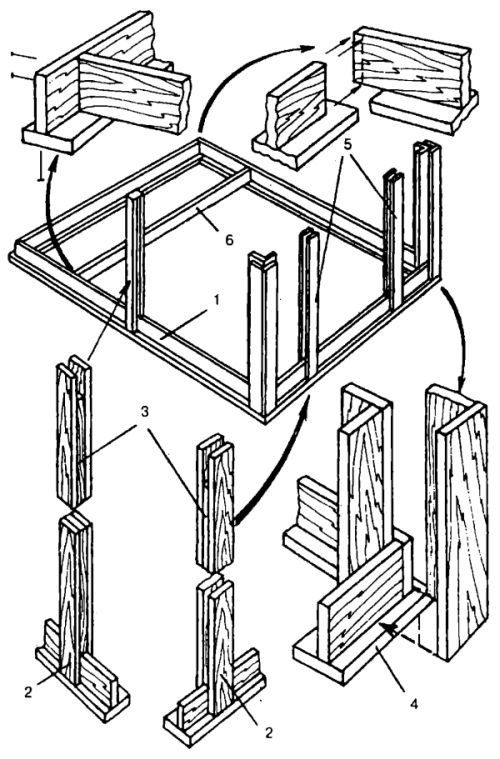

Каркасные конструкции устанавливаются на нижнюю обвязку вертикально и объединяются верхней обвязкой. Дополнительно на высоте 1-1,5 м от нижней точки устанавливается ряд горизонтальных балок, которые связывают каркас, придавая ему прочность и устойчивость. Высота веранды зависит от высоты потолков в доме. При монтаже каркаса важно расположить его так, чтобы кровля располагалась под уклоном. Правильность установки каркасных опор следует проверять строительным уровнем.

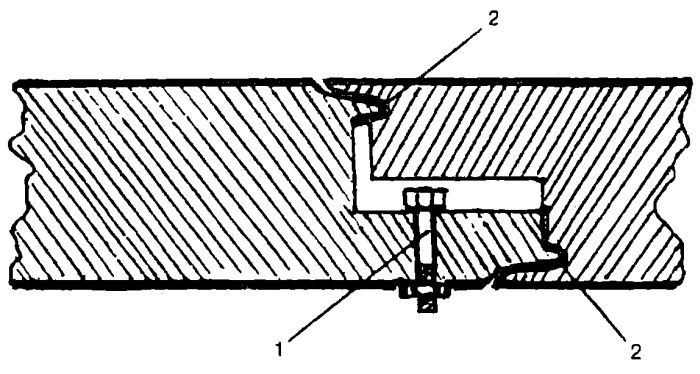

Врубка опор, как правило, выполняется методом «прямой замок в 1/2 дерева». Качественно сделать соединения горизонтальных и вертикальных элементов, чтобы получилась прочная и безопасная конструкция — ответственная задача, которая под силу только квалифицированному специалисту. Места соединений усиливаются болтами, уголками, шурупами и прочими элемента крепежа, предусмотренными проектом. Для предотвращения деформации и сдвига каркаса он крепится к элементам фундамента при помощи анкеров или хомутов.

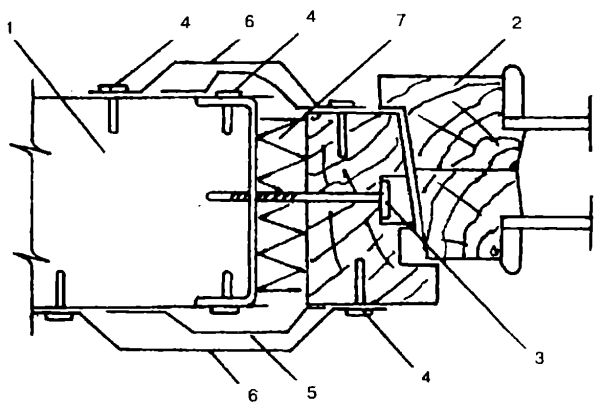

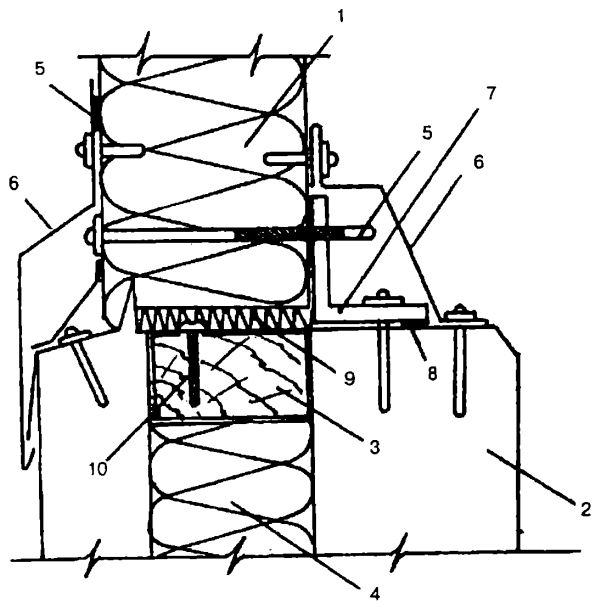

Для связки каркасной веранды с домом используются выпускные балки перекрытий или части стропильной системы. После сборки каркаса производится заполнение стен, гидро- и теплоизоляция, наносится финишная отделка.

Крыша каркасной веранды

Роль мауэрлата в каркасной веранде выполняет верхняя обвязка, на которую устанавливаются наслонные или висячие стропила. Крыша веранды может быть одно- или двухскатной. При устройстве односкатной крыши необходимо сделать такой наклон, который будет позволять осадкам не скапливаться на поверхности кровли.

В качестве кровельного покрытия используется тот же материал, что и для кровли дома. Также крыша веранды может быть покрыта легким и прочным поликарбонатом. Кровля крепится на предварительно установленную обрешетку. На крыше веранды следует установить элементы водосточной системы. Их необходимо соединить с водостоком дома для эффективного отвода воды.

Декоративная отделка веранды

Оптимальный вариант исполнения стен каркасной веранды: снизу обшивка ОСП-плитами или другими материалами из дерева, сверху — остекление.

При установке высоких панорамных окон на веранду будет попадать много солнечного света. Такой вариант позволит обустроить оранжерею или зимний сад.

Каркасная веранда должна гармонировать с обликом дома. Декорирование веранды зависит только от фантазии владельца! Деревянные резные стойки и перила, покрытые лаком или краской, станут отличным эксклюзивным украшением. Можно заказать резные балясины или изготовить их самостоятельно. Вариантов декора веранды существует очень много, поэтому рекомендуется рассмотреть разные стили и направления и выбрать то, что вам понравится больше всего.

Для отделки пола каркасной веранды можно также использовать разные материалы. Самое эргономичное решение — террасное доска. Из недорогих материалов можно использовать ламинат высокого класса.

Отапливаемая каркасная веранда

Превратить веранду в полноценное помещение, которое можно использовать круглый год можно при правильной организации отопления. Как правило, система отопления дома не позволяет разместить дополнительные радиаторы на веранде. В этом случае можно установить небольшую дровяную или твердотопливную печь, если позволяет площадь помещения.

Также для отапливаемой веранды необходимо качественное утепление стен, крыши и пола. В качестве утеплителя используется минеральная вата, отвечающая все требованиям по экологичности и пожарной безопасности. Стеклопакеты для такой веранды лучше использовать тройные, предотвращающие потери тепла.

Стоимость обустройства отапливаемой веранды намного выше, чем обычной, но зато вы получите полноценное помещение, которое может использоваться в качестве холла, столовой или комнаты отдыха.

Загородный отдых на даче — это, прежде всего, возможность двадцать часов в сутки дышать свежим воздухом сада или леса. Отдыхать и одновременно находиться в душной коробке дачного домика невозможно, поэтому ценящий свое здоровье дачник рано или поздно обустраивает на даче своими руками полноценную летнюю террасу с тентом или крышей. Строительство террасы своими руками намного проще беседки или веранды, поэтому обустройство специальной площадки для стола и садовой мебели, как правило, больших капиталовложений не потребует, при том, что эффект получится достаточно внушительным.

В чем секрет террасы

Несмотря на определенное внешнее сходство между верандой и террасой, назначение этих построек отличается, как разнятся, собственно, размеры и конструкции. Веранда - это часть дома с закрытыми стенами, окнами и полноценной крышей. Терраса представляет собой благоустроенную открытую площадку для отдыха в солнечный день с балдахином, тентовым навесом или маркизой. Разницу проще понять, если взглянуть на фото или чертежи классической террасы.

При выборе места и способа, как построить террасу своими руками, можно воспользоваться классическими приемами обустройства площадки для отдыха:

• В непосредственной близости к дому, используя площадку и ступени в качестве крыльца и площадки перед входом в дом;
• Вынести ее отдельной площадкой и расположить в уютном, солнечном и менее продуваемом месте дачного участка. При этом обязательным условием является обустройство дорожки, лестницы или ступеней, с помощью которых можно быстро попасть внутрь дома;
• Построить для террасы своими руками специальный тип крыши или потолочного перекрытия дачного дома, на котором расположится площадка для отдыха.

Важно! Понятно, что веранды и беседки так не строят, поэтому любые чертежи и рекомендации по строительству террас можно перерабатывать творчески, изменяя размеры с учетом своих пожеланий. Главное, чтобы конструкция получилась удобной, прочной и безопасной в пользовании.

Размеры террасных площадок, как правило, могут в несколько раз превышать размеры беседочных построек, и тем более, веранд. Почти всегда основание площадки строят из дерева или композита, поднимая конструкцию над грунтом так, чтобы влага и сырость не влияли на состояние дощатого настила.

Выбираем устройство, конструкцию и размеры

Терраса — единственная в своем роде постройка, рассчитанная не на создание тени, а наоборот, направленная на обеспечение возможности комфортного и безопасного пребывания на солнце. Поэтому, подбирая проект и площадку для строительства террасы своими руками, чертежи и размеры, необходимо учесть следующие особенности:

1. В конструкции площадки любого размера, поднятой над грунтом более чем на 18-20 см, должно присутствовать ограждение и перила для террасы. Для построек, включающих несколько площадок, расположенных на различной высоте, предусматриваются промежуточные ступеньки и поручни;
2. Пол, перила и ограждения должны изготавливаться из дерева или аналогичного по свойствам материала, например,полимерного композита. На чертеже обязательно должно быть указано качество обработки дерева и вид нанесенного покрытия - лак или защитная композиция на основе эпоксидных смол;
3. При наличии навеса или тента один край кровли должен крепиться на капитальной стене дома, второй опирается на стационарные опоры, заделанные в грунт на глубину не менее 40 см с заливкой бетонной отмостки.

Важно! Перед тем как выбрать схему,как сделать террасу, важно правильно выбрать материал, наилучшим образом соответствующий конструкции на чертеже.

Проще всего построить террасу в угловом стыке двух стен дома, как на фото. В этом случае мы строим террасу и автоматически получаем площадку перед входом в дом.

Угловая конструкция террасы

Наиболее простым вариантом террасы будет постройка площадки из дерева на примитивном фундаменте из бетонных блоков или плит, как на чертеже. Угловое расположение обеспечивает защиту террасной площадки от ветра и дождя с двух сторон, поэтому отпадает необходимость устройства ветровой защиты поликарбонатными листами или щитами из дерева.

При необходимости можно установить тканевый тент, штору или навес над террасой, размеры которого будут ограничены только габаритами стен дома. К недостаткам конструкции следует отнести тот факт, что при неправильном уклоне площадка из дерева может повлиять на распределение дождевой воды, поэтому расчет и размер уклона в 3-4 о необходимо сразу зафиксировать на чертеже террасы. Размер фундаментных опор под настил необходимо просчитать по эскизу или чертежу, по сделанным замерам входного проема над уровнем грунта.

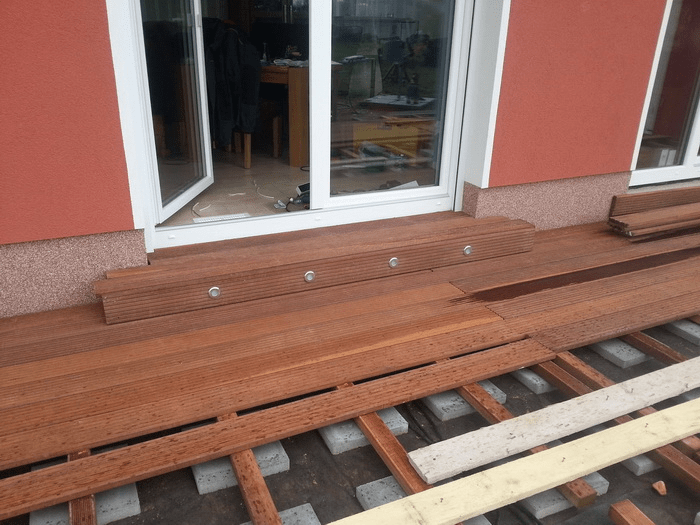

Для легкой каркасной конструкции террасной площадки в качестве фундамента достаточно будет уложить 12-15 бетонных блоков или несколько десятков клинкерной плитки. Предварительно потребуется снять верхний слой грунта, отсыпать мелким гравием, утрамбовать и уложить песчаную подушку. Самым сложным будет выдержать размер и толщину песчаного основания так, чтобы высота фундаментных столбчатых или плиточных опор не превысила расчетной величины по чертежу.

На песок можно уложить геотекстиль, который хорошо предупреждает рост сорняков и травы. Чтобы набить пол террасы, специалисты рекомендуют предварительно обвязать опоры брусом с укладкой лаговых балок из дерева. Но в таком случае приходится увеличивать вертикальный размер террасы в высоту на 20-30 см, что не всегда удобно. В самом простом случае брус размером 60х60 мм укладывают непосредственно на плитку и фиксируют отрезками арматуры, забивая ее прямо в грунт.

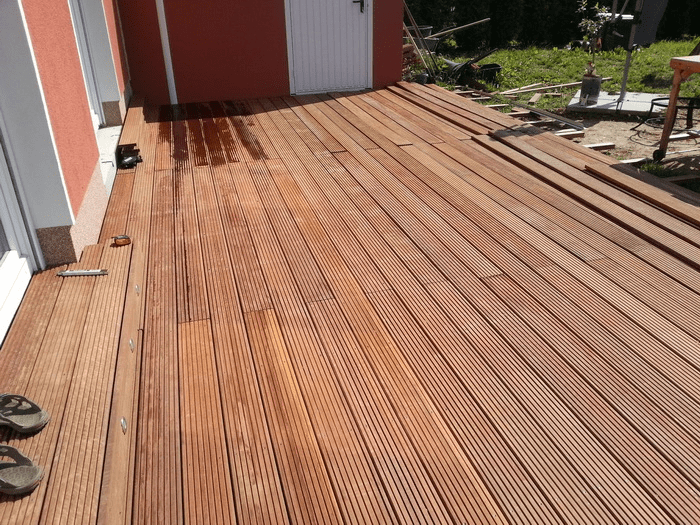

Наиболее сложным этапом сборки бюджетной конструкции террасы будет обшивка настила досками. Лучше всего подойдет дубовая или специальная террасная доска, изготовленная из полипропилена и опилок, размером 200х30 мм.

К сведению! Внешний вид и размеры композитного материала практически не отличаются от обработанной натуральной доски. Высокая стойкость к влаге и абсолютная нечувствительность к насекомым и патогенным микроорганизмам делают террасную доску отличным заменителем дорогостоящей дубовой древесины.

При обшивке каркаса площадки необходимо тщательно соблюдать рекомендации по монтажу террасной доски, приведенные на чертеже. Аналогичным способом может делаться настил из обычных досок, предварительно обработанных антисептиком.

Строительство простой террасы своими силами

Средний размер площадки составляет 4х2 м. Деревянную конструкцию установим на деревянных опорах по качающейся схеме. Часть террасной площадки будет опираться на столбы из спаренного бруса длиной 120 см и размером 100х100 мм, вторая часть террасы будет опираться на планкуна стене дачного домика. Под установку бруса просверлим в грунте скважины диаметром 90 мм и забьем опоры кувалдой.

Далее забитые в грунт опоры необходимо обвязать поставленной плашмя доской или листом толстой фанеры, размером сечения 350х40 мм. При креплении досок необходимо дополнительно контролировать горизонтальное положение обвязочного листа.

Боковые доски обвязки крепим напрямую к стенам деревянного дома, в опорах потребуется выполнить запил под установку продольной обвязочной доски.

После сборки обвязки устанавливают поперечные лаговые балки, размером 2,5 м сечением 100х40 мм, которые увеличат жесткость основания площадки террасы и одновременно послужат опорой для настила половиц.

На следующем этапе собирается ограждение террасы. По внешнему контуру площадки в половых досках вырезаются пазы, после чего, как на чертеже, прибиваются опоры под перила. Вертикальный брус или доска размером 100х50 мм, высотой 120 см крепится к нижней доске обвязки с помощью саморезов. С внутренней стороны стоек запиливается паз для поперечин, после чего устанавливается нижняя планка и поручни ограждения площадки террасы.

Между стойками набиваются диагональные распорки, повышающие прочность всей конструкции ограждения.

Заключение

Приведенная конструкция террасы простая и доступная для постройки своими руками. При желании над площадкой террасы можно установить тканевый тент небольших размеров или полноценный навес из поликарбоната или легкого ондулина. Конструкцию из дерева необходимо обработать защитными антисептиками, а пол периодически обрабатывать восковыми или парафиновыми мастиками.

Каркасные конструкции веранд

Каркасные конструкции представляют собой одну из самых гибких систем индивидуального домостроения и являются наиболее перспективными. Даная технология предоставляет большие возможности для создания разнообразия архитектурно-планировочных решений, высокого эксплуатационного качества и ремонтнопригодности. При этом унификация отдельных элементов и простота работ существенно сокращает сроки строительства.

Немаловажным преимуществом каркасного домостроения является его дешевизна. Например, для соблюдения современных требований по теплосопротивлению (для условий Московского региона) наружная стена должна иметь толщину при строительстве из бруса - 50 см, из кирпича - 150 см, а из деревянного каркаса - всего 15 см.

Оптимальная конструкция стены веранды (размеры в мм): 1 - верхняя обвязка; 2 - нижняя обвязка; 3 - брусья-стойки; 4 - панели-заполнители

Каркасные стены экономичны и просты в изготовлении. Они одинаково пригодны как для северных, так и для южных регионов нашей страны. в комплексе с эффективным утеплителем позволит сократить расходы на дорогостоящую древесину, сохранив при этом высокие теплосберегающие свойства ограждающей конструкций. Срок службы каркасных строений составляет 30 лет и более, а при хорошей биологической защите его можно увеличить в два раза.

Каркасная конструкция веранды: 1 - верхняя обвязка; 2 - стойка; 3 - нижняя обвязка; 4 - ригель

При этом по своим теплотехническим характеристикам каркасные дома не только не уступают, а в некоторых случаях и превосходят кирпичные стены. Различают несколько типов каркасных систем:

• по материалам - железобетонные, металлические и деревянные;
• по устройству горизонтальных связей - с продольным, поперечным и перекрестным расположением ригелей;
• по характеру статической работы - рамные, связевые и рамно-связевые.

Рамные конструкции отличаются «жестким» (монолитным) соединением элементов в узлах их пересечения. Связевые конструкции со сварным со единением узлов отличаются простотой конструктивного исполнения. По принципу геометрической неизменяемости они имеют связи жесткости, которые устанавливают между колоннами и ригелями. Рамно-связевые конструкции имеют жесткое соединение узлов в продольном направлении и ригелями. Рамно-связевые конструкции имеют жесткое соединение узлов в продольном направлении и сварные соединения - в поперечном.

При строительстве веранд наибольшее применение нашли деревянные и металлические конструкции, пространственная жесткость которых обеспечивается:

• совместной работой стоек, ригелей и перекрытий, образующих геометрически неизменяемую систему;
• устройством между стойками каркаса специальных стенок жесткости;
• установкой в каркасе специальных распорок;
• надежным соединением узлов.

Строения каркасной конструкции и отдельные их элементы подвергаются различным нагрузками и должны обладать определенной прочностью. Прочность здания определяется способностью каркаса и отдельных его элементов не разрушаться под действием приложенных нагрузок. Оптимальная конструкция каркасной веранды показана на рисунке ниже.

Оптимальная конструкция каркасной веранды: 1 - скобы фиксации элементов каркаса; 2 - нижняя обвязка; 3 - стойка; 4 - подкос; 5 - верхняя обвязка; 6 - формирование оконного проема; 7 - пол

Металлические каркасы

Металлические каркасы до настоящего времени в индивидуальном домостроении использовались редко в связи с низкой теплоизоляционной способностью металлических элементов. Однако современные технологии позволили решить эту задачу, в результате чего сборные здания с металлическим каркасом стали популярными. Ограждающие конструкции из стали позволяют улучшить эксплуатационные характеристики здания благодаря своей прочности, долговечности и небольшому весу. Легкий стальной каркас здания снижает нагрузку на фундамент и, следовательно, удешевляет его стоимость.

Отличительной чертой данной технологии является применение в качестве несущих элементов каркаса спаренных тонкостенных оцинкованных сигма-профилей, которые представляют собой оцинкованный профиль из стали толщиной до 3 мм и высотой 400 мм. В отличие от коробчатого сечения профилей, которое используется в некоторых современных технологиях, здесь применяют профили, сечение которых напоминает греческую букву «сигма». Изготавливают такие профили на роликовой листогибочной машине по необходимым размерам в зависимости от архитектурной разработки крыши. Кроме того, фирмой Rannila - поставщика на российский рынок финских строительных технологий освоен выпуск термопрофилей швеллерного сечения. Перфорация полки металлического профиля позволяет при ослаблении жесткости на 10% уменьшить теплопроводность на 90%, исключив тем самым возможность возникновения так называемых «мостиков холода».

Термопрофили Rannilla: 1 - спаренные тонкостенные профили; 2 - перфорация

Несущим элементом каркасной конструкции веранды является двухпролетная поперечная металлическая рама, в узлах которой профили соединяют на болтах. Шаг рам в зависимости от расстояния между поперечными стенами составляет 2,6 3,2 м. По контуру вдоль веранды с шагом 600 мм устанавливают прогоны из термопрофилей Rannila. Таким образом, термопрофиль передав нагрузку от кровли к каркасу, исключив промерзание, что позволяет отказаться от применения деревянных элементов в конструкции каркаса. Стойки рам опираются на монолитный железобетонный пояс, идущий по контуру стен и жестко объединяющий в плоскости цокольного перекрытия продольные и поперечные стены. Жесткость и устойчивость каркаса в поперечном направлении обеспечивается рамами, а в продольном - вертикальными связями по среднему ряду колонн и горизонтальными связями и прогонами по наружному контуру рам. Между стойками укладывают легкий минеральный утеплитель. С внутренней и внешней стороны профили обшивают различными панелями, причем, для наружной стороны желательно использовать панели во влагостойком исполнении. Примером таких панелей являются »Сэндвич»- панели Изобуд, которые применяют при строительстве сборных зданий.

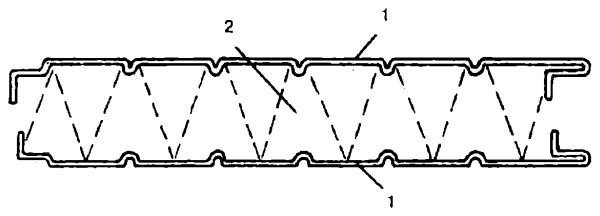

«Сэндвич»-панели ИЗОБУД: 1 - стальные листы; 2 - теплоизоляционный слой; 3 - полимерное покрытие; 4 - замковое соединение

Панели состоят из обшивки - двух стальных листов с полимерным покрытием и теплоизоляционного слоя из минеральной ваты или пенополистирола. На поверхности панели с одной или с двух ее сторон имеются плавные V-образные углубления размером 1,5 мм с шагом 200 мм. Трехслойные «Сэндвич»-панели Изобуд изготовляют на непрерывных ламинирующих машинах и представляют они собой современный высокопрочный и качественный строительный материал. Благодаря использованию панелей строительство уже не является растянутым во времени процессом. В течение нескольких дней создается прочный экономичный объект, отвечающий всем современным требованиям. Высокая прочность панелей дает возможность увеличить расстояние между несущими элементами каркаса без снижения прочностных характеристик. Соединение стыковых панелей на болтах обеспечивают надежную герметичность ограждающей конструкции.

Соединение панелей ИЗОБУД на болтах: 1 - болтовое соединение; 2 - замковое соединение

Особенности монтажа панелей ИЗОБУД:

• соединение на болтах позволяет избежать сварочных работ и ускоряет процесс строительства;
• срок возведения веранды сокращается за счет того, что большая часть работ выполняется в заводских условиях с высокой степенью точности и надежности;
• конструкции каркаса имеют небольшой вес, что позволяет отказаться от применения грузоподъемного оборудования;
• монтаж может выполняться в любую погоду;
• набор инструментов сводится к разводному ключу, так как все соединения болтовые;
• балки крепятся к анкерным болтам, которые закладываются в процессе монолитных работ при устройстве железобетонного пояса. Если установка анкерных болтов не была своевременно предусмотрена, возможно крепление при помощи чековых болтов, для которых в бетоне сверлятся отверстия. Последнее решение предпочтительнее, так как точная установка анкерных болтов в процессе бетонирования может быть проблематичной;
• крепление сигма-профилей между собой происходит через стандартные фасонные изделия, поставляемые на строительный рынок многими ведущими производителями.

Нужно отметить, что применение металлических термопрофилей не ограничивается данным примером. Современные технологии предлагают методику малоэтажного строительства с применением термоблоков, сконструированных на базе термопрофилей.

Термоблок - это строительный конструктивный элемент, состоящий из:

• металлического профилированного оцинкованного профиля;
• эффективного утеплителя;
• пароизоляционных пленок;
• листов обшивки;
• элементов крепежа.

Эффективность использования новой строительной системы заключается в совокупности параметров изделий в процессе их эксплуатации:

• специально подобранная сталь и дополнительное цинкование толщиной не менее 30 мкм;
• специальное перфорирование, точная нарезка и маркирование каждого элемента;
• надежное и простое крепление всех элементов системы друг с другом при помощи самонарезающих винтов;
• долговечность конструкции - до 70 лет;
• простота и удобство разборки зданий и утилизация материалов.

Использование термоблока с применением стальных перфорированных профилей имеет целый ряд преимуществ по сравнению с традиционными строительными материалами (такими как древесина, кирпич, пластики и композиты):

• не подверженность гниению, плесени и воздействию насекомых;
• высокая прочность конструкции и ее деформативность, а значит, возможность использования в зонах с повышенной сейсмичностью, защита от сил морозного пучения, деформации грунтов и экстремальных нагрузок;
• точность размеров и обеспечение идеально ровной поверхности стен;
• специальная перфорация, выполненная по стенке профилей, позволяет до минимума уменьшить влияние мостиков холода при расчете теплопроводности Термоблока;
• обеспечение легкого и быстрого монтажа на строительной площадке без применения грузоподъемных механизмов;
• экономия места при транспортировке материалов;
• удачное сочетание прочности, легкости, теплопроводности и эффективности.

Немаловажным фактором современного строительного процесса является снижение затрат на строительство и сокращение времени инвестиционного цикла. Сегодняшний заказчик не хочет ждать, пока пройдет 2-3 строительных сезона до полной сдачи объекта в эксплуатацию. Строительная качественная и экономичная готовность здания нужна очень быстро. Экономичность при использовании Термоблоков заключается в следующем:

• в отсутствии необходимости устраивать фундаменты глубиной 1,5-2,0 м с рытьем котлованов, водоотводом, монолитными или сборными блоками. Для системы Термоблок вполне подходят фундаменты мелкого заложения или фундамент на буронабивных сваях;
• благодаря легкости каждого элемента, точному размеру и продуманным сборочным чертежам монтаж каркаса на строительной площадке напоминает сборку детского конструктора, только с «недетскими» размерами и нагрузками;
• в возможности возведения ограждающих конструкций без дорогостоящей грузоподъемной техники;
• в легкости и эффективности стен с системой «вентилируемого» зазора. Эта методика строительства позволяет уйти от толстостенных конструкций, сохранив при этом высокие теплоизоляционные свойства. Например, Термоблок толщиной 150 мм по своим теплоизоляционным качествам заменяет кирпичную стену толщиной 1000 мм, что реально позволяет экономить на строительных материалах;
• в высоких теплоизоляционных свойствах ограждающих конструкций. Стены на основе Термоблока являются еще и скрытым фактором экономии. Скрытость экономии заключается в ее выявлении расхода энергоносителей, предназначенных для обогрева помещений. Конструкции Термоблока позволяют устроить из ограждающей конструкции «термос», который в закрытом состоянии может хранить тепло до 2-3 суток, не требуя дополнительного отопления. И чем дальше углубляется проблема энергетической нестабильности, тем важнее становится этот фактор;
• в свободной планировке внутреннего пространства строящегося здания. Последнее свойство является мечтой каждого архитектора и заказчика. Конструкции Термоблока не дают ограничений в длине элементов ограждающей конструкции и позволяют обходиться без дополнительных несущих стен и колонн;
• в точности подгонки строительных конструкций, что позволяет экономить на толщине отделочного слоя;
• в вариантности отделки фасадной части ограждающей конструкции, что является скрытым резервом экономии материальных средств. Термоблок - самостоятельный строительный элемент и все дополнительные виды отделки являются только декорацией. Все фасадные решения с применением Термоблока базируются на принципе «вентилируемого» фасада, когда между блоком и отделкой существует воздушный зазор. Благодаря этому зазору появляется возможность проветривать утеплитель и создается предпосылка для санации воздуха изнутри помещения. Некоторые варианты наружной отделки ограждающей конструкции из Термоблока показаны на рисунке ниже. И если материальные возможности не позволяют выполнить окончательную отделку в момент возведения ограждающей конструкции, то это можно сделать в любой момент в процессе эксплуатации здания.

Варианты наружной отделки с конструктивными элементами

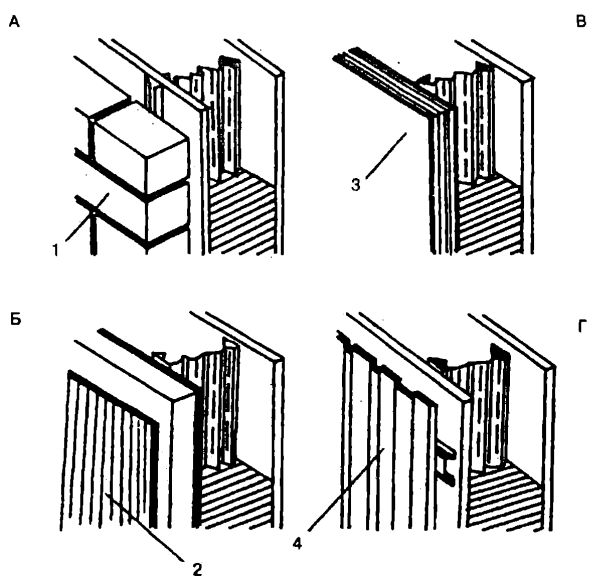

ТЕРМОБЛОК: А - ТЕРМОБЛОК с кирпичным фасадом; В - ТЕРМОБЛОК со сплошной изоляцией и оштукатуренной стеной; В - ТЕРМОБЛОК с установкой изоляционного материала; Г - ТЕРМОБЛОК с металлическим (или деревянным) фасадом; 1 — кирпичный фасад; 2 - штукатурный слой; 3 - изоляционный слой; 4 - металлический (деревянный) фасад

Облицовочные кассеты Талдом 1000 являются очень эффективным средством обшивки ограждающих конструкций каркасного типа. Фасадные кассеты Талдом 1000 представляют собой современное покрытие, которое навешивают на стальную или деревянную подоблицовочную конструкцию с помощью винтов как горизонтально, так и вертикально.

Отделка фасадными кассетами ТАЛДОМ 1000: 1 - конструкция ограждения; 2 - элемент крепления; 3 - кассета ТАЛДОМ 1000

Фасадные кассеты - объемные металлические панели представляют собой металлическую конструкцию с загнутыми с четырех сторон листами. Изготавливают их из тонколистовой стали с полимерным покрытием на самом современном импортном оборудовании. Размеры, конструкция, фактура и цвет кассет могут быть самыми различными. Кроме того, сочетая на одном фасаде кассеты различных размеров, цветов и фактуры, можно добиваться поразительных эффектов.

Схема крепления кассет ТАЛДОМ 1000: 1 - конструкция стены; 2 - теплоизоляция; 3 - элемент крепления к стене; 4 - кассета ТАЛДОМ 1000; 5 - крепежные винты

Трехслойные панели типа «сэндвич» с утеплителем из минеральной ваты представляют собой индустриальный строительный материал заводской готовности, предназначенный для внутреннего заполнения ограждающих конструкций каркасного типа. Панели производят по современной технологии на высокопроизводительном оборудовании в соответствии с Техническими Условиями (ТУ) 5284-003-50186441-02. Благодаря уникальной технологии изготовления, специальной ориентации волокон и особой структуре укладки утеплителя панель обладает высокой сопротивляемостью механическим воздействиям и повышенными тепло- и звукоизоляционными свойствами.

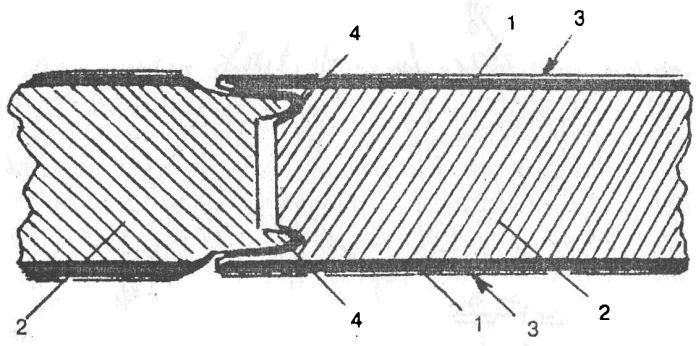

Трехслойная панель типа «сэндвич»: 1 - профилированный оцинкованный стальной лист с полимерным покрытием; 2 - утеплитель из минваты

Типы покрытий могут быть самыми различными, и зависят они от поставщика листа. Цветовая гамма листов определяется проектом и каталогами заводов-изготовителей гладкого листа. Поверхности облицовочных панелей защищены самоклеящейся полиэтиленовой пленкой, которую снимают после монтажа панели в проектное положение.

Карниз (горизонтальный разрез): 1 - панель; 2 - прогоны кровли; 3 - самосверлящий винт; 4 - самосверлящий винт; 5 - теплоизоляция из минваты; 6, 7 - индивидуальный доборный элемент 1,2 мм оцинкованный с полимерным покрытием; 8 - профнастил по проекту; 9 - минвата по проекту; 10 - прокладка из фанеры 14 мм; 11 - полиэтиленовая пленка

Утеплителем панелей служат минераловатные плиты с объемным весом не менее 100 кг/м³, изготовленные на основе базальтового волокна. Минераловатные плиты нарезаются полосами и укладываются в шахматном порядке, обеспечивая нужную тепловую защиту и прочность панели. Для обеспечения прочного сцепления металлических обшивок с минплитой используется высококачественный клей MAKROPLAST фирмы HENKEL (Германия). Для обеспечения комплектной поставки стенового ограждения вместе с панелями на стройплощадку поставляются:

• планки и нащельники (доборные элементы);
• крепления (самонарезающие винты) для соединения панелей с каркасом;
• крепежные детали для соединения доборных элементов и панелей между собой;
• уплотнительные и герметизирующие прокладки;
• инструкции по монтажу и техническая документация по установке.

Комплектация каждого заказа определяется проектом и согласованной с заказчиком спецификацией. Минимально допустимое сопротивление теплопередаче ограждающих конструкций для различных климатических условий регламентировано СНиП - 11-3-79 «Строительная теплотехника». Степень теплозащиты зависит от назначения здания, количества градусо-суток отопительного периода, определяемого по СНиП 23-01-99 «Строительная климатология».

Угловой стык «сэндвич»-панелей: 1 - «сэндвич»-панели; 2 - угловой элемент; 3 - длинный винт с резьбой; 4 - короткий саморез; 5 - теплоизоляция (минвата); 6 - элемент конструкции стены

При конструктивном исполнении стен и перегородок веранды с заполнением каркаса «сэндвич»-панелями поле стены может заполняться как горизонтальным, так и вертикальным расположением панелей. При этом предпочтительнее горизонтальная разрезка, так как в этом случае исключается необходимость в дополнительных элементах фахверка. Кроме того, при данном конструктивном исполнении ограждающей конструкции исключается возможность попадания воды с плоскости стены по «зигзагам» под горизонтальные нащельники. Специальная влагонепроницаемая заделка этих узлов весьма трудоемка и портит фасад.

Крепление «сэндвич»-панели к цоколю: 1 - «сэндвич»-панель; 2 - цоколь; 3 - деревянная пробка; 4 - минвата; 5 - сквозной, винт с резьбой; 6 - доборный элемент; 7 - стальной у галок; 8 - лента Абрис С; 9 - гидроизоляция; 10 - шуруп

Панели крепят к несущим конструкциям каркаса сквозными самосверлящими винтами со стальной и уплотняющей шайбами под головкой. Число винтов на каждой линии крепления панели определяется расчетом из условия, что предельное расчетное отрывающее усилие на винт при диаметре шайбы 19 мм не должно превышать 80 кг/шт. Конструктивно в каждом торце панели или по каждой линии крепления ставят не менее 3 винтов. Винты могут комплектоваться цветными пластмассовыми колпачками.

Крепление «сэндвич»-панели к оконному блоку: 1 - «сэндвич»-панель; 2 - оконный блок; 3 - длинный винт с резьбой; 4 - саморезы; 5 - диффузионная лента; 6 - доборный элемент; 7 - гидро-теплоизоляция

При горизонтальной разрезке панели примыкают к колоннам, при необходимости, к стойкам фахверка через герметизирующие прокладки сечением 15×5 мм типа Абрис С-ЛБ (Ту5772-003- 43008408-99). Зазор между торцами панелей заделывают минераловатной прокладкой и перекрывают паропроницаемой самоклеящейся лентой. Снаружи шов закрывают металлическими нащельниками. Нащельники закрепляют к обшивке смежных панелей самосверлящими винтами. Шов примыкания панели к цоколю герметизируют шнуром Абрис С-ЛБ и из помещения закрывают нащельником, который устанавливается на цоколь и примыкает к обшивке панели через прокладку сечением 15×5 мм.

При вертикальной разрезке стен панели примыкают к цоколю через прокладку из минеральной ваты. С наружной стороны шов перекрывают паропроницаемой лентой. С внутренней стороны панели примыкают к крепежному уголку через прокладку Абрис С-ЛБ сечением 15×5 мм. Узел примыкания закрывают нащельником из оцинкованного листа с полимерным покрытием. К панели лист крепят самосверлящими винтами или пружинными анкерами Spike. Геометрия нащельников разрабатывается проектом и согласовывается с технологами завода. Длина нащельников, как правило, составляет 2000 мм.

Окна и двери могут быть деревянными, пластиковыми или алюминиевыми. Точечные окна рекомендуется выполнять высотой проема 1,2 м в пределах высоты одной панели. Обшивки каждой панели по периметру проема соединяют скобами из полосы 70×1,2 мм с шагом 600-700 мм. Коробку окна крепят в двух точках по каждой боковой стороне самосверлящими винтами. При двух и более окнах высотой 1,2 м в шаге осей 6 м или при окнах больших размеров и дверях предусматривают фахверк из трубчатых профилей прямоугольного сечения. Фахверк располагают вплотную к внутренней поверхности стены. В этом случае размер проема определяется с учетом возможности резки панелей без нарушения их целостности - вырез глубиной не более 600 мм с расстоянием от вертикальной границы проема до торца панели не менее 600 мм.

Установка и крепление оконных и дверных коробок из алюминия и пластика разрабатывается конкретной фирмой-поставщиком изделий. Зазор между коробкой окна и панелью заделывают полосой минеральной ваты и изолируют со стороны улицы паропроницаемой (диффузной) лентой, а из помещения - пароизоляционной лентой.

Верх стен в зависимости от архитектурного решения веранды и ее высоты выполняется с карнизом или парапетом. Конструкции перегородок (аналогично стенам) могут быть с вертикальным или горизонтальным расположением панелей. При небольшой высоте помещений вертикальная разрезка предпочтительнее. Крепление панелей перегородок должно исключать возможность передачи на них нагрузки от перекрытия при его прогибе.

Деревянные каркасы

Деревянные каркасы строений на Руси сооружали еще задолго до того, как их применил Форд для рабочих автомобильного комплекса в Детройте более ста лет назад. Правда, россияне промежутки между стойками каркаса зашивали не утепленными деревянными щитами, а валками из соломы и глины. Технология деревянно-валкованых стен еще до настоящего времени широко применяется в некоторых регионах нашей страны. Для этого к стойкам каркаса прибивают черепные бруски, образуя своеобразные пазы. В пазы между черепными брусками забивают короткие бруски, обмотанные валками из соломы и глины. Таким образом, получается комбинация деревянного и глинобитного строения. Штукатурку деревянно-валкованых стен выполняют глиняным раствором с заполнителем из мелких деревянных опилок.

Фрагмент каркаса веранды: 1 - ригели оконного проема; 2 - оконный проем; 3 - нижняя обвязка; 4 - верхняя обвязка; 5 - стойки

Типовая современная конструкция деревянного каркаса состоит из нижней обвязки, стен, подкосов жесткости и таких вспомогательных элементов, как промежуточные стойки и ригели, между которыми располагают оконные и дверные проемы. Наиболее распространенным материалом для каркаса веранды является брус сечением 100×100 мм из древесины хвойных пород. Нижнюю обвязку, которая служит основанием каркаса, собирают из брусьев, бревен или толстых досок. В процессе сборки предварительно нарезанный в размер брус раскладывают на цоколе с выравниванием диагоналей всех имеющихся в плане прямоугольников и размечают врезки для соединений, а также отверстия для анкеров. Затем на специально оборудованном месте делают необходимые выборки в брусьях, потом каждую деталь последовательно устанавливают по месту. После окончательной проверки диагоналей детали нижней обвязки соединяют с цоколем и между со бой.

Формирование гнезд в обвязках каркаса: 1 – фиксация; промежуточных стоек; 2 - сборка усиленного гнезда для угловой стойки; 3 - фиксация угловой стойки

Врубку углов нижней обвязки обычно выполняют прямым замком вполдерева. Если балки пола врубают в обвязку, то последнюю составляют из двух венцов. Врубку балок пола обычно выполняют при помощи углового замка внакладку 1-го и 2-го рода или в простой сковородник с прирезкой. Эти балки входят в систему горизонтальных связей конструкции строения, придавая ей необходимую жесткость. Соединение и сплачивание деревянных элементов - задача очень сложная и ответственная. Поэтому от правильного выбора соединения и от квалификации его исполнения напрямую зависит качество готовой конструкции каркаса.

Традиционные врубки в узлах каркаса не представляют особой технологической сложности. Но подгонка их должна быть такой, чтобы в узлах не образовались зазоры, которые отрицательно скажутся на жесткости каркаса. Элементы замковых врубок и их взаимное расположение должны быть выполнены с особой точностью. В противном случае - не избежать искажений запланированной компоновки, а исправление допущенных ошибок приводит к большим трудовым затратам, а иногда и к перерасходу строительных материалов. Хорошо зарекомендовали себя профилированные конструкции, сохраняющие жесткость геометрии каркаса.

Профилированные конструкции в силовой схеме каркаса: 1 - нижняя обвязка; 2 - стойка; 3 - закладной элемент; 4 - угловая стойка; 5 - стойки в общей конструкции; 6 - лага

Для надежности места соединения скрепляют болтами, шурупами, гвоздями, нагелями, шкантами, клеями, иногда комбинируя эти виды между собой. Кроме того, современная промышленность выпускает металлические соединители, при помощи которых можно без проблем собрать любой узел деревянного каркаса, не выполняя трудоемких врубок. Для предотвращения бокового сдвига каркаса бруски нижней обвязки крепят к фундаменту анкерами, металлическими хомутами или каким-либо другим доступным способом. Для э то го при монтаже фундамента предусматривают специальные металлические закладные.

Балки цокольного перекрытия врубают сковороднем в брусья нижней обвязки, а их торцы после механической обработки антисептируют. При этом глубина опирания деревянной балки на брусья об вязки или прогоны не должна быть менее 100 мм. В наружных стенах толщиной 510 мм, а также во внутренних, разделяющих помещения с одинаковой температурой, можно применять как открытую, так и закрытую заделку балок. Концы балок, которые опираются на наружные стены, срезают наискось под углом 60°, антисептируют, обжигают или оборачивают двумя слоями толя или рубероида. При опирании балок на внутренние стены под их концы подкладывают два слоя толя или рубероида. Торцы балок обязательно оставляют открытыми. Обмазывать их битумом или обернуть рубероидом нельзя. Если сечение балок не обеспечивает достаточную несущую способность перекрытия, то их делают составными по ширине из досок соответствующего сечения.

Для защиты деревянных конструкций каркаса от грунтовой влаги под бруски нижней обвязки подкладывают гидроизоляцию из 2-3-х слоев толя или рубероида на битумной мастике. Для защиты нижней обвязки под ее бруски желательно подложить просмоленные или обработанные антисептиком прокладки. Для снижения уровня звуковых колебаний, которые передаются стенам от перекрытия, балки целесообразно укладывать на звукоизолирующие прокладки, в качестве которых может служить пропитанный антисептиком войлок или резина. Кроме того, все деревянные конструкции каркаса обрабатывают антисептиками для защиты от поражений грибками. Противопожарную защиту осуществляют обработкой древесины антипиренами.

Стойки каркаса устанавливают по углам веранды, а промежуточные - на расстоянии одна от другой в соответствии с размерами заполнителя. Стойки пристроенных зданий (веранды, тамбура, эркера и т.п.) следует связывать с основной силовой схемой дома, что придаст каркасу дополнительную жесткость. С верхней и нижней обвязкой стойки соединяют шипами 5x5x5 см и крепят с каждого конца скобами с противоположных сторон. При установке стоек необходимо располагать их боковые стороны в одной плоскости в пределах стены. Это в последующем облегчит задачу как внутренней, так и наружной обшивки.

Для стоек используют древесину без дефектов, только 1-го сорта. Сечение стоек должно обеспечивать восприятие всех нагрузок от перекрытия и крыши здания. Стойки устанавливают вертикально в двух плоскостях и крепят технологическими раскосами и подкосами. Подкосы врубают в стойки и бруски обвязки лобовой врубкой, а раскосы - врубкой полусковороднем или прикрепляют гвоздями и болтами. Количество подкосов и места их установки определяют из условий жесткости сил о вой схемы каркаса, как правило, подкосов должно быть не менее двух в пределах одной стены.

Оптимальным расстоянием между стойками каркаса считается 50-70 мм, но в любом случае оно не должно быть более 1 м. Эти размеры обеспечивают прочность и устойчивость каркаса и позволяют применять для внутренней и наружной обшивки любой погонажный или листовой материал. В местах установки дверных и оконных блоков расстояние между стойками каркаса должно соответствовать наружным размерам коробок. Если это условие не соблюдается, то возникает необходимость в установке дополнительных стоек, предназначенных для закрепления коробок. Завершают силовую схему деревянного каркаса брусками верхней обвязки и балками перекрытия, на которые устанавливают фермы крыши.

Если каркас веранды сооружается одновременно с домом любой конструкции, то их связывают между собой в единую конструктивную схему. Связующим звеном в этом случае могут быть выпуски за пределы дома балок перекрытия или элементов стропильных ферм.

Выпуск балок перекрытия для создания единой конструктивной
схемы «дом-веранда»: 1 - выпуск балки перекрытия дома; 2 - балки перекрытия веранды; 3 - верхняя обвязка веранды; 4 - нижняя обвязка

Стены веранды каркасного типа могут заполняться одним из видов сыпучего заполнителя, который засыпают между щитами внутренней и наружной обшивки. Наиболее эффективным утеплителем считается минеральная вата с объемной массой до 500 кг/м³. Плиты из минеральной ваты легки, огнестойки, не гниют и не разрушаются грызунами. Плиты утеплителя укладывают с обязательным перекрытием стыков. Другие минеральные утеплители (топливные и металлургические шлаки, керамзит, трепел) значительно уступают минеральной вате по теплопроводности и их применение в районах с расчетной температурой наружного воздуха ниже -25 ºС нецелесообразно. Кроме этого, сыпучие материалы в процессе эксплуатации могут давать осадку, в результате чего образуются пустоты, снижающие теплозащитные свойства стен. Пенопласты горючи и в большинстве случаев имеют относительно высокую токсичность.

Выпуск стропильной ноги для формирования единой конструктивной схемы с верандой:1 - стропильная нога; 2 - балка перекрытия; 3 - стена

Обшивка стен завершает силовую схему каркаса, придавая ему необходимую жесткость и прочность. Обшивка может быть как горизонтальной, так и вертикальной. С эксплуатационной точки зрения горизонтальная обшивка предпочтительнее, так как обеспечивает максимальную защиту утеплителя от воздействия атмосферной влаги. Обшивку каркасной Стены начинают с наружной стороны. Затем закладывают утеплитель, пароизоляцию и только после э того приступают к внутренней обшивке. Особенно тщательно нужно выполнять пароизоляцию в местах примыкания стен с потолком. Для этого при обшивке стен сверху оставляют по 150-200 мм пароизоляционного материала, который впоследствии подгибают при обшивке потолка.

Деревянный каркас обшивают с внутренней и наружной сторон досками толщиной 25 мм, прибивая их к стойкам гвоздями. Вместо досок нередко для наружной обшивки используют плоские асбоцементные или фибролитовые плиты и другие стойкие к атмосферным воздействиям материалы. Внутреннюю обшивку выполняют в соответствии с дизайнерским замыслом. Вид наружной отделки каркасных стен выбирают из архитектурных соображений, наличия материалов и т.д. Возможен вариант выполнения наружной обшивки в два этапа. Сначала наружные стены обшивают черновыми досками, а после этого устраивают декоративную облицовку. Это может быть гонт, вагонка, кирпич или один из видов облицовочных панелей, которые в большом изобилии появились на рынке.
