Последнее время все большей популярностью при изготовлении мебели пользуются угловые соединения плитных материалов со скосом «на ус». В этой статье наш друг-коллега Сергей Новиков поделится секретами изготовления вот такого нестандартного стыка-заусовки. В отличие от стыка с острым углом, который во-первых достаточно травмоопасен, во-вторых сам подвержен сколам и деформации при минимальных воздействиях, такой вариант лишен вышеперечисленных недостатков.
Итак, сначала посредством шины запиливаем сопрягаемые кромки под углом 45 градусов. В принципе, это можно сделать и на распиловочном станке, но погружная пила с шиной (в 2 прохода) в отношении ЛДСП дает лучшие результаты.
Итак, у нас получаются две детали с острыми углами, перейдем непосредственно к их соединению.
Для усиления прочности стыка нам понадобится ламельный фрезер (думаю, что можно обойтись и обычным, но со специальными приспособлениями (пока в голове только неясные наметки). В выбранные ламельником пазы вставляются вот такие плоские мебельные шканты (ламели).
Они не дают деталькам смещаться во время смещения, а так же добавляют прочности итоговому соединению, занчительно увеличивая поверхность склеивания.
Промазываем сопрягаемые поверхности клеем (подойдут любые ПВА-содержащие клеи).
Соединяем детали и зажимаем струбцинами до полного высыхания клея. После удаления струбцин на углу остаются потеки клея - их можно не удалять, т.к. в дальнейшем они отвалятся сами.
Следующий шаг - ‘это сглаживание угла. Оно проводится либо угловой фрезой (45 градусов), либо цилиндрической фрезой, но для этого фрезер должен иметь угловую базу.
После срезания угла получается вот такой трапециевидный профиль. теперь наша задача облагородить данный угол. Можно, конечно просто покрасить его или налепить кромку, но кромка держаться будет не важно, а при покраске не удастся получить аккуратную ровную поверхность.
Срез необходимо зашпатлевать. В данном случае применяется автомобильная шпатлевка со стекловолокном (что было под рукой) но лучше использовать более гомогенные смеси.
Обезжириваем, шпатлюемую поверхность. Раствор для этого не должен содержать воду. Шпателем наносим состав, втирая его в поры и выравнивая.
После окончательного высыхания, окончательно заглаживаем поверхность шлифовальным брусочком с мелко шкуркой. Теперь прокрашиваем его. Для этого подойдет дешевенькая аэрозольная краска.
Проклеиваем для защиты поверхности края реза малярным скотчем и на 2-3 раза покрываем краской. Для дополнительной стойкости и блеска вскрываем его слоем акрилового лака.
Мебельная стяжка – особый вид крепежа, который применяется исключительно в мебельном производстве. Подобные крепёжные элементы позволяют не только существенно облегчить процесс сборки мебели, но и становятся «невидимыми» после установки. В данной статье мы рассмотрим различные виды креплений, используемых для сборки деревянной корпусной мебели.
Наиболее распространённым и самым простым в эксплуатации видом мебельного соединения является конфирмат, позволяющий скрепить между собой несколько деталей под прямым углом .
С целью стягивания элементов мебели, следует просверлить 2 отверстия:
- первое — под головку конфирмата (в одной детали),
- второе — под резьбовую часть (в другой детали).
При этом рекомендуется использовать свёрла диаметром шесть и пять миллиметров соответственно или же воспользоваться комбинированным сверлом, которое существенно облегчит процедуру сборки различных секций корпусной мебели.
Как правило, применяется такой крепёж для соединения деталей, изготовленных из деревянного массива или ДСП (древесно-стружечных панелей), а в сочетании с ним используются шканты, выступающие в роли направляющих.
Монтировать конфирмат необходимо с большой осторожностью, желательно вручную, так как при использовании шуруповёрта существует большая вероятность того, что резьба разобьёт отверстие и деталь будет выпадать в процессе эксплуатации.
К тому же, конфирмат относится к «видимой» разновидности крепежа, поэтому после его установки потребуется использование специальных заглушек, позволяющих скрыть его от посторонних глаз и придающих мебели эстетичный вид.
Такой крепёжный элемент используется при сборке мебели в заводских условиях, что обусловлено сложностью сверления отверстий для его монтажа.
Основным преимуществом эксцентриковой стяжки является её скрытность, благодаря чему не портится внешность шкафа или другой корпусной мебели.
К тому же, в отличие от предыдущей разновидности мебельной стяжки, наличие таких элементов позволяет неограниченное количество раз осуществлять процедуру сборки/разборки предметов интерьера без их повреждения, что, согласитесь, очень удобно при частых переездах.
Также, при помощи такого способа крепежа предоставляется возможность зафиксировать детали под углом относительно друг друга.
Как было сказано выше, установка эксцентриков производится в условиях заводского мебельного производства, так как глубины выборки для их монтажа составляют не менее 12 миллиметров. И это притом, что толщина стенки ламинированной древесностружечной панели имеет размер равный 16 миллиметрам. Поэтому без использования специального оборудования, которое нецелесообразно приобретать для одноразового монтажа предметов интерьера, установка такого крепежа практически невозможна.
Стяжка для секционных элементов
Такой вид мебельного крепежа представляет собой винт и гайку, при помощи которых можно стянуть между собой две различные секции, например изголовье и основу кровати, или два шкафа.
На сегодняшний день существует несколько размеров таких крепёжных элементов, величина которых варьируется в зависимости от толщины ДСП.
Как можно догадаться из названия, такие элементы крепежа используются для фиксирования полок (как стеклянных, так и пластиковых) гардеробного или кухонного шкафа.
В зависимости от способа установки, полкодержатели подразделяются на открытые и скрытые. Первые монтируются непосредственно к предметам мебели (после чего на них укладывается полка), тогда как вторые представляют собой нечто наподобие эксцентриковой стяжки.

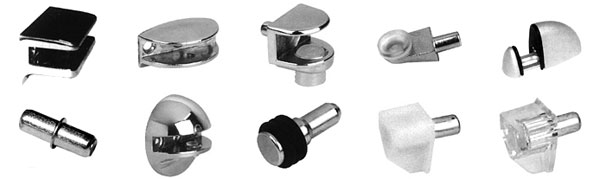

Держатели полок в шкафу, фото:
Фурнитура, которую вы видите на фото выше, предназначена для крепления полок в шкафу.
Крепёж для столешницы
Специальный вид мебельной стяжки, применяемый для фиксации между собой 2-х частей столешницы. Используется исключительно при производстве кухонной мебели и требует специальной фрезеровки поверхностей перед установкой.
Уголок
Используется, как правило, для фиксации декоративных элементов.
Обусловлено это тем, что такой способ соединения не отличается особой прочностью и не предполагает наличия больших нагрузок в процессе эксплуатации.
Как видите, существует достаточно много разновидностей мебельного крепления, при помощи которого можно собрать шкаф, установить мебельную фурнитуру или полку. Более подробно с такими деталями вы можете ознакомиться в фото мебельного крепежа и фурнитуры, размещённых ниже.
Надеемся, что ознакомившись с данной статьёй, вы сумеете определиться с выбором необходимого вам вида креплений, а также последующим монтажом.
Современная мебельная фурнитура предлагает большой ассортимент мебельного крепежа, каждый из которых имеет свою область применения в зависимости от вида соединения и используемых материалов. В этой статье мы подробно разберем основные мебельные крепежи, которые применяются для изготовления мебели в профессиональных мастерских и домашними умельцами.
Мебельный шкант
Этот тип крепления в современной мебельной промышленности редко используется как самостоятельный. Его в основном применяют только для придания жесткости совместно с эксцентриковыми стяжками.
Главная его функция в большинстве случаев построения мебели – препятствование смещению панелей относительно друг друга и придание дополнительной жесткости креплению.
Используется обычно совместно с эксцентриковой стяжкой. Производится он из жестких пород натурального дерева, имеет цилиндрическую форму. Это очень простая и дешевая деталь, которая используется в деревянных соединениях с незапамятных времен.
Мастера и столярные мастерские, работающие с деревом, используют мебельный шкант как основной крепежный элемент. В таком случае детали мебели соединяют на шканты, которые приклеивают к деталям с помощью клея ПВА. В таком случае совместно с ПВА использование каких-либо иных стяжек уже не имеет смысла.
Винтовая стяжка
Винтовая стяжка состоит из винта и бочонка. Такой комплект используется для крепления торца одной панели к пласти другой. Например, для крепления полки к боковой панели или спинки кровати к царгам.
Это очень прочное крепление за счет большого хода стягивания. Единственным недостатком этого крепежа является видимость головки винта с лицевой стороны панели.
Можно, конечно, их закрыть специальными заглушками, но это тоже не панацея. Заглушки на внешней панели шкафа смотрятся не эстетично.
Для установки этого вида крепежа необходимы навыки. Новички могут столкнуться с такой проблемой, как неточное совмещение отверстий бочонка с отверстием в торце полки, да и вытащить из своего гнезда не нужный бочонок не так-то просто.
Но неудобства при сборке и эстетическая погрешность с лихвой компенсируется надежностью и долговечностью соединения.
Стяжка коническая
Коническая стяжка часто используется для крепления толстых панелей из ДСП (25 мм, 38 мм) и сборки рамочных фасадов на стяжках.
Один из его плюсов- отсутствие видимых шляпок с лицевой стороны панелей. В отличии от винта в винтовой стяжке, шток используемый в конической стяжке вкручивается в панель. У самой стяжки – 2 отверстия. Одно – для штока, которое вкручивается в пласт панели. Второе для винта конической стяжки.Недостатком этого вида крепежа является небольшой ход стягивания. При больших нагрузках со временем могут расшататься отверстия под винт штока. Тогда стяжка просто перестанет работать!
Мебельный уголок
Довольно простой вид крепежа. Прост в установке. Не требует никаких дополнительных отверстий в панелях для его установки. Бывают как металлические, так и пластиковые варианты.
Довольно прочный вид крепления. Из недостатков – он виден и выглядит не эстетично. Но это основной вид крепления во встроенной мебели.
Евровинт
Этот крепеж чаще используется для сборки модулей кухонной мебели и в мебели класса эконом. Так же, как и у винтовой стяжки, с лицевой стороны боковой панели шкафа видны шляпки евровинта, либо заглушки.
Он вкручивается в торец полки с предварительно просверленным отверстием. Эта стяжка также относится к классу эконом. Для ее установки просверливаются 2 отверстия – в торец полки и в пласть детали. Крепятся они перпендикулярно друг к другу. Чаще всего используются евровинты диаметром 7 мм и длиной 50 или 70 мм.
Эта стяжка имеет 2 существенных недостатка:
Во-первых , внешняя боковина шкафа, если за ней много полок, как правило, вся «изуродована» шляпками, либо заглушками евровинтов. Поэтому эти крепежи используются в мебели эконом. В кухнях этот недостаток скрыт благодаря стоящими в ряд тумбами.
Во-вторых , мебель собранную на евровинтах, нельзя разбирать и собирать более 3-х раз, так как вкручивание стяжки в торец полки разрушает ее внутреннюю структуру.
Стяжка эксцентриковая
Один из самых популярных на сегодняшний день видов крепежа. Вся качественная мебель собирается именно на эксцентриковой стяжке (минификс). Принцип действия у нее таков: в пласть детали, к которой торцом будет крепиться другая панель, вкручивается шток эксцентрика, в который в свою очередь через торец другой полки вкручивается сам эксцентрик, а затем эксцентрик поворотом затягивает шток в себя.
Эксцентриковая стяжка всегда используется вместе с деревянным шкантом, который был описан ранее. Шкант обеспечивает дополнительную жесткость узла, препятствует смещению закрепленных панелей относительно друг друга.
Мебель, собранную на этой стяжке, можно разбирать и собирать неограниченное количество раз! Существуют разные диаметры самого эксцентрика 25, 15, 12 мм. Более распространенным является эксцентрик диаметром 15 мм.
Так как сам эксцентрик виден на боковой панели, для него предусмотрены заглушки под цвет панели. Из недостатков является ослабление стяжки в случае самопроизвольного поворота эксцентрика.
Чтобы избежать этого некоторые производители фурнитуры предусмотрели зазубрины, направленные в противоположную сторону от его вращения при монтаже, что усиливает сцепление.
Разновидности эксцентриковых стяжек
Как показывает практика, мебель собирается и разбирается с большим трудом, если все крепежи в ней – металлическая стяжки, описанные выше. Допустим, чтобы снять одну полку, надо, практически, разобрать пол-шкафа.Для горизонтальных деталей (полок) удобней использовать эксцентрики, которые позволяют помещать горизонтальные детали в уже собранный мебельный короб. Принцип действия у них такой же как и у ранее описанной эксцентриковой стяжки. Единственное отличие в том, что эксцентрик, находящийся в полке, насаживается на вкрученный в пласть боковины шток сверху и не надо для этого разбирать пол-шкафа. В некоторых фабриках такой вид крепежа называется полкодержателем, так как предназначен только для горизонтальных деталей. Горизонтальные полки, собранные с использованием этих стяжек дополнительно стягивают соединение, что усиливает жесткость всего каркаса мебели.
На мебельном рынке большое разнообразие мебельных крепежей эксцентрикового типа, но принцип действия у всех одинаков. Зная принцип работы одного вида эскцентриковой стяжки можно без труда разобраться в остальных.
Техника соединения, то есть способы создания прочных соединений отдельных деревянных деталей при изготовлении мебели, существенно важна для успешного конструирования встроенных изделий. Производители стенок используют десятки способов соединений, но для изготовления конструкций мебели вам понадобятся всего лишь несколько простых соединений, показанных здесь.
Выбор способа соединения зависит от того, как будет использоваться встроенная конструкция мебели и как она должна выглядеть. Например, встроенная конструкция мебели для демонстрации таких предметов, как декоративная посуда из стекла, может быть сделана с простыми соединениями встык, а для тяжелых предметов (например, многотомная энциклопедия) - с крепкими пазовыми соединениями, усиленными шурупами. Если важен внешний вид мебели, выберите скрытый способ соединения. Например, встроенная конструкция с соединениями в виде шипа-заглушки больше похожа на фабричную, чем конструкция с соединениями встык с планкой.
Соединение внахлестку
При изготовлении многих встроенных конструкций мебели вам понадобится склеивать и стягивать одновременно несколько соединений. Для этой работы нужен целый ряд разнообразных струбцин. Для усиления всех соединений используйте столярный клей. Соединения, выполненные с помощью одних только гвоздей и шурупов, со временем ослабнут.
Виды соединений мебели
Способ склеивания мебели
Стяните детали друг с другом, чтобы надежно удерживать их на стыках. Измерив диагонали, убедитесь, что углы прямые. Об их прямизне свидетельствует одинаковая длина диагоналей. Если длина разная, подправьте положение деталей. |

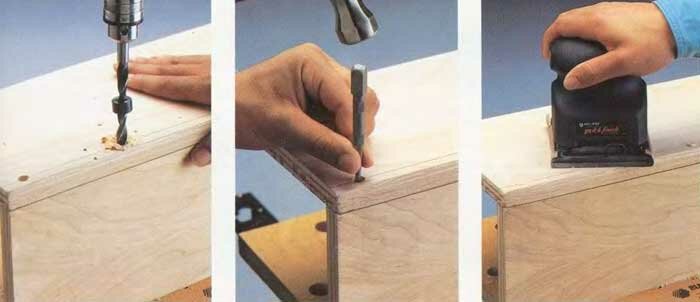

Укрепите соединения путем высверливания в них направляющих отверстий. Вверните шурупы или вбейте отделочные гвозди. Для шурупов расточите базовые отверстия, чтобы головки шурупов были утоплены. Гвозди заглубляйте с помощью пробойника. |
Закройте расточенные отверстия заглушками из твердых пород дерева, смазанными клеем, а гвоздевые отверстия замажьте шпаклевкой для дерева. Когда клей или шпаклевка высохнут, гладко зачистите поверхность наждаком, а затем покройте лаком. |
Как сделать соединение "Ласточкин хвост"
1 Отмерьте профиль нужной длины, затем установите лезвие угловой пилы под углом 45°.
2 Зажмите профиль в угловой пиле, затем отрежьте по размеру. Нанесите тонкий ровный слой столярного клея на скошенные края профиля.
3 Наложите отрезки профиля на деревянную конструкцию так, чтобы их скошенные концы были плотно прижаты друг к другу. Просверлите сквозные базовые отверстия в профиле и в изделии и прикрепите профиль отделочными гвоздями.
Как сделать соединение встык
1 С помощью рамного угольника очертите расположение соединений на деревянной заготовке. При желании для усиления прикрепите планки по нижнему краю каждого соединения.
2 На соединяемые поверхности нанесите столярный клей. При этом используйте картонную палочку или полоску, что обеспечивает ровное нанесение клея.
3 Соедините обе части для усиления каждого соединения высверлите базовые отверстия и забейте в соединения отделочный гвоздь или вверните шуруп. (Вспомогательная черта на заготовке поможет выровнять гвозди.)
Как сделать пазовое соединение
1 Удерживайте детали вместе и «наметьте паз». Вставьте во фрезу прямой резец и установите его на нужную глубину. Обычно глубина паза составляет половину толщины деревянной детали. Например, при толщине 3/4 дюйма глубина пазов должна быть 1см.
2 Зажмите прямоугольную направляющую линейку с каждой стороны, где будут пазы, таким образом, чтобы края линеек находились напротив отмеченных линий. Установите ненужную деревянную деталь той же толщины, что и заготовка, между линейками, чтобы измерить зазор.
3 Вырежьте паз двумя проходами фрезы. При первом проходе крепко прижмите основание фрезы к одной из прямых реек, затем сделайте второй проход в обратном направлении, прижимая основание фрезы ко второй рейке.
4 Нанесите столярный клей на соединяемые поверхности, стяните детали вместе. Просверлите направляющие отверстия и ввинтите шурупы или вбейте отделочные гвозди на расстоянии 7,5- 10см друг от друга. Для шурупов раззенкуйте базовые отверстия.
Как сделать глухое соединение на шипах с помощью шаблона
1 Расположите детали так, как они должны выглядеть после соединения. Отметьте их буквами А и В, как показано вверху. Переверните детали так, как показано внизу. При этом поверхности соединены и смотрят на вас. Используя шаблон и дополнительную струбцину, стяните детали вместе так, чтобы концы были на одной линии.
2 Вставьте в дрель щеточное сверло. Если вы соединяете шипами доску толщиной 3/4 дюйма, используйте сверло размером 3/8 дюйма.
Чтобы быть уверенным в том, что вы просверлите отверстия на нужную глубину, установите стопор.
3 Просверлите отверстия для шипов в обеих деталях сквозь отверстие шаблона. Для детали толщиной 3/4 дюйма отверстия в детали А должны быть глубиной 1,3см, а отверстия в детали В - глубиной 3 см. Передвиньте шаблон и просверлите новые отверстия на расстоянии 7,5-10см друг от друга.
4 Проверьте правильность соединения, вставив рифленые шипы длиной 1 1/2 дюйма в деталь А, затем, постукивая деревянным молотком по детали В, установите ее на свое место. Если детали подходят неплотно, углубите отверстия для шипов в детали В.
5 Разъедините детали и выньте шипы, нанесите клей на шипы и вставьте их в отверстия детали В. Нанесите клей и на соединяемые поверхности. Внимание. При соединении древесностружечной плиты, покрытой меламином, клеем смазывайте только шипы.
6 Произведите сборку деталей, постукивая по ним деревянным молотком до тех пор, пока соединение не «сядет» плотно. Влажной тряпкой уберите лишний клей.
Как сделать глухие лицевые соединения, используя разметчик центра шипа
1 Отметьте на лицевой стороне заготовки линию соединения. С помощью шаблона проделайте на ребре другой детали отверстия для шипов, затем в каждое отверстие вставьте разметчик центра шипа.
2 Поставьте детали ребром на ровную поверхность, затем придавите их друг к другу так, чтобы острия разметчиков оставили на дереве наколки.
З В отмеченных точках щеточным сверлом просверлите отверстия. Для дерева толщиной 3/4 дюйма отверстия должны быть глубиной 1,3см. Используйте направляющую для прямоугольного сверления со стопором сверла. Соберите деталь с шипами.
Как сделать сквозные шиповые соединения
1 Стяните и склейте детали вместе, проведите вспомогательную линию. При помощи щеточного сверла со стопором на глубине 4,3см просверлите в одной детали отверстия для шипов, проходящие в прилегающую деталь. Отверстия располагайте на расстоянии 7,5-10 см друг от друга.
2 Нанесите столярный клей на рифленые шипы размером в 1 1/2 дюйма затем вставьте шипы в отверстия. При помощи пробойника вгоните шипы до упора.
3 Закройте отверстия для шипов пробками из твердых пород дерева, покрытыми клеем. Дайте клею высохнуть, затем отшлифуйте поверхность наждачным бруском.
ще одна очень занимательная идея от Сергея Новикова. ПО результату она сильно напоминает два предыдущих урока, в которых он делает прямоугольный выпил в детали и кромит его 2 мм кромкой. Но в этом уроке есть принципиальное отличие: мы делаем не сплошную угловую деталь, а стыкуем две детали встык.
Такой способ может пригодится при соединении кусков столешницы " ", или даже при изготовлении фасадов из ЛДСП эконом-класса.
Итак, приступим. Готовим детали к склеиванию: клеим кромку и запиливаем их под углом 45 градусов (делать это надо предельно аккуратно, .
Для работы нам потребуется фрезер с дисковой фрезой. Учитывая, что в качестве шпонки планируется использование куска ХДФ или ДВП, то толщина фрезы должна быть 3,5 мм
Делаем пропил по центру торца соединяемой детали (края пропила не должны быть видны с боков, то есть инструмент заглубляется в материал, отступив от края 10-15 мм.
Аналогичный пах выбирается и на второй детали желательно ставить фрезер с одной и той же стороны на обе детали, в этом случае, даже если вы отклонитесь от центра никаких негативных последствий это не вызовет.
готовим шпонку из обрезка ДВП или ХДФ (она должна быть шириной, как два вылета фрезы, а длиной на 1-2 см короче паза.
Для склеивания подходит любой клей на основе ПВА, например Homakol или Момент СТОЛЯР. Промазываем шкант и склеиваемый торец клеем, вставляем шкант в паз и собираем соединение.
Соединяем обе половины склеиваемой детали. Для надежности, можно зажать их в прижимном приспособлении (их немало придумано), а можно обойтись и без них. Для столешниц актуальны специальные стяжки. Затем удаляем излишки клея, выступившие с места стыка.
После высыхания клея получается вот такое аккуратное соединение без перепада по высоте. Прочность такого соединения на разрыв (без дополнительных усилителей), думаю, не слишком высока, но на сдвиг она вполне достаточна.
