Зачем нужны дренажные трубы и дренаж вообще? Как укладывать дренажные трубы? Как правильно определить глубину дренажной трубы

– важная составляющая строительства загородного дома. Для создания дренажной системы сегодня в основном используются пластиковые трубы перфорированного типа: гладкие и гофрированные, одно- и двухслойные. Что касается диаметра, то львиную долю реализации в магазинах занимает дренажная труба 110 в фильтре геотекстиль. О ней и поговорим в сегодняшнем обзоре.

Читайте в статье

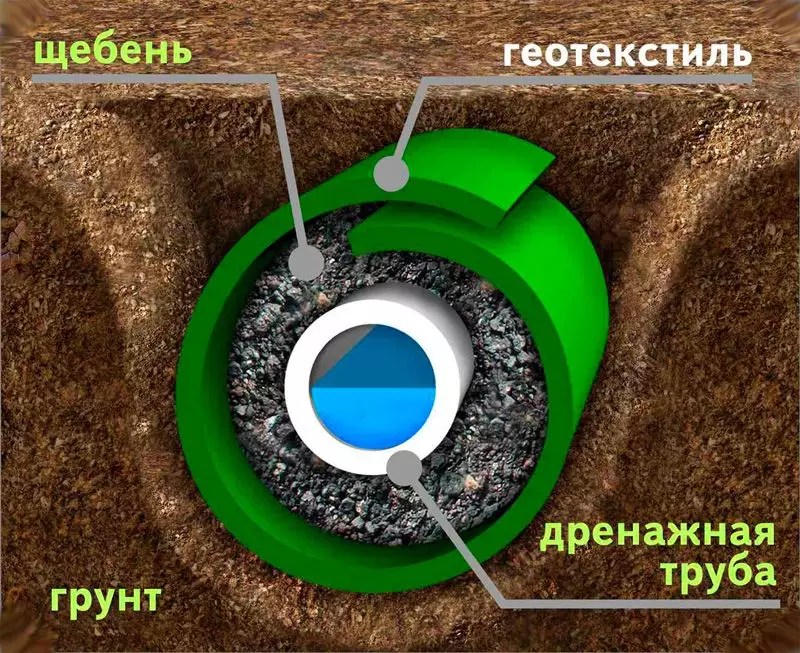

Геотекстиль для дренажа загородного участка

Начнем сначала именно с геотекстиля, как с основного фильтрующего материала для дренажа. Это нетканое полотно, изготовленное из полиэстера или полипропилена. Оно не гниет, не рвется, не коррозирует, поэтому срок его эксплуатации считается практически неограниченным. На самом деле это фильтрующий материал, который задерживает самые мельчайшие частички, пропуская через себя воды.

Поэтому, сооружая дренажную систему, геотекстиль используют в качестве защитного слоя, который должен сдерживать крупинки грунта, чтобы они не проникали в трубную разводку. Понятно, что попадая в трубу, грунт начинает в ней откладываться слоями, закупоривая ее основательно. То есть, происходит заиливание дренажа.

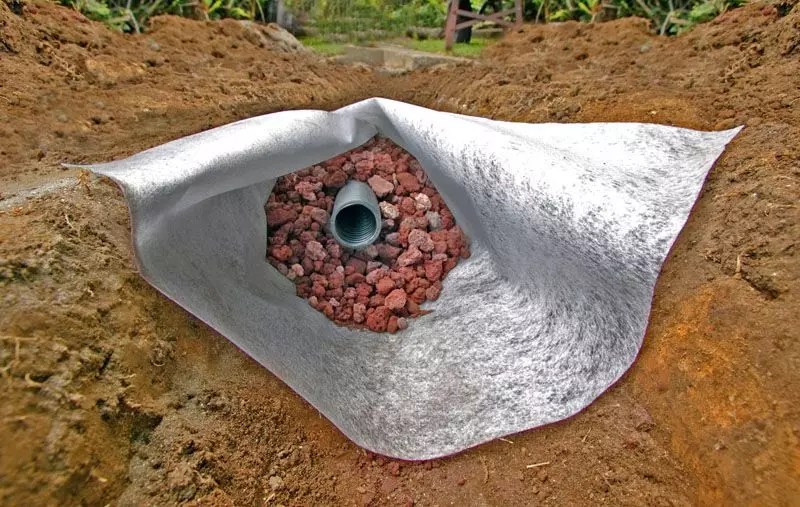

Еще совсем недавно использование геотекстиля в дренажной системе заключалось в следующем:

1. Его застилали в подготовленные траншеи так, чтобы ширины полотна хватило на обертывание самой дренажной трубы и толстого слоя щебня. Поэтому предварительно этот размер рассчитывался точно.
2. Затем на геотекстиль засыпался щебень толщиною 15 см.
3. Поверх укладывалась перфорированная труба.
4. Сверху еще насыпался щебеночный слой толщиною 15 см.
5. А уже затем производилось обертывание полотном с креплением краев материала.
6. Последний этап – засыпка траншеи грунтом.

Процесс закладки дренажа всегда был непростым и трудоемким. Сегодня все это в прошлом, потому что производители стали предлагать дренажные трубы с геотекстилем. То есть, их прямо на заводе оборачивают нетканым полотном, оставляя лишь свободными концы для соединения участков.

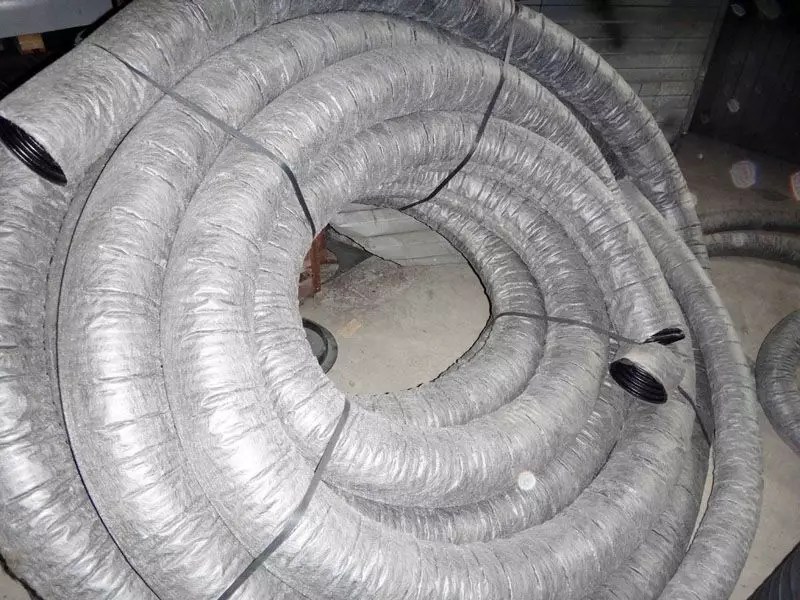

Преимущества и недостатки дренажных труб в геотекстиле

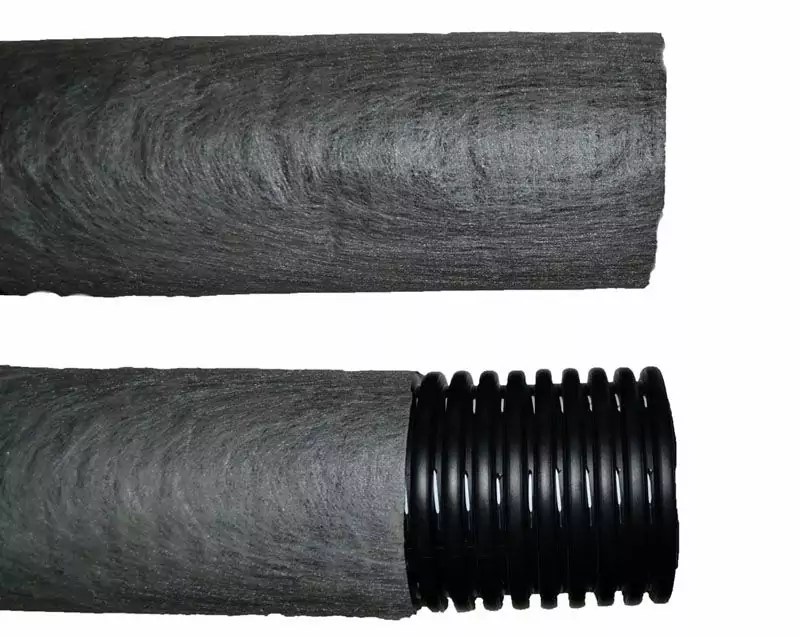

Сам по себе фильтрующий материал, которым оборачиваются дренажные трубы, нельзя рассматривать, как отдельный элемент, от самих труб. То есть, все плюсы и минусы пластиковых трубных изделий в полной мере касаются и их модификаций. Тем более, обернутых нетканым полимерным полотном, у которого своих достоинств много.

Итак, вот основные достоинства дренажной трубы 110 мм, обернутой в геотекстиль:

• гарантированный срок службы – 50 лет;
• малый удельный вес, что упрощает их перенос, перевозку, складирование и производство работ;
• спокойно выдерживают значительные перепады температур от -40°С до +90°С;
• гладкая внутренняя поверхность, что создает условия невозможности образования грязевых наслоений;
• невысокая цена.

К этим положительным качествам добавим еще одно – это несущая способность. Здесь надо обозначить, что дренажные трубы разделяются по этому показателю на несколько категорий, где самая низшая – SN2, высшая – SN16. Первую можно укладывать на глубину 2 м. Для некоторых регионов это недостаточно, чтобы обеспечить отвод воды. Поэтому чаще всего на загородных участках используют дренажные трубы 110 мм в фильтре с жесткостью SN3 или 4, которые можно укладывать на глубину до 5 м.

Теперь о самом геотекстиле, а точнее, дополнения к его положительным характеристикам. Основная из них – это фильтрующая способность. Она варьируется в диапазоне 10÷450 мкм. Все зависит от плотности полотна. Для сравнения можно привести фильтрующую способность соломенного настила, которая равна 12000 мкм, или песка – 5000 мкм.

Что касается недостатков, то в первую очередь необходимо отметить, что со временем полотно все равно станет забиваться частичками грунта, отчего скорость фильтрации начнет падать. То есть, вода будет просачиваться, но в небольших количествах. Конечно, это каким-то образом скажется на дренаже, но не так сильно. Во всяком случае, свои гарантированные 50 лет дренажные трубы в геотекстиле отработают верой и правдой.

На каких участках используются трубы с геотекстилем

В принципе, каких-то определенных строгих правил по выбору типа грунта нет. Но есть некоторые требования, которые можно игнорировать:

1. Если на участке грунт песчаный , то есть, он сам является фильтрующим, то трубу с геотекстилем можно щебнем не засыпать. Но ради предосторожности это все равно делают.
2. Суглинистые почвы – обязательно используется щебеночная подсыпка толщиною 15 см.
3. Глинистые – также применяется щебеночный слой толщиною не меньше 20 см.

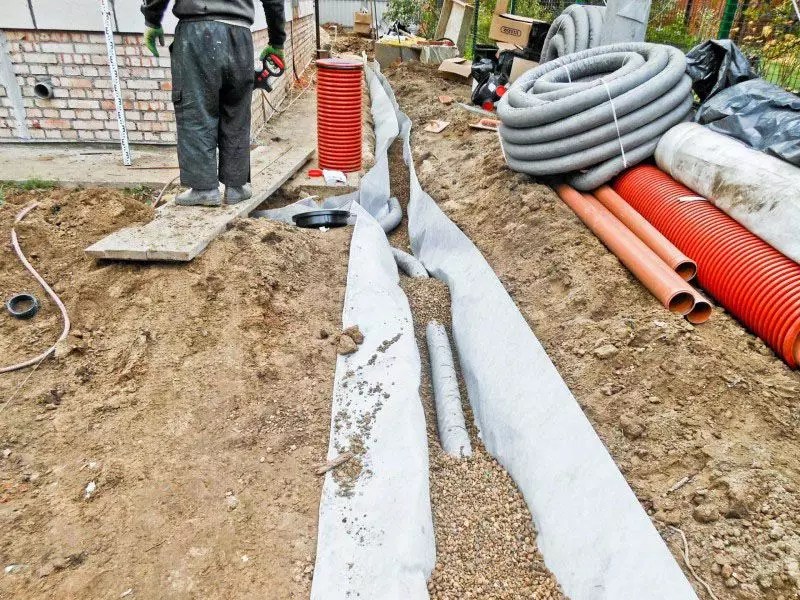

Правила укладки дренажных труб с геотекстилем

В основе монтажа дренажной системы лежит процесс сооружения дрен. Это траншеи, выкопанные ниже уровня пролегания грунтовых вод минимум на 20 см.

Внимание! Копать дренаж надо в самый сухой сезон, то есть летом, чтобы УГВ бы на самом низком уровне.

Ширина нижней части траншей должна быть на 40÷50 см больше, чем диаметр труб. В нашем случае это 60 см.

1. Дно траншеи засыпается слоем крупнозернистого песка или мелкой щебенкой (размер гранул 5÷20 мм). Именно на этой стадии выставляется угол наклона дренажной системы от дома к сборочному колодцу, в котором будет собираться вода для вывода за пределы участка. Значение уклона 5÷7 мм на один метр длины дрены.

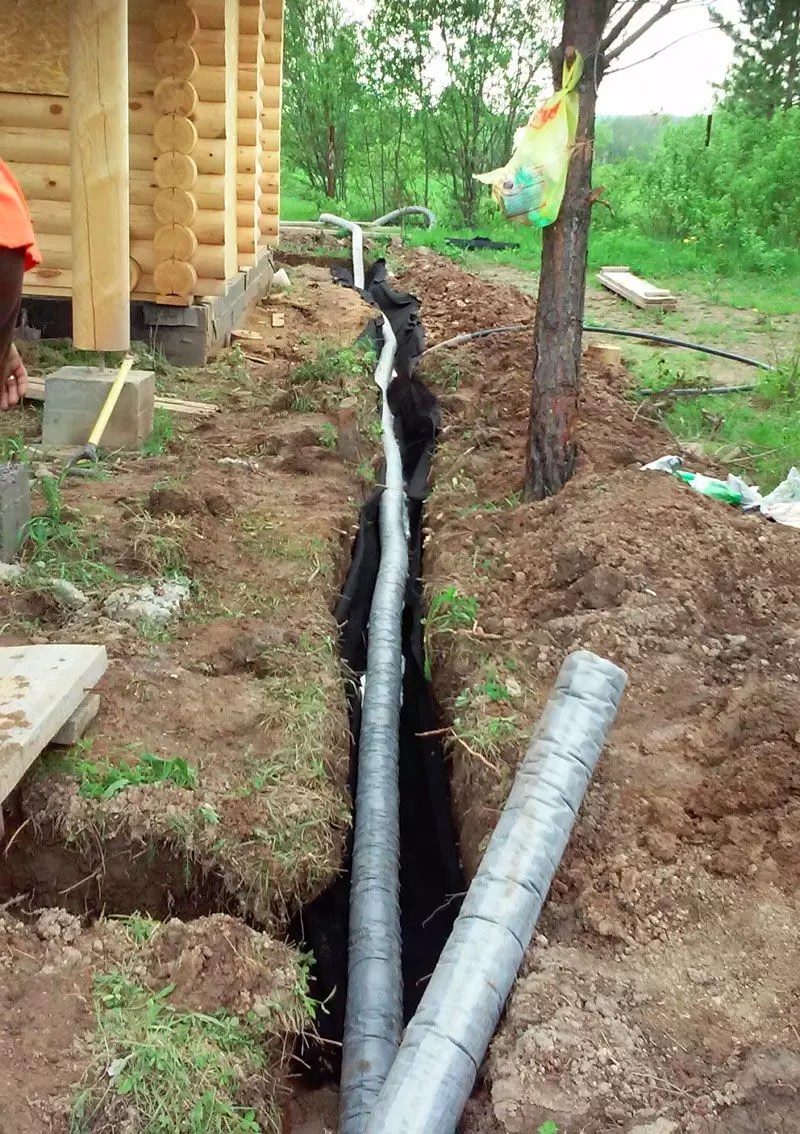

2. Укладывается труба в геотекстиле.
3. Сверху уложенной трубы делается посыпка песком или щебнем.
4. Все участки дренажа соединяются между собой фитингами: тройниками и крестовинами. Прямолинейные участки двусторонними муфтами.
5. Засыпка грунтом, который насыпается с выступом над землей. Со временем он утрамбуется в траншее и станет ровным с рельефом участка.

Внимание! В производстве дренажных труб с фильтрующим слоем используется геотекстиль толщиной 1,7 мм. Поэтому при проведении монтажных работ надо очень бережно относиться ко всем материалам. Нельзя трубы волочить по земле или бросать при разгрузке. Тонкий фильтрующий элемент не сможет выдержать таких нагрузок. Он просто порвется, после чего придется проводить ремонтные работы: покупать отдельно геотекстиль и наматывать его на поврежденный участок с креплением проволокой или скотчем.

Статья по теме:

Чтобы исключить ошибки, надо внимательно ознакомиться с различными методиками, тематическими конструкциями, современными материалами. Полученные знания пригодятся для выполнения работ собственными силами и обеспечить тщательный контроль действий нанятых специалистов. Обо всем этом подробнее в данной публикации.

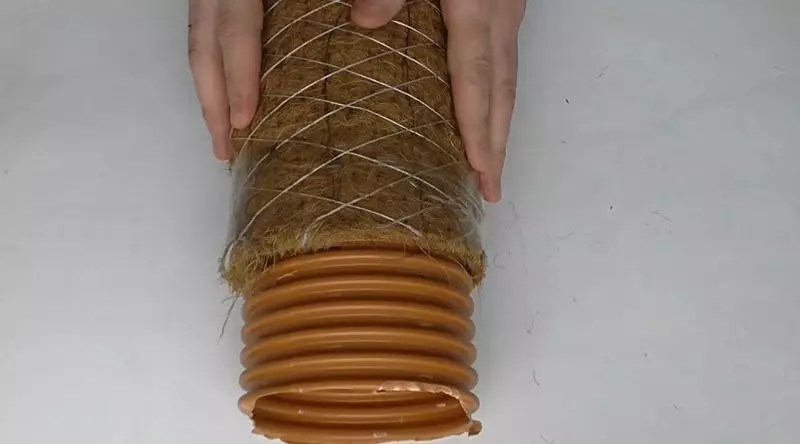

Что лучше – геотекстиль или кокосовое волокно

Производители дренажных труб сегодня предлагают еще одну разновидность в плане дополнения фильтрующего слоя – это трубы, обмотанные кокосовым волокном. Этот вариант фильтрационного слоя давно используют в Европе, там считают, что он на сегодняшний день лучший. Чтобы расставить все точки над «i» сделаем сравнительный анализ двух материалов.

То есть, получается так, что трубы с геотекстилем сами стоят дешевле своих аналогов с оболочкой из кокосового волокна. Но если судить по дополнительным затратам, то они приблизительно на 20÷30% выходят дороже. К тому же необходимо добавить, что кокосовый фильтрующий материал обладает 3D структурой, то есть объемной. Именно потому у нее такая высокая фильтрующая способность.

Есть еще одна позиция, о которой не всегда говорят производители. Это грунты, в которых лучше всего устанавливать ту или другую модель. Трубы с геотекстилем лучше укладывать в песчаные и супесчаные почвы, с кокосовым фильтром в глинистые, суглинки и торфяники.

Статья

Влага, вопреки всеобщему убеждению, не всегда может считаться лучшим другом растений. Переизбыток воды вреден для большинства из них. Лишняя влага так же не полезна и для строений, она разрушающе воздействует на материалы постройки. Именно поэтому каждому владельцу загородного участка очень важно отвести лишнюю воду от своей территории. Решением проблемы станет дренажная труба: своими руками провести монтаж такой конструкции под силу практически каждому домашнему умельцу.

Что такое дренаж и почему он необходим?

Новоиспеченному владельцу загородного участка часто предстоит потрудиться, прежде чем он сможет полноценно наслаждаться отдыхом на лоне природы. Большинство земельных наделов страдают от переувлажнения.

Построив на таком участке дом можно столкнуться с проблемой разрушения фундамента и сложностями в обустройстве приусадебного участка. Для отвода излишков влаги монтируется дренаж – искусственно устроенный водоток в почве. Он представляет собой особую систему подземных каналов или трубопроводов. Вода, которая в них попадает, собирается в специальных накопителях или выводится за пределы участка.

Дренирование позволяет защитить фундамент от разрушения и создать комфортные условия для выращивания растений

Практика показывает, что первыми настораживающими признаками, заставляющими задуматься о монтаже дренажа, являются:

• большое количество влаголюбивых растений на участке;
• наличие или периодическое появление грунтовых вод в подвалах и погребах близлежащих строений;
• появление после дождя большого количества плохо просыхающих луж.

Впрочем, отсутствие этих признаков не говорит о том, что проблем с переувлажнением не возникнет. Лучше всего пригласить специалиста и точно определить степень увлажненности участка и при необходимости заняться обустройством водоотведения.

Способы обустройства дренажной конструкции

Размышляя, как проложить дренажную трубу, нужно понимать, что существует несколько способов монтажа водоотводящих конструкций:

• Траншеи с щебнем и песком. Дренаж закрытого типа, представляющий собой выкопанные в грунте канавки, заполненные слоем щебня, поверх которого укладывается песок. Для лучшего эффекта могут выполняться в форме «елочки», при этом центральная траншея, к которой подходят второстепенные, должна быть выполнена с уклоном, направленным в сторону точки сброса воды. Расстояние между дренами выбирается в зависимости от состава почвы. На глинистых оно не должно превышать 10, суглинках – 20 и песчаных – 50 м.
• Открытый дренаж. Наиболее простой в устройстве и дешевый вариант. Представляет собой канавки, шириной в полметра и глубиной около 70 см, выкопанные по периметру участка. Бортики в дренах делают скошенными, под углом около 30°. Сброс воды из системы осуществляется в общую водосточную канаву. Главный недостаток конструкции – неэстетичный внешний вид, несколько портящий ландшафт участка.
• Конструкция с использованием перфорированного трубопровода . Самая распространенная технология укладки дренажных труб. Глубинный дренаж, предназначенный для отвода высоко залегающих грунтовых вод. В грунт укладываются керамические или асбестоцементные трубы с высверленными в них отверстиями. Более современный вариант – пластик с перфорацией или готовые к укладке дренажные системы, которые можно найти в продаже.
• Дренажные лотки . Это поверхностный дренаж, позволяющий отводить с участка влагу, попавшую на него в виде атмосферных осадков. Для обустройства сооружения используются особые лотки, которые могут быть изготовлены из модифицированного бетона или пластика. Траншеи ведутся от водоприемников к месту сброса, при этом обязательно соблюдается небольшой уклон, порядка 2-3°. Детали устанавливаются в небольшие канавки, их бортики должны находиться на уровне почвы. Сверху лотки обязательно накрываются декоративными решетками.

Если территория расположена на возвышении, открытые дренажные канавки прокапываются поперек склона. Таким образом удастся «перехватить» воду, стекающую сверху.

Недостатком открытой дренажной системы считается несколько неэстетичный вид конструкции

Эта наиболее популярная система устройства дренажа для владельцев частных участков и загородных домов

Для отвода лишней влаги, попадающей на участок в виде атмосферных осадков, используются дренажные лотки

Инструкция по монтажу перфорированных труб

Прежде, чем приступить непосредственно к монтажу, необходимо выполнить расчеты и выбрать подходящий материал.

Для проектных работ понадобится планировка участка и специальные данные, которые лучше всего запросить в местном отделении земельных ресурсов:

• посезонный уровень грунтовых вод;
• характеристики почвы и структура грунта;
• объем влаги, выпадающей в виде атмосферных осадков и паводковых вод.

Используя эти данные, специалисты проведут нужные расчеты и определят необходимую глубину траншей и диаметр труб.

Самым доступным решением для обустройства системы являются детали из пластмассы. Предельно простое устройство дренажной трубы предполагает наличие двух слоев из поливинилхлорида или полиэтилена, что позволяет им служить минимум 50 лет на достаточно значительной глубине. Кроме того двуслойная конструкция способствует самоочистке, предотвращая появление засоров. В качестве профилактики засорения отверстий на корпусе труб частицами грунта и мелким мусором перед укладкой их оборачивают полотном из кокосового волокна или геотекстилем.

Порядок выполнения работ следующий:

• Монтаж дренажной системы начинается с разметки территории, которая проводится согласно составленной заранее схемы. По намеченным линиям копаются траншеи, глубина которых определена предварительным расчетом. Для определения ширины сооружения к внешнему диаметру подготовленных деталей прибавляют 40 см. Проводя работы нужно помнить про необходимый уклон дренажной трубы, который обычно составляет минимум 3°.
• На дне подготовленной траншеи монтируют щебнево-песчаную подушку. Для этого сначала засыпают слой песка толщиной 10 см. Материал хорошо уплотняется. Затем поверх него выкладывается слой щебня шириной 20 см.
• На подготовленное основание укладываются обернутые геотекстилем трубы. Отрезать деталь необходимой длины можно обычным монтажным ножом. Для соединения элементов применяют специальные муфты. В целях предотвращения промерзания системы рекомендуется укладывать дренажные трубы глубже уровня промерзания грунта.
• После укладки труб еще раз проверяется их уклон. Для этого можно воспользоваться обычным шнуром, натянутым вдоль трубопровода.
• В местах поворотов траншей и на участках, где угол уклона изменяется, обязательно обустраиваются специальные смотровые колодцы. Их оснащают крышками, чтобы предотвратить замусоривание конструкции. Эти сооружения необходимы для контроля и периодической чистки дренажной системы.
• На последнем этапе проводят обратную засыпку, то есть все действия выполняются в обратном порядке. Поверх трубы насыпается слой щебня, следом – песок, и последним слоем грунт, который был вынут при копке траншеи. Сверху можно уложить дерн.

Вывод системы осуществляется в открытый водоем или дождевую канализацию. В любом случае на окончание выводной трубы монтируют обратный клапан. В случае невозможности организации такого вывода обустраивается так называемый сборный колодец. По мере заполнения из него необходимо откачивать воду.

Перфорированные дренажные трубы укладываются на песчано-щебнистую подушку

При монтаже нужно стараться избегать распространенных ошибок, которые приводят к нарушению функциональности дренажа. К ним относятся:

• Недостаточная глубина траншей, которая может привести к нарушению водного баланса участка.
• Использование не подходящих по типу труб, что приводит к быстрому выходу системы из строя.
• Неверный угол наклона дренажа, который нарушает функционирование конструкции и может привести к серьезным проблемам с водным режимом на участке.

Практика показывает, что укладка дренажных труб своими руками – вполне выполнимое мероприятие. Единственное, что обязательно нужно доверить специалистам, это расчет системы и составление схемы укладки труб. Все остальное – достаточно простая работа. Выполняя ее очень важно следовать инструкции, тщательно отслеживая ключевые моменты: уклон системы, надежность соединения труб, организацию смотровых колодцев и т.д. Грамотно обустроенная дренажная система будет служить долгие годы, не давая лишней влаге повредить фундамент дома и испортить участок.

Дренаж защитит подземную часть дома от неизбежного разрушения, убережет корни растений от загнивания, избавит от застойных луж. Многочисленные преимущества несколько нивелируются ценой, размер которой обоснован проведением большого объема работ. Однако их полностью или частично можно выполнить собственноручно, согласны?

Мы расскажем, как кладется дренажная труба своими руками, какие компоненты системы еще необходимо установить. Желающим самостоятельно сделать дренаж мы предлагаем достоверную информацию о принципах и правилах его сооружения. Представленные вашему вниманию сведения опираются на нормативные требования.

В статье подробно описаны разновидности дренажной системы. Изложена технология организации, даны рекомендации по выбору труб и сопутствующих материалов для обеспечения отвода грунтовой воды. В помощь заинтересованным посетителям приложены подборки фото и видео-руководства.

Дренаж – дорогостоящая система, даже если не приходится оплачивать услуги специалистов и владелец участка готов выполнить все работы самостоятельно. Поэтому следует разобраться, насколько она вообще нужна.

Необходимость в устройстве системы невозможно определить «на глазок», ведь близко к поверхности могут залегать грунтовые воды, что становится настоящей проблемой лишь во время паводков или сильных дождей.

Галерея изображений

Многие участки расположены в низинах. Переувлажненная почва становится причиной гниения корней, что создает множество трудностей при уходе за огородом и садом. Растения нередко поражают грибковые заболевания, «съедает» плесень. Некоторые культуры не приживаются на влажном грунте, а урожай сгнивает на корню.

Плотные глинистые грунтовые породы плохо поглощают воду. Это приводит к частым затоплениям подземных частей зданий. Из-за высокой степени минерализации паводковые и атмосферные воды негативно влияют на строения: разрушают стройматериалы, провоцируют коррозию.

Даже качественная гидроизоляция не способна на 100% предотвратить подтопление подвалов, размывание массива фундаментов, цоколей. В результате постройки служат гораздо меньше, чем могли бы.

Системы открытого дренажа предназначены для сбора и отвода дождевых, паводковых и талых вод, системы закрытого дренажа – для защиты подземных конструкций от грунтовой воды

Определить, нужен ли дренаж на участке, можно по нескольким признакам:

• Рельеф местности . Участки, расположенные в низинах и на крутых склонах, нуждаются в системе водоотведения. В противном случае плодородные почвы могут быть размыты или затоплены во время дождей и паводков.
• Лужи . Равнинная местность удобна для строительства, но на ней могут появляться и подолгу оставаться лужи. Это явный признак, что вода плохо впитывается в грунт. По всей территории участка следует обустроить дренажную систему.
• Подгнивание корневой системы растений . Если на огородах, клумбах и газонах остается лишняя жидкость, растения выпревают и болеют.
• Влаголюбивые растения . Если на участке растет один или несколько видов влаголюбивых растений, это явно указывает на переувлажненность почвы.
• Затопление подвалов и погребов . Очевидный «симптом» необходимости прокладки дренажа – затопление фундаментов и подземных строительных конструкций.
• Гидрогеологические исследования и наблюдения . Если специалисты определили, что на участке высокий УГВ, или к подобным заключениям можно прийти во время земляных работ, следует позаботиться о дренаже грунта.

В первом случае система предназначена для отвода подземных вод, если они затапливают участок. Во втором дренаж обеспечивает снижение влажности грунта в сезон паводков и дождей.

Оба типа систем можно разработать и смонтировать собственными силами.

При покупке участка владельцы часто понятия не имеют о гидрогеологических особенностях местности. Если почва слишком влажная и отмечаются длительные застои воды на поверхности, следует подобрать правильную схему дренирования (+)

В зависимости от того, нужно ли собирать влагу со всего участка или только с отдельных зон, в дополнение к дренажу обустраивают ливневые канализационные системы с линейными и точечными водоприемниками.

Системы первого типа требуют тщательного проектирования, при их обустройстве необходимо строго соблюдать технологию укладки и .

В линейных вариантах возникает необходимость, если нужно осушить зоны вокруг зданий, дорожек, въездов, облагородить придомовую территорию или отвести лишнюю влагу с огорода.

Такие дренажи представляют собой неглубокие канавы, куда стекает вода, а потом перемещается в специальные приемные резервуары, ливневую канализацию или к месту сброса за пределами участка.

Выбор и особенности монтажа элементов систем водоотведения зависят от предполагаемой нагрузки на систему: плотности грунта, количества воды, которая поступает в дрены. Если нагрузка будет слишком велика, стоит выбрать конструкции из самых прочных материалов

Точечные водосборники также обязательно точно рассчитывать и заранее проектировать. Они служат для локального сбора воды, но соединяются с аналогичной линейной системой канав или труб.

По указанным водоотводным каналам собранная вода точно так же выводится в коллекторный колодец и далее в , сточную канаву или пруд. Потому работы по устройству систем с точечными водоприемниками мало чем отличаются от систем с линейными вариантами.

Открытые системы очень просты в исполнении и дешевы, однако они портят ландшафт неэстетичным внешним видом. Еще один минус – стенки канав приходится постоянно поправлять, т.к. они осыпаются под воздействием влаги, а система перестает выполнять свои функции (вода застаивается на дне траншей и не перемещается к месту сброса).

При планировании дренажа следует определиться с типом системы. Нужно продумать, будет ли она открытой или закрытой. В первом случае копают канавы с косыми стенками для удобства стока воды. Ширина такой траншеи обычно составляет 0,5 м, а копают ее на глубину 0,7 м (+)

Чтобы решить проблему осыпания стенок канав, можно использовать метод отсыпки щебнем: на дно укладывают материал крупной фракции, а поверх – мелкой, после чего всю дренажную подушку покрывают дерном.

Такой вариант позволяет не подравнивать и не укреплять стенки траншей, но он подходит для участков с относительно небольшой влажностью, т.к. пропускная способность канавы сильно снижается.

Использование полимерных и бетонных лотков в сооружении открытого дренажа существенно облегчает и ускоряет работу. С целью облагораживания ландшафта и защиты систем от засорения такие открытые системы закрывают чугунными решетками.

Эффективно работал длительное время, необходимо правильно обслуживать дренажную систему.

Сначала мы расскажем об особенностях работы дренажа в зависимости от уровня грунтовых вод и времени года.

Самое напряженное время для работы дренажной системы – это весеннее повышение уровня воды за счет таяния снега. Летом происходит спад, в конце лета и осенью снова повышение уровня воды за счет дождей, зимой снова спад.

Когда лучше укладывать дренажную систему?

Работы по укладке дренажных труб обычно проводят летом, начиная с июня, после понижения уровня грунтовых вод. Укладку рекомендуется завершить в течение сезона, не оставляя траншеи открытыми на зиму. При хорошей погоде на все работы уходит 2-3 недели.

Нужно ли консервировать систему дренажа на зиму?

В период промерзания почвы вода в дренажных трубах чаще всего отсутствует. Потому что уровень грунтовых вод зимой низкий. Сверху тоже вода не поступает. Исключение составляют участки с торфяными почвами – там дренаж участка и дренаж фундамента может работать круглый год.

Как проверить – есть ли вода в дренажных трубах? Для этого достаточно заглянуть в смотровой дренажный колодец . Если вода там есть – не стоит беспокоиться насчет разрыва трубы из-за замерзания.

Во-первых, при правильной укладке дренажных труб соблюдаются правила для глубины укладки – ниже уровня промерзания почвы.

Во-вторых, в трубе диаметром 110 мм вода течет максимум 10-миллиметровым слоем. Воздух, который занимает остальной объем, не дает трубе разорваться зимой.

Кроме всего этого, дренажные трубы находятся в объемном фильтре, в котором содержится примерно 55 % щебня и 45 % воздуха. Этот фильтр служит естественным теплоизолятором.

Исходя из всего вышесказанного можно с уверенностью сказать:

Готовясь к зиме, дренажную систему консервировать не нужно. Достаточно вынуть насос из водосборного дренажного колодца и то в том случае – когда он не утеплен.

Важно: установить насос до весенних паводков, в конце марта - начале апреля, когда сам дренаж участка или дренаж фундамента еще не начал функционировать.

В чем заключается регулярный уход за дренажной системой?

Периодически следует проверять содержимое дренажных колодцев и прочищать их по мере необходимости. Дренажный колодец организован так, что на дне его скапливаются частицы почвы, которые могут проникнуть в дренажные трубы (песколовка). Нужно следить за тем, чтобы уровень накопившегося осадка не доходил до уровня входа-выхода трубы, чтобы песок не попадал обратно в систему.

Прочистить дренажный колодец можно самостоятельно с помощью струи воды и насоса для откачки грязной воды, взбалтывая смесь воды и песка обыкновенной палкой.

Раз в 10-15 лет, иногда чаще, проводят глобальную промывку дренажных труб, освобождая их от наносов. Для этого каждая труба должна быть доступна с двух концов. С одной стороны это может быть дренажный колодец, с другой стороны – обычно в начале - можно вывести конец дренажной трубы на поверхность и закрыть ее заглушкой. Однако, для того, чтобы было легче и проще обслуживать работу дренажа участка и дренажа фундамента, лучше и в начале, и в конце, и на каждом втором повороте дренажной трубы, устанавливать колодец.

Во время промывки насос попеременно подключают к началу и концу дренажной трубы, под давлением прогоняя сквозь нее воду в двух направлениях.

Во время эксплуатации, следует держать все выпуски и дренажные колодцы закрытыми, чтобы защитить систему от мусора.

При соблюдении всех правил укладки и обслуживания дренажных труб ваша дренажная система прослужит 50 лет (срок службы пластмассы, из которой сделаны трубы). По истечении этого времени пластмасса разрушится, но еще 20 лет дренаж фундамента или дренаж участка будут успешно работать за счет объемно-щебеночного фильтра.

Дренаж участка – это большой комплекс мер, направленных на отвод лишней воды . Система представляет собой комплекс труб, (дренов) уложенных в грунт. С их помощью и производится отвод лишней влаги с участка. Но чтобы дренаж работал эффективно, необходимо правильно подобрать и уложить дрены. Об этом и пойдет речь в статье. Здесь будет рассказано об основных применяемых видах дренов и о том, как проводится укладка дренажных труб своими руками.

Какие трубы лучше использовать для дренажа

Для систем дренажа используют специальные трубы со множеством отверстий. Через эти отверстия вода из грунта попадает в дрены и затем выводится за пределы участка. В качестве материала для труб могут использоваться различные материалы:

• асбестоцемент;
• керамика;
• полимерные материалы.

Асбестоцементные и керамические трубы сегодня практически не используются. Такие изделия довольно тяжелые и сложны в монтаже, а использование металлических труб в дренажной системе нецелесообразно. Металл поддается коррозии, поэтому трубы, лежащие в земле, могут выйти из строя уже через год.

Наиболее распространены именно последние из списка материалы – полимерные. И этому есть множество причин. Во-первых, пластик намного легче асбестоцемента и керамики. Этот фактор облегчает укладку труб. При этом прочность современных полимерных материалов зачастую не уступает даже металлу. Во-вторых, такие изделия стоят дешевле.

Кроме этого, пластиковые дренажные трубы обладают и другими положительными характеристиками:

• обладают большим сроком эксплуатации;
• легко переносят воздействие агрессивных сред и не подвержены коррозии;
• внутренняя поверхность пластиковых труб абсолютно гладкая. Такая особенность препятствует образованию засоров;
• устойчивы к заиливанию. Если дрены укладывают с геотекстилем, то мелкие частицы не забивают отверстия. А это значит, что вода из грунта беспрепятственно поступает в дренажную систему;
• большой ассортимент типоразмеров. Пластиковые трубы можно без труда подобрать к дренажной системе любой мощности.

Кроме этого, изделия из пластика не требуют особого ухода. При эксплуатации необходимо только периодически проводить визуальный осмотр и максимум раз в год прочищать систему любым из доступных методов.

Теперь разберемся, как уложить самому дренажные трубы. Технология укладки довольно простая, и с ней может справиться любой, даже не имея специальных навыков.

На первом этапе делается проект системы. В нем должны учитываться следующие факторы:

• рельеф местности (наличие естественных склонов и бугров);
• расположение участка (в низине или на возвышенности);
• характеристики грунта (его способность пропускать воду);
• близость подземных вод;
• уровень осадков.

Делаются расчеты глубины укладки труб и места их расположения. После этого переносим разметку на местность. Теперь можно приступить к земляным работам. По отмеченным линиям роются траншеи. Их глубина должна соответствовать расчетам, а ширина должна быть на 40 см больше, чем внешний диаметр используемых дренажных труб. Это дополнительное место необходимо для обустройства фильтра в виде слоя щебня мелких и средних фракций.

Следующим этапом будет подготовка подушки. На дно траншеи насыпается песок толщиной в 20 см и тщательно трамбуется. После этого засыпаем слой щебня такой же толщины.

Необходимо соблюдать уклон копаемой траншеи в сторону дренажного колодца или места вывода воды с участка. Наклон должен составлять не менее 3-х см на каждый метр трубы.

Теперь можно укладывать дрены. При этом необходимо следить за расположением отверстий. Если перфорация выполнена только с одной стороны, то труба кладется отверстиями вниз. После укладки труб проводим их соединение в одну систему. Для этого можно использовать пластиковые фитинги, применяемые при прокладке системы наружной канализации.

На каждом повороте системы или в местах соединения нескольких трубопроводов устанавливается смотровой колодец. Его можно приобрести уже в готовом виде (как правило, они также делаются из полимерных материалов) или построить самостоятельно (из бетонных колец, кирпича или другого подручного материала).

Затем поверх труб насыпается слой щебня, толщиной в 20 см, далее песок (таким же слоем). После этого можно проводить засыпку ранее вынутым грунтом. Сверху укладывается дерн, который следует срезать перед началом рытья траншей.

Чтобы дренажная система не заиливалась, желательно использовать геотекстиль. В этом случае перед укладкой первого слоя щебня расстилается геоткань. Затем засыпается щебень, кладется труба, еще один слой щебня, и весь этот «пирог» накрывается краями геоткани. В результате вся фильтрующая система должна размещаться в «обертке» из геотекстиля.
