Простые способы определить фазу и ноль без приборов. Как определить фазу и ноль: мультиметром, индикаторной отверткой, без приборов Как узнать где фаза где 0

Назначение жил проводки обязательно требуется узнать при монтаже различных элементов системы питания и освещения в бытовых и промышленных помещениях. Как определить фазу и ноль, а заодно проводник заземления? Ответ можно получить после рассмотрения некоторых важных моментов.

Принципы устройства электрических сетей бытового назначения

При входе в щитки распределения бытовые сети имеют параметры линейного напряжения в 380 В для трехфазного тока переменного вида. А вот уже в самих помещениях проводка применяется 220-вольтовая. Это обусловлено способом подключения к нулевому проводнику и одной фазе. Исключения из этого правила встречаются очень редко.

Отметим также важный нюанс – обязательное заземление для использования в бытовых целях. При ведении работ в старых строениях нередко приходится сталкиваться с отсутствием проводника заземления. Следовательно, верно выполнить монтаж позволит четкое определение функционального назначения каждого провода.

Несколько правил требуется знать для верного подключения электроприборов:

нулевой и фазный проводники присоединяются в произвольном порядке к клеммам, а – к латунной или медной шине, при установке стандартной розетки;
монтаж выключателя выполняется способом подключения к фазному проводу, чтобы обеспечить отсутствие напряжения в отключенном состоянии в патроне;
более сложное оборудование устанавливается в строгом соответствии с нанесенной маркировкой проводов.

Несоблюдение подобного требования грозит опасностью замыкания и .
Четкое выполнение всех правил – гарантия безопасной эксплуатации бытовой электрической сети.

Какие потребуются приборы и инструменты

Комплект всего необходимого надо приготовить на подготовительной стадии:

Цифровой или стрелочный мультиметр.
Тестер или .
Маркер.

Потребуется четко уяснить места расположения автоматов защиты, УЗО, пробок и выключателей. Чаще всего эти элементы находятся на площадках или возле входа в квартиру в распределительных щитках.
Зачистка проводов и работа с аппаратурой допускается только при автоматах, находящихся в положении «Выкл.».

Особенности работы с мультиметром и тестером

Если проверка производится с отверткой-индикатором, необходимо держать ее между средним и большим пальцами, избегая соприкосновения с неизолированным жалом. Кончик отвертки соприкасается с оголенной зоной проводов, при контакте с фазным проводником происходит загорание светодиода.

Напряжение между различными проводниками лучше всего определить мультиметром. Установка прибора происходит для измерения переменного тока со значком «~V» или «ACV». Значение при этом должно превышать 250 В. Соприкосновение двух проводников в одновременном режиме щупами устройства даст точные параметры напряжения между ними. Для сетей бытового назначения оптимальный показатель – 220В±10%.

Заземляющий проводник определяется с использованием характеристики сопротивления. Это показатель можно получить, выставив мультиметр на предел «Ω» или значок звонка.

Важно! Прикосновение к фазному проводу и контуру заземления во время этого процесса провоцирует короткое замыкание. Значительно возрастает вероятность ожогов и электротравм!

Способ визуального определения

Используется при определении значения проводов, если проводка смонтирована в соответствии со всеми правилами. Обычно изоляционный слой нуля имеет голубой или синий окрас, фаза – коричневый, белый или черный, а заземлению присуща зелено-желтая, двухцветная окраска. Визуально осмотр производится и в щитке, и в коробках распределения.

Последовательность процесса следующая:

осмотр автоматических выключателей в щитке, через которые возможно подключение проводов в двух вариантах – фаза и ноль или только фазный проводник. Заземление подключается исключительно через шину. Определите соответствие цветовой маркировки всех жил;
после этого необходимо вскрыть коробки распределения и осмотреть все скрутки. Убедитесь, что цвет изоляции заземления и нуля в скрутках не перепутан;
монтаж подключения выключателей к распределительным коробкам очень часто выполняется двухжильным проводом. Его изоляция имеет иногда другую расцветку – бело-голубую или чисто белую. Принципиального значения подобное отличие не имеет;
индикаторной отвертки достаточно для проверки фазы при выполнении проводки с соблюдением цветов изоляции.

Порядок определения нуля и фазы в сети двухпроводного типа

В случае отсутствия проводника заземления потребуется отыскать только фазный проводник. Для этого достаточно стандартной индикаторной отвертки.

После отключения автоматического выключателя производится зачистка изоляции на проводах на участке 1-1,5 см. Концы разводятся во избежание случайного соприкосновения.
Выполняем включение автоматов и касаемся отверткой по очереди зачищенных проводов. Фаза при касании вызывает свечение диода.
Цветной изолентой или маркером отмечаем нужный провод. Снова выключим автомат и производим требуемые подключения.
Обязательно требуется убедиться в подключении выключателя к фазе при монтаже приборов освещения. Если не выполнить это условие, потребуется для элементарной замены лампочки каждый раз полностью обесточивать квартиру из-за необходимости отключения автомата.

Как определить заземляющий провод, ноль и фазу

Установка каждого элемента в трехпроводной сети должна выполняться после уточнения назначения проводников в случае одинакового цвета изоляции проводов или отсутствии уверенности в правильном монтаже.

фазу легко обнаружить индикатором, маркером выполняем отметку на проводе;
устанавливаем мультиметр в режим измерения тока переменного вида. Придерживая один щуп на фазе, вторым поочередно касаемся двух оставшихся проводов. Ноль будет там, где значение напряжения меньше;
при одинаковом напряжении измеряется сопротивление провода заземления. Переставив мультиметр в нужный режим и заизолировав фазный проводник, находим элемент, который заземлен по определению – к примеру, батарея отопления или труба. Задержав один щуп на металлической поверхности, вторым по очереди касаемся проводов, назначение которых требуется определить. По отношению к металлическому элементу сопротивление провода не должно быть выше 4 ОМ, а вот для ноля этот показатель всегда больше;
при нейтрали, заземленной в щитке, данные проверки сопротивления могут быть недостоверными. После отключения заземления от шины, проверка выполняется обычным патроном с лампочкой и проводами. Закрепляем один провод на фазе, а вторым касаемся по очереди других. При соприкосновении с нулем происходит загорание лампочки.

При отсутствии нужных результатов обязательно обратитесь за помощью к профессиональному электрику. Прозвонка всех цепей специальными приборами будет гарантией вашей безопасности.

При монтаже розеток и выключателей освещения, подключении бытовых электроприборов возникает необходимость в определении назначения жил проводки. Как определить фазу и «ноль», а также заземляющий проводник? Эта несложная для профессиональных электромонтеров задача порой ставит в тупик тех, кто мало знаком с правилами устройства электрических сетей. Попробуем разобраться в этом вопросе.

Устройство бытовых электрических сетей

Бытовые электрические сети на входе в распределительный щиток имеют линейное напряжение 380В трехфазного переменного тока. Проводка в квартирах, за редким исключением, имеет напряжение 220В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. В домах старой застройки заземляющего проводника может не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.

Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого проводника производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. Выключатель подключают в фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения – это обеспечит безопасность при смене ламп. Сложные бытовые приборы в металлическом корпусе необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.

Приборы и инструменты

Прежде чем приступить к электромонтажным работам и определить фазу и ноль в проводке, необходимо подготовить необходимые приборы и инструмент:

Мультиметр стрелочный или цифровой;
Индикаторную отвертку или тестер;
Маркер;
Пассатижи;
Нож для зачистки изоляции.

Также вам необходимо выяснить, где расположена защитная аппаратура: автоматические выключатели или пробки, УЗО. Обычно их устанавливают в распределительном щитке на площадке или у входа в квартиру. Все операции по подключению электроаппаратуры и зачистку проводов необходимо проводить при отключенных автоматах!

Правила работы с тестером и мультиметром

Проверку фазы с помощью индикаторной отвертки проводят так: отвертку зажимают между большим и средним пальцем руки, не касаясь неизолированной части жала. Указательный палец ставят на металлическийпятачок с торца рукоятки. Жалом задевают оголенные концы проводов, при касании к фазному проводнику загорается светодиод.

Мультиметром измеряют напряжение между проводниками. Для этого прибор устанавливают на предел измерения переменного тока со значком «~V» или «ACV» и значением больше 250 В (обычно у цифровых приборов выбирают предел 600, 750 или 1000 В). Щупами одновременно прикасаются к двум проводникам и определяют напряжение между ними. В бытовых электросетях оно должно быть 220В±10%.

Иногда для определения заземляющего проводника необходимо бывает измерить сопротивление. Для этого на мультиметре выставляют предел измерения «Ω» или со значком звонка.

Внимание! В режиме измерения сопротивления прикосновение к фазному проводу и заземляющему контуру вызовет короткое замыкание! При этом возможны электротравмы и ожоги!

Визуальный метод определения

Если проводка выполнена по всем правилам, определить фазу, ноль и заземляющий проводник можно по цвету изоляции. Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым. Убедиться в правильности подключения можно с помощью визуального осмотра, при этом необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках.

Последовательность визуального осмотра

Откройте щиток и осмотрите автоматические выключатели. В зависимости от расчетной нагрузки их количество может быть разным. Через автоматы могут быть подключены только фазный или фазный и нулевой провод. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов.
Если в щитке цвет изоляции кабеля, уходящего в квартиру, соответствует правилам, вскройте все распределительные коробки и осмотрите скрутки. В них цвета изоляции нуля и заземляющего провода также не должны быть перепутаны.
К фазе в распределительных коробках бывают подключены выключатели. Часто монтаж выполняют двужильным проводом, имеющим другие цвета изоляции, например, белый и бело-голубой. Это не должно вас смутить.
Если монтаж выполнен с полным соответствием цвета изоляции, достаточно проверить фазный провод с помощью индикаторной отвертки.

Определение фазы и нуля в двухпроводной сети

Если ваша проводка выполнена без заземляющего проводника, вам необходимо найти только фазный провод. Сделать это проще всего с помощью индикаторной отвертки.

Индикаторная отвертка поможет определить фазу и ноль

Отключите автоматический выключатель и зачистите изоляцию проводов на расстоянии 1-1,5 см с помощью ножа. Разведите их на расстояние, исключающее случайное касание проводов.
Включите автоматический выключатель. Индикаторной отверткой поочередно касайтесь зачищенных концов проводов. Светящийся диод укажет на фазный провод.
Отметьте его маркером или цветной изолентой, отключите автоматический выключатель и выполните необходимые подключения.
При подключении осветительных приборов необходимо также убедиться, что выключатель подключен к фазному проводу, в противном случае при смене лампочек недостаточно будет отключить выключатель, придется каждый раз полностью обесточивать квартиру отключением автомата.

Определение фазы, нуля и заземляющего провода

Если сеть трехпроводная, но выполнена проводом одного цвета, либо вы не уверены в правильности их подключения, необходимо определять назначение проводников перед установкой каждого элемента сети.

Определите описанным выше способом фазный провод с помощью индикаторной отвертки и отметьте его маркером.
Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй – поочередно к двум другим. Лампа загорится при касании нулевого проводника.

Если все указанные мероприятия не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Не забывайте, что речь идет, прежде всего, о безопасности.

Перед тем, как начать процесс определения фазы и нуля, необходимо сделать ряд приготовлений, поскольку для данных работ потребуются следующие приборы и инструменты:

мультиметр;
тестер;
пассатижи;
нож с заточенным лезвием, чтобы снимать изоляцию с проводников;
изоляционная лента;
маркер для нанесения разметок;

Также, важно помнить, что перед началом любых электромонтажных работ, необходимо отключить автоматы , поскольку несоблюдение данного правила может представлять угрозу для жизни. Помимо этого, требуется убедиться, что весь используемый инструмент обладает надежно заземленными рукоятями.

В противном случае, его использование является небезопасным и не допускается по технике безопасности.

Визуальный метод определения

Данная методика является самым простым способом, поскольку для его реализации не потребуется никаких дополнительных приборов или оборудования.

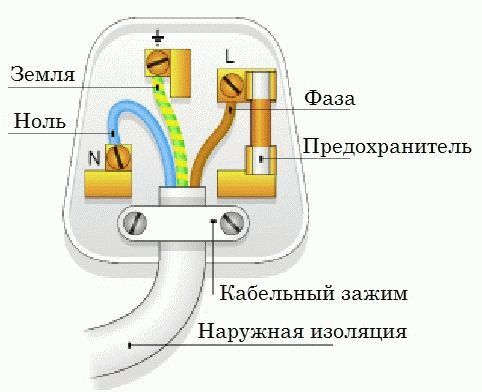

Необходимо осмотреть проводку, чаще всего она имеет следующие цветовые разграничения:

Провод желто-зеленого цвета является заземлением.
Нуль имеет синий цвет или любые его оттенки вплоть до светло-голубого.
Фаза имеет черный , коричневый или белый цвет.
Необходимо убедиться в соответствии цветов не только в электрощите, но также и в распределителе.

Визуальный осмотр системы должен осуществляться в соответствии со следующим алгоритмом действий:

Открыть электрощит и осмотреть его содержимое. Поскольку расчетная нагрузка может различаться, то и количество установленных автоматов также может быть разным. Через них может быть осуществлено подключение фазы или фазы с нулем, заземление никогда не подсоединяется к , а имеет соединение с шиной. Необходимо убедиться, что все подключенные провода соответствуют цветовой маркировке.
Если цвет изоляции , проведенной от электрощита к домашней сети, соответствует правилам цветовой маркировки, то все равно потребуется вскрытие распределителей для визуального осмотра скруток. Это необходимо для того, чтобы убедиться, что и в них цветовая маркировка изоляции нуля и заземления не была перепутана и соответствует установленным правилам.
Иногда в распределителях осуществляется подключение фазы к автоматическим выключателям. В большинстве случаев, это реализуется при помощи специального провода с двумя жилами, изоляция которого может отличаться цветом.
Если результаты визуальной проверки показали, что цвета изоляции полностью соответствуют правилам, то остается всего лишь проверить фазный проводник, используя для этого индикаторную отвертку.

Определение индикаторной отверткой

Одним из наиболее простейших способов определения нуля и фазы является использование для этих целей индикаторной отвертки.

Для осуществления данного процесса необходимо придерживаться следующего алгоритма действий:

Первоначально потребуется отключить автомат, от которого происходит питание линии электросети на месте проверки.
Провести зачистку обоих проверяемых проводников, достаточно снять не более 1-2 см. изоляционного слоя.
После этого оба проводника разводятся друг от друга на безопасное расстояние, поскольку после подачи напряжения их случайное соприкосновение может стать причиной короткого замыкания.
Можно приступать к идентификации фазного проводника. Для этого включается автоматический автомат, который подает напряжение, после этого необходимо будет взять индикаторную отвертку и прикоснуться к металлической области, расположенной возле основания рукояти.
Категорически не допускается прикасаться к любым частям индикаторной отвертки, расположенным ниже рукояти, поскольку это вызовет удар электрическим током.
Прикоснуться инструментом к одному из проверяемых проводов, при этом не нужно убирать палец с металлической области.
Загорание лампочки , входящей в конструкцию отвертки, свидетельствует о том, что проводник является фазным. Соответственно второй провод – это нуль. Если загорание лампочки не произошло, наоборот, проводник был нулем, а второй является фазой.

Определение тестером или мультиметром

мультиметр

Иным распространенным способом определения фазы и нуля является использование специальных приборов – тестера или мультиметра.

Если был выбран именно этот вариант, то необходимо придерживаться следующей последовательности действий:

Используемому прибору задать настройки предельного измерения переменного тока. На современных моделях этому параметру соответствует режим ~V или ACV. Необходимо указать значение равное 600 В, 750 В, 1000 В или иной параметр в зависимости от особенностей модели, главным требованием является, чтобы он превосходил показатель 250 В.
Щупами прибора необходимо коснуться сразу обоих проводов, для того, чтобы определить уровень напряжения между ними. В стандартных бытовых сетях этот показатель равен 220 В, возможное отклонение не должно превышать 10 % в любую из сторон. Подобное значение свидетельствует о том, что проводник является фазой, у нуля уровень напряжение будет совсем незначительным или равным нулю.
В современных электросетях может потребоваться также идентификация проводника с заземлением, для этого требуется определение уровня сопротивления. В таком случае, прибор переводится в соответствующий режим, который имеет условное обозначение в виде значка звонка или омеги.
Необходимо помнить , что когда прибор переведен в режим для определения уровня сопротивления, категорически запрещено одновременное прикосновение к фазе и заземлению, поскольку произойдет короткое замыкание. Имеется риск получения травм.

Определение по маркировке

При описании визуального способа идентификации проводников уточнялось, что в большинстве современных электросетей желто-зеленый цвет соответствует защитному нулю, все оттенки синего цвета обозначают рабочий нуль, а любые иные цвета фазу.

Однако, необходимо учитывать, что проводники могут не соответствовать принятой цветовой гамме в следующих случаях:

Проводка проложена в доме старой постройки , где не была произведена реконструкция домашней электросети в соответствии с современными правилами. Чаще всего в ней используются одноцветные проводники.
Проводка проложена в новостройке , но ее монтаж осуществлялся частными лицами, а не профессиональными электриками.
Провода ведут к более сложным бытовым устройствам , например, различным переключателям или выключателям, конструкция которых изначально подразумевает принципиально иную схему функционирования.
Проводка прокладывалась по стандартам , отличающимся от принятых в Европе, поэтому она имеет совершенно иные цветовые обозначения.

В большинстве остальных случаев, цветовая маркировка проводников производится в соответствии с указанными правилами, которые регламентируются соответствующим стандартом IEC, действующем на территории всей Европы.

В ситуациях, когда отсутствует полная уверенность в полном соответствии цветовой гаммы общепринятому стандарту, рекомендуется воспользоваться одним из практических методов для определения нуля и фазы.

Также, можно посоветовать в последствии использовать специальные цветные насадки, которые позволят в будущем не забыть предназначение проводников и не осуществлять процедуру их определения заново.

Определение с помощью картошки

Еще одним известным методом определения без специальных приборов является вариант, в котором задействуется обычная сырая картошка. Многие специалисты относятся к таким действиям довольно скептически, но подобное решение все равно является действенным.

Для его осуществления необходимо осуществить следующую последовательность:

Взять одну сырую картофелину и разрезать ее на две части.
Зачистить концы двух проводников и воткнуть их в одну из частей картофелины.
Подождать около 10 минут, после чего вытащить оба провода.
Осмотреть картофелину: в месте, где образовался зеленоватый след, был воткнут фазный проводник.

Другие способы определения

Существует еще несколько альтернативных методик определения фазы и нуля, они редко используются и зачастую подвергаются критике со стороны квалифицированных специалистов. Связано это по большей части с тем, что подобные способы являются более опасными, поэтому проводить их необходимо с максимальной степенью осторожности.

Один их таких методов определения требует задействования обычного компьютерного кулера, его можно применить на практике в тех случаях, когда известны параметры подаваемого напряжения, но неизвестно назначение проводников:

Для реализации необходимо будет использовать красный и черный проводники, выходящие из вентилятора. Иногда в нем имеется и третий провод, который является датчиком оборотов, но он в процессе определения не пригодится.
Красный проводник кулера является фазным, а черный соответствует нулю.
Стандартные вентиляторы рассчитаны на 12 В, а функционировать начинают от 3В, поэтому они лучше всего подходят для проверки от соответствующих источников питания.
Если напряжение превышает показатель 12 В , то потребуется резко прикоснуться проводниками к выводам кулера и посмотреть на реакцию лопастей. Если они остались без движения, то к красному проводнику был подключен нуль, если начали двигаться, то это была фаза.

Для другого способа определения нужна будет контрольная лампа, а его реализация потребует соблюдения следующего алгоритма действий:

Первоначально надо собрать саму контрольную лампу, простейшее устройство будет выглядеть таким образом: вкрутить лампочку в патрон, в его закрепить проводники, с их концов снять изоляционный слой.
Дальнейший процесс не представляет никакой сложности: тестируемые проводники поочередно соединяются с контактами лампы, во время процесса необходимо наблюдать за ее реакцией.

Среди более безопасных вариантов определения можно выделить следующие альтернативные методы:

Проверка проводников через УЗО , поскольку известно, что при наличии потребителя, подключенного к электросети, замыкание нуля и земли способствует возникновению утечки электрического тока, что моментально отключает защитное устройство. Это поможет идентифицировать нулевой и заземляющий проводник, третий будет являться фазой.
Взять предохранитель и захватить его плоскогубцами, рукоять инструмента при этом должна быть изолирована, чтобы избежать . Замкнуть на нем два проводника и проверить результат: если предохранитель сгорел, то это была фаза и земля; если уцелел, то земля и нуль либо фаза и нуль. Поставив несколько поочередных экспериментов с фиксацией результатов, можно будет точно идентифицировать каждый проводник.

Особенности определения фазы и нуля

В двухпроводной сети

Идентификация проводников в двухпроводной сети является гораздо более простой, поскольку осуществляется самым простым способом, для этого потребуется:

Определить только фазу , поскольку известно, что второй проводник будет являться нулевым.
Для определения фазы в двухпроводной сети идеально подходит индикаторная отвертка, подробный порядок действий был описан выше.

В трехпроводной сети

Немного сложнее ситуация обстоит с современными видами трехпроводных сетей, поскольку в них имеется еще и заземление.

Для определения назначения проводников необходимо придерживаться следующего алгоритма действий:

Фаза определяется при помощи индикаторной отвертки методом, описанным выше. После этого рекомендуется нанести пометку при помощи маркера, чтобы в дальнейшем не перепутать провод.
Для работы с нулем и землей потребуется задействовать мультиметр. Нулевой проводник также может обладать напряжением, что вызывается перекосом фаз, но его показатели никогда не превышают 30 В. Мультиметр нужно переключить в режим работы для измерения напряжения переменного тока, после чего один щуп подключается к фазе, а второй поочередно к оставшимся проводникам. Нуль будет там, где зафиксируется наименьший параметр напряжения.
Иногда оба проводника обладают одинаковыми показателями напряжения. В таком случае, фазу необходимо изолировать, а мультиметр переключить в режим, предназначенный для определения уровня сопротивления. Также, потребуется подобрать внешний заземленный элемент и прикоснуться к нему один щупом прибора, а вторым по очереди к каждому из проверяемых проводников. В том случае, когда мультиметр покажет сопротивление 4Ом или меньше, подключение совершено к земле, если показатель выше, то это нуль.
Однако, показатели сопротивления не являются точным и, если нейтраль была подвержена заземлению еще внутри электрощита. Тогда потребуется обнаружить и отключить заземляющий элемент, который подключен к шине. После этого, взять контрольную лампу и поставить описанный ранее эксперимент по ее подключению. Ее загорание происходит только при подключении нулевого проводника.

Устройство бытовых электрических сетей

Поступление электроэнергии в любые жилые строения происходит через трансформаторные подстанции, которые изменяют поступающее высоковольтное напряжение, и на выходе оно уже имеет показатель равный 380 В.

Бытовые электросети современного образца выглядят и функционируют следующим образом:

Трансформаторная обмотка на подстанции имеет особый вид соединения, который придает ей сходство со звездой. Три вывода подключаются к одной общей точке нуля, а другие три на соответствующие клеммы.
Выводы , подключенные к нулю, соединяются и подключаются к заземлению трансформаторной подстанции.
В этом же месте общий нуль разделяется на рабочий нуль и специальный защитный PE-проводник.
Описанная система получила обозначение TN-S, но в старых домах до сих пор действует схема TN-C, которая отличается в первую очередь отсутствием защитного PE-проводника.
Фаза и нуль , после вывода из трансформатора, протягиваются к жилым домам для подключения к вводному электрощиту. Здесь происходит создание трехфазной системы напряжения с показателями 320/220В.
Далее разводка осуществляется по подъездным электрощитам, куда поступает напряжение с фазы 220В и защитный PE-проводник, если его наличие было предусмотрено.
Нулем в квартирной электросети будет являться проводник, который имеет соединение с землей в схеме трансформаторной подстанции и предназначенный для создания необходимого уровня нагрузки от фазы, которая также имеет подсоединение к трансформаторной обмотке, но с противоположной стороны. Главной функцией защитного нуля является отвод токов повреждений, которые могут возникнуть при аварийной ситуации внутри сети.
Происходит равномерное распределение нагрузки, это осуществляется благодаря наличию этажной разводки, а также подключению квартирных электрощитов к определенным линиям на 220 В внутри центрального распределителя в подъезде.
Система , по которой осуществляется подведение напряжения к жилому дому, с точностью повторяет векторные характеристики трансформаторной подстанции и также обладает формой звезды.
Сумма всех токов в трехфазной разновидности электросети складывается в соответствии с векторной графикой внутри нулевого проводника, после чего она возвращается на трансформаторную обмотку в подстанции.

Если внутри жилого помещения отключить все потребители электроэнергии и отключить их от рабочих розеток, то электрический ток внутри сети перестанет протекать даже при подведенном к электрощиту напряжении.

Описанная система устройства бытовой электросети является наиболее оптимальной из всех существующих на сегодняшний день, но и она не застрахована от возможных неисправностей. В большинстве случаев они связаны с нарушением соединений контактов либо обрывом проводников.

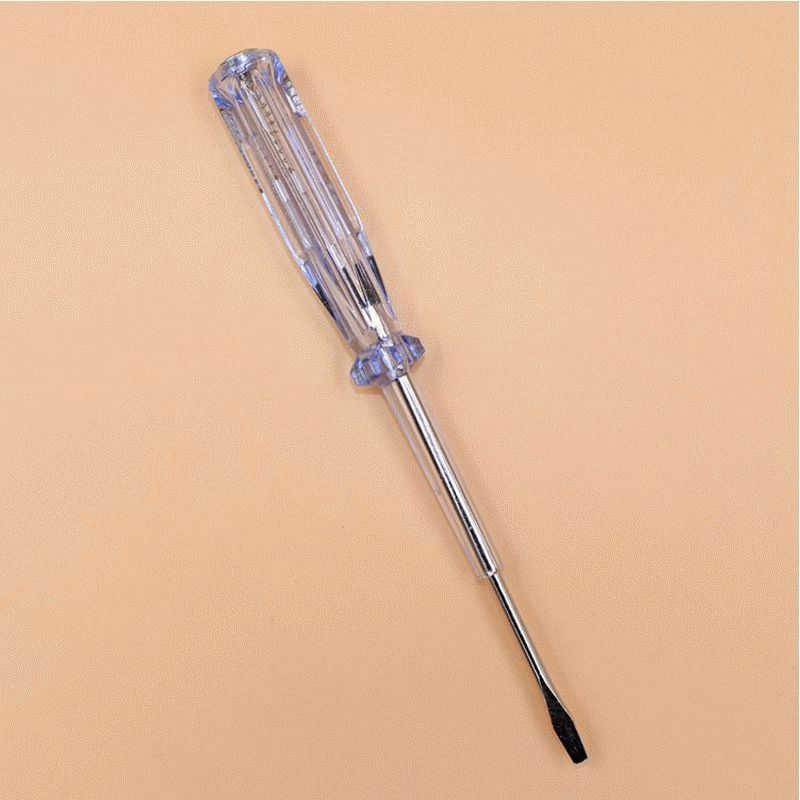

Современные отвертки-индикаторы избавят от головной боли человека, пытающегося осмыслить, как определить фазу, ноль, землю. Замечены сложности, расскажем ниже. Для тестирования применяется сигнал, генерируемый отверткой. Понятно, внутри стоят батарейки. Старая советская отвертка-индикатор на базе единственной газоразрядной лампочки негодна. Позволит безошибочно определить фазу. Следовательно, другая цепь – ноль или земля.

Правильно определить фазу

Провода трехжильные

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль – искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (к примеру, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

Объясним происходящее. Тело человека наделено емкостью. Не столь велика, хватает пропустить мизерный ток. Фаза начинает колебания, электроны идут в сеть и обратно. Создается небольшой ток. Размер сильно ограничен резистором, убиться, взявшись рукой за контактную площадку отвертки-индикатора, другой за трубу снабжения водой непросто. Обнаружить при помощи инструмента непосредственно землю невозможно.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:

Определение положения фазы по цвету изоляции жил провода

Нулевой рабочий провод снабжен синей изоляцией, земля желто-зеленая. Соответственно, на фазу приходится красный (коричневый) цвет. Правило может грубо нарушаться. Дома старой застройки часто оснащались проводами двух жил. Цвет изоляции в каждом случае белый. Отдельные устройства, наподобие датчиков освещенности или движения, имеют другую раскладку. К примеру, нулевой провод черный. Здесь приготовьтесь смотреть руководство по эксплуатации, вариантов раскладки бесчисленное количество.

Найти нулевой провод в квартире

По правилам, корпус подъездного щитка заземлен. Выполняется при помощи солидных размеров клеммы, затянутой мощным болтом в домах старой постройки, жителям современных зданий проще ориентироваться количеством жил. Нулевая шина имеет самое большое число подключений, фазы разводятся по квартирам (добрые электрики вешают стикеры А, В, С; злые – не вешают). Легко проследим по раскладке автоматов защиты, счетчиков.

Штекер 230 вольт Великобритании

В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены разукрашенной изоляцией. Обратите внимание – если в доме обустроено заземление, жил на входе минимум 5. Корпус щитка сажается на желто-зеленую. Нулевой провод послужит отводу рабочего тока от приборов (замыкает цепь). Объединение ветвей на стороне потребителя запрещено. Вот тройка правил, помогающих разобраться в подъездном щитке (обратите внимание, по правилам, жилец туда не должен казать носу вовсе – предупредили):

Автомат защиты рвет фазу. Встречаются двухполюсные модели, используются сравнительно редко для помещений с особой опасностью (санузел). Поэтому по положению провода удастся сказать: это фаза. Потом стоит автомат вырубить, жилу прозвонить на стороне квартиры. Однозначно даст положение фазы.
Напряжение меж нулевым проводом, любой фазой составляет 230 вольт. По ключевому признаку выделим жилу, на другую дающая указанную разницу. Разброс меж фазами составляет 400 вольт. Значения процентов на 10 выше, российские сети стараются соответствовать европейским стандартам.
Токовыми клещами измерим значения на жилах. По каждой фазе проявится значение, сумма которых (по трем) должна течь обратно в сеть по нулевому (либо подходящему фазному). Заземление редко используется, ток здесь близкий нулевому при равномерной загрузке веток. Место, где значение больше всего, традиционно является нулевым проводником.
Клемма заземления распределительного щитка на виду. Признаку поможет найти нулевой провод в домах с NT-C-S. В других случаях сюда подводится заземление.

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Напоминаем, рассматривались случаи, когда под рукой нет отвертки-индикатора, зато присутствуют токовые клещи, мультиметр. Затем до входа в квартиру обнаруживают землю, фазу, нулевой провод, домашняя сеть прозванивается. Жилы три, методика лежит на поверхности: меж фазой и другим проводом разность потенциалов составит 230 вольт. Обратите внимание, методика непригодна в других случаях. К примеру, разница напряжений меж двумя одинаковыми фазными жилами составляет круглый нуль. Тестером измерить и определить сложно.

Добавим другой способ – промышленностью запрещен. Лампочка в патроне с двумя оголенными проводами. При помощи инструмента находят фазу, возможно жилу замыкать на заземление. Нельзя использовать водопроводные, газовые, канализационные трубы, прочие инженерные конструкции. По правилам, оплетка кабельной антенны снабжена занулением (заземлением). Относительно нее допустимо тестером (запрещенной стандартами лампочкой в патроне) находить фазу.

Для решительных людей порекомендуем пожарные лестницы, стальные шины громоотводов. Нужно зачистить металл до блеска, звонить на участок фазу. Обратите внимание, далеко не все пожарные лестницы заземлены (хотя обязаны быть), шины громоотводов 100%. Если обнаружите столь вопиющий произвол, обратитесь в управляющие организации, при отсутствии реакции – сообщите государственным инстанциям. Указывайте нарушение правил защитного зануления зданий.

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Когда нельзя понять, какого цвета провода, полезно пользоваться отверткой-индикатором. Инструкция диковинки на батарейках говорит: удастся при помощи щупа найти землю. Спешим огорчить читателей – любой длинный проводник определяется ложно. Разорванная в области пробок фаза, нулевой провод, настоящая земля – ответ один. Не каждая отвертка-индикатор способна выполнять функции одинаково эффективно. Смысл операции следующий:

Отвертка-индикатор

Активная отвертка-индикатор способна обнаружить длинный проводник путем излучения туда сигнала, ловли отклика.
На практике при плохом качестве контактов волна быстро затухает. Отвертка-индикатор показывает наличие земли на разомкнутой пробке фазы.
Для определения земли существует условие – нужно пальцем коснуться контактной площадки. В этом разница меж активной и пассивной отвертками-индикаторами. В первой возможно по этому принципу найти фазу, во второй правильное определение происходит при условии отсутствия контакта с данной областью.

Современная отвертка-индикатор на расстоянии позволит судить, течет ли по проводу ток. Существует специальный дистанционный режим. Обычно даже два: повышенной и пониженной чувствительности. Позволит отсеять неиспользуемую часть проводки. Допустим, известны случаи: строители заводили в дом две фазы вместо одной, путали местами. Пользоваться проводкой нужно с большой осторожностью.

Хочется отметить, на практике измерить сопротивление проводки, прозвонить непросто. Гораздо удобнее определять наличие фазы. Нет опасности сжечь китайский тестер (бывает временами при попытках измерить сопротивление жилы под током). Следует также знать, низкоомные цепи определяются с ошибкой. К примеру, большинство тестеров при прямом замыкании щупов не дают нуль шкалы. Зато если не получится определить землю при помощи активной отвертки-индикатора, плохие контакты – запросто. Если при выключенных пробках огонек горит с пальцем, прижатым к контактной площадке, время задуматься о покупке нового автомата распределительной коробки, скрутки замените современными колпачками.

Красный – фаза.
Синий – нулевой провод.
Желтый – земля.

Обычно водорастворимая краска смывается с трудом. Цвета электрических проводов допустимо проставить колерами принтеров. Приведенная выше система не одинока, часто встречается. В продаже найдем черный цвет. Можете использовать, как заблагорассудится. Обозначение проводов выполняется один раз навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится вознамерившимся отчистить руки (не всегда просто выходит на практике). Напоследок – старайтесь не заляпать одежду.

При ремонте электрической проводки, или ее обслуживании часто может потребоваться определить какой провод подключен к нулю, а какой к фазе. Это требуется для установки выключателей или коммутации другого электрооборудования. Прежде, чем рассказать, как определить ноль и фазу, расскажем о связанных с этим предрассудках.

Наиболее распространенные заблуждения

Приведем часто встречающиеся заблуждения, связанные с определением нулевого и фазного провода:

В качестве примера такого оборудования можно привести контролер, управляющий работой газового котла. При индикации ошибки «недостаточно напряжения» требуется поменять полярность.

Подобная проблема может возникнуть на генераторе импульсов, а также при подключении лабораторного измерительного оборудования;

если в кабеле три жилы, и одна из них разноцветная, то она является заземлением. Никогда нельзя быть уверенным в этом, особенно учитывая, какая была неразбериха с ГОСТами в последнее десятилетие прошлого века. Поэтому лучше всегда проверять кабель.

Цветовая маркировка

Чтобы в дальнейшем не утруждать себя поиском нуля и фазы, необходимо придерживаться единого стандарта, прописанном в ГОСТе Р 50462-92.

В таблице показано каким цветом обозначается тот или иной провод.

В старых домах проводка может быть выполнена одноцветным проводом. Если у вас подобная ситуация, рекомендуем промаркировать выводы электропроводки при помощи термоусадочных трубок.

Ненужно доверять цветовой маркировке, если у вас возникли малейшие сомнения. Лучше лишний раз убедиться в соответствии назначения проводов цветам.

Самые доступные и распространенные способы

Наиболее простой способ, который позволяет точно определить фазный и нулевой провод, выполняется индикаторной отверткой. Ее можно купить или собрать самостоятельно. Схема такого устройства несложная, она представлена на рисунке ниже.

Обозначения на схеме:

А – контактная пластина;
B – жало детектора;
R1 – сопротивление с номиналом от 1,5 до 2МОм, мощностью от 0,5Вт;
HG1 – любой тип неоновой лампы.

Видео инструкция: определение фазы и ноля индикаторной отверткой

Компактные размеры используемых деталей позволяют собрать устройство в корпусе шариковой ручки. Промышленные образцы напоминают внешним видом небольшую отвертку.

Определение подключения провода к фазе или нулю фазы (в двухпроводной электроцепи) производится по ниже описанному пошаговому алгоритму :

проводка обесточивается;
с проводов, подлежащих тестированию, снимается защитный слой изоляции (одного сантиметра будет достаточно);
включаем электричество, поскольку определить ноль, если фаза отключена, не получится;
жалом пробника поочередно проверяются два провода, прикасаясь при этом к контактной пластине индикатора, как это показано на фото;
если неоновая лампочка засветиться, тестируемая жила является – фазой электрической цепи.

В розетке индикатор напряжения срабатывает на два контакта

Ситуация, когда пробник определяет две фазы в розетке и не видит ноль, может озадачить начинающего электрика. Дело еще более запутается, если замерить разность потенциалов мультиметром или тестером. Они покажут что напряжение отсутствует. Это характерные признаки обрыва ноля.

Заметим, что при внешних признаках отсутствия напряжения в электропроводке (по показаниям мультиметра) можно получить довольно ощутимый удар током. Именно поэтому нельзя пренебрегать пробником напряжения.

Для решения этой проблемы достаточно устранить обрыв нулевого провода, если вы не знаете как это сделать, лучше перепоручите эту работу профессиональным электрикам.

Способы для трехжильной проводки

В этом случае третьим проводом будет заземление. Фаза без труда находится пробником (как это сделать было описано выше). Чтобы найти ноль и землю, для их определения следует воспользоваться мультиметром или тестером.

Порядок действий должен быть следующим:

при помощи пробника определяем фазу;
измеряем напряжение между фазой и оставшимися двумя проводами;
разность потенциалов между нулем и фазой будет в районе 220В, напряжение между землей и фазой будет меньше этого значения.

Собственно, имея мультиметр, можно определить землю, ноль и фазу без индикатора напряжения. Расскажем, как это сделать, пользуясь моделью M820D.

Для этой цели необходимо выставить диапазон измерений переменного тока больше 220В. Щупы подключаются к гнездам V и СОМ (показаны на фотографии ниже).

Поочередно меряем напряжение между тремя проводами, там где будет около 220В, одна жила — фаза, вторая – ноль. Соответственно, третий провод – земля.

Видео: определение фазы и ноля индикаторной отверткой и мультиметром (2 способа)

Нет необходимых приборов

В домашнем хозяйстве должен быть как минимум пробник напряжения, но если его нет не расстраивайтесь, существуют способы определить землю, ноль и фазу без приборов.

Все что от вас потребуется, это сделать контрольную лампу, примерно такую, как изображена на фото. Лампа должна работать от 220В и быть не слишком мощной (чтобы не слепить глаза).

Вариантов реализации данного устройства множество, главное – обеспечить надежную изоляцию в местах крепления проводов к лампе и щупов. Естественно, если потребуется протестировать провода в коробке на потолке, необходимо сделать щупы соответственной длины.

Для определения фазы достаточно один контакт такого пробника подключить к испытуемому проводу, а второй к заземлению. В качестве последнего могут выступать металлические трубы отопления или холодной воды. Место на трубе, к которому будете прикасаться щупом контрольной лампы, необходимо предварительно зачистить.

Провод, при прикосновении к которому лампа будет светиться, и будет фазой.

В интернете опубликовано много видео, как определить фазу, не пользуясь никаким специальным оборудованием. Например, при помощи сырой картошки или водопроводной воды. Мы хотим предупредить, что повторение таких сомнительных опытов может нанести существенный урон вашему здоровью.

Как определить ноль и фазу, причем сделать это с максимальной безопасностью, мы рассказали, поэтому нет необходимости в изобретении новых способов.
