Правила установки УЗО – устройство защитного отключения
Правила сформулированы по мере их значимости и обязательности к исполнению. Список ранжирован от обязательных до рекомендательных.
2. Устанавливается УЗО в этажном или ;
3. УЗО без встроенной защиты должны устанавливаться вместе с автоматическими выключателями (). Автоматические выключатели защитят УЗО от перегорания во время перегрузки и короткого замыкания;
4. УЗО не устанавливается на группу электропроводки без автомата защиты. Ток отключения автомата защиты должен быть не более номинального тока УЗО. Например, УЗО на 40 Ампер, должно защищаться автоматическим выключателем на 36 Ампер, в крайнем случае, на 40 Ампер;
5. Автомат защиты в цепи с УЗО может быть как однополюсным (на фазу) так и двухполюсным (фаза+ноль) и устанавливаться он должен до УЗО со стороны подачи электропитания;

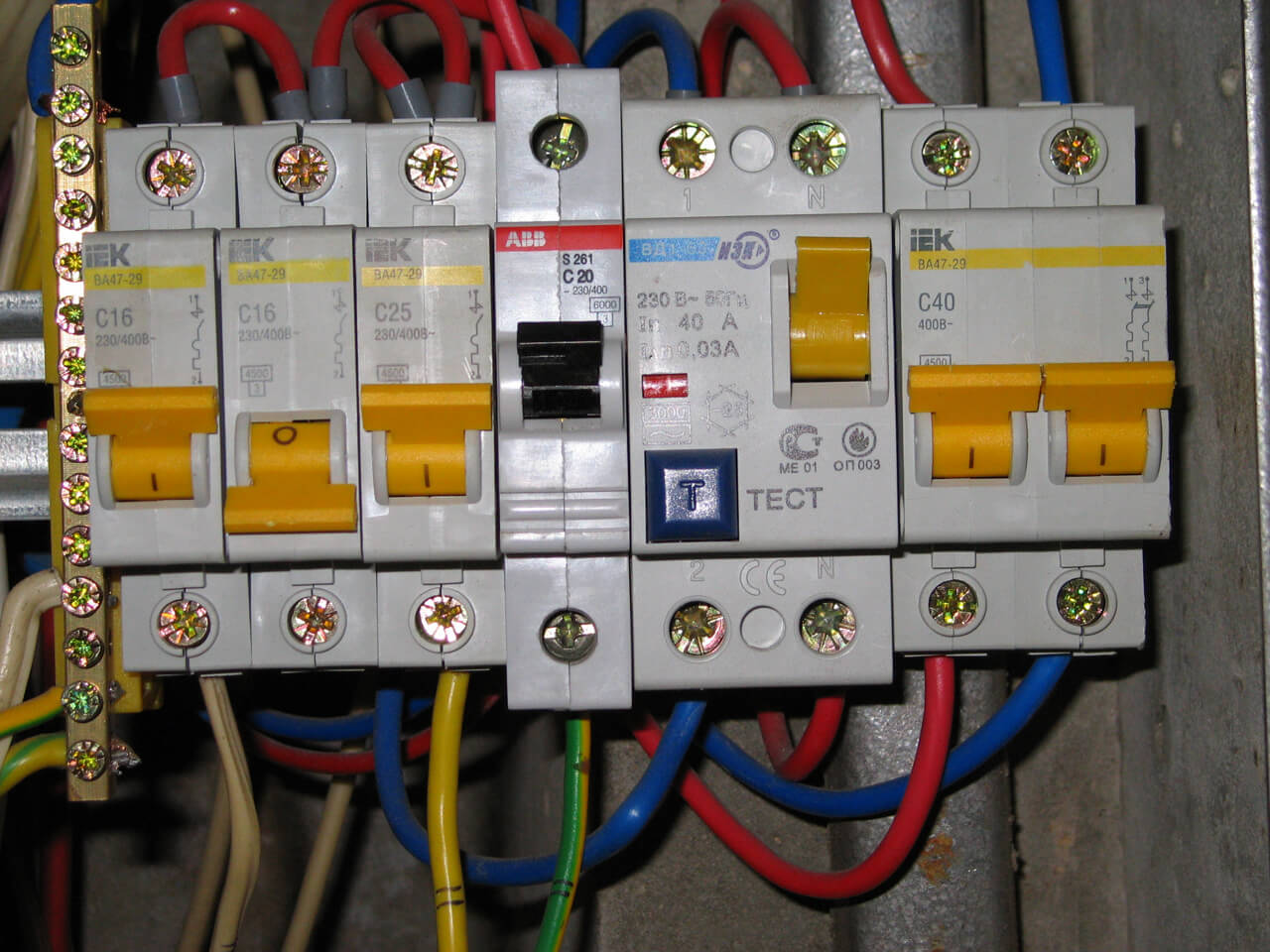

Пояснения к схеме: УЗО 3 защищено автоматом 1 и установлено для трех групп с автоматами защиты 4, 5, 6.
6. Можно установить одно УЗО на несколько при условии, что каждая из групп будет защищена отдельным автоматом защиты;
7. Если вы планируете установку нескольких УЗО, то для каждого УЗО, на выходе, нужно установить свою нулевую шину, отдельную от других;
Еще правила
Можно было сказать о запрете зануления корпусов приборов и контактов «земля» силовых розеток в зоне действия УЗО. Но скажу иначе: Забудьте про зануление в квартире и доме. Это опасно, неэффективно и не нужно. Если в доме «чистая» система заземления TN-C забудьте про УЗО и зануление.
Для электроцепей мокрых помещений (ванная и т.п.) установка УЗО с током отключения не более 30mA обязательно. Лучше поставить УЗО с током отключения 10mA;
Лучше установить УЗО 30mA на отдельные бытовых приборов, контактирующих с водой (стиральная машина, посудомойка);
Нельзя путать клеммы УЗО ноль (N) и фаза (L). Клемма N двухполюсного УЗО находится справа устройства и обычно, помечена соответствующей буквой;
Для ввода можно использовать, как верхние, так и нижние клеммы устройства. Но для порядка и однообразия монтажа, советую делать классический монтаж: ввод вверху, вывод внизу устройства;
Повторюсь, каждое УЗО цепи должно иметь свою нулевую колодку. Все рабочие нулевые провода этой группы, подсоединяются к этой колодке, а не к основной нулевой колодке сети. То есть, поставили УЗО сразу к ней свою нулевую колодку. Исходящий ноль от УЗО завели на эту колодку и к ней же все нули этой группы;
Практически в жизни каждого человека приходит то время, когда он начинает раздумывать над обеспечением должной своего жилья, здоровья и жизни. Но для того, чтобы защитить себя и собственное жилье нужно максимально сознательно подходить к решению данного вопроса. Надо уделить особое внимание электрической проводке в доме, потому что от нее во многом зависит безопасность. Надо очень тщательно подходить к выбору проводки. Нельзя в таком деле принимать поспешных решений
В настоящее время практически в каждой квартире и доме используется огромное количество разнообразных предметов бытовой электрической техники. Чем большим будет ее количество, тем более существенной будет нагрузка на электрический кабель.
Если не использовать специальные устройства защиты, существует вероятность возникновения неприятных проблем. Практически каждый материал способен с течением времени придти в негодность. Это же самое можно сказать и о наружной проводке, внутреннем проводе, который находится непосредственно в корпусе электрического прибора. С течением времени постепенно теряются изолирующие свойства. Поэтому могут появляться утечки электроэнергии, что в свою очередь выступает в качестве прямой угрозы для жизни человека. Важно избежать проблем такого типа. Для этого необходимо просто начать использовать специальные защитные устройства. Одним из основных устройств данного типа, которое в последнее время становится все более популярным, является УЗО, то есть устройство защитного отключения.
Зачем нужно устанавливать в квартире УЗО?
Не очень сложно понять из названия устройства, что оно создано для обеспечения надлежащего уровня защиты каждого живого существа, чтобы оно не было поражено действием со стороны электрического тока. Еще оно позволяет эффективно предотвращать возможность возгораний электрической проводки в результате ее перегрева, а также разнообразных неисправностей.
Ранее отмечалось, что вполне может произойти нарушение целостности внутренней электрической цепи приборов. Существует несколько основных причин данного факта, среди которых можно отметить повреждения температурного характера, механическое воздействие, а также элементарное старение изоляции электропроводки. Время ничего не щадит и проводка не является исключением из общих правил.
Если устройство защитного отключения отсутствует, то практически каждая из вышеописанных причин может нанести вред человеку. Существует вероятность потери не только лишь собственного жилища из-за возгорания, но также есть и определенный риск гибели под напряжением. Электрический удар вполне может спровоцировать фибрилляцию сердца. И если рядом не окажется никого, кто сможет придти на помощь, что это грозит чрезвычайно существенными последствиями.
Безусловно, в таком случае существенная роль отводится также и собственному сопротивлению человека. Чем более высоким оно будет, тем меньшее количество шансов будет остаться в живых. Вряд ли есть какая-то необходимость в таком риске для своего здоровья. Лучше обезопасить себя и всех людей, проживающих в доме или квартире, от такого потенциального повреждения. Для этого просто нужно установить в жилище устройство для защиты. Не стоит скупиться, потому что оно представляет собой своеобразный залог здоровья и безопасности от повреждений током.
Можно привести конкретный пример. Когда работает стиральная машинка, а на фазном проводе была повреждена изоляция. Все это касается корпуса. В итоге последний оказывается под определенным напряжением. Если человек будет стоять на влажном полу и случайно прикоснется к металлической части стиральной машинки, то образуется цепь и ток пройдет через человека, уходя в землю. УЗО поймет, что здесь что-то не так, что не весь ток вернулся, и отключит напряжение практически мгновенно. Это и позволит сохранить жизнь человеку. Конечно, человек наверняка ощутит некоторый дискомфорт, например незначительное покалывание, но останется живым.
Как работает УЗО?
Ключевой задачей данного устройства является обеспечение защиты человека от поврежденного прибора, часть которого может обладать опасным потенциалом. Фаза и ноль от непосредственного источника питания подключаются на верхние клеммы устройства, а на нижние подключается ноль и фаза, идущие на нагрузку. В данном случае электрический ток течет от источника питания, проходя на прибор через УЗО, после чего он через УЗО опять возвращается в сеть. Можно сделать вывод исходя из этого, что УЗО представляет собой своеобразный контролер, следящий за силой тока на «входе» и «выходе». Тогда, когда показатели на входе и выходе устройства являются разными, то где-то есть утечка. Устройство защитного отключения реагирует на такую утечку крайне оперативно. Обычно на срабатывание и отключение тратится порядка 0.04 секунды.
В адекватно функционирующей электрической сети значительной разницы между входящим и выходящим токами не должно быть. Если объем тока, который входит и выходит, будет одинаковым, то не произойдет никакого отключения. Однако в том случае, когда ток находит иную дорогу для выхода, УЗО в обязательном порядке отключится, остановив подачу электропитания.
Надо также не забывать и о том, что прибор может в значительной степени повысить уровень безопасности электрических установок, однако не в состоянии ликвидировать риск поражения электрического типа либо же пожара. Устройство не может среагировать аварийные ситуации, когда не происходит никаких утечек тока. К примеру, это может быть короткое замыкание либо же перегрузка. Вот на них устройство среагировать не сможет.
Для защиты человека от токовых поражений используется устройство, показатели нормального тока которого варьируется в пределах от 10 до 30 мА. Это обусловлено тем фактором, что ток большего значения может быть летальным для человеческого организма.
В настоящее время изготовители производят УЗО с показателями номинального тока утечки в 100, 300 и 500 мА. Каждый наверняка знает о том, что при силе тока 50 мА у человека не будет возможности освободиться от провода без помощи посторонних. А если значение достигнет 80 мА, то последует моментальная смерть. В действительности для обеспечения нормальной защиты от поражения током УЗО не используется. Оно должно выполнять немного другую задачу.
Необходимость использования устройства с номиналом от 100 мА и более обусловлена тем, что почти в любой системе электрического питания есть так называемые «блуждающие» токи. То есть случается утечка естественных токов. Практически нигде нет идеальной изоляции, из-за чего обычно есть естественная утечка тока.
Устройства защитного отключения, которое рассчитано на показатели утечки в 300 мА, дают возможность исключить возможность возникновения пожара. К примеру, в случае длительной утечки тока с параметрами от 200 до 500 мА будет выделяться значительное количество тепловой энергии, которой может вполне хватить для воспламенения близко находящихся материалов.
По этой причине УЗО первым делом используется для гарантии противопожарной защиты. Устройство с таким номиналом позволяет обеспечить резерв основных УЗО. Они обычно устанавливаются на входе в помещение.
Современные квартиры и частные дома оборудованы большим количеством различной бытовой техники. В связи с этим на первый план выходит защита людей от поражения электрическим током. Основными первоочередными защитными мероприятиями является установка традиционных автоматических выключателей - автоматов и устройств защитного отключения - УЗО. Однако в каждом конкретном случае, при наличии одно- или трехфазных сетей, появляются вопросы технического характера, например, УЗО без заземления, работает или нет? Во многих домах старой постройки заземление отсутствует, поэтому возможность использования защитных устройств в этих условиях приобретает особую актуальность.
Нужно ли заземление для УЗО
Очень многие хозяева жилья уверены, что защитное устройство будет правильно работать лишь при наличии трехпроводной электрической цепи, с проводниками фазы, нуля и заземления. По этой же причине часто возникает вопрос, УЗО или заземление что лучше. Для того чтобы дать правильный ответ, необходимо разобраться в назначении каждого из них.
Известно, что основной функцией УЗО является отключение оборудования при появлении токовой утечки на корпус. Таким образом, удается избежать поражения человека электротоком. Заземление устанавливается с той же самой целью, только работает оно по другой схеме. Когда электрический ток появляется на нетоковедущих частях, за счет заземления создается короткое замыкание. В результате, происходит срабатывание максимальной токовой защиты автомата и обесточивание оборудования.
Следовательно, оба метода защиты могут применяться отдельно, а при необходимости и совместно, дополняя друг друга. Поэтому обязательной установки заземления при использовании УЗО не требуется и защитное устройство может применяться даже в двухпроводной однофазной сети, в которой отсутствует штатное заземление. Данный вывод подтверждается и конструкцией самого прибора, где имеются фазные и нулевые клеммы, а отдельная клемма для заземляющего провода отсутствует. На это следует обратить особое внимание, поскольку заземление в обязательном порядке устанавливается лишь в домах современной постройки.
В старых же домах, построенных еще во времена СССР, до сих пор используются двухпроводные сети, без проводника заземления. В таких случаях, защитные устройства особенно необходимы. Вся разница в срабатывании УЗО с заземлением и без заземления, состоит лишь во времени срабатывания. При наличии заземления срабатывание происходит практически мгновенно. УЗО без заземления срабатывает только в момент касания корпуса прибора, находящегося под напряжением. Поэтому степень защиты получается уже не такая надежная, как в первом варианте, но тем не менее, даже в этом случае УЗО защищает от неприятных последствий поражения электротоком.
Как работает УЗО с заземлением
Устройство защитного отключения выбирается в соответствии с конфигурацией сети, где планируется его установка. Следует сразу же определить наличие или отсутствие заземляющего проводника РЕ. В современных зданиях он изначально предусматривается проектом. На объектах старой постройки до сих пор используется схема PEN, предусматривающая совмещение защитного проводника с нулевым проводом.
Монтаж подключение с землей считается более эффективным, поскольку отключение цепи в данном случае происходит, сразу же при появлении . В схеме PEN, как уже отмечалось, отключение происходит лишь после непосредственного контакта человека с оборудованием.
Если заземление в цепи все же имеется, то перед монтажом защитного устройства следует уточнить его тип. Например, схема TN предполагает глухое заземление нейтрали источника питания. Ее разновидностью является , совмещающая в едином проводе нулевые рабочий и защитный проводники во всей электрической цепи. Этот простой и недорогой вариант обладает существенным недостатком: в случае обрыва PEN-проводника, при наличии собственного заземления прибора, возникает опасность перехода всего потенциала на его корпус и появления на нем напряжения такого же, как во всей цепи.
Иногда электрики пользуются перемычкой, замыкающей нейтраль и заземляющую клемму в розетке. Подобная схема считается неправильной и опасной из-за высокой вероятности поражения током. Когда PEN-провод обрывается, УЗО не будет срабатывать, а на корпусе прибора возникнет опасное напряжение. Избежать поражения можно только случайно: человек в момент контакта с токоопасным корпусом должен также касаться и заземляющего контура, например, труб водопровода или отопления.
Самой надежной для подключения УЗО считается схема TN-S, где подключение нулевого защитного проводника выполняется отдельно. С нейтралью он объединяется лишь в источнике питания, благодаря чему обеспечивается максимальная защита и практически полностью исключается вероятность поражения электротоком. Даже, если произойдет обрыв нейтрального или заземляющего провода, все приборы в цепи будут работать и далее. Опасное напряжение на корпусах не появится, так как произойдет переход потенциала на другой, оставшийся провод. При сразу двух проводов, все приборы и сама цепь не будут представлять опасности для людей, поскольку электричество полностью отключится.
Существует еще одна так называемая промежуточная схема подключения TN-C-S, когда нейтральный и заземляющий провода могут объединяться лишь на отдельных участках и приобретают свойства PEN-проводника. В этом случае монтаж УЗО является обязательным, иначе цепь вообще останется без защиты.
Будет ли работать УЗО без заземления
Работа защитного устройства в двухпроводной сети происходит в особых условиях. Поэтому у многих хозяев возникает вопрос, сработает ли УЗО без заземления и обеспечит ли защиту от поражения электротоком? Для того чтобы получить ответ, необходимо проследить весь механизм срабатывания. При наступлении пробоя на корпус оборудования, мгновенного срабатывания УЗО не произойдет, поскольку заземление отсутствует и токовой утечке нет пути для дальнейшего прохождения. Одновременно, на корпусе прибора образуется потенциал, опасный для здоровья и жизни человека.
В момент касания корпуса, путь токовой утечки на землю будет проходить через человеческое тело. Через определенный промежуток времени значение тока станет равным порогу срабатывания УЗО и лишь тогда произойдет отключение с прекращением подачи тока на неисправный прибор. Время нахождения человека под воздействием тока будет зависеть от уставки срабатывания защитного устройства. Несмотря на довольно быстрое отключение, этого вполне хватает для получения серьезной электротравмы. При наличии заземления УЗО сработало бы сразу же после утечки тока и отключило бы прибор еще до соприкосновения с ним человека.
Таким образом, УЗО без заземления может быть подключено, однако такая схема не гарантирует 100-процентную безопасность. Тем не менее, в домах старой постройки все еще используются двухпроводные сети, а их переоборудование на более современные трехпроводные сети не всегда возможно с технической точки зрения. Поэтому во многих случаях УЗО является единственным вариантом защиты людей и бытовой техники. При использовании вместе с устройствами защитного отключения должны обязательно устанавливаться автоматические выключатели, отключающие сеть при перегрузках и коротких замыканиях.
Как подключить УЗО в квартире без заземления - Схема №1
Единственное защитное устройство устанавливается на входе и охватывает своим действием всю проводку, имеющуюся в квартире. В распределительный щиток напряжение поступает через вводный кабель. Далее оно подходит к двухполюсному автомату, а затем - к УЗО. После этого выполняется установка автоматов на отходящие линии.
Существенным плюсом считается низка стоимость такой схемы из-за применения только одного защитного устройства. Все приборы могут быть компактно размещены даже в небольшом распределительном щитке. Но, существенным недостатком подобного отключения будет срабатывание УЗО при утечках тока, в результате чего окажется обесточенной вся квартира.
Схема №2
Работа УЗО без заземления может осуществляться еще по одной схеме. В этом случае защитные устройства устанавливаются не только на входе, но и на каждой отходящей ветви. Вводное УЗО монтируется так же, как и в предыдущем варианте, а все остальные устанавливаются после автоматов, защищающих отходящие линии. Общее количество защитных устройств будет зависеть от конкретной конфигурации домашней сети. Нередко к защите отдельно подключаются водонагреватели, электроплиты, посудомоечные и стиральные машины.
Таким образом, при токовой утечке на какой-либо линии, произойдет срабатывание УЗО, установленного именно на этой линии. То есть на всех остальных участках квартиры напряжение не исчезнет, и остальное оборудование продолжит свою работу. Единственным недостатком данной схемы являются большие размеры распределительного щитка, необходимого для размещения большого количества УЗО и автоматов. Кроме того, сами защитные устройства стоят недешево.
Нередко возникает вопрос о необходимости установки вводного УЗО, если обеспечена защита каждой линии. Дело в том, что отходящее защитное устройство может по той или иной причине не сработать при токовой утечке. В этом случае вводное УЗО служит страховкой и через определенное время отключит всю сеть.
УЗО в системе TN-C
Очень часто возникают вопросы о возможности подключения УЗО в системе заземления TN-C и его эффективности. Варианты данной системы могут быть трехфазными с четырьмя проводами или однофазными - двумя проводами. В первом случае провода состоят из трех фазных и одного нулевого, а во втором - из двух проводников фазы и нуля.
Большинство специалистов безоговорочно рекомендуют установку защитных устройств в таких системах, поскольку именно они срабатывают при токовых утечках, опасных для человека. Однако существует так называемая «оппозиция», по мнению которой установка УЗО в системе TN-C не только неэффективна, но и опасна. Это связано с тем, что защита срабатывает лишь при непосредственном касании токоведущих частей, а не заранее, с появлением тока утечки. Кроме того, в домах со старой проводкой такие устройства будут отключаться без видимых причин.
Большинство электриков и хозяев квартир выступают все-таки за установку УЗО. Оно в любом случае не будет бесполезным и в нужный момент сработает, спасая здоровье или даже саму жизнь. Защитное устройство существенно повышает электробезопасность и делает жизнь проживающих людей более спокойной.
Рано или поздно человек начинает задумываться о безопасности своего жилья, своей жизни. Чтобы защитить себя и свое жилье необходимо основательно отнестись к решению этого вопроса. Особого внимания в доме требует электрическая проводка, к выбору, которой стоит подойти с особой тщательностью.
Сейчас в каждом доме имеется целый арсенал различной бытовой электротехники. И чем больше ее количество, тем больше нагрузка на электрический кабель.
При отсутствии устройств защиты, это может привести к беде. Любой материал со временем приходит в негодность. Это касается и наружной проводки, и внутреннего провода, расположенного в корпусе электроприбора. Изолирующие свойства с течением времени теряются. Возникает утечка электроэнергии, а это является прямой угрозой для жизни человека.
Чтобы избежать неприятностей, достаточно прибегнуть к использованию защитных устройств. Одним из таковых считается УЗО - устройство защитного отключения .
Зачем нужно узо устанавливать в квартире
Из названия устройства становится ясно, что оно предназначено для защиты любого живого существа от поражающего действия электрическим током. А также предотвращает возможность возгорания электропроводки из-за ее перегрева, различных неисправностей.
Как отмечалось ранее, целостность внутренней электрической цепи прибора может нарушиться. Причин этому несколько:
- механическое воздействие;
- температурное повреждение;
- старение изоляции электропроводки.
Так вот, при отсутствии устройств защитного отключения, любая из этих причин может нанести непоправимый вред человеку. Можно потерять не только свое жилище, но и погибнуть, попав под напряжение. Электрический удар способен повлечь за собой фибрилляцию сердца.
Конечно, здесь большую роль играет и собственное сопротивление человека. Чем оно выше, тем больше шансов остаться в живых. Только скажите, надо ли рисковать своим здоровьем? Не проще ли просто установить необходимую защиту и наслаждаться жизнью? Вы все еще сомневаетесь для зачем нужно УЗО в квартире ?
Рассмотрим на примере. Во время работы стиральной машины повредилась изоляция на фазном проводе, и он касается корпуса. Корпус электроприемника в итоге этого оказался под напряжением.
Человек, стоящий на влажном полу, прикоснулся к металлической части машинки. В результате по образовавшейся цепи, ток через человека уходит в землю. УЗО, «почувствовав», что не весь ток вернулся, тут же отключает напряжение, тем самым спасая жизнь человеку.
Несомненно, человек почувствует незначительное покалывание, однако, останется живым.
Как работает УЗО?
Основной его задачей является - защита человека от поврежденного прибора, корпус которого имеет опасный потенциал. На верхние клеммы УЗО подключается фаза и ноль от источника питания, на нижние клеммы фаза и ноль которые идут на нагрузку. Электрический ток в этом случае протекает от источника питания, проходит через УЗО на электроприбор, затем снова через УЗО возвращается в сеть.
Отсюда делаем вывод, что УЗО - это некий контролер, который контролирует силу тока на «входе» и «выходе». Если токи на входе и выходе УЗО не равны между собой значит где то есть утечка. На эту утечку устройство защитного отключения очень быстро реагирует и за время около 0.04 сек срабатывает и отключается.
Проще говоря, в нормально функционирующей электросети существенной разницы по величине между входящим и выходящим токами, которые проходят через УЗО быть не должно. Если количество уходящего и возвратившегося тока одинаково, то отключения не будет. Но если ток нашел другую дорогу, и часть его «утекла», УЗО обязательно отключится и прекратит подачу электропитания.
В то же время нужно помнить, что УЗО способно значительно улучшить безопасность электрических установок, но оно не в силах полностью устранить риск электрического поражения или пожара. УЗО не реагирует на аварийные ситуации, если они не сопровождаются утечкой тока. Например, такие как, короткое замыкание и перегрузка.
Зачем нужно УЗО на 100 мА или применение УЗО для защиты от пожаров
Для защиты человека от поражения током устанавливают УЗО с номинальным током утечки порядка 10 – 30 мА. А почему? Да все просто, потому что ток большего значения может стать для человека летальным.
Но фирмы производители выпускают устройства защитного отключения с номинальным током утечки в 100, 300 и да же 500 мА. Вы не задумывались о том, с таким номиналом.
Всем известно, что при силе тока 50 мА человек без помощи посторонних не сможет освободиться от электрического провода. А значение равное 80 мА приводит к мгновенной смерти. В чем выражается потребность установки устройств высоких номиналов? На самом деле для защиты от поражения током такие УЗО не применяются, их задача немного другая.
Необходимость применения УЗО с номиналом от 100 мА и выше связана с тем, что в практически каждой системе электропитания присутствуют «блуждающие» токи. Иными словами, происходит утечка естественных токов. В любом устройстве нет идеальной изоляции, всегда присутствует естественная утечка тока.
Даже в проводах, которые используются для монтажа электропроводки, есть естественная утечка и тем она больше чем длиннее проводка. Если установить УЗО с номиналом 30 мА на большой дом скажем 2-х, 3-х этажный, то оно от естественной утечки токов будет попросту ложно срабатывать .
Устройства защитного отключения, рассчитанные на ток утечки 300 мА, позволяют предотвратить возникновение пожара. Например, при продолжительной утечки тока, равного 200-500 мА выделяется такая тепловая энергия, которой вполне хватит, чтобы воспламенить близко находящиеся материалы и привести к пожару.
Поэтому основная задача данного типа защитного устройства состоит в противопожарной защите. Также УЗО с номиналом 100 мА – 500 мА обеспечивают резерв основных УЗО. Их установку производят на вводе в помещение.
Смысл работы заключается в следующем: сначала отключаются УЗО с низшим номиналом, но если по какой то причине оно не отключилось (например из-за неисправности) и утеска продолжается, то через время срабатывает вводное.
Установив устройство защитного отключения - вы тем самым сбережете жизнь и здоровье своих близких!
Устройство защитного отключения (УЗО) — это электрический низковольтный аппарат, который служит для автоматического отключения защищаемого участка электрической цепи в случае возникновения дифференциального тока величины, превышающей допустимое значение для данного аппарата. Также можно встретить такую аббревиатуру, как ВДТ — это выключатель дифференциального тока, то есть фактически то же самое. В этой статье мы рассмотрим с читателями , какое устройство, назначение и принцип работы УЗО, применяемого в электрике.
Назначение
Сперва рассмотрим, какое назначение устройства защитного отключения (на фото ниже вы можете ознакомиться с его внешним видом). возникает в случае нарушения целостности изоляции кабеля одной из линии электропроводки либо в случае повреждения конструктивных элементов в бытовом электроприборе. Утечка может привести к или эксплуатируемого бытового электроприбора, а также к поражению электричеством в процессе эксплуатации поврежденного электроприбора или неисправной электропроводки.
УЗО в случае возникновения нежелательной утечки за доли секунды производит отключение поврежденного участка электропроводки или поврежденного электроприбора, чем защищает людей от поражения электричеством и предотвращает возникновение пожара.
Очень часто задают вопрос о том, . Отличие первого в том, что данный защитный аппарат, помимо защиты от утечки электричества (функции УЗО), дополнительно имеет защиту от и короткого замыкания, то есть выполняет функции автоматического выключателя. Устройство защитного отключения не имеет защиты от сверхтоков, поэтому помимо него для реализации защиты в электрических сетях устанавливают автоматические выключатели.
Устройство и принцип действия
Рассмотрим конструкцию устройства защитного отключения, и как оно работает. Основные конструктивные элементы УЗО — дифференциальный трансформатор, осуществляющий измерение тока утечки, пусковой орган, осуществляющий воздействие на механизм отключения и непосредственно сам механизм расцепления силовых контактов.

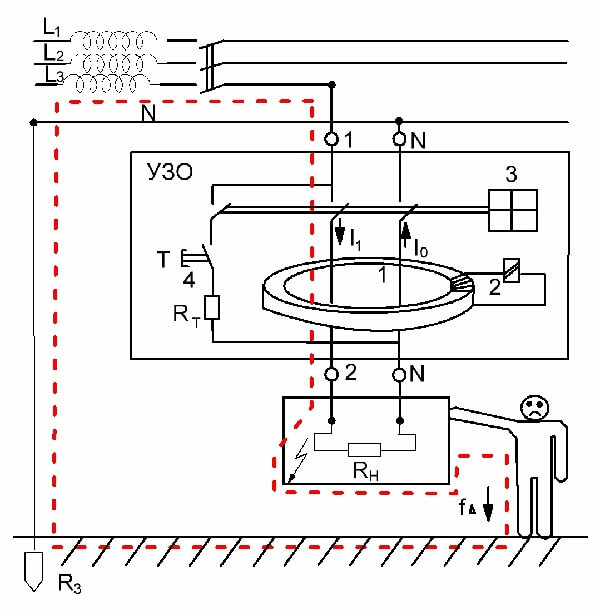

Принцип работы УЗО в однофазной сети следующий. Дифференциальный трансформатор однофазного устройства защиты имеет три обмотки, одна из которых подключается к нулевому проводнику, вторая к фазному, а третья служит для фиксации разностного тока. Первая и вторая обмотки подключаются таким образом, что токи в них являются противоположными по направлению. Они в нормальном режиме работы электрической сети равны и наводят в магнитопроводе трансформатора магнитные потоки, которые направлены друг к другу встречно. Суммарный магнитный поток в данном случае равен нулю и соответственно в третьей обмотке отсутствует ток.
В случае возникновения повреждения электроприбора и появления на его корпусе фазного напряжения, при прикосновении к металлическому корпусу оборудования, человек попадет под действие утечки электричества, которое будет протекать через его тело на землю либо на другие токопроводящие элементы, имеющие другой потенциал. В данном случае токи в двух обмотках дифференциального трансформатора УЗО будут отличаться, и соответственно в магнитопроводе будут наводиться разные по величине магнитные потоки. В свою очередь результирующий магнитный поток будет отличен от нуля и наведет в третьей некоторое значение тока — так называемого дифференциального. Если он достигнет порога срабатывания, то устройство сработает. Основные мы описали в отдельной статье.
Подробнее о том, как работает УЗО и из чего оно состоит, рассказывается на видео уроках:
Хотите узнать, как работает устройство защитного отключения в трехфазной сети? Принцип действия схожий с однофазным аппаратом. Тот же дифференциальный трансформатор, но он уже осуществляет сравнение не одной, а трех фаз и нулевого провода. То есть в трехфазном защитном аппарате (3P+N) пять обмоток — три обмотки фазных проводников, обмотка нулевого проводника и вторичная обмотка, посредством которой фиксируется наличие утечки.
Помимо вышеприведенных конструктивных элементов обязательным элементом устройства защитного отключения является проверочный механизм, который представляет собой резистор, подключенный через кнопку “TEST” к одной из обмоток дифференциального трансформатора. При нажатии на данную кнопку резистор подключается к обмотке, чем создается разностный ток и соответственно на выходе вторичной третьей обмотки он появляется и происходит, по сути, имитация наличия утечки. Срабатывание устройства защитного отключения свидетельствует о его исправном состоянии.
Ниже приведем условное обозначение УЗО на схеме:
Область применения
Устройство защитного отключения применяется для защиты от утечек тока в однофазных и трехфазных электропроводках различного назначения. В домашней УЗО должно в обязательном порядке быть установлено для защиты наиболее опасных с точки зрения электробезопасности бытовых электроприборов. Тех электроприборов, при эксплуатации которых происходит соприкосновение с металлическими частями корпуса непосредственно либо через воду или другие предметы. В первую очередь это электрическая печь, стиральная машина, водонагреватель, посудомоечная машина и др.
