Фронтон двухскатной крыши бани. Строим крышу для бани своими руками: пошаговые инструкции, советы и нюансы. Выполнение комплекта чертежей

Сооружение крыши для бани это один из последних этапов строительства, который предназначен для защиты постройки от климатических воздействий. Крыша бани может придать сооружению индивидуальности, однако чаще всего, она представляет собой простую конструкцию, которая может быть сделана и своими руками.

Готовый проект бани с двускатной крышей

Для тех кто задался вопросом, как построить крышу бани необходимо тщательным образом изучить все нюансы строительства, и тогда баня не только станет украшением приусадебного участка, но и позволит не опасаться за комфорт при принятии водных процедур.

Крыша бани представляет собой два основных элемента:

1. Стропильная система, которая является силовой частью крыши.
2. Настил, который предназначен для установки защитных элементов (изоляционные и кровельные материалы).

Стоит отметить, что некоторые бани построены с мансардой или чердаком. Наличие этого элемента необязательно, потому как есть варианты исполнения бань с плоскими крышами без полезного пространства под кровлей. Какая бы баня ни планировалась на участке, скорее всего, что крыша у нее будет односкатная или двускатная.

Кроме того, существуют варианты исполнения крыш с четырьмя скатами, а также более сложные варианты с многочисленными изломами.

Наверняка те, кто задумывается о том, как сделать крышу бани своими руками, мучаются выбором: что лучше, односкатная крыша для бани или двускатная. Разберемся, в каких случаях тот или иной вариант будет предпочтительней.

Угол наклона скатов крыши

Как правило, угол наклона скатов находится в пределах 2,5 – 60 градусов. Более крутые скаты способствуют лучшему удалению осадков с поверхности кровли. Однако стоит внимательно отнестись к выбору высоких конструкций, если строительство ведется в местности, для которой сильные порывы ветра – это норма.

Для степной местности, с характерным сильным ветром и небольшим количеством осадков зимой предпочтительней всего построить плоскую крышу каркасной бани. В северных регионах, для которых характерно выпадение большого количества снега, лучше всего для бани подойдет высокая крыша с углом скатов 45 градусов. Необходимо отметить, что с увеличением высоты крыши растет и стоимость возводимой конструкции, а также сложность ее монтажа.

Основание для крыши

Опорой для двускатной кровельной конструкции является верхнее перекрытие или мауэрлат, закрепленный наверху постройки. Мауэрлат монтируется, как правило, на кирпичных стенах и стенах из всевозможных блоков. При монтаже крыши для деревянных бань из профилированного бруса или сруба в верхнем венце конструкции предусматриваются углубления, для монтажа балок перекрытия.

Стоит отметить, что балки перекрытия могут выходить за границы сруба, однако существует правило: выходящая более чем на полметра балка должна опираться на усиливающую конструкцию или столб.

Возведение бань с односкатным типом крыши предполагает, что каркас крыши будет держаться на стенах с различной высотой.

Для того чтобы закрепить стропильные фермы на такой конструкции необходимо использование прогонов и стропильных брусков.

Способы монтажа стропил

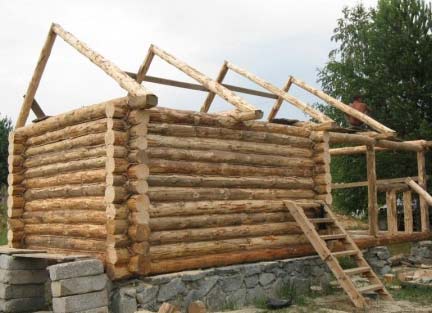

Стропила представляет собой звено стропильной конструкции, которая опирается на мауэрлат либо верхний венец, в зависимости от того какая баня возводится: из кирпича и газобетонных блоков, или из профилированного бруса и сруба. Воспринимая на себя нагрузку кровли, стропила работают на сжатие и изгиб.

Для того чтобы собрать конструкцию своими руками можно приобрести готовые детали либо сделать их самостоятельно из следующего материала:

Монтаж стропильной фермы будет прост, если использовать готовые детали либо материал из бруса или доски. Для крепежа элементов можно использовать саморезы или гвозди.

Разберем, какими могут быть стропила, и что подойдет лучше всего:

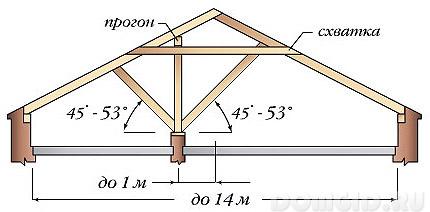

Стропильная ферма двускатной кровли

Ферма представляет собой установленные через определенное расстояние одинаковые стропила. Полученная конструкция необходима для расположения на ней кровельного материала, утеплителя, а также других видов изоляционных покрытий (гидроизоляция, пароизоляция). Обычно крыша выполняется в виде равнобедренного треугольника. Оттого насколько сложной будет конструкция будущей крыши и какой предусматривается шаг расположения стропил, будет зависеть наличие накладок, подкосов, балок и других деталей, необходимых для усиления крыши.

Собрать стропильную ферму возможно на земле.

Необходимо отметить, что сборка конструкции непосредственно на перекрытии не так удобна и несет в себе определенную опасность.

Недостатком сборки стропильной фермы на земле является необходимость в ее транспортировке наверх, что повлечет за собой лишние траты в виде аренды спецтехники.

Будет ли сделан выбор в сторону безопасности или в сторону экономии денежных средств решать каждому. Однако если строительство каркасной бани, ровно, как и строительство других типов бань (из блоков, кирпича), производится своими руками, лучше всего выбрать более безопасный вариант.

Для удобства строительства крыши, рекомендуют выполнить шаблон. В этом случае все элементы фермы будут полностью идентичны. Шаблон изготавливают следующим образом: два стропила скрепляются в верхней точке, а нижние их точки ставятся на опору и фиксируются с помощью ригеля.

После установки двух стропильных ферм на противоположных концах бани между ними натягивается уровень. По этому уровню устанавливаются остальные элементы с определенным шагом. Очень важно соблюдать вертикальность монтажа стропил, для этого лучше всего использовать отвесы.

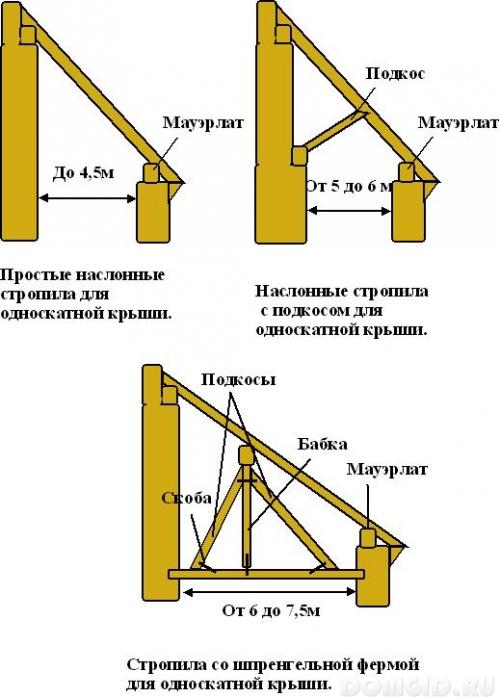

Стропильная ферма односкатной кровли

В случаях, когда расстояние между опорами односкатной крыши меньше четырех с половиной метров, дополнительные опорные стойки не используются. Стропила рекомендуют класть на расстоянии полуметра друг от друга. Для надежного крепежа стропильных ферм, в мауэрлате, с одной стороны, и в брусе с другой, вырезается паз, с расчетом на то, чтобы стропила туда плотно заходили. Стропила могут выходить за периметр постройки на 500 мм, тем самым создавая карнизы.

Обрешетка крыши может быть выполнена с помощью бруса или досок. В зависимости от того, какой тип кровельного материала будет применяться, выбирается сечение материала для обрешетки и шаг его установки. Мягкая кровля предполагает установку обрешетки с зазорами в один сантиметр.

Если будет применяться листовой материал, то на обрешетке можно сэкономить, ведь зазор между отдельными ее частями может составлять до полуметра. Монтаж обрешетки следует начинать с конька крыши, с последующим продвижением к карнизам с помощью саморезов или шурупов.

Баня - это источник здоровья и долголетия, она дает истинное наслаждение телу и дарит прекрасное настроение. Для того, чтобы баня выполняла свои основные функции и прослужила долгие годы необходимо правильное строительство каждого из элементов этого здания.

Во время строительства бани важно уделять внимание каждому этапу ее строительства, совокупность всех правильно выполненных работ гарантирует долговечность здания, поэтому чтобы обеспечить успех правильной постройки необходимо знать, как правильно сделать крышу бани.

Общие сведения

Какой будет крыша, зависит от многих факторов, в том числе от площади строения, материала из которого были построены стены и характера района, где была возведена баня.

Перед тем как начать строительство крыши бани, нужно выбрать, какой конструкции она будет.

Конструкции крыши бывают:

с чердаком;

без чердака.

Крыша на баню своими руками с чердаком оптимально подойдет для бани, которая будет эксплуатироваться в зимнее время. Такие крыши характеризуются высокими теплоизоляционными свойствами, и отдача тепла через потолочное перекрытие, как правило, минимально. Кроме того, чердак может служить в качестве комнаты отдыха, бильярдной или местом для хранения банных принадлежностей.

На летних банях лучше возводить бесчердачные крыши.

Теперь нужно выбрать крышу по форме. Они разделяются на 2 типа:

односкатные;

двухскатные.

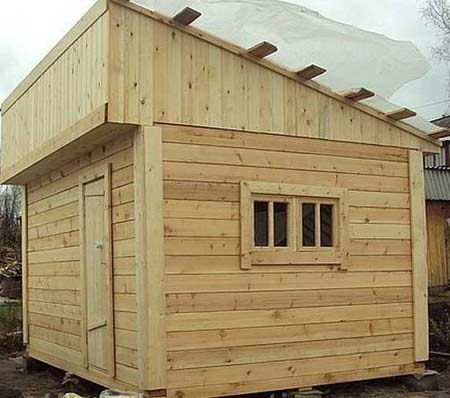

Как сделать крышу бани односкатного типа

Данный тип крыши наиболее простой, соответственно требует наименьших временных и денежных затрат. Односкатная крыша подходит для небольших бань, а также для тех бань, которые возводят как пристройку к другому зданию. Мотоблоки кентавр окажутся большими помощниками в подвозе стройматериалов небольшими партиями, в том случае если вы имеете прицеп-тележку.

Строить здание с подобной крышей предпочтительно в местах, где есть большая ветровая нагрузка, это позволит уменьшить общую парусность постройки.

Стоит отметить, что снег и дождь с односкатной крыши скатываются хуже, чем с двухскатной, что дает ей дополнительную нагрузку.

Чтобы осадки не застаивались на крыше, односкатная крыша должна строиться под определенным углом наклона. Наиболее оптимальный наклон 20-30˚, в районах с обильными осадками рекомендуется строить крышу с наклоном 45˚. Стоит учитывать, что расход материалов в этом случае будет больше, но баня будет защищена от возможных серьезных поломок крыши.

этапы возведения крыши

Установка маурэлата (направляющие балки). Балки прикрепляются к стене постройки с помощью анкерных болтов.

Подготовка стропил. Для начала вырубаются гнезда для стропил, затем стропила прикрепляются шиферными гвоздями к мауэрлатам. Стропила должны быть установлены на расстоянии 60-80 см., и выступать за пределы стены 15-30 см.

Обрешетка. Обрешетку, через определенное расстояние, в зависимости от вида кровли, прибивают перпендикулярно стропилам.

Укладка гидроизоляции и кровли. На обрешетку укладывается выбранный гидроизоляционный материал, а после, материал кровли.

Двухскатная крыша

Двухскатная крыша обеспечивает хороший скат атмосферным осадкам, что положительно влияет на срок ее эксплуатации. Кроме того такие крыши позволяют обустройство чердака. Стоит учесть, что стоимость такой крыши выше, чем односкатной.

строим крышу бани двухскатного типа

Возведение чердачного перекрытия. Сборка крыши начинается с возведения чердачного перекрытия, которое может быть собрано на земле, а потом поднято на крышу.

Установка мауэрлата. Устанавливается на готовые стены, в случае если стены бани построены из газоблока, пеноблока, кирпича, поверхность перед монтажом должна быть изолирована с использованием специального наплавляемого материала. Для равномерной нагрузки бревна для мауэрлата должны быть минимум 18 см. Соответственно с укладкой мауэрлата определяется расположения стропил и гнезда для их установки.

Установка стропил. Стропила можно собрать на земле, или непосредственно во время установки. Установка стропил должна производиться каждые 60 см. - 1.2 м., после они соединяются железными скобами с мауэрлатом. Для карниза необходимо, чтобы концы стропил выступали до 30 см. над стеной.

Обрешетка. Зависимо от типа покрытия обрешетка может быть либо сплошной, если выбирается рубероид, либо располагаться на определенном расстоянии (до 1м.) если выбирается шифер.

Гидроизоляция. Гидроизоляционный материал прикрепляется с помощью степлера к стропилам.

Теплоизоляция. Как будет проводится теплоизоляция крыши и какой материал будет использоваться зависит от того есть ли чердак в бане, и будет ли он эксплуатироваться в качестве жилого помещения, но при любом условии утеплитель должен быть негорючим. Наиболее часто используются такие материалы как минеральная вата, эковата, каменная вата и др.

Монтаж кровли. После укладки гидроизоляции и теплоизоляции, должен быть уложен кровельный материал.

Чтобы знать, как построить крышу бани необходимо не только знать основные фазы строительства, но и знать, как выбирается и монтируется кровельный и гидроизоляционный материал.

Укладка кровли, гидроизоляционного и теплоизоляционного материалов

В качестве кровельного материала для бани может быть использован рубероид, шифер, металлочерепица, профнастил и оцинкованный лист.

Наиболее дешевым является рубероид, но и срок его эксплуатации гораздо ниже, чем других материалов.

Укладка рубероида должна производиться с припуском в 10-15 см., при этом нужно следить, чтобы не образовывались «волны». Далее делаются отметки на выступающих за границы обрешетки края материала, и обрезают их.

Первый лист укрепляется с помощью специальных кнопок, каждая последующая укладка рубероида должна производится с нахлестом 8-10 см.

Коньки либо готовыми покупаются в магазине, либо изготавливаются самостоятельно.

Гидроизоляции крыши производиться на последнем этапе ее возведения. Чаще всего используется мембранная пленка. Она укладывается непосредственно на стропила перед установкой обрешетки. Пленка должна быть уложена с нахлестом без утяжки и закреплена скотчем.

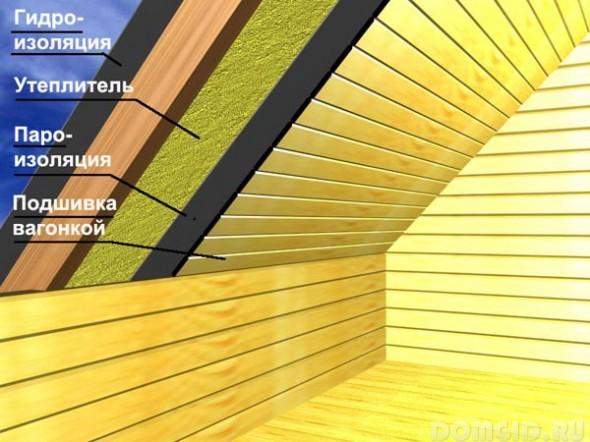

Теплоизоляцию крыши можно сделать тремя способами: между стропилами, под ними или уложена сверху на стропила. Проводить теплоизоляцию между стропилами наиболее трудно, если же использовать одновременно три способа, то нужно учитывать, что такую теплоизоляцию следует делать вплотную, без щелей.

Следует учесть, что укладка теплоизоляционного материала под стропилами уменьшает площадь чердака, поэтому лучше укладывать утеплитель на стропила.

Таким образом, зная как построить крышу на бане, а также другие составные элементы бани, можно быть уверенным, что баня гарантированно станет настоящим источником здоровья и бодрости на долгие годы.

В большинстве случаев бани имеют небольшие размеры, крыши на таких зданиях не очень сложные с инженерной точки зрения. Сегодня используются плоские, односкатные и двухскатные крыши (обыкновенные или вальмовые), некоторые застройщики желают сделать мансарду. Мы пошагово расскажем о строительстве наиболее универсальной наклонной двухскатной крыши, а потом кратко остановимся на остальных вариантах крыш, их преимуществах и недостатках.

Для расчетов по нагрузке следует придерживаться требований СНиПа 2.01.01-82, в котором есть данные по максимальным снежным и ветровым нагрузкам для каждой климатической зоны нашей страны.

СТРОИТЕЛЬНАЯ КЛИМАТОЛОГИЯ И ГЕОФИЗИКА СНиП 2.01.01-82

Эти данные служат основанием для выбора угла наклона скатов, линейных размеров и конкретного устройства стропильной системы. Для точных расчетов нужно обладать специальными знаниями, если таковые отсутствуют – не проблема. Посмотрите крыши уже стоящих бань (проверенных временем) и в общих чертах «скопируйте» понравившиеся существующие кровельные системы для своей бани.

Начинать работы нужно с промеров бани, проверки укладки верхнего венца и заготовки материалов.

Двускатная крыша – узлы

Шаг 1. Проверьте параметры сруба по длине и ширине , в плане сруб должен быть прямоугольным.

Важно! Обратите внимание на горизонтальность верхнего венца, для этого используйте обыкновенный гидроуровень – работать с ним легко, а по точности он оставляет далеко позади самые «навороченные» лазерные приборы. Только при одном условии – если в шланге не будет воздушных пробок. Стандарты устанавливают максимальное отклонение по горизонтальности в пределах не боле одного сантиметра на пять погонных метров. Если у вас вышло в пределах 2-х сантиметров – не проблема, если больше – придется выравнивать мауэрлатом или потолочными балками (если они еще не установлены).

Шаг 2. Заготовьте материалы . Стропила для бань можно делать из бруса сечением 50×100 мм. Для всех видов мягких кровель нужно делать сплошную обрешетку, подойдет листовая фанера и плиты ДВП или ОСП, можно пользоваться материалом б/у. Для балок перекрытия берите брус сечением 100×100 мм.

Шаг 3. Определите угол наклона скатов. Можно вспомнить школьные уроки математики, замерить ширину бани и высоту крыши. Потом ширину разделить надвое, с помощью теоремы Пифагора (квадрат гипотенузы равняется сумме квадратов катетов) определить длину стропил. Мы решили не перегружать вас и даем готовую таблицу для различных наиболее часто используемых вариантов.

Определение угла наклона двухскатной крыши

Показатели нормативной снежной нагрузки по зонам

Для примерной ориентировки нужно знать, что Астрахань располагается в первой зоне, в шестой зоне находится Печора, а Московский регион расположен в третьей зоне. Теперь можно приступать к установке стропильной системы.

Установка двухскатной стропильной системы

Не устанем повторять: для новичков спешка и невнимательность – главные враги. Прежде чем браться за пилу или молоток, нужно несколько раз проверить разметки и правильность своего решения.

Шаг 1. Если нет балок перекрытия, нужно их установить, используйте такой же брус, как применялся и для сруба (100×100 мм). По длине он должен быть на 60 см больше, чем ширина бани. По 30 см с каждой стороны подобьются ветровыми досками.

Обратите внимание, есть ли фундамент под перегородкой между баней и предбанником. Есть – стена несущая, можно брус перекрытия делать из двух частей с опорой и на перегородку.

Расстояния между брусьями делайте по метру. Во-первых, это наиболее универсальный размер, во-вторых, на концы этих брусьев можно делать упор стропильных ног, для них также расстояние в один метр подойдет.

Шаг 2. Проверьте положение верхнего венца сруба, горизонтальность соблюдена – отлично. Нет – поправьте во время установки балок перекрытия, в нужных местах брус необходимо запилить немного больше/меньше в зависимости от конкретного размещения.

Шаг 3. Подготовка стропильных ног.

Одна из наиболее важных, сложных и ответственных операций. Стропильные ноги лучше собрать на земле, подать на перекрытие и там уже их устанавливать. Если у вас маловато практического опыта – настоятельно советуем сделать из досок шаблон, проверить его размеры непосредственно на бане, и, если все нормально, точно по нему собирать все стропильные ноги.

Шаг 4. Подайте собранные стропила на баню, приступайте к установке . Для бани с размерами не более 5х5 метров стропильную систему можно делать без дополнительных упоров, связку можно выполнять только в верхней части стропил ригелем.

Раньше все стропила в месте установки на венец зарубывались (или запиливались), сейчас многие строители пытаются обойтись без этой операции и используют для крепления металлические уголки на саморезах. Мы бы не советовали использовать уголки в качестве основного крепежа. Стоит все-таки сделать посадочные места и только для усиления дополнительно закрепить металлическими уголками. Посадочные места – выемка на 1/3 толщины бруса в месте соединения с верхним рядом сруба или мауэрлатом.

Узлы конькового соединения стропил без опоры на прогон

Шаг 5. Установка стропил. Напомним, что для стропил использовались брусья 50х100 мм. Самостоятельно стропильную систему не установить, придется звать помощников. Если они уже имели отношение к подобным работам – вам повезло, если нет – нужно брать всю ответственность на себя. Поставьте сначала крайние стропильные ноги, выставьте по уровню вертикальное положение и временно зафиксируйте в таком состоянии любыми подручными материалами.

Натяните между ними нити с двух сторон. Одну на коньке и по одной с каждой стороны. Все оставшиеся стропильные ноги выставляйте по нитям. Надежно фиксируйте стропила к мауэрлатам, временно крепите между собой стропильные ноги длинными досками или рейками. Это будет удерживать их в заданном положении до тех пор, пока не сделается обрешетка. Доски или рейки для временной фиксации прибивайте с внутренней стороны стропил.

Учтите – сомневаетесь в своих способностях и устойчивости стропил – поставьте под конек упоры (бабки). Для того в коньке должен быть установлен прогон, его будет держать бабка. Нижний конец бабки упирается в балки перекрытия или лежень. Нужно иметь в виду – если будут бабки, то сделать чердачное помещение жилым весьма проблематично. Учитывая небольшие размеры бани, использовать стойки и подкосы для усиления стропильной системы нет надобности.

Устранение неровностей мауэрлата

Рассмотрим еще самый «плохой» и трудный вариант – во время проверки размеров сруба обнаружились большие отклонения по горизонтали в углах строения. Придется плоскость выравнивать с помощью мауэрлата. Как это делается?

Видео – Монтаж крыши на бане

Покрытие крыши

Обрешетка зависит от кровельного материала. Для металлических листов расстояние между брусками 30-35 сантиметров, бруски 25×50 мм, для мягких кровель обрешетка должна быть сплошной. Кровельные материалы прибиваются по обычной технологии, не забывайте особое внимание уделять первым рядам, от правильности разметки зависят конечные результаты. Иногда приходится переделывать, а это долго, неприятно и дорого.

Фронтоны забейте досками, есть желание – оставьте место под оконный проем. В чердачном перекрытии следует предусмотреть лаз. Установите систему отвода дождевых и талых вод, прибейте ветровые доски.

Обшивка фронтона сайдингом – схема


Последний треугольник крепится без саморезов, только на нижнем замке сайдинга. Если фротнто зашивается доской, последний треугольник следует прибить гвоздями во избежание деформаций

Утепленная крыша

На банях такое встречается редко – слишком небольшие размеры строения. Если есть желание – утепляйте. Лучше использовать минеральную вату толщиной не менее десяти сантиметров, в противном случае эффект от утепления будет стремиться к нулю. Со стороны кровельного покрытия утеплитель должен защищаться гидробарьером, со стороны чердачного помещения выполняется защита паробарьером. Это специальные ткани, реализуются в строительных магазинах. Утеплитель можно закрыть гипсокартоном, листовой фанерой, плитами ОСП, натуральной или пластиковой вагонкой. Каждый материал имеет свои достоинства и проблемы, выбирайте по своему усмотрению и с учетом наполненности кошелька.

Для мансарды окна необязательно делать на крыше, – это дорого и долго, можно с двух сторон установить большие окна на фронтонах. Света будет достаточно, а экономия по времени и деньгам приличная.

Теперь следует немного остановиться на других типах крыш, используемых на банях.

Угол наклона ската в пределах 10÷15°, конкретные данные зависят от ширины бани и климатических условий региона. Наименее подходящая крыша, существует большая вероятность образования протечек. Зато ставить ее легко, обходится конструкция дешево. Практическая рекомендация – не стоит использовать такие крыши для северных районов и для бань шире 4 метров. Для подъема ската с одной стороны можно использовать дополнительные брусья или их куски, щели потом забиваются досками. Нагелями фиксировать необязательно, достаточно металлических заводских или самодельных уголков или скоб из арматуры / катанки Ø5÷10 мм.

Наклонная односкатная

Отличается от плоской увеличенным углом наклона. Благодаря большему углу можно в качестве кровельных покрытий применять и гибкую черепицу. С наклонной крыши лучше сходит вода и снег, понижаются риски механических повреждений. На отдельно стоящих банях наклонные односкатные крыши используются редко, дизайнерский вид и функциональность далеки от пожеланий заказчиков. Чаще всего такой тип крыши можно увидеть на банях, вплотную примыкающих к другим зданиям. Делать крышу несложно, стропила упираются одним концом на верхний венец сруба, второй конец имеет упор на прогон и бабки. Для бабок следует установить боковые распорки из брусьев. Все остальные операции по установке кровельных покрытий идентичны вышеописанным.

Имеет четыре ската, два торцевых треугольных по контуру, фронтальные трапецеидальной формы. Довольно сложная по устройству стропильной системы, применяется на больших сооружениях. Если боковые скаты заканчиваются, не доходя до карниза, крыша полувальмовая. Вальмовая крыша уменьшает объем чердачного пространства, для мансард не применяется. Чердак может использоваться для обыкновенных бытовых потребностей.

Неравносторонняя крыша

Очень интересный, довольно простой и дешевый вариант. За счет увеличения длины одного ската вы получаете около бани веранду – есть место для отдыха после парной. При ее устройстве нужно по максимуму уменьшить угол наклона скатов или делать крышу односкатной наклонной. Первый вариант имеет несколько недостатков, назовем только два главные из них. Во-первых, малая высота бани значительно уменьшает размеры веранды или снижает ее высоту. Во-вторых, малый угол наклона скатов делает использование чердачного пространства весьма проблематичным. Подумайте, стоит ли ставить такую довольно сложную и малофункциональн ую крышу? Мы рекомендуем использовать вариант односкатной наклонной. Рассмотрим подробно процесс строительства этой крыши.

Еще несколько важных моментов. Если для обычной крыши расстояние между стропилами должно быть в пределах одного метра, то для нашего варианта такие размеры не подойдут, расстояние между стропилами нужно увеличить хотя бы до 1,5 метра. Еще одно. Значительно увеличивается длина стропил, приобрести материал такой длины очень сложно, а иногда и невозможно. Приходится их соединять для удлинения. Как это делать?

Этапы строительства крыши

Есть некоторые особенности в строительстве такой крыши, рассмотрим все пошагово.

Шаг 1. Составление предварительного проекта.

Вам нужно определить минимальную высоту веранды и привязать ее к углу наклона ската. Эти работы нужно выполнять с помощником. Высота веранды в самой низкой точке должна составлять 180÷190 см. Возьмите брусок такой длины, прибейте в торце гвоздь и закрепите на нем один конец веревки. Второй конец будет держать помощник на перекрытии бани. Брусок передвигать ближе и дальше от стены бани и одновременной смотреть, под каким углом находится веревка. Делайте угол наклона не менее 15°. Если оптимальное положение стропил найдено – замерьте расстояние стропил до противоположной стены бани и расстояние от вертикального бруска до фасадной стены.

Шаг 2. Нужно сделать столбчатые фундаменты под вертикальные опоры. К этой работе подойдите очень ответственно, столбчатые фундаменты заливайте обязательно на песчаную подушку для предупреждения явлений вспучивания. «Играют» столбики – «играет» стропильная система, а это очень неприятное явление. Опалубку в земле делать не стоит, зато желательно забетонировать анкер для столбика. Для анкера используйте строительную арматуру, в бетоне ее длина должна быть не менее двадцати сантиметров, снаружи достаточно десяти. Сложно делать анкер – в дальнейшем зафиксируете вертикальные опоры металлическими уголками.

Шаг 3. После застывания бетона можно устанавливать опоры. У вас уже есть длина, отрежьте балки с запасом в несколько сантиметров. Запас делается в связи с тем, что точно выровнять бетонные столбики намного сложнее, чем сделать одинаковое горизонтальное положение их верхних концов. Между балками и бетоном обязательно уложите гидрозащиту.

Шаг 4. Установите все опоры, временно закрепите их любыми подпорками. При помощи гидроуровня на крайних столбиках сделайте отметки по высоте, натяните межу ними нить. Выровняете высоту всех остальных столбиков по нити. Окончательно зафиксируйте опоры.

Шаг 5. Монтаж стропил . В связи с тем, что расстояние между стропилами увеличено, нужно для их изготовления брать более прочные балки. Для обыкновенной крыши используются балки 50×100 мм, в этом случае лучше взять 50×150 мм. Конкретные значения зависят от величины выноса стропил (ширины веранды) и климатических условий региона. Стропила должны иметь три точки опоры: на вертикальные столбы и на две стены бани. Для повышения устойчивости можно установить под них подкосы.

Шаг 6. Обрешетка. Наклонные крыши должны выдерживать значительные вертикальные усилия, снег с них сходит плохо. Особенно велики нагрузки в весенний период, вес снега увеличивается на порядок. Такие условия эксплуатации заставляют делать обрешетку более прочной, чем на скатных крышах. Используйте бруски с размерами не менее 50×50 мм.

Видео – Монтаж металлопрофиля на крышу. Важные нюансы

Видео – Монтаж кровли из металлочерепицы своими руками

Кровля – завершающая конструкция банной постройки, выполняющая функцию защиты от атмосферных атак и играющая роль немаловажного эстетического показателя. Над гигиеническими сооружениями редко возводят витиеватые крыши с многочисленными фронтонами и прочими изысками. Зачастую это простейшие варианты, со строительством которых можно справиться собственноручно. Владельцам, желающим, чтобы крыша бани своими руками была сооружена красиво и прочно, следует досконально соблюдать строительные правила. Кровли простейшие и правила не слишком сложные, но знать их самостоятельному строителю нужно обязательно.

Стандарты сооружения скатных крыш

Конструкция банной кровли в общих чертах

Упрощенно конструкция банной крыши включает два элемента: несущую стропильную систему и непосредственно настил с необходимой для его установки обрешеткой и гидроизоляционной прослойкой. В число конструктивных элементов входит еще одна значимая составляющая – чердачное перекрытие. Но его наличие не является обязательным условием, так как практически плоские кровли с незначительным углом наклона скатов строят и без него.

Независимо от наличия чердачного перекрытия или отсутствия данного элемента крыши над банями возводят с одним или двумя скатами. Среди собственников загородных бань не слишком много приверженцев четырехскатных крыш и конструкций с множественными изломами.

Два ската или один?

• Односкатная крыша для бани сооружается в случае примыкания банной постройки к загородному дому или при желании хозяина сократить бюджет строительства. Высота кровли с одним скатом не регламентирована какими-либо требованиями. Правда, в основном это почти плоские крыши, возводимые над небольшими летними банными постройками. Преимущества их заключаются в низкой стоимости, простоте и оперативности сооружения.
• Крыши с двумя скатами – наиболее распространенный тип с традиционной для бревенчатых банек конфигурацией. При достаточной высоте скатов и при наличии потолочного перекрытия в пространстве под кровлей можно устроить бытовое или жилое помещение. Высоту расположения конька, то есть, крутизну двускатной кровли определяют эстетические требования владельца и его желание найти подкровельному пространству практическое применение, а также климатические особенности региона.

Правила определения угла наклона скатов

Угол может варьировать от 2,5º до 60º. Чем он больше, тем лучше осадки будут скатываться с наклонных плоскостей кровли. Однако слишком высокая конструкция не приемлема в регионах с регулярными порывистыми ветрами. В обдуваемых со всех сторон степях с незначительным количеством зимних осадков кровлю лучше всего сделать плоской. В северных многоснежных регионах отлично работать будет крыша с оптимальным углом 45º. Не хуже работают вариации в большую и меньшую сторону.

Обратите внимание. Одновременно с уменьшением крутизны кровли сокращается расход материала, трудозатраты и, естественно, стоимость.

Опора для кровельной конструкции

Опирается кровельная система с двумя скатами на балки верхнего перекрытия или на прочно прикрепленный к верхней обвязке мауэрлат. Мауэрлат устанавливают с двух сторон в основном на стенах кирпичных, газобетонных или пенобетонных сооружений. Для установки балок верхних перекрытий над деревянными банями в верхнем венце на одном уровне делают гнезда, строго выверяя горизонтальность выемок для укладки опорных элементов.

Обратите внимание. Балки можно выводить за пределы стен бани. Есть условие: если длина балки за стеной будет больше полуметра, для нее потребуется наружный опорный столб.

Способы установки стропильных ног

Стропильная нога или попросту стропила – это составляющая стропильной фермы, опирающаяся на мауэрлат или на верхний венец стен, сооруженных из бруса или бревна. Работают ноги стропильной конструкции, как на сжатие, так и на изгиб. Для изготовления стропильной фермы можно приобрести сделанные в заводских условиях стропила или использовать:

• бревна с диаметром равным 12ти см и более;
• квадратный или прямоугольный в разрезе брус с площадью сечения 60 см² и более;
• доски с минимальными размерами сторон в сечении 4 см и 15 см и больше.

Строить фермы проще будет из заводских элементов, из бруса или досок, соединяемых между собой саморезами, шурупами или простыми гвоздями с помощью накладок из пиломатериалов. Врубки в таких случаях делают только в опорных точках.

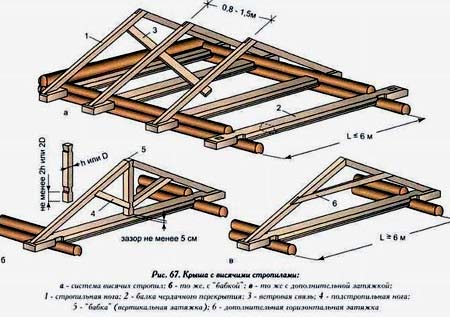

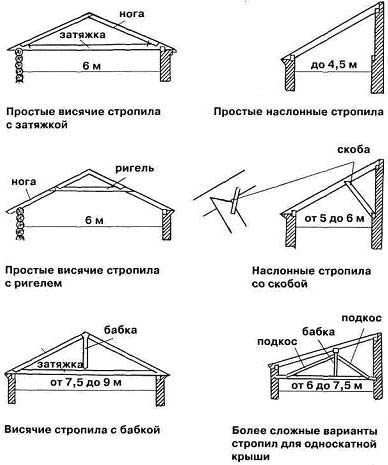

Стропила могут быть висячими или наслонными.

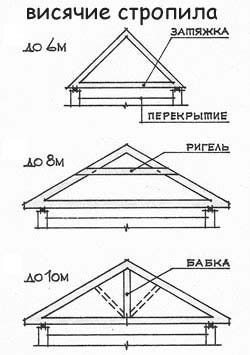

• Висячие. Стропильные ноги данного типа упираются друг в дружку в высшей точке, через которую проходит линия конька, опираются только на расположенные по краям контура кровли опоры. Ферма с висячими ногами характеризуется образованием существенного горизонтального давления. Для того чтобы погасить распор сооружают затяжку - нижний пояс, по геометрическим понятиям представляющий собой основание равнобедренного треугольника. Для выполнения узлов висячих стропил можно использовать ригели, можно обойтись и без них. Если хозяин решает облегчить кровельную конструкцию и выполняет устройство крыши бани из пиломатериалов с минимальным сечением, то повысить прочность сооружения нужно с помощью прогонов.

Внимание. Все соединения стропильной фермы с висячими ногами должны быть предельно жесткими из-за значительных нагрузок, создающихся в процессе эксплуатации. Для защиты от ветровых нагрузок стропильную конструкцию с висячими элементами оснащают еще и диагональными связями в каждой плоскости ската крыши.

• Наслонные. Данный тип чаще всего применяют при сооружении односкатной крыши. Никаких затяжек для укладки наслонных стропил не нужно. Устанавливают их вдоль единственного ската, опирают на мауэрлат, зафиксированный на противоположных несущих стенах. Крепят к стенам через брус мауэрлата стальными шпильками, шурупами-глухарями или толстой проволокой.

Сечение стропильных ног определяет расчетная нагрузка, являющаяся суммой веса зимних осадков и кровли. При расчетах учитывается шаг установки стропил и запроектированный угол наклона скатов.

Стропильная система для двухскатной кровли

Конструкция состоит из ряда последовательно установленных стропильных ферм с равнозначными геометрическими параметрами. Служит она основой для последующей укладки кровельного материала с сопутствующими элементами утепления, а также гидро и пароизоляции.

Желающим выяснить, как сделать крышу бани с двумя конгруэнтными не слишком высокими скатами, готовая к установке ферма напомнит равнобедренный треугольник. В зависимости от конструктивной сложности и величины расстояния между пролетами простой равнобедренный треугольник дополняется накладками, подкосами, затяжками, опорными вертикальными балками и другими деталями. Перечисленные дополнительные элементы необходимы для формирования жестких связей.

Сборку стропильных ферм можно выполнить, не поднимаясь на верхнее перекрытие. Тем, кто решает, как построить крышу бани, должно быть понятно, что удобнее и безопаснее сколотить составляющие стропильной конструкции на земле. Правда, затем их нужно будет поднять наверх с помощью бригады работников или подъемного крана, за использование которого нужно платить. Деньги или безопасность с комфортом оставить в приоритетах, решает владелец.

Опытные строители советуют сначала сделать шаблон, форму которого будут с точностью повторять все стропильные фермы. Для изготовления шаблона верхние концы двух стропильных ног соединяют единственным гвоздем. Затем устанавливают противоположные концы стропил в точку будущей опоры и фиксируют положение ригелем – поперечной перекладиной. Обычно ригель врубается в полдерева или фиксируется шурупами.

Обратите внимание. Вертикальность установки стропильных ферм обязательно нужно контролировать отвесами. В случае отклонений под стропила подкладывают куски доски, излишки стесывают.

Сборку стропильной системы для крыши бань производят на месте установки. Начинают с монтажа двух фронтальных ферм, между которыми натягивают своеобразный ориентир – монтажный шнур, проходящий по линии конька. Оптимальный шаг установки 1,2 м с вариантами в сторону уменьшения или увеличения.

Подробнее про двускатный вариант крыши читайте на сайте «Кровельный Гид «.

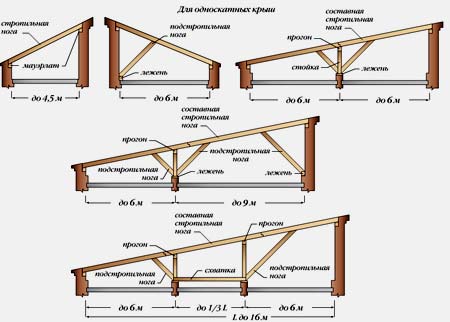

Стропильная конструкция для односкатной крыши

Если между опорами возводимой односкатной кровли расстояние меньше 4,5 м, можно обойтись без дополнительных опорных стоек. Рекомендуемый шаг укладки элементов основы под утепление крыши бани и под кровельное покрытие 0,6 м. В верхнем брусе и в мауэрлате под стропила вырезаются пазы, размер которых рассчитывается на плотный контакт. Упрочняющие связи прокладки использовать нельзя. За пределы контура постройки стропила выводят на расстояние от 30 см до 50 см, благодаря чему формируются защитные карнизы.

Для строительства обрешетки подойдет брус, доски, жерди. Сечение пиломатериалов и шаг установки выбирают в соответствии с типом кровельного покрытия. Для мягкой кровли обрешетку делают из досок, оставляя зазоры между ними в 1 см. Под укладку листового материала обрешетку строят из бруса со стороной в сечении 5 см и больше, между элементами обрешетки можно оставить расстояние от 15 до 50 см.

Крепить доски или брус обрешетки начинают от конька, передвигаясь к карнизам, фиксируя элементы шурупами или саморезами. По линии конька доску монтируют на ребро.

После устройства обрешетки нужно узнать, как утеплить крышу бани из соответствующей статьи. С внутренней стороны ее выполнить утепление и уложить пароизоляционную прослойку, затем отделать. А с внешней покрыть рулонной гидроизоляцией, поверх которой набиваются рейки очередной обрешетки, необходимой для обеспечения вентиляции.

Описаны два простейших способа, согласно которым чаще всего сооружается крыша на баню своими руками. Популярны они не только среди домашних мастеров, но и среди профессиональных строителей из-за простоты и скорости производства. Соблюдая правила, хозяин обеспечит баньку отличной прочной крышей, приносящей удовольствие не только от безупречной работы, но и от красивой формы.

В частном строительстве возведение бани – это особый ритуал, в который вкладывается не только желание создать помещение для мытья, а нечто большее. Баня – это отражение души дома, место для отдыха духом и телом.

Строительство бани завершается возведением над ней крыши, которая должна отвечать сразу множеству критериев качества и внешнего вида. Разберемся, как сделать двускатную крышу на бане своими силами, а также осветим другие возможные варианты кровельных конструкций, применимых для покрытия бани.

В этой статье

Выбор и расчет конструкции

В зависимости от планов на чердачное помещение и эстетических предпочтений крышу для бани можно сделать двух типов:

Перед тем как сделать крышу на бане, необходимо ее рассчитать. Рассмотрим подробно процесс расчета и проектирования двускатной конструкции, как наиболее популярной и распространенной:

• Измерение строения и проверка уровня. Проектирование начинается с измерения бани. Как правило, бани представляют собой прямоугольные или квадратные сооружения, удобные для быстрого возведения двускатной крыши. Полученные данные переносим на бумагу в виде чертежа.
  Особое внимание необходимо уделить проверке уровня стен строения – строительные нормативы разрешают отклонение от горизонтального уровня не более 1 см на 5 погонных метров. Если отклонение больше, это необходимо учесть при укладке мауэрлата.
• Вычисление углов наклона и высоты конька. Расчет этих параметров находится в зависимости друг от друга: чем выше конек бани, тем круче скаты и больше полезное пространство на чердаке.

Угол наклона

Угол наклона зависит от погодных условий региона – на его выбор влияет ветровая и снеговая нагрузки. Чем круче крыша, тем лучше она избавляется от снежных масс, но хуже противостоит сильному ветру. Вычисление снеговой и ветровой нагрузки кровли делается согласно данным СНиП и картам, делящим страну на особые природные зоны.

Наклон скатов зависит и от выбранного кровельного материала, каждый из которых предполагает наличие собственного промежутка возможного наклона скатов. Ознакомиться с этими данными возможно в специализированных таблицах или характеристиках кровельных материалов.

Таким образом, выбор угла наклона и высоты не может быть совершен «по желанию», а должен быть результатом кропотливой вычислительной работы.

Выбор строительных материалов. Проектирование и расчеты важны при выборе и покупке строительных материалов. Точно сделанные расчеты позволяют определить необходимые сечения бруса для стропил, необходимость создания разреженной или сплошной обрешетки. Эти параметры связаны с полученными данными о нагрузках на крышу.

Количество утеплителя, гидроизоляционной пленки и кровли зависит от площади планируемой кровли. При покупке строительных материалов всегда следует приобретать на 15-20% больше материалов для возможного перерасхода из-за укладки внахлест или получения отходов.

Создав план будущей кровли, можно переходить собственно к главному вопросу – возведению крыши для бани своими руками.

Возведение двускатной крыши для бани

Строительство стропильной системы

В основе кровельной конструкции лежит стропильная система, представляющая комплекс деревянных элементов:

• Мауэрлат – основание, создающее опору всей конструкции на стены здания;
• Стропильные фермы – элементы в виде равнобедренных треугольников, катетами которых являются стропильные ноги. Именно форма треугольника, как наиболее устойчивая фигура, позволяет двускатной крыше выдерживать большие внешние нагрузки ;
• Обрешетка – система разреженного или сплошного характера, позволяющая крепить к стропилам кровельный материал.

Все деревянные элементы стропильной конструкции изготавливаются из высушенной древесины влажностью не более 20% без сучков и трещин. Перед монтажом древесина обрабатывается специальными средствами для предотвращения образования плесени, грибка и поражения дерева вредителями.

Построить стропильную конструкцию можно двумя способами:

При расчете и выборе материала для стропильной системы учитывается общая нагрузка на нее, которая зависит от своего веса конструкции, снеговой нагрузки и т. д. Как правило, стропила изготавливаются из деревянного бруса сечения 50*100 мм.

Рассмотрим, как правильно сделать стропильную систему для двухскатной крыши:

• Мауэрлат укладывается на изолированные слоем рубероида стены и крепится к ним анкерными болтами, шпильками или скруткой. В бане из бруса роль мауэрлата выполняют верхние венцы, скрепленные скобами;
• Стропильные фермы скрепляются на вершине металлической накладкой. В первую очередь монтируются крайние фермы, а затем по уровню, заданному ими, выставляют остальные через промежуток, равный примерно 60 см. Крепление стропильных ног к мауэрлату возможно врубкой или металлическими элементами.

Обрешетка и изоляция кровли

Важным моментом при строительстве кровельной конструкции является ее паро- и гидроизоляция. Защитный материал расстилается поверх стропил внахлест до 10-15 см в местах стыков материала и фиксируется гвоздями или скобами. Важно создать вентиляционные зазоры между гидроизоляцией и кровлей. Для этого под системой обрешетки создается контробрешетка.

Далее набивается обрешетка, шаг которой зависит от выбранного кровельного материала. Под мягкие кровли выполняется сплошная обрешетка из влагостойкой фанеры, под остальные материалы шаг системы может быть увеличен до 40-50 см в зависимости от уклона скатов.

При желании создания теплой крыши на баню применяется утеплитель, который закладывается со стороны чердака между стропилами и зашивается слоем пароизоляционного материала.

Монтаж кровельного материала и вывод трубы

Одним из финишных видов работ является монтаж кровельного материала на банную крышу. Вне зависимости от выбранной кровли порядок работ будет следующим:

• Укладка первого ряда кровли вдоль карниза с соблюдением уровня и прочным креплением первого ряда материала;
• Монтаж следующих рядов кровли от карниза вверх к коньку. Каждый следующий ряд укладывается внахлест с предыдущим от 10-15 см для избежания протечек кровли;
• В последнюю очередь обустраивается конек крыши, варианты которого варьируются в зависимость от выбранного кровельного материала.

Важным моментом при строительстве крыши на бане является вопрос: как сделать дымоход? Вывести трубу в бане через крышу наиболее целесообразно в 30-50 см от конька с возвышением от 50 до 100 см над крышей. Прохождение трубы через кровельный пирог, материалы которого легко и быстро загораются, должно быть связано с обязательной изоляцией трубы. Для этого в построенной крыше делается специальный лаз, стенки которого не позволяют трубе контактировать с горючими элементами кровли.

Завершающими работами является монтаж водосточной системы, зашивка свесов кровли и облицовка фронтонов крыши.

Другие типы кровель для бани: основные моменты проектирования и возведения

Для покрытия бани могут быть использованы и другие типы крыш – односкатная или неравносторонняя. По сравнению с двускатной они не столь практичны, однако имеют ряд оснований для строительства именно над баней. Рассмотрим их основные особенности.

Односкатная кровля

Рассмотрим, как сделать крышу бани в виде односкатной конструкции. Данный тип кровли может применяться при необходимости покрыть баню достаточно небольших размеров или в случае, когда баня является пристройкой к основному зданию. Для применения подобной конструкции одну из стен строения делают выше, чтобы получить необходимый угол наклона кровли. Рекомендуется соблюдать уклон ската в пределах не менее 20 ° для меньшей нагрузки на перекрытия, а в регионах со снежными зимами увеличивать этот показатель до 45 °.

Расчет и строительство односкатной крыши для бани своими руками, в принципе, повторяют все пункты, приведенные выше для двускатной конструкции. Остановимся на некоторых моментах, характерных именно для крыши с одним скатом:

• При расчете угла наклона односкатной кровли в производство берется показатель величины, на которую необходимо поднять одну из стен здания. Чем он больше, тем круче будет возведенная крыша и меньше нагрузка на ее стропильную систему;
• Точками опоры стропил является мауэрлат, закрепленный на стенах разного уровня.

Остальные операции по строительству односкатной кровли идентичны порядку работ для двускатной, описанных выше.

Крыша с неравносторонними скатами

Интересный вариант кровли для бани представляет конструкция с двумя скатами различной длины и угла наклона. Более длинный и пологий скат в этом случае может быть навесом над верандой, примыкающей к бане. При кажущейся привлекательности, этот тип кровли для бани имеет два недостатка:

• Из-за небольшой высоты крыши над баней размеры веранды получатся очень незначительными;
• Размеры чердака очень малы и не позволяют полноценно использовать его для хранения бытовых вещей.

Если учесть, что расчеты и возведения неравносторонней кровли таят достаточно много сложностей, строительство подобной крыши над баней нерационально.

Подводим итог

Возведение крыши над баней в целом следует основным правилам строительства кровель. Преимущественно малый размер бань диктует особые пожелания к возводимой крыше, которым наиболее соответствует двускатная крыша. Она позволяет с наименьшими экономическими и строительными затратами создать прочную, удобную и внешне привлекательную кровлю над банным сооружением.
