Как сделать землю в квартире. Как же заземлить стиральную машину, если нет заземления. Зачем нужно заземление в квартире

Вам знакома такая ситуация, что нужно сделать заземление в квартире, но на этажном щитке нет соответствующей клеммы «земля»? Обычно отсутствие заземляющего контура наблюдается в панельных домах старой постройки – хрущевках. Многие электрики решают данную проблему по-своему: кто выполняет подключение УЗО, кто делает индивидуальный контур, а кто вообще соединяет заземляющий провод с батареей либо системой водопровода. Далее мы расскажем Вам, как правильно сделать заземление в квартире своими руками, если его нет и какой вариант защиты монтировать категорически запрещается!

Правильные решения

Способ №1 – Подключение УЗО

Если заземления нет в квартире (не предусмотрено застройщиком), а Вы все равно хотите защитить себя от поражения электрическим током, то лучше всего на время (на фото ниже). Всей проблемы данный аппарат, конечно же, не решит, но все же при утечках токах он мгновенно отключит питание обслуживаемого прибора – стиральной машинки, водонагревателя либо группы розеток.

Помимо этого рекомендуем Вам самому на новую – с трехжильным проводом. В будущем, когда в Вашем подъезде придет время сделать заземление, Вы уже будете подготовлены, и все что останется – провести и подсоединить провод PE к соответствующей шине этажного щитка.

Способ №2 – Монтаж собственного контура

Нередкие в последнее время случаи, когда жильцы панельных домов решают самостоятельно сделать заземление в хрущевке, для чего организовывают индивидуальный заземляющий контур. Данная идея заключается в том, что от квартиры к подвалу протягивается одножильный провод PE по стоякам. Рядом с домом вбивается не менее трех металлических уголков либо электродов, соединенных между собой пластиной из металла. К готовому защитному треугольнику (предоставлен на схеме ниже) подсоединяется проведенный с этажа провод, другой конец которого закрепляется на корпусе щитка. Все, что остается – соединить заземление квартиры с щитком и, как Вы понимаете, защита от утечки готова!

Обращаем Ваше внимание на то, что делать такое заземление своими руками можно только после согласования этого мероприятия с управляющей компанией. Самопроизвольное принятие этого решения может повлечь за собой множество проблем, т.к. Вы, как ни как, вмешиваетесь в утвержденный проект, и если произойдет какая то авария, не исключено, что крайним окажетесь именно Вы.

Также хотелось бы добавить, что если Вы все же решите сделать собственный контур заземления в квартире, то провод PE должен быть медным, сечением не менее 4 мм.кв. Подойдет такой способ защиты не только для жильцов первого этажа, но и для всех остальных – 4-го либо даже 5-го.

Видео обзор защитной системы:

Технология заземления электропроводки

Опасный вариант защиты

Некоторые горе-электрики решают сделать заземление в квартире, просто соединив третий провод с системой водопровода либо отопления, проходящей по комнате. Ни в коем случае не используйте такой вариант заземляющего контура, т.к. в этом случае картина следующая:

• происходит пробой тока на корпус электроприбора (бойлера либо стиральной машины в ванной комнате);
• опасный ток переходит на батареи и стояки горячей/холодной воды не только Вашей квартиры, но и всех соседей, т.к. система единая.
• жертвой может стать любой, кто в данный момент решит попить воды из-под крана либо просто дотронуться до металлических труб.

Кстати, правилами ПУЭ этот момент оговаривается и также строго запрещается, согласно ПУЭ 1.7.110.

Помимо такого способа заземления квартиры, небезопасными считаются и следующие:

1. Соединение в розетке нуля с заземляющим проводником (так называемое ). Если вдруг произойдет в сети, опасное напряжение перейдет на корпус всех электроприборов, подсоединенных к заземлению квартиры – компьютера, водонагревателя, холодильника и т.д.
2. Последовательное заземление электроприборов (друг через друга). Если Вы решите сделать такой заземляющий контур, знайте – при возникновении аварии может произойти электромагнитная несовместимость. В результате электроустановки будут создавать помехи и возникнет высокая вероятность того, что заземляющий контур не предотвратит поражение электрическим током.
3. Подключение к одной клемме шины PE нескольких проводов. На каждую контактную площадку допускается подсоединять по одному проводнику. Пренебрегать этим правилом категорически запрещается.

Если возникло желание монтировать настоящую современную сеть, которая позволит делать любые модные изыски, сначала нужно определить, какого типа система заземления установлена в доме. Сделать это достаточно просто - достаточно взглянуть на этажный щиток. Ведь есть твердая уверенность, что систем в вашем случае всего две: либо TN-C, либо TN-C-S. Если стоит первая, то входящих в щиток проводов будет 4 - 3 фазовых и 1 совмещенный PEN. Проводов, идущих в квартиру, будет 2. Если стоит вторая система, то в щиток будут входить 5 проводов - 3 фазовых, 1 нейтральный и 1 заземляющий. В квартиру должны идти 3 провода.

На этом этапе начинают происходить загадочные вещи. Заглянув в квартирный щиток, можно увидеть интересную картину: входящих проводов всего 4, но к одной из квартир отходит трехжильный провод, причем 2 жилы подключены к нолевой шине. Это означает, что кто-то из жильцов, отчаявшись ждать реконструкции электросистемы, самостоятельно сделал заземление, расщепив ноль на два проводника - рабочий и защитный.

ПРИМЕЧАНИЕ

ВРУ - одно на весь дом вводнораспределительное устройство, которое распределяет энергию по стоякам. Это нечто вроде квартирного распределительного щитка размером с хороший шкаф, закрытого на замок.

Может быть так, что от ВРУ дома вкопан кабель в землю и проведен дополнительный заземляющий проводник ко всем этажным щиткам. Это наилучший вариант - дом модернизирован с TN-C до TN-C-S. В таком случае остается лишь ввести дополнительный провод в квартиру, подсоединив его к шине заземления в этажном щитке, а затем сделать разводку по квартире.

Другой случай похуже, если никто не удосужился заменить систему TN-C на более современную - то есть отвод защитного проводника в землю от ВРУ не сделан. В таком случае есть 2 выхода: либо оставить все как есть, не утруждая себя проведением трехжильного провода по квартире, и целиком положиться на автоматы, УЗО и дифавтоматы, либо все-таки подключиться к нолевой шине в этажном щитке.

ВНИМАНИЕ!

Монтаж такого подключения к нолевому проводнику делать не рекомендуется, поскольку это не входит в проект электрификации дома и может вызвать различные осложнения с руководством коммунального хозяйства.

Данная процедура называется расщепление ноля и может вызвать определенные проблемы (рис, 10.6 и 10.7).

ВНИМАНИЕ!

Прежде чем подключаться к общему PEN-проводнику в этажном щитке, необходимо удостовериться, что он имеет одинаковое сечение на всей протяженности. Это сечение должно быть не меньше 10 мм 2 , если проводник медный, и не меньше 16 мм 2 , если он из алюминия.

Рабочий ноль, который ведет в квартиру, может перегореть. Причина заключается в том, что провод, который, как вы уверены, является заземляющим, в одночасье становится нолевым. Последствия могут быть самыми разнообразными, но одинаково неприятными. На корпусе всех заземленных приборов появляется рабочий ноль. Следовательно, в результате любого изменения в работе приборов может появиться напряжение. Защитные устройства начнут отключать сеть. Соответственно, никакого заземления не будет, и можно очень долго искать место обрыва ноля, поскольку обнаружить его гораздо труднее, нежели обрыв фазы. Еще хуже, если перегорит и заземляющий проводник, который стал нолевым. Чтобы этого не произошло, нужно ставить его сечением не меньше нолевого. После того как будет произведено расщепление ноля, необходимо установить систему выравнивания потенциалов.

ВНИМАНИЕ!

Рабочий нолевой и защитный проводники не должны соединяться на протяжении всей цепи за точкой расщепления, иначе сработает УЗО. На заземляющем проводе не ставится ни автомат, ни другое устройство, разрывающее цепь.

ПРИМЕЧАНИЕ

Правила устройства электроустановок - это нечто вроде библии для электриков, сокращенно называются ПУЭ.

Есть еще один вариант сделать заземление в квартире, не идя против ПУЭ. Для этого нужно выполнить разводку по квартире трехжильным кабелем, не подсоединяя третью жилу ни на одном конце (рис, 10.8). Она должна свободно болтаться и в квартирном щитке, и в электрических точках, спокойно ожидая, пока весь дом не перейдет на систему TN-C-S.

Когда это событие случится, то останется лишь подсоединить заземляющий проводник к соответствующей шине в квартирном щитке. Затем нужно присоединить контакты розеток и светильников к третьему проводу.

ВНИМАНИЕ!

Провода заземления никогда не подсоединяются к газовым трубам. Это категорически запрещено. 90 % случаев взрыва бытового газа происходит из-за неисправной или неправильно проложенной электропроводки.

Что делать, если скрытая проводка в квартире двухжильная, а в дом провели систему TN-C-S? Это наиболее часто возникающая проблема. ЖЭК сделал свое дело - общий контур заземления проложен и в квартиру введен питающий кабель с 3 жилами. Ответ простой: придется менять всю проводку, кроме проводов освещения, на трехжильный провод или кабель. Это один вариант, наиболее трудоемкий, затратный и долгий. Если проводка старая, то проведение заземления удобный вариант, чтобы провести новую. Другой вариант, если жапко проделанного ремонта и нет желания начинать все снова, - установить или модернизировать квартирный щиток, чтобы смонтированные автоматы защиты реагировали на любую неисправность в сети. Конечно, придется при этом занулить все приборы.

ВНИМАНИЕ!

При занулении приборов обязательна установка автоматов защиты. Иначе при обрыве ноля на корпусах возникнет фазовое напряжение. Автомат в момент возникновения такой ситуации отключит сеть.

Можно проложить дополнительный проводник как проводку открытого типа в кабель-канале поверх основной. Кабельканап при этом будет тонким, 10x15 мм, поскольку заземляющий проводник должен иметь сечение 1,5-2 мм 2 (лучше всего воспользоваться проводом ПВ-3).

Безопасная эксплуатация электрических приборов невозможна без заземления. Это обеспечивает защиту человека от поражения током и гарантирует долговечную работу бытовой техники. В старых домах защитное заземление отсутствует, однако на смену устаревшим системам энергоснабжения приходят новые.

Чтобы сделать заземление в квартире или частном доме самостоятельно, следует разобраться, какая электрическая система там присутствует и что необходимо, чтобы подключить ее к контуру заземления.

Зачем нужно заземление в квартире

Под заземлением понимают присоединение точки сети к заземляющему устройству. С его помощью добиваются уменьшения напряжения до безопасного для человека уровня. Другими словами, заземление – это защита, которая сработает в случае возникновения пробоины, скачка напряжения или скопления потенциала, и отведет опасный ток в землю.

Заземление бывает рабочим и защитным. Если первое служит для функционирования некоторых специфических электрических приборов и устройств, то второе предназначено для защиты человека от ударов током в квартире или частном доме. Современные стандарты безопасности рекомендуют прокладывать внутреннюю электропроводку из трех жил и соединять все приборы с контуром заземления.

Справка! Цвет провода заземления в большинстве случаев желто-зеленый. Ноль имеет синий или голубой цвет, а фаза может быть черной или красной.

В заземлении нуждаются:

• розетки;
• бытовые приборы с металлическим корпусом. В квартире это ванна, корпус системного блока компьютера, бойлер, холодильник, стиральная машина и другая крупная бытовая техника.

Пример необходимости заземления

Бойлер, установленный для подогрева воды в квартире, вышел из строя и замкнул электричество на корпус. Под напряжением оказались все батареи и трубы в квартире. Ничего не подозревающий человек решил попить воды и попытался открыть кран. В момент касания рукой вентиля произошло замыкание сети, и ток прошел сквозь человеческое тело в пол.

Если бы бойлер имел заземление, ток ушел бы в землю, а автомат отключил подачу электроэнергии на прибор, или батареи и трубы, соединенные с землей, имели бы практически нулевой потенциал. В обоих случаях поражения человека током можно было бы избежать.

Какие системы существуют

В многоквартирных домах с напряжением 220W возможны несколько систем заземления, основные нормы и требования к которым перечислены в пункте 1.7 ПУЭ. Системы имеют маркировку. Первая буква означает состояние нейтрали источника питания относительно земли:

• I – изолированная;
• T – заземленная.

Вторая – это состояние открытых проводящих частей относительно земли:

• T – проводящие части заземлены;
• N – подключены к заземленной нейтрали.

Последняя обозначает принцип совмещения нулевого защитного и рабочего проводника:

• S – проводники разделены;
• C – функции совмещены в одном проводнике.

Согласно ГОСТ Р 50571.2-94 нулевые проводники обозначаются:

• N – рабочий;
• PE – защитный;
• PEN – совмещение защитного и рабочего.

1. TN-C. Система распространена в старых многоквартирных домах и характеризируется отсутствием отдельного заземляющего проводника. На всем протяжении сети нулевой защитный проводник совмещен с рабочим (PEN). Такая защита применялась в хрущевках и брежневках. С точки зрения электробезопасности она одна из самых ненадежных. Определить, что в квартире именно эта система подключения, можно, заглянув в подъездный щиток. Внутри будет четыре входящих кабеля (PEN и три фазы) и два уходящих в квартиру (PEN и фаза). Защитные контакты в розетках будут отсутствовать.
2. TN-S. Система пришла на смену устаревшей и заведомо опасной TN-C. Рабочий и защитный проводник разделяются еще на подстанции и не пересекаются на всем своем протяжении. Определить такое подключение можно только в вводно-распределительном устройстве, доступ к которому в многоквартирных домах ограничен. На входе в него пять кабелей (3 фазы, PE и ноль), три уходят в квартиру (PE, фаза, ноль).
3. TN-C-S. Эта система – промежуточный вариант между двумя предыдущими, модернизация устаревшей системы TN-C в жилых помещениях. На всем протяжении нулевой защитный проводник и рабочий совмещены, а на входе в здание начинается их разделение.
4. TT. Такая система оптимальна там, где все остальные не будут обеспечивать достаточную электробезопасность, например, в отдельно стоящих частных домах, металлических контейнерах или торговых павильонах. Напряжение подается по четырем проводам (три фазы и ноль). Принцип работы основан на том, что защитный нулевой проводник заземлен независимо от рабочего проводника. Связь между ними отсутствует, а контуры заземления не сообщаются.
5. IT. Напряжение передается по трем фазам проводов. На стороне конечного потребителя присутствует защитный контур, нейтраль источника изолирована. Система применяется на установках, которые требуют бесперебойного снабжения током и нуждаются в постоянном контроле.

Заземление для новостройки

В современных новостройках, возведенных после 1998 года, используются системы заземления ТN-S и ТN-С-S. Это значит, что в них предусмотрено выделенное заземление. Проводку прокладывают по трехжильной системе, подключенной к контуру заземления.

В стояк подведены:

• три фазы;
• нулевой рабочий проводник;
• защищенный проводник.

По квартире разводится провод заземления, а в комнатах устанавливаются розетки с контактами. После чего фаза и рабочий провод N подключаются к соответствующим шинам, а PE к щитку.

Как сделать заземление в квартире, если его нет

В старых домах установлена система TN–C, которая не имеет заземления, и проложен двухжильный провод (фаза и ноль). Чтобы заземлить квартиру, придется провести новую проводку, установить автомат УЗО или смонтировать контур.

Подключение УЗО

Устройство защитного отключения, или, по-другому, УЗО спасет человека от удара током в случае, если в доме отсутствует заземление. Через устройство проходят фазовый и нулевой провода. В момент утечки электричества оно определяет разницу между силой тока, прошедшей между ними, и разъединяет контакты, тем самым обесточивая участок сети.

Справка! Электрики советуют подключать УЗО независимо от того, есть в доме заземление или нет.

Существует два варианта подключения УЗО:

• На весь дом. В таком случае обезопасить от утечки можно все электроприборы в квартире, начиная от крупной бытовой техники, заканчивая светильниками. Для этого потребуется более мощный и дорогостоящий прибор. При срабатывании защиты электричество будет отключено везде, а на наличие утечки придется проверять каждое подключенное устройство отдельно.
• На комнату или конкретное устройство. Менее мощный УЗО устанавливается только на «опасные» линии, например, на ванную комнату, кухню, подвал или на конкретное устройство, вроде стиральной машины или электроплиты. Если в квартире есть устройства, потребляющие больше 1,2 кВт, то на каждое из них рекомендуется ставить отдельный автомат и УЗО.

Прибор имеет две входных и две выходных клеммы (фаза и ноль). Установка производится согласно схеме:

Правила установки:

• УЗО устанавливается между входным выключателем и автоматом;
• мощность УЗО должна немного превышать мощность установленного на нее автомата;
• правильность работы УЗО проверяется путем подключения бытового прибора под нагрузкой к сети, в которую оно было установлено.

Монтаж собственного контура

Собственный контур для заземления своими руками можно сделать как в частном доме, так и в многоквартирном. Во втором случае работу надо согласовать с управляющей компанией и соблюдать требования ПУЭ.

Порядок работ:

1. По стояку к подвалу протягивается одножильный провод PE. Рекомендуется использовать медный провод сечением не менее 4 кв. мм.
2. Рядом с домом устанавливается заземлитель. Обычно используют обрезки из нержавеющей стали, которые свариваются в виде треугольника.
3. Один конец провода присоединяется к готовой конструкции, другой закрепляется в щитке.
4. Заземление квартиры соединяется со щитком.

Важно! В качестве заземлителя запрещено использовать арматуру. Причиной служит наружный каленый слой, наущающий распределение тока, и быстрый процесс ржавления.

Опасный вариант защиты

Недопустимо решать проблему заземления путем присоединения PE-провода к системе водопровода или газового снабжения. В случае утечки, ток пойдет не по проводам, а по трубам и батарее, что может привести к поражению электричеством не только проживающих в заземленной таким способом квартире, но и соседей.

• электрики рекомендуют заземлять все имеющиеся в квартире бытовые приборы и розетки;
• нельзя заземлять электроприборы по цепочке друг через друга. Это может вызвать электромагнитную несовместимость и несрабатывание заземляющего контура;
• следует использовать специальные клеммы, скрутки на месте стыков недопустимы;
• к каждой клемме шины PE допустимо подключать только один провод.

Заземление сделает безопасным процесс использования электрических приборов в квартире. Существует несколько систем подключения, самая распространенная – TN-C, она не имеет отдельного заземляющего проводника и является устаревшей. Чтобы обезопасить человека от поражения током, можно установить УЗО и собрать собственный защитный контур. Если соблюдать технику безопасности и нормы ПУЭ, это не вызовет больших трудностей.

Как провести заземление в квартире. технология, во всех ли помещениях она осуществима — ответы на эти вопросы представлены в этой статье.

Перед началом проведения работ, необходимо выяснить, какая из систем применяется в вашем доме. По правилам, которые были приняты еще в 2003 году, каждое строение должно быть оборудовано стояком из пяти проводов, в котором 5-й провод - как раз и есть заземляющий проводник. Если в вашем доме все именно так, то вам остается только развести заземляющий провод по квартире (третья жила в кабеле), затем поставить везде специальные розетки с заземлением, а ванной устроить ДСУП.

1. Так, в новых (постсоветских) домах это, как правило, современная система TN-С-S (имеет нулевой как рабочий, так и защитный проводники, которые обычно соединены в главном щите здания; далее они везде разъединены). В этой системе к подъездным стоякам подходят 3 фазы L, а также разделенный N (рабочий нулевой) и PE (защитный проводник). Процесс подключения происходит гораздо проще, так как в этажном щитке уже предусмотрены отдельные шины, предназначенные для подключения нуля, фазы и заземления. А у шины заземления имеется металлическую связь с корпусом электрощита.

Электроснабжение квартиры TN-C-S

Определить подключен ваш дом по (TN – C – S) несложно. Достаточно взглянуть на кабель, который подходит к стояку (вводный). Он должен иметь 5 проводов:

• 3 фазы, такие как L1, L2, L3;
• защитный нуль PE;
• рабочий нуль N.

Подключение осуществляется следующим образом:

• фазный провод от квартиры подсоединяется к той же шине, где был предыдущий старый провод;
• рабочий нулевой N провод подключается к той шине, у которой нейтральные провода;
• заземляющий РЕ провод (нулевой защитный) подсоединяется к корпусу щита.

Важно! Подсоединять все заземляющие провода (которые в щитке) на 1 болт (зажим) — нельзя! Нужно применять разные болтовые соединения. Лучше использовать шину: прикрутите ее к щитку, потом подсоедините PE.

Пример разделения по бытовым приборам: приборы освещения, энергопитания, крупная бытовая техника заземляются отдельно

Также важно учитывать следующее:

• при 3-хфазном вводе абсолютно все проводники должны иметь одинаковые сечения (по меди до 16 мм2);
• под 1-ну клемму автомата можно зажимать до 2-х проводников 1-го сечения;
• чтобы получить равномерную нагрузку, предпочтительным будет 3-хфазное подсоединение к варочной поверхности;
• все металлические части в ванной (трубы, экран тёплого пола, ванна и проч.) и заземляющий проводник розетки (конечно, при наличии такой в ванной) должны подсоединяться к шине ДСУП (либо КУП), которая должна находиться там же. При этом розетка запитывается по 3-хпроводной схеме;
• все проводники РЕ при наличии механич. защиты должны быть сечением 2,5 мм2, если ее нет — 4 мм2. Проводник от ДСУП шины к шине щитка РЕ (лучше этажного)- должен быть сечением в 6 мм2;
• предпочтительно разделять цепи освещения и силовые (розеточные).Однако допускается смешанное питание. А линии на все силовые установки (плита, духовка, СМ) должны быть отдельными.

2. В некоторых многоквартирных домах нового типа (с 1997 г.) применяют TN-S на всем протяжении разъединены). Такое заземление наиболее надёжное. При подключении дома заземляющий провод прокладывают отдельно, вместе с фазным, нулевым проводами от подстанции к электрощитам дома. Работа проводится аналогично как и в TN – C – S.

Как провести заземление в старом доме?

В старых домах обычно встречается система TN-C, в которой на всём ее протяжении нулевые проводники (рабочий и защитный) совмещены в один нулевой проводник (PEN). Корпус электрооборудования (электроприбор, корпус щитка либо сборки) соединим с проводником PEN. Подобная защита называется занулением. Контур зануления установлен на подстанции, которая питает дом. К подъездным стоякам подходят 3 фазы L, а также совмещенный PEN-проводник. Все этажные щитки в такой системе зануляют, и заземление в них не предусмотрено.

Электропроводка в случае однофазного электропитания жилплощади выполняется 2-хжильными кабелями (фаза, PEN). Либо 4-хжильными кабелями (А, В,С, PEN) при 3-хфазном питании квартиры. В розетках контакты защитного заземления отсутствуют.

Это самая старая и наиболее распространенная система. Она очень долго существовала в СССР и, к сожалению, до сих пор во многих домах продолжает существовать. При ее применении существует серьезная угроза поражения электрическим током. Автоматические выключатели (защитные коммутационные аппараты), установленные с системой TN-C, защищают эл. цепи (группы, линии) лишь от токов короткого замыкания. А вот защита от поражения электротоком полностью отсутствует.

Важно! Если специалист-электрик порекомендует сделать электромонтаж с применением TN-C, не раздумывая отказывайтесь! Она совершенно не способна защитить от поражения электротоком! Работа электроприборов при такой системе создает потенциальную угрозу для жизни! Кроме того, ПУЭ (п. 1.7.80) запрещает ставить УЗО в этой системе заземления в качестве основной защиты.

По новым стандартам, принятым в 2003 году, во всех старых домах система TN-C должна быть переведена в систему либо TN-C-S либо TN-S посредством модернизации схем электроснабжения (монтажа системы уравнения потенциалов). Однако плохое финансирование пока не позволяет осуществить это во всех домах. В большинстве случаевэнергоснабжающие организации поступают следующим образом: на вводе в многоквартирный дом монтируют повторное заземление нулевого провода. Затем разделяют PEN-проводник на 2 отдельных провода:

• нулевой (N) рабочий проводник;
• защитный (PE) проводник.

Важно! В случае наличия системы TN-C самостоятельно предпринять в отношении заземления, к сожалению, ничего нельзя! Нельзя сооружать свое личное ЗУ! Так как оно будет находиться за пределами СУП дома и может послужить причиной появления блуждающих токов. Поэтому пользоваться можно только имеющейся общедомовой системой.

Другими словами, нужно либо целиком переоборудовать всю проводку дома к новым стандартам, либо пользоваться электроприборами с корпусом из непроводящего материала. Также рекомендуется установить УЗО на цепи, которые питают бытовую технику. Особенно важно — в ванной. УЗО не способно защитить от удара током, но от смертельного поражения им оно спасет.

Причины, исключающие монтаж заземления

1. Если заземление не соединить с водопроводными трубами, батареями, арматурой и другими проводящими частями квартиры, то между подсоединенной к такой проводке техникой и этими частями появится опасное напряжение. Но даже если соединить и заземление получится хорошим, то с этих конструкций выравнивающий ток по заземлению пойдет через всю квартиру. Подобные токи могут быть очень большими, поэтому при нарушении PEN (основного заземлителя) возникнет опасность пожара из-за сверх токов. Но это еще не все. В случае возникновения на корпусе электроприборов напряжения, заземленного посредством батареи или водопроводной трубы, под напряжение попадут все трубы и батареи, в том числе в соседних квартирах. В итоге соседа, который решил налить воду из-под крана может насмерть поразить током! О запрете использования труб написано вПУЭ 1.7.110.
2. Также нельзя осуществлять имитацию схемы через соединение в евророзетке «нулевого рабочего» с «нулевым защитным» проводником. Это крайне опасно. Нередки случаиотгорания «нулевого рабочего» проводника в щите. А это ведет к тому, что на корпусе компьютера, холодильника и т.д. размещается 220 В.
3. Единственное исключение составляет заземление «на ноль», которое делается в домах, специально оборудованных под электроплиты. Однако делать это следует лишь после внимательно изучения нулевого проводника на сечение (не менее 16 квадр. для алюминия), а также неразрывность (по ПУЭ 7, пункт 1.7.131). Делать это должен квалифицированный электрик.

Таким образом, мы видим, что в некоторых случаях провести схему в квартире непросто. Если это система TN – C – S либо же TN – S, то заземлить можно и самому (то есть провести провода по квартире). Если же это устаревшая TN – C, то в случае отдельно взятой квартиры не поможет даже опытный электрик. Ее нужно менять во всем доме.

Сегодня трудно себе представить комфорт без разнообразной бытовой техники и множества осветительных приборов, но возможность их безопасного использования зависит от качественной электропроводки, а также наличия заземления в квартире. Последнее особенно важно, так как служит надежной защитой от удара током, позволяет сохранить электроприборы от пробоев и скачков напряжения. К сожалению, на территории СНГ в домах старого жилого фонда заземление квартир не выполнялось. Лишь в новых домах, начиная с 1998 года постройки, начали устанавливать настоящее электрическое заземление.

И если в новостройках проблема с заземлением по большому счету решена, то для домов старого жилого фонда она остается актуальной. Зачастую владельцы таких квартир начинают задумываться о заземлении, когда делают капитальный ремонт или приобретают дорогостоящую бытовую технику. И первое, с чем они сталкиваются, это отсутствие возможности обустройства качественного заземления. Причин тому много, но обладая знаниями о том, что такое заземление, как оно делается, и что для этого необходимо сделать, можно выполнить все работы без особого труда.

Системы заземления

Создать защитное заземление в квартире можно в любом случае, важно знать, куда и какой провод подсоединять. Для этого придется ознакомиться с различными типами систем заземления. Это важно по ряду причин. Во-первых, в домах, построенных в различные периоды времени, используются разные типы систем заземления. И чтобы ничего не перепутать, необходимо хоть немного в них разбираться. Во-вторых, ошибка при создании заземления может повлечь за собой сбой всей сети в целом или даже привести к пожару. От правильно подключенного заземления зависит безопасность использования электроприборов и жизнь людей.

Итак, согласно ГОСТ существуют следующие типы систем заземления электросети: ТN-S , ТN-С , ТN-С-S , ТТ , IТ . Разница между ними заключается в наличии отдельного провода заземления. Дело в том, что в одних системах присутствует «фаза», «ноль» и «земля», а в некоторых - только «фаза» и «ноль». Первые две буквы указывают на характер заземления источника питания и открытых частей проводника. Для нас больший интерес представляет вторая часть маркировки. Именно из неё можно узнать, где есть отдельный провод заземления, а где он совмещен с «нулем». Так буква «S» говорит о том, что в системе присутствует отдельный провод для «нуля» и отдельный для заземления. Буква «С» указывает на то, что «земля» и «ноль» представлены одним проводом. Буквой «N» маркируется нейтраль, которая заземляется в системах с переменным током.

Схема заземления в квартире может содержать маркировку РЕ и РЕN. По сути, эта маркировка указывает на наличие отдельного или совмещенного заземления. РЕN - это совмещенный «ноль» и заземление (С), а РЕ - раздельные проводники для «нуля» и заземления (S).

Важно! Система ТТ предусматривает прямое заземление корпуса оборудования. Система IТ предусматривает заземление корпуса оборудования через сопротивление или полную изоляцию токоведущих проводников. Эти системы обычно применяются на предприятиях.

Зная маркировку систем заземления, можно отметить, что в домах, построенных до 1998 года, используется система ТN-С. В таких домах проложена двухжильная проводка из алюминия или меди. Поэтому в многоэтажках того времени в стояк подводятся три фазы (L) и один РЕN (С) проводник. Такое заземление еще называют занулением.

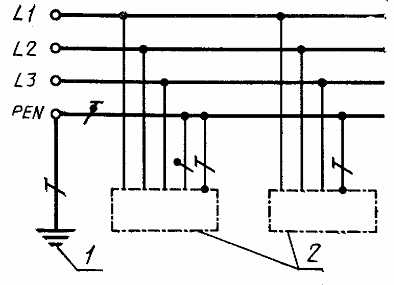

Схема заземления в квартире старого жилфонда :

ТN-С

Современные дома имеют маркировку системы ТN-S или ТN-С-S. В стояк дома подведены три фазы (L), один нулевой рабочий проводник (N) и один защищенный РЕ (S) проводник, а в помещениях проложена трехжильная проводка. Подключение к такой системе намного проще в сравнении с системой ТN-С, так как для каждого проводника предусмотрены отдельные места подключения, а заземление имеет отдельную связь с металлическим корпусом щитка.

Схема заземления в квартире нового жилфонда :

ТN-S 1 - заземление источника питания; 2 - открытые проводящие части.

ТN-С-S 1 - заземление источника питания; 2 - открытые проводящие части.

Следует отметить, что контур заземления обустраивается в многоэтажном доме еще на этапе его строительства, поэтому проводить расчет заземления не имеет смысла. Создание схемы контура и все расчеты проводятся на стадии проектирования дома. А в случае, если потребуется сделать новые расчеты, лучше обратиться к специалистам или воспользоваться специальной программой.

Монтаж заземления в доме с системой TN-C-S

Определить, какая система заземления в доме, можно несколькими путями. Первый - это обратиться в ЖКХ к электрикам с вопросом о заземлении. Второй - просто заглянуть в распределительный щиток на этаже и внимательно рассмотреть подводящий кабель. Для системы заземления типа TN-C-S характерно использование пятижильного кабеля: три фазы (L), ноль (N), и заземления (РЕ). Для облегчения идентификации все провода имеют свой цвет. Так «фаза» (L) коричневого или красного цвета, «ноль» (N) голубого или синего цвета, заземление (РЕ) - жёлтый провод с зеленой полоской или просто зеленый.

Как уже отмечалось ранее, сделать заземление в новых домах с системой TN-C-S довольно просто. Дело в том, что внутри помещений изначально проложена трехжильная проводка, и в ней предусмотрен отдельный кабель заземления. Но если, приобретя квартиру после строителей, обнаруживается отсутствие разведенной проводки, то тут тоже нет ничего страшного, можно все сделать самостоятельно. Подвести все провода к щитку в квартире не составит особого труда.

Подключение проводов проводится следующим образом. Если не был установлен распределительный щиток в квартире, придется заняться его монтажом и установкой УЗО внутри щитка. Обычно щиток размещают рядом с входной дверью в легкодоступном месте. Рядом со щитком бурим сквозное отверстие и пропускаем через него кабель для подключения к щитку на лестничной площадке. Провода входящего кабеля подключаем к щитку в квартире следующим образом:

• желто-зеленый (заземление) присоединяем к шине заземления. Сама шина находится в нижнем правом углу щитка;
• синий или голубой провод (ноль) присоединяем к нулевой шине. Она находится в верхнем левом углу щитка;
• запитывающий провод (фаза) подключаем к нескольким УЗО последовательно.
• теперь подключаем проводку из квартиры к щитку. Подключение проводим так же, как описано выше, с той лишь разницей, что к отдельно взятому УЗО подключаем отдельную группу электроприборов.

Теперь вызываем электриков, чтобы они отключили питание на стояке. Как только это сделано, электрики произведут подключение к основному распределительному щитку и вновь включат электричество. По завершению всех работ можно провести испытание сети на предмет заземления. Проверка заземления проводится при наличии обычного вольтметра, другие способы небезопасны. На вольтметре выставляем максимальное напряжение в 250 В и прикладываем один щуп к заземлению, второй к «фазе». Стрелка должна отклониться на 230 - 240 В, значит все в порядке.

Важно! Производить подключение к основному щитку самостоятельно запрещено. Во-первых, Вы не сможете отключить самостоятельно стояк, а даже если и сможете, у вас нет на это разрешения. Во-вторых, подключение к общей энергосети должен производить человек, обладающий соответствующими полномочиями, знаниями и умениями. В-третьих, за отключение без разрешения Вас могут оштрафовать или применить более строгие санкции. К тому же, любая ошибка может повлечь за собой пожар или повреждение энергосети.

Монтаж заземления в доме с системой TN-C

Ранее отмечалось, что для домов старого жилого фонда характерна система заземления TN-C. Проверить это можно так же, как описывалось выше. С той лишь разницей, что заглянув в распределительный щиток, можно увидеть отсутствие жёлто-зеленого провода в подводящем кабеле. Там могут быть три фазы и ноль. Заземление в таких домах, по сути, отсутствует, и сделать его для отдельно взятой квартиры несколько сложнее, но возможно. Для этого придется выполнить капитальный ремонт с полной заменой всей проводки. Это важно, так как старая проводка представляет собой двухжильный алюминиевый провод, а для создания заземления необходима еще и третья жила.

Важно! При полной замене проводки и прокладке новой необходимо составить план-схему проложенных проводов со всеми распределительными коробами и точками подключения. Все работы проводятся при строгом соблюдении правил техники безопасности, требований к монтажу проводки, монтажу точек подключения и осветительных приборов. При выборе проводов и электроприборов следует знать требования, которые предъявляются к ним для установки в жилых помещениях. От соблюдения всех правил во время монтажа будет зависеть ваша безопасность при использовании электросети.

После прокладки новой проводки устанавливаем распределительный щиток и автоматы УЗО так же, как было описано выше для системы заземления TN-C-S. Вызываем электриков, и они производят подключение. Но вот само подключение к основному распределительному щитку будет производиться несколько иначе. Все дело в отсутствующем проводе заземления. И на этом этапе можно пойти двумя путями: выполнить зануление или полноценное заземление.

Зануление в системе TN-C

Этот путь несколько проще, но и менее безопасен. Дело в том, что рекомендации по ГОСТу для систем TN-C несколько устарели, не говоря уже о частично изношенном подводящем кабеле, изношенном электрооборудовании и плачевном состоянии щитков. Как уже отмечалось ранее, для таких систем заземление выполняем путем объединения нулевого проводника с проводником заземления. Что в сочетании с изношенным оборудованием может привести к пожару. Но тут уже ничего не поделаешь, по ГОСТу все так и должно быть.

Полноценное заземление в системе TN-C

Второй путь подразумевает создание полноценного заземляющего контура. Он более сложный, но и более надежный. Придется создать свой собственный контур заземления. Для этого, договорившись с электриками, можно закопать в подвале дома электроды и протянуть от них отдельный провод по стояку и уже от него завести заземление в квартиру. Некоторые владельцы жилья на нижних этажах заземляющий контур вкапывают непосредственно рядом с домом. Но стоит отметить, что создание полноценного заземления в старых домах весьма накладное дело, требующее расчетов для самого контура заземления.

Важно! Некоторые владельцы заземляют свою проводку путем присоединения провода к батареям отопления или стояку холодной воды, а также к газовым трубам. Это крайне ошибочное решение. Во-первых, такое заземление снижает надежность труб. Во-вторых, никому не понравится, что от прикосновения к теплой батарее его шарахнет током. В-третьих, сила тока, уходящего через такое заземления, может быть достаточно большой, чтобы убыть ребенка, который случайно прикоснулся к трубе.

Создание заземления в квартире - занятие весьма ответственное. От того, насколько качественно и надежно оно сделано, будет зависеть безопасность использования электроприборов. А соблюдение правил и требований к монтажу проводки позволит забыть о проблемах с электросетью на многие годы.
