Sens на датчике движения. Схема подключения датчика движения. Монтаж датчика освещения

Чтобы установить детектор движения, не нужны специализированные знания или профессиональный опыт. Достаточно разобраться в простых электросхемах и правильно соединить кабели между собой. В этой статье просто и понятно объяснено, как подключить датчик движения своими руками, а также приведены рекомендации по выбору прибора и решение возможных проблем во время монтажа.

Схемы подключения

Если раскрыть коробку у датчика движения, внутри будут обнаружены 3 провода с разными обозначениями на клеммной колодке: красный (A – нагрузка), синий (N – ноль), коричневый или черный (L — фаза). Присоединение проводов осуществляется с помощью клеммных зажимов. Схемы подключения также подробно описаны в инструкции к устройству или на корпусе.

Подключение одного прибора в цепь

Самый простой вариант – подключить детектор к лампе напрямую. Эта схема подходит для закрытых темных помещений без окон, где не требуется более сложной логики освещения.

Для этого понадобится трехжильный провод, чтобы подключаться к датчику, отвертка, НШВИ наконечники и клеммники (две штуки на 2 контакта и 1 штука на 3 контакта).

1. Снять крышку прибора. Подключить трехжильный провод к колодке. Если цвета проводов в трехжильном проводе совпадают с цветами проводов в датчике, желательно распределить их как продолжение друг друга: красный к красному, синий к синему и т. д. с помощью НШВИ наконечников. Закрыть крышку.
2. Подсоединить трехжильный провод к распределительной коробке, в которой нужно объединить между собой 7 проводов: 2 от лампы, 2 от электрощитка, 3 от датчика движения. Теперь надо соединить вместе фазные (L) кабели от датчика (коричневый или черный) и щитка (коричневый) при помощи клеммников. Затем нулевые (N) кабели от датчика, щитка и светильника (синие). И, наконец, оставшиеся два: нагрузку датчика (А) – красный и фазу светильника (L) – коричневый.
3. Подать питание и проверить работоспособность датчика.

Подключение через выключатель

Иногда требуется присоединить в цепь выключатель. Это делается для того, чтобы была возможность принудительно включить свет, вне зависимости от движения в зоне видимости. Это можно реализовать, добавив в электрическую цепь параллельно к датчику движения выключатель с одной клавишей.

Для этой задачи, кроме НШВИ наконечников, трехжильного провода и отвертки понадобятся три клеммника на 3 контакта.

1. Отключить сеть и проверить отсутствие напряжения.
2. Подключить трехжильный провод к колодке устройства и провести его к распределительной коробке. Также вывести сюда кабель от выключателя.
3. Внутри распределительной коробки теперь 9 проводов: по 2 от лампы, выключателя и щитка, плюс 3 от датчика. Соединяем фазные (L) кабели от датчика, электрощитка и выключателя (коричневые). Нулевые (N) от датчика, электрощитка и лампы (синие). И оставшиеся провода: нагрузочный от датчика (A, красный), нулевой от выключателя (N, синий) и фазовый от лампы (L, коричневый).
4. Подать питание и проверить работоспособность.

Подключение нескольких приборов в цепь

Таким способом подключать датчики рекомендуют в основном для длинных коридоров и лестничных клеток. Это связано с небольшим радиусом действия датчиков либо с необычной планировкой помещения. В этом случае два и более датчика подключаются к одной фазе параллельным способом. Если сделать подключение к разным фазам, произойдет короткое замыкание.

1. Отключить питание и проверить отсутствие напряжения.
2. Объединить фазы (L, коричневый) у датчиков и электрощитка. Затем происходит подсоединение нагрузки (A, красный) у датчиков и фазы (L, коричневый) у лампы. Осталось объединить нулевые кабели (N, синий) между датчиками, лампой и электрощиктом.
3. Включить питание и проверить работу всех устройств.

Так как ни один бытовой датчик движения не рассчитан на большие мощности прожекторов, возможно, придется подключить их к цепи через контактор с катушкой в 220 В. В отличие от предыдущей схемы, фазный (L, коричневый) провод идет на контактор от датчика и щитка. А нагрузка (A, красный) датчика идет не на лампу, а на катушку контактора. В этом случае лампа контролируется через контактор, а не напрямую.

Видео инструкция

Проверка установки

Чтобы проверить работает ли датчик, нужно выставить на максимум параметр LUX, а настройку TIME, наоборот, на самый минимум. Если после подачи электричества загорелся светодиодный индикатор, значит, произошло включение нагрузки. Если диод загорелся не сразу, это не значит, что прибор неисправен. Нужно подождать полминуты, чтобы он успел подготовиться к работе. Это позволяет проверить устройство до подключения остальных приборов, сэкономив время на поиске места для установки датчика.

Настройка

После установки прибора надо отрегулировать его для более точного срабатывания. Количество настроек зависит от модели устройства. В дешевых вариантах можно повлиять лишь на время включения света и на уровень освещенности. В более дорогих моделях добавляется настройка чувствительности сенсора, и возможность перемещать угол обзора датчика.

Угол обзора

Прослушиваемую зону прибора можно вычислить лишь примерно. Поэтому могут возникать ситуации, когда сенсор срабатывает не так, как предполагалось при установке. Одной из причин может быть выбор неправильного направления угла обзора. Поэтому если модель устройства позволяет изменять этот параметр, стоит этим воспользоваться.

Чувствительность (SENS)

Эта настройка позволяет уменьшить количество ошибочных срабатываний от животных и других факторов. Справляется с опознанием кошек и маленьких собак, с крупными животными эффекта может не быть совсем. Начинать настройку лучше с минимального значения, постепенно увеличивая до нужных показателей.

Задержка выключения (TIME)

В зависимости от модели детектора параметр может варьироваться от 3 сек до 15 мин. Это значит, что после того как было обнаружено движение, лампочка будет гореть в течение этого времени. При этом, если время вышло, но человек все еще находится в зоне видимости прибора, свет будет гореть. Таймер начинает свой отсчет до выключения лампы после того, как движение прекратилось. Начинать настройку следует с минимального значения.

Уровень освещенности (LUX/DAY LIGHT)

Этот параметр устанавливает, в какой освещенности аппарат будет срабатывать. То есть чтобы он не срабатывал в дневное время, а начинал действовать только с наступлением сумерек или темноты. Для настройки надо вывернуть показатель на максимум, постепенно снижая до нужной чувствительности.

Возможные проблемы и их решение

Может возникать ситуация, когда выключение света не происходит, хотя прибор работает исправно. Здесь стоит проверить настройку длительности срабатывания (TIME), которая может быть выкручена в максимальное положение. Свет остается включен так долго, что просто не успевает погаснуть. В таком случае нужно уменьшить этот интервал до приемлемого результата.

Проблема может быть и в других настройках: слишком низкая чувствительность (SENS) или неверный порог освещения (LUX). Проверьте работу датчика, вывернув ручки на максимум, чтобы исключить эти варианты.

Неоптимальное место установки

Возможно устройство загорожено шкафом или тумбой. Либо зона действия расположена слишком далеко от человека и не видит движения. Или лампа, к которой он подключен, находится настолько близко, что вызывает ложные срабатывания. Также есть вероятность, что угол зрения прибора направлен не туда, куда нужно. Эти недочеты исправляются легко и быстро. Мебель можно убрать либо поставить детектор в другое место. Для выбора оптимального места установки необходимо понимать принцип работы датчика. Микроволновые и ультразвуковые датчики любят движение к датчику или от него. А инфракрасные – движения мимо датчика. Если двигаться навстречу пиродатчика идеально по осевой линии, то он может и не работать. Понимание этих особенностей позволит избежать мертвых зон и ложных срабатываний. Как видим угол обзора, указанный в описании производителем, он не указывает в какой плоскости — это не полная информация, а хитрости производителя. Инфракрасный датчик может срабатывать, если в его поле видимости есть предметы с разной температурой, даже без движения этих предметов. Поэтому их еще называют датчиками присутствия.

Перегорание лампы

Перед установкой новой лампы проверяйте ее на работоспособность. Также это делается с помощью вольтметра, хотя способ не самый точный. Еще можно вкрутить лампу в другой светильник, который до этого работал с другой лампой.

Неисправность проводки

При подозрении на неисправность проводки нужно вызвать мастера либо прозвонить ее мультиметром самостоятельно. Другая причина кроется в неправильном подключении нулевого кабеля к датчику движения. Часто в место соединения с колодкой попадает строительный мусор, после чего образуется слой нагара и окисление металла. При этом контакт больше не проходит, и датчик перестает срабатывать. Чтобы это исправить, надо проверить провода на наличие повреждений, а окислившееся место тщательно очистить и прожать НШВИ наконечниками.

Брак и неправильные условия эксплуатации

К сожалению, от производственного брака и неправильной транспортировки устройства никто не застрахован. Часто это касается дешевых моделей с низким уровнем защиты. Или, например, к датчику была подключена мощная лампа, превышающая рекомендуемые показатели, и он не справился с нагрузкой. В корпус могла попасть вода или пыль. Перед покупкой не забывайте проверять исправность устройства.

Принцип работы и использование

Суть действия всех датчиков сводится к отслеживанию движущихся объектов, и замыканию электрической цепи, если шевеления обнаружены. Цепь размыкается, когда в поле зрения определенное время не было замечено никакого перемещения.

Виды датчиков движения

Технологии, с помощью которых датчики реализуют свою прямую обязанность, могут отличаться. Всего различают 5 видов детекции:

• Инфракрасный (ИК). Такие датчики реагируют на изменение теплового излучения в зоне видимости. Из плюсов можно выделить удобство при монтаже вне помещения, полную безопасность для домочадцев, а также возможность регулировки дальности реагирования и очень низкое энергопотребление. Эти приборы пассивно прослушивают окружающее пространство, ничего не излучая. Из-за особенностей технологии могут происходить ложные срабатывания на животных и другие посторонние движения, особенно на улице. Кроме того, приспособление можно легко обмануть, надев не пропускающий ИК-излучение материал.

• Ультразвуковой (УЗ). С помощью звуковых волн датчик прослушивает окружение с частотой 20–60 кГц, которые не слышны человеческому уху. Если отраженный сигнал изменил частоту, прибор понимает, что в зоне действия происходит движение, и срабатывает должным образом. Они неприхотливы к условиям эксплуатации, хорошо работают во влажных и пыльных помещениях вне зависимости от температуры. Относительно недорого стоят. Однако если в доме есть животные, лучше остановить выбор на другом устройстве. Также из недостатков можно выделить небольшой охват действия и безразличие к плавной походке и движениям.
• Микроволновый (СВЧ). Устройство излучает электромагнитные волны частотой около 5,8 ГГц, регистрируя окружающие объекты. Этот тип используется в основном охранными системами. Для установки в жилом помещении не подходит, так как СВЧ-излучение небезопасно для человека.
• Акустический . Детектор реагирует на резкий шум, ничего не излучает. Чаще всего используется в подвальных помещениях и на лестничных клетках.
• Комбинированный (дуальный). Эти датчики совмещают в себе несколько технологий для уточнения результата. Их можно более точно настраивать, что уменьшает количество ложных срабатываний.

Каждая технология имеет свои достоинства и недостатки, которые влияют на выбор места установки прибора. Для домашнего использования больше всего подойдут ИК и УЗ датчики либо их комбинация.

Каждое устройство имеет ряд характеристик, о которых следует знать при покупке прибора.

Степень защиты

Другими словами, прочность корпуса устройства. Измеряется в IP: чем больше показатель, тем более прочная оболочка у прибора. Для уличного использования надо выбирать модели с IP 55 и выше. Для домашнего использования вполне хватит IP 22+.

Тип питания

Бывают проводные и беспроводные датчики движения. Соответственно, проводные питаются из стандартной сети в 220 В, а беспроводные работают от батареек, в том числе солнечных, и аккумуляторов. Вторые чаще используются, когда надо включать свет или другие приборы от низковольтных источников (например, от 12 V аварийной сети). Их используют в случае, если после евроремонта нет возможности проложить провод для передачи информации.

Угол действия

Одна из ключевых характеристик, которая напрямую влияет на работу датчика и место установки. Чаще всего цифры варьируются от 90 до 360° по горизонтали и от 15 до 180° по вертикали.

Дальность действия

Этот параметр определяет, на каком расстоянии от прибора будет обнаружен человек. Измеряется в метрах и определяется по трем плоскостям:

• Перпендикулярно, когда человек движется по касательной окружности, где центр – датчик движения.
• Фронтально, когда человек движется по направлению к устройству.
• Присутствие человека рядом с прибором.

Принципиальное отличие от угла обзора заключается в том, что тут измеряется дальность действия, а не угол обзора.

Максимальная подключаемая мощность

Большинство датчиков предназначены для маломощных приборов: от 500 до 1000 Вт. Если требуется подключить мощные лампы, надо добавить в схему магнитный пускатель между лампой и фазой датчика, а его катушку с другой стороны от лампы.

Варианты использования

Есть множество альтернативных вариантов использования, кроме включения и выключения света в комнате:

• Охранные системы и сигнализация.
• Подсветка ворот и дорожек у дома.
• Установка контроля над работой фонтанов.
• Монтаж подсветки бассейна.
• Освещение лестниц и коридоров.
• Освещение подвальных и подсобных помещений.
• Срабатывание слива унитаза и включение вытяжки.
• Светодиодная (LED) лента для .

Где устанавливать?

Без опыта установки подобных устройств довольно сложно выбрать оптимальное место для датчика. Поэтому стоит потратить немного времени на тестирование разных уголков в квартире или во дворе. Есть несколько общих рекомендаций, которые помогут в этом процессе:

• В зоне видимости прибора не должно быть таких препятствий, как деревья, кустарники и другие, произвольно двигающиеся объекты.
• Не рекомендуется устанавливать устройство рядом с другими осветительными приборами, микроволновками, вентиляторами, кондиционерами и батареями.
• Свести к минимуму попадание воды, солнца, грязи и пыли. Если датчик устанавливается, например, во дворе, имеет смысл прикрепить над ним козырек или другую защиту от непогоды и направленных солнечных лучей.
• Датчик должен охватывать максимальный угол обзора, при этом недопустимы какие-либо крупногабаритные объекты в поле зрения. Их наличие делает работу датчика неэффективной.

Места установки

Технические характеристики и внешний вид устройства напрямую влияет на место установки. Бытовые датчики движения обычно крепятся на потолке или стенах. Первый вариант удобно устанавливать в помещении с несколькими дверьми, где неизвестно, с какой стороны войдет человек. Потолочные датчики чаще всего имеют угол обзора в 360° и устанавливаются посередине комнаты. Но для разных датчиков важно направление движения, и в какой плоскости они работают.

Настенные устройства, как правило, монтируются рядом с дверью, направляя на нее зону прослушки. В этом случае движение будет регистрироваться, когда кто-то заходит в комнату или подсобку. Кроме стандартных вариантов, существуют модели, встраиваемые в монтажную коробку или непосредственно на лампу.

Для удобства и безопасности человека придуманы датчики движения, которые реагируют на появление или присутствие человека в зоне их действия. При появлении человека в зоне охвата датчика срабатывает автоматика, и приводится в действие любое подключенное к нему электрооборудование, например, включается освещение, система звукового оповещения, сигнализация.

На фотографии изображен датчик движения, на примере установки которого, я продемонстрирую, как правильно его подключить к электрической проводке для автоматического включения светильника при входе в помещение.

Внешний вид датчик движения представляет собой пластмассовую коробку прямоугольной или круглой формы с окном, закрытым матовой пластмассовой пленкой, представляющую собой линзу Френеля. Через это окно с помощью инфракрасных волн и осуществляется слежение за появлением человека в зоне контроля. Материал, из которого сделана линза Френеля нежный, и при монтаже и эксплуатации датчика движения необходимо соблюдать осторожность, чтобы случайно не повредить линзу.

Прежде, чем устанавливать датчик движения, нужно выбрать подходящий для решения поставленной задачи исходя из размеров помещения и условий пребывания в нем людей и животных.

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.

На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Выбор места установки
датчика движения включения света

Перед установкой датчика движения, для надежного его срабатывания и исключения ложных, требуется ответственно подойти к выбору места установки. Нужно не только обеспечить необходимую зону обнаружения, но и защитить датчик движения от влияния внешних, вызывающих ложные срабатывания или блокирующих срабатывание датчика факторов и учесть необходимость подключения его к электропроводке.

Не рекомендуется устанавливать датчики движения рядом с радиаторами электрического и центрального отопления и труб, подводящих горячую воду, в непосредственной близости с кондиционерами, рядом с тепловыми и излучающими электромагнитные помехи электроприборами.

Даже если учесть все рекомендации и разобраться в технических характеристиках, теоретически правильно выбрать наилучшее место для установки, не имея практики, сложно. Поэтому целесообразно, перед выполнением электромонтажных работ провести небольшие исследования.

Обозначение выводов датчика движения

Датчик движения внутри имеет электронную схему и для того, чтобы она заработала необходимо его подключить к питающему напряжению. Обычно датчики движения рассчитаны для подключения непосредственно к бытовой электросети напряжением 220 В, кроме радио датчиков, которые питаются от установленной внутри батарейки. Схема подключения в обязательном порядке имеется на корпусе, обычно рядом с клеммной колодкой для подключения. В данной модели датчика движения маркировка выполнена непосредственно на его корпусе тиснением пластмассы.

Чтобы датчик движения начал работать, достаточно подать питающее напряжение на выводы его клеммной колодки L и N. Для подключения его к электросети нужно взять отрезок двойного провода, с одной стороны установить на него вилку , а второй конец, не забыв снять изоляцию , подключить к клеммам L и N клеммной колодки. Фазировка подключения проводов, в данном случае, значения не имеет. Более того, если Вы допустите ошибку и подключите провода неправильно, то ничего плохого не произойдет, датчик движения просто не будет работать. При этом мигающий индикатор включения датчика движения светить не будет.

На фотографии, для наглядности, подключен короткий кусок провода. Длина провода должна обеспечить подключение датчика движения при выборе места установки к ближайшей розетке . Если куска провода достаточной длины нет, то можно воспользоваться удлинителем.

Обычно на датчиках движения установлен светодиод, индицирующий, в каком состоянии он находится. Если датчик подключен к питающей сети и находится в дежурном режиме, светодиод мигает с частотой приблизительно один раз в секунду. При срабатывании, частота мигания светодиода увеличивается, что позволяет без подключения нагрузки, при выборе места установки знать, сработал датчик или нет. Надо учесть, что некоторые типы датчиков движения после подключения к питающей сети становится готовыми к работе после некоторого времени, 15-30 секунд.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум .

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения . Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы .

Пример установки датчика движения в квартире

Штукатурка на стене из кирпича была довольно рыхлой, а расстояние между центрами отверстий надо было выдержать с точностью до миллиметра. Использовал простой кондуктор и определенную последовательность сверления отверстий в стене. Для изготовления кондуктора был взят кусок фанеры, в котором было просверлено два отверстия, 4 и 6 мм. После высверливания первого отверстия в стене, в нее был вставлен дюбель и саморезом через отверстие 4 мм прикручен кондуктор. Через отверстие 6 мм в кондукторе было просверлено второе отверстие в стене.

Таким простым приемом, с помощью обрезка фанеры, удалось просверлить отверстия точно в заданных местах.

Все подготовительные работы сделаны, и можно приступать к монтажу электропроводки и установки датчика движения. Но для того, чтобы работу выполнить со знанием дела, а не просто бездумно соединить провода между собой, стоит ознакомиться со схемой подключения люстры .

Электрическая схема подключения датчика

Как видно из схемы, нулевой провод, который обозначается буквой N , подключается непосредственно к лампочке люстры, а фазный, который обозначается L , подключается ко второму выводу лампочки люстры через выключатель .

На практике Вы можете столкнуться с тем, что выключатель размыкает не фазный, а нулевой провод. С точки техники безопасности это неправильно, но на работоспособность люстры размыкание нулевого провода не влияет. Если лампочек в люстре много или стоит двойной выключатель, то схема подключения люстры более сложная. Для осмысленного подключения датчика движения достаточно рассмотреть, как его подключить к люстре из одной лампочки.

С функциональной точки зрения, датчик движения представляет собой обыкновенный выключатель, только выключает свет он не от нажатия на клавишу выключателя рукой человека, а от движения в зоне его обнаружения. Так как в датчике движения имеется электронная схема, то для его работы необходимо на эту схему подать питающее напряжение.

Выпускаются датчики движения, предназначенные для установки вместо выключателя. Но для его подключения необходим еще один дополнительный провод и конечно нужно чтобы зона обнаружения при такой установке соответствовала требуемой. Три провода иногда подходят к выключателю, для раздельного подключения двух групп лампочек люстры. Если такое использование люстры не нужно и зона обнаружения подходящая, то тогда можно без прокладки дополнительного провода, выполнив коммутацию в распределительной коробке, установить датчик движения вместо выключателя.

Электромонтажная схема

Самый простой случай, когда датчик движения подключается к клеммной колодке люстры. Так как в моем светильнике такой колодки не было, пришлось установить. Подключение я выполнил по ниже приведенной электромонтажной схеме.

Как видно на схеме, фазный провод соединен с верхним контактом клеммной колодки и с него идет прямо на вывод клеммной колодки, обозначенный буквой L. Нулевой провод подсоединен к среднему выводу клеммной колодки и далее идет на вывод клеммной колодки, обозначенный буквой N. К нему так же подсоединены два провода, идущие на лампочку и дополнительную розетку.

Фазный провод L, подводится к нормально разомкнутым контактам реле, аналогично как к контактам обыкновенного клавишного выключателя. Далее с контакта реле провод идет на нижний контакт клеммной колодки и далее соединяется с нижним контактом клеммной колодки люстры. К этому же контакту присоединены так же второй вывод лампочки и розетки. Когда срабатывает датчик движения, реле замыкает контакты и напряжение подается на лампочку и розетку.

В качестве источника света к датчику движения можно подключать не только лампы накаливания, но и энергосберегающие, светодиодные лампочки и включенные через адаптеры светодиодные ленты монохромные и RGB. Можно подключать также радиоприемник или любое другое устройство.

Перед соединением проводов, подготавливаются их отрезки длиной, достаточной для свободного соединения с клеммными колодками. С концов проводов снимается изоляция и согласно схеме провода скручиваются друг с другом. После скрутки выполняется лужение припоем с помощью электрического паяльника. Если не планируется прохождение больших токов, то лудить провода не обязательно.

Когда концы проводов подготовлены, выполняется их присоединение к клеммной колодке люстры.

Осталось прикрутить к стене основание люстры и в него вкрутить плафон. Как видите, все провода и клеммная колодка спрятались под основание люстры и нигде не выступают.

Провода к дополнительной розетке я уложил в кабель канал, так как не хотелось штробить стену и разводить грязь. При очередном ремонте туалета, спрячу проводку в стену.

Теперь необходимо выполнить регулировки, установить время таймера, чувствительность датчика движения и работу можно считать законченной.

Хотя свет теперь стал включаться и отключаться автоматически, но по привычке при подходе к двери рука тянется к выключателю, а при выходе постоянно, даже не замечая, все выключают свет. Пришлось закоротить выводы выключателя на стене, чтобы он больше не влиял на включение света, так как если свет отключен выключателем, и снова включен, то датчик движения срабатывает только после истечении времени, установленного таймером.

Особенности подключение датчика движения включения света
в подъезде с лифтом

По электронной почте мне пришло письмо от Сергея из Санкт-Петербурга. Сергей профессиональный электрик и столкнулся с трудностями при установке датчиков движения в подъезде семи этажного дома, оборудованного лифтом, и обратился ко мне за советом. Решил с согласия Сергея опубликовать нашу переписку.

Сергей:
Вчера поставили активные датчики движения включения света в подъезде на семи этажах, и обнаружилось, что когда едет лифт, то включается свет на каждом этаже, красиво, но заказчику не понравилось. Электромагнитное поле действует на датчики понятно. Но в другом доме при таких, же условиях работает все нормально. Может, лифт не заземлён? А может лифт старый и даёт такие помехи. Как защититься от этого?

Ответ:
На счет влияния электромагнитного поля, то я сомневаюсь в этом, так как лифт всего лишь ящик с кнопками и светильником, а все силовое оборудование находится на крыше дома в специальном помещении. При движении кабины лифта переключаются только концевые датчики положения на этажах, но там токи текут в несколько миллиампер и влиять никак не могут.
Отсутствие заземления лифта исключено, так как это один из главных пунктов требований техники безопасности и проверяется в обязательном порядке надзорными организациями.
Влияние помех по сети из-за работы силового оборудования лифта тоже в вашем случае не имеет места, так как тогда бы включались светильники на всех этажах одновременно.
Остается одно, влияние перемещения самой кабины на датчики. При большой чувствительности датчика движения, даже если кабина лифта двигается в глухой шахте, вполне может быть достаточно даже маленькой щели в месте примыкания дверей лифта, особенно если датчик установлен против двери лифта. Проверить это можно, закрыв щель на одном из этажей, или уменьшив чувствительность датчика.
Если все же виновником ложного срабатывания является помеха по сети, то можно попробовать включить параллельно датчику движения к клеммам подключения к сети конденсатор емкостью 0,01-0,1 мФ на напряжение не менее 300 В.

Сергей:
Добрый день Александр, тронут быстрым ответом на мой вопрос. Сегодня закрыли окно лифта алюминиевым щитом, чувствительность датчика - мах, едет лифт и всё равно включает свет - это значит, что датчик «видит» лифт. Убавили чувствительность - заработало всё как надо, но представитель от фирмы - производителя лифтов этой марки запротестовал, так как согласно нормативу, окно в двери лифта закрывать не допустимо. В результате поставили инфракрасный датчик, пассивный вариант, и проблема исчезла.
P.S. Хочу добавить по горькому опыту установки активных датчиков, они глючат, и таймер глючит, решение проблемы простое: нужно отключить питание несколько раз подряд, и всё начинает работать.

Почему мигает энергосберегающая и светодиодная лампы
включенные после датчика движения?

По электронной почте мне пришло письмо от Анатолия из Приморско-Ахтарска.

Анатолий:
Я тоже немного электрик, сам поставил датчик движения. Пока стояла лампа накаливания всё нормально. Поставил сберегающую лампу - при отключении подмаргивает, также введет себя и светодиодная лампа. Как бы избавиться от этого?

Ответ:
Энергосберегающие и светодиодные лампы, в отличие от ламп накаливания внутри имеют электронную схему с выпрямляющими диодами и установленного после них электролитического конденсатора. Для слабого свечения этих ламп необходим ток всего в несколько микроампер. Поэтому если выключателем размыкается не фазный провод, то за счет утечек через воздух вполне может накапливаться заряд в электролитическом конденсаторе и при накоплении его до определенного уровня лампа может мигать. Это явление наблюдается и при использовании выключателей с подсветкой .

При подключении лампы через датчик движения возможны две причины, из-за которых может наблюдаться мигание. В случае, если в датчике в качестве выключателя используется механическое реле (при срабатывании слышен щелчок), то значит при подключении попутаны местами нулевой и фазный провода.

При применении в датчике движения в качестве выключателя полупроводникового прибора, например симистора, в выключенном состоянии он имеет ток утечки. В таком случае, если при соблюдении правильности подключения фазы и нуля исключить мигание можно будет только, если вместо лампочки подключить электромагнитное реле и через его контакты уже запитать, разрывая фазный провод энергосберегающую или светодиодную лампочку. Можно обойтись и без реле, если параллельно лампочке подключить резистор ватт на 5-10 номиналом 5-10 кОм. Но тогда снижается экономическая эффективность применения энергосберегающих ламп.

Как отрегулировать датчик движения модели TDL-2012-AC

По электронной почте мне пришло письмо от Вячеслава с просьбой помочь разобраться с органами управления датчика движения модели TDL-2012-AC, в связи с тем, что изделие не комплектуется инструкцией по подключению и регулировке.

Вячеслав:
Подскажите, пожалуйста, по китайскому датчику движения модели TDL-2012-AC. Какие параметры регулируют первые два переключателя? Первый, вроде как уровень освещенности, при котором срабатывает датчик. А второй?

Ответ:
Пиктограммы, буквы и цифры обозначают следующее:
- переключатель 1 регулирует чувствительность к освещённости, то есть уровень освещенности в помещении, при которой датчик начнет работать;
- второй служит для выбора чувствительности к движению;
- остальные переключатели под номерами 3-8 предназначены для установки времени, на которое будет включать датчик движения освещение, 5, 40 сек. и 1, 4, 8 или 16 мин.

Интеллектуальной электроникой домашнего назначения характеризуются приборы, получившие название “датчики движения”. Новый вид коммутационных устройств, предназначенных для источников света, способен показать большую функциональность по сравнению с традиционными конструкциями.

Например, подключение датчика движения для освещения с выключателем или без него повышает комфортность пользования осветительным прибором и способствует экономии энергоресурсов. Что же это за приборы – датчики движения? Предлагаем разобраться во всем по порядку.

В статье мы рассмотрели принцип работы разных датчиков движения, обозначили особенности их применения, а также привели практические советы по выбору монтажной схемы, осуществлению установки и наладки прибора.

Автоматика стабильно и последовательно охватывает бытовую сферу. Ручное управление практически любыми видами бытовой техники уверенно сводится к минимуму. Появление датчиков движения – очередное тому подтверждение.

Эти приборы (как правило, в миниатюрном исполнении) разработаны и производятся разными фирмами в различном конструкционном исполнении. Однако принцип действия всех существующих модификаций имеет общую базу – эффект излучения волн разного типа.

Электроника, наделённая интеллектуальными способностями. Этим устройствам доступны функции распознавания тепловых лучей, испускаемых телом человека. Реагируя на тепловые потоки, приборы выполняют определённые действия

На текущий момент находят широкое применение следующие технологии:

• акустическая;
• оптическая;
• радиоволновая.

Исходя из практики применения той или иной технологии для производства конкретного вида системы, результатом производства становятся конструкции разного типа.

В частности, обширное применение в различных сферах деятельности находят контроллеры движения:

• ультразвуковые;
• микроволновые;
• фотоэлектрические;
• инфракрасные;
• томографические.

Кроме того, нужно отметить ещё одну примечательную деталь конструкционного толка.

Разделение датчиков движения на группы

Все существующие приборы контроля движения условно разделяются на три группы:

• активные устройства;
• пассивные устройства;
• комбинированные устройства.

Отличаются одни от других технологическими особенностями.

Активные устройства – конструкции обычно выполнены по схеме приёмопередающих приборов, которыми рабочий сигнал излучается и воспринимается как отражённый от предметов.

Ещё одно исполнение устройства контроля и включения/отключения периферийного оборудования. Эта конструкция действует по принципу излучения и восприятия радиоволн. Это так называемый датчик движения с радиоканалом

Конструкции пассивного типа обычно работают по схеме получения сигнальных волн от внешнего мира. То есть здесь работает только техника приёма.

Комбинированные датчики , соответственно, сделаны с учётом двух отмеченных вариантов.

Львиная доля всего имеющегося ассортимента приходится на инфракрасные датчики, которые с точки зрения конструктивных особенностей относятся к разряду пассивных приборов. Это самое доступное и экономически оправданное оборудование для бытового применения.

Принцип действия инфракрасных приборов

Анализ теплового излучения – вот основа действия этого вида приборов, призванных контролировать перемещение людей. Для этого в конструкцию устройства внедрён высокочувствительный сенсор.

Широко распространённая конструкция инфракрасного действия: 1 – крышка корпуса; 2 – многоэлементная линзовая система; 3 – ограничитель зоны охвата; 4 – электроника на сенсорном управлении; 5 – блок питания и основание (+)

Элемент реагирует на тепловое фоновое излучение (от человека), отправляет сигнал электронной схеме сравнения, где определяется момент срабатывания. Чувствительность сенсора усиливается за счёт специальной линзы, установленной на пути следования тепловых волн.

Конструкции современных датчиков движения наделяются многоэлементными линзовыми системами. Такое решение делает возможным охватывать значительные площади подконтрольные датчикам. Например, установленный на высоте 4 м от уровня пола один инфракрасный датчик способен контролировать движение на площади 20-25 м 2 .

Простейшая конструкция системы инфракрасного действия. Недорогой для приобретения, легко устанавливаемый, просто настраиваемый прибор. Для настройки используются три переменных резистора

Каждый отдельно взятый прибор оснащается настроечным электронным модулем. При помощи специальных регуляторов (переменных резисторов или подобных элементов) устанавливается уровень чувствительности и время действия. Настройкой уровня чувствительности определяется работоспособность прибора в тех или иных условиях освещённости.

А система настройки по времени устанавливает временные границы сброса активного действия (возврата устройства в режим отслеживания). Эта граница может составлять от 1 секунды до 60 минут.

Настроечный модуль инфракрасного датчика, позволяющий выполнять гибкую регулировку: 1 – настройка чувствительности по движению объектов; 2 – установка времени включенного состояния; 3 – регуляция яркости ламп светового прибора

Также есть датчики движения с конструктивным исполнением, где поддерживается функция регуляции яркости света ламп. Эти приборы могут настраиваться на плавное изменение яркости сразу после замыкания цепи, включать освещение с некоторой задержкой.

Как подключить устройство в цепь освещения

Для датчиков движения с автоматической функцией управления осветительными приборами характерна потолочная установка. Приборы рассчитаны на крепление по схеме накладного монтажа. Однако не менее часто приборы контроля движения монтируют и на стенах.

Датчики движения настенного монтажа. Этот вид приборов не даёт того охвата контроля площади, какой дают потолочные конструкции, но используются настенные устройства тоже достаточно активно

Традиционные места установки – это помещения небольшой площади: жилые квартиры, офисы, вспомогательные помещения.

Следует подчеркнуть, что подключение датчиков движения возможно не только с целью коммутации приборов света. Этими же устройствами удобно переключать из одного режима в другой системы вентиляции, отопления и прочие.

Подключение приборов допускается в условиях нормальной окружающей среды. Использоваться приборы могут только внутри закрываемых помещений. Между тем, класс защиты этих устройств соответствует стандарту EN 60669-2-1.

Оптимальной высотой установки приборов контроля движения считается значение 2,5 м. Если соблюдается такое условие, радиус зоны чувствительности составит не менее 3,5 м. Большая часть городских и частных жилых зданий имеют помещения именно с такой высотой.

Стандартные параметры контроля, какими обладают инфракрасные приборы. Получены экспериментальным путём с участием в экспериментах устройств разного исполнения (+)

Монтажные работы должны исполняться лицами, имеющими профессиональные навыки работы с электрическим (электронным) оборудованием. Производство всех монтажных операций допустимо лишь при обесточенной линии электропередачи на месте монтажа.

Схемные решения для монтажа могут быть разными в зависимости от пользовательских потребностей. Часто применяется схема подключения осветительных приборов через датчик движения, задействованный в паре с обычным выключателем.

Схема подключения в составе электрической сети, когда вместе с датчиком движения устанавливается обычный выключатель (+)

Рассмотрим этот вариант пошаговой инсталляцией.

Установка датчика движения с выключателем

Первым шагом пользователя обычно является выбор способа подводки к телу датчика движения. Корпус датчика предварительно должен быть вскрыт. Разобрать корпус несложно. Нужно шлицевой отвёрткой слега поддеть край основания в точке расположения защёлки.

Допустимы два варианта подвода кабеля:

• ввод сзади – как правило, применяется для скрытой проводки, конец которой выведен сквозь отверстие в потолке;
• боковой подводили сбоку – используется для .

В любом случае, необходимо удалить временную заглушку имеющегося входного отверстия.

Перед монтажом необходимо подготовить крепежные элементы, осмотреть датчик, а после – аккуратно вскрыть его корпус

Второй шаг – подключение проводников кабеля по месту назначения. Место назначения – точки клемм, отмеченные на корпусе прибора соответствующими символами (L, N, L1). В зависимости от производителя прибора, а также конфигурации устройства обозначения могут отличаться.

Шаг третий предполагает установку датчика движения – непосредственно крепление прибора к потолку. Под крепёж на корпусе основания прибора имеются отверстия. Через эти отверстия производится крепление.

Если потолок бетонный, предварительно точки крепежа следует разметить, рассверлить, снабдить дюбелями. Завершив крепление к потолку, к основанию прибора пристёгивают крышку и протирают всю конструкцию мягкой ветошью.

Для подвесных потолочных конструкции используют встроенные датчики движения. Для крепления корпуса предусмотрены прижимные пластины (+)

Шаг четвёртый – настройка прибора, суть которой заключается в установке требуемых значений на сервисных потенциометрах.

Классическое исполнение приборов обычно сопровождается тремя сервисными потенциометрами:

• время задержки (Time);
• яркость (Lux);
• чувствительность (Meter).

Первым потенциометром можно выставить требуемые параметры задержки на отключение (то есть после того, как лампа загорится, она погаснет только по истечении заданного времени).

Вторым задают режим освещённости (минимальное значение для включения в полной темноте). Потенциометром три устанавливают степень чувствительности на движение. Обычно изначально чувствительность ставят на минимум.

Варианты наличия регулировочных элементов в зависимости от модификации приборов. Верхняя половина – используются на простых устройствах с коммутацией одной группы внешних приборов. Нижняя половина – усложнённые конструкции с коммутацией двух групп внешних приборов (+)

Пятый шаг установки – тестирование датчика движения. Для выполнения этого действия следует воспользоваться соответствующей функцией (Test), которая включается установкой потенциометра (Time) в тестируемое положение (Test). Установив потенциометр на этой отметке, систему подключают к сетевому напряжению.

После подачи тока в линию следует выждать не менее 1 минуты. Это время необходимо для инициализации устройства, его вхождения в рабочий режим. Тестирование устройства может выполняться без подключения световых приборов. Контроль включения или отключения индицируется светодиодом, выведенным на переднюю панель.

Поочередно вращая регулятор освещенности и чувствительности, выбирают нужный режим работы датчика. Отдельно выставляют время задержки освещения (+)

В тестовом режиме работы датчика нужно активировать движение в границах зоны чувствительности. Если датчиком будет обнаружено движение, контрольный светодиод на передней панели должен зажигаться на короткое время (2-3 сек.). Вращая потенциометр чувствительности (Meter), подгоняют нужный уровень.

Аналогичным образом или с незначительной коррекцией осуществляется установка и настройка любых других приборов подобного класса (инфракрасных). Некоторые отличия обычно могут наблюдаться у приборов, рассчитанных на подключение нескольких нагрузочных каналов.

В составе таких конструкций могут устанавливаться дополнительные регуляторы и увеличиваться число клемм на подключение.

На нашем сайте есть подборка статей, посвященных выбору, установке и использованию датчиков движения для освещения. Советуем ознакомиться:

Завершая обзор, следует добавить информацию по техническим требованиям к таким приборам, как датчики движения.

Так, нагрузочная способность устройств не превышает обычно 1 кВт, а максимальная сила тока коммутации составляет не более 10А. Приборы рассчитаны на работу в сетях переменного тока с частотой 50-60 Гц при номинальном значении напряжения 230 В.

Об этих базовых параметра необходимо помнить, прежде чем подключать датчики для решения конкретных задач.

Поделитесь с читателями вашим опытом подключения и применения датчиков движения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Первые датчики движения использовались лишь в охранных сигнализациях. Эти изделия реагировали на движение в охраняемой зоне и передавали тревожный сигнал на контрольный пункт. Производители же не остановились на этом, разработав новые модели, которые способны включать уличное освещение, сирены, прожектора и другое оборудование.

Сегодня датчики, используемые для включения освещения, встречаются двух видов – настенные и потолочные. Принцип работы их практически одинаковый. Чтобы определиться, какой тип выбрать – настенный или потолочный, воспользуйтесь схемой распространения их лучей и месторасположения.

Движущийся объект в контролируемой зоне заставляет датчик перейти в режим тревоги, собрав электрическую цепь контактом реле. В эту цепь входит и лампа накаливания, создающая дополнительную нагрузку. Когда движение прекращается, по истечении времени контакт размыкается, и лампа гаснет, после чего прибор возвращается в ждущий режим.

Потолочные датчики

У этих изделий охраняемая зона находится на 360 градусов вокруг него. Лучи таких изделий расходятся на 120 градусов, чем создают некое подобие конуса. Потолочное устройство излучает многолучевой барьер, пройти мимо которого незамеченным не получится.

Такие изделия зачастую устанавливаются на высоте 2–3 метров, что позволяет получить нижнюю охраняемую зону около 10–20 метров в диаметре.

Настенные приборы

Область применения таких изделий гораздо шире, потому как использовать их можно и в помещениях, и на внешних территориях. Так же, как и потолочные, они имеют зону «видимости» в виде многолучевого барьера, любое движение в котором переводит изделие в режим тревоги. Устанавливаются настенные датчики на высоте 2–2,5 метров.

Вариантов расположения настенных устройств довольно много, но оптимальным местом, позволяющим максимально эффективно использовать прибор, является угол.

Если места для отдельного выключателя нет, тогда можно взять имеющиеся изделие, заменив одинарный на двойной, а двойной на тройной. На свободный контакт подается напряжение 220V, которое потом идет на датчик.

Мы расскажем вам, как проводится установка датчиков движения для освещения на примере прихожей. Для выбора правильного места расположения необходимо знать диаграмму распространения лучей. Несомненно, при любом его расположении будут «мертвые зоны», но необходимо выбрать такое место, чтобы ими можно было пренебречь. Можно также экспериментировать, установив настенный прибор и потолочный вместе.

Подключение

Итак, что же нужно знать о подключении?

Подключение датчиков движения нужно проводить только при отключенном напряжении.

Зачастую в комплекте с изделием идет и стандартная инструкция по его установке, правильному подключению и настройке. С помощью фазы и ноля, соединенных с устройством проводами, напряжение подается на изделие.

Еще один провод нужен, чтобы соединить фазу и первый контакт лампы накалывания, тогда как второй соединен с нулевым проводом. Важно, чтобы фазный провод был подключен согласно принципиальной схеме, которую можно найти вместе с инструкцией.

Установка датчиков движения для освещения должна заканчиваться их настройкой. Практически каждая модель таких изделий, независимо от их типа, имеет дополнительные настройки: регулировочные потенциометры, именуемые «LUX» и «TIME».

Потенциометр «LUX» регулирует порог освещенности. С его помощью необходимо проводить корректировку работы изделия в светлое время суток. Если вокруг будет темнее, чем заданное значение, устройство сработает, но если светлее – оно не отреагирует на движущиеся объекты.

Потенциометр «TIME» – установка таймера задержки отключения. С его помощью устанавливается время, на которое освещение работает с последнего обнаруженного датчиком движения. В стандартных моделях таймер можно установить от 1 до 10 секунд.

Рекомендуется выставлять время на 5 секунд, а порог освещения – на минимум. После этого можно подавать питание на прибор. При первом подключении изделия, датчик должен сработать и сразу же перейти в режим ожидания примерно на 15 секунд. Когда время пройдет, он будет срабатывать только на движение.

Все, что вам осталось, это наклонить устройство так, чтобы оно могло без проблем вас «увидеть», то есть найти оптимальное его положение, способствующее максимально эффективной эксплуатации.

Видео

Чтобы вам было проще подключить и настроить датчик движения, мы предлагаем вам посмотреть это видео.

Для управления освещением применяются специализированные датчики движения. Они выдают сигнал во время, пока в поле зрения движется объект. Инфракрасные датчики реагируют только на тела, излучающие тепло, то есть – на живые объекты. Датчики ультразвуковые и микроволновые распознают все движущиеся объекты.

Отличием датчиков, использующихся для включения света, от устройств, применяемых для охранной сигнализации, является дополнительные функции. Они контролируют уровень освещенности в зоне работы , не включая свет в дневное время.

А еще – при прекращении движения снимают сигнал управления с некоторой задержкой . Это нужно, чтобы исключить мгновенные отключения света в моменты, когда человек временно перестал двигаться. Ведь в поле зрения датчика не предполагается непрерывного движения. Пользователь может нагнуться, чтобы подобрать с земли предмет, встать спиной к датчику и открывать навесной замок, остановиться и поговорить по телефону. Не все датчики реагируют на небольшие по амплитуде движения. Если их не снабдить регулируемой задержкой перед отключением, вместо комфорта пользователь получит обратный эффект.

Классификация датчиков по конструкции

Простейший датчик содержит три контакта. Их назначение указано в таблице.

Нулевой проводник – общий для датчика и лампы, коммутация фазы происходит через схему самого датчика.

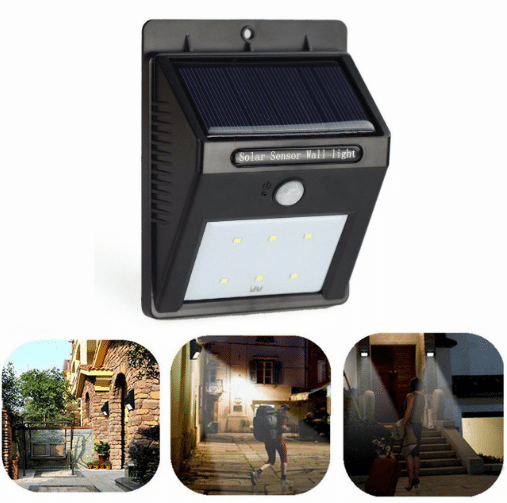

Датчики движения интегрируются в некоторые модели светильников . При этом светильники с инфракрасными датчиками используются в помещениях и подъездах, ультразвуковые – на улице, а микроволновые применяются в любых местах. Дополнительно в конструкцию устанавливается фотореле для исключения активации светильника в светлое время суток.

Недостаток такой конструкции – светильник направлен точно в место, где контролируется движение. Не всегда требуемое положение датчика совпадает с площадью для освещения. При необходимости отстройки положения от других осветительных приборов, засвечивающих фотореле в темное время и мешающих правильной работе светильника, его приходится поворачивать в место, где свет нужен меньше всего.

Поэтому для некоторых помещений целесообразнее установка светильников с акустическими датчиками , реагирующими на звук. Но и у них есть недостатки. Если вы, входя в помещение ночью, стараетесь не шуметь, чтобы не разбудить спящих в соседних комнатах людей, то двигаться будете в полной темноте.

В некоторые датчики движения встроена дополнительная функция контроля звука . К примеру, ДД-026 (029, 035) имеют переключатель режимов, позволяющий использовать его только в режиме датчика движения или контролировать движение совместно со звуком.

Какие лампы использовать с датчиками движения

Применять можно любые лампы, но избегать использования энергосберегающих, так как:

• за время, пока энергосберегающая лампа разгорится, актуальность ее включения теряется;
• энергосберегающие лампы требуют выдержки по времени между отключением и повторным включением. Если это условие не соблюдается, лампа выйдет из строя, не успев обеспечить экономию от применения датчика движения.

Контактная система датчика рассчитана на небольшой ток нагрузки, подключаемой напрямую. При выборе мощности ламп и их количества нельзя превышать эту величину. При подключении к датчику нагрузки, превышающей коммутируемую им мощность, используется схема с магнитным пускателем.

Светильники с лампами ДНаТ и ДРЛ не используются с датчиками движения из-за значительного времени розжига их ламп.

Расположение датчиков движения

Чтобы датчик движения правильно работал, нужно его грамотно расположить. Распространенные и недорогие инфракрасные датчики имеют особенность: лучше всего движение они распознают, если объект движется перпендикулярно их горизонтальной оси . При движении в направлении датчика срабатывание происходит на большем расстоянии, чем если бы объект проходил мимо.

В поле зрения датчиков не должно быть мертвых зон. Препятствия на участке: кусты, строения, ограды – заслоняют движущийся объект от датчика.

Еще одна проблема – датчик не должен ловить движение за пределами контролируемой территории . Вряд ли Вам понравится, если он сработает при появлении прохожих за забором или при перемещениях соседей на прилежащих территориях. Поэтому чувствительность датчика не должна быть чрезмерной, а его расположение – исключать контроль ненужных зон.

Датчики выпускаются с разными углами охвата контролируемой территории. В каждом случае стоит продумать, в каком месте его расположить, чтобы максимально контролировать требуемую площадь. И выбрать модель на требуемый угол, чтобы не захватывать соседние участки.

Поскольку в состав датчика движения для включения света входит фотореле, то его нельзя направлять на осветительные приборы , включаемые как самим устройством, так и работающие независимо от него. В первом случае после включения фотореле сразу выдаст команду на отключение, во втором – включения не произойдет никогда.

Инфракрасные датчики чувствуют не только тепло от движущихся предметов. Они реагируют на теплые потоки воздуха от нагретых поверхностей . Это – нагревательные и отопительные приборы, вентиляторы. Ветки деревьев, раскачиваемые ветром, также определяются инфракрасным датчиком как движущийся объект. Эти помехи нужно обязательно выявить и исключить из контролируемой зоны.

В сложных случаях помогает применение двух и более датчиков движения. Это увеличивает стоимость комплекса, но помогает избавиться от проблем, не разрешимых с помощью только одного устройства.

Подключение датчиков движения

Классическая схема для подключения датчика движения проста. Он работает вместо клавишного выключателя, с одним усложнением: для работы ему нужно питание. По расположению кабелей есть два варианта монтажа:

• кабель питания приходит в датчик, кабель на светильник (светильники) уходит из датчика;
• кабель от датчика отправляется в монтажную коробку, где соединяется с кабелем питания и светильниками.

Выбор варианта выбирается для конкретного случая так, чтобы затратить минимальное количество кабельной продукции.

Одно из часто используемых дополнений в классическую схему – установка клавишного выключателя для независимого включения света . Это удобно при ремонте освещения, замене ламп: не нужно ожидать темного времени суток для того, чтобы проверить работу осветительных приборов. Да и некоторые действия на контролируемой датчиком территории требуют постоянного наличия освещения. Вряд ли Вам захочется пообщаться с собеседником, сидя на скамейке, в кромешной темноте.

Для реализации схемы с выключателем без монтажной коробки не обойтись.
