Мансардная кровля: особенности и этапы строительства. Как выполняется прокладка электропроводки на чердаках Пожаробезопасная электропроводка в мансарде своими руками

С каждым днем все чаще для обустройства коммуникаций используются чердачные помещения, в особенности для электропроводки. В основном целью оснащения чердака проводкой становится экономия на материалах, поскольку не требуется покупка дополнительных декоративных материалов для скрытия кабелей. Но для устройства такой системы коммуникации необходимо знать, как сделать проводку на чердаке, какой материал использовать и что учитывать при работе.

Необходима ли такая проводка?

В большинстве своем чердачные помещения выполняются и легковоспломеняемых материалов, основным из которых является древесина, поскольку используются . Такая популярность обусловлена ее дешевизной, небольшим весом и простотой монтажа. Даже учитывая массу защитных составов, дерево никогда не перестанет быть горючим.

Кроме того, на чердаках обычно много пыли, которая может запросто стать причиной возгорания, если проводка устроена неправильно.

И конечно же не стоит забывать о различных насекомых и грызунах, который очень любят грызть изоляцию проводов. А как известно, нарушенная изоляция главная причина замыкания и возгорания. И при этом на чердаке очень много вещей, которые легко воспламеняются.

В конечном итоге, учитывая такое большое количество негативных аспектов чердака, проводку на нем лучше не делать, поскольку появляется большой риск возгорания. Но несмотря на это, многие все-таки выполняют ее, поскольку такой шаг позволяет значительно сэкономить на декоративной отделке, избавляет от лишних монтажных работ, штробления потолков, стен и полов.

Кроме того, часто проводка в чердачном помещении дома выполняется обычно для подвода электричества от воздушных линий электропередач к . Здесь без задействования чердака никак не обойтись.

В общей сложности обустройство проводки на чердаке не очень удачное решение, но если без нее не обойтись, выполнить все работы необходимо правильно, учитывая все особенности и меры предосторожности, а для этого необходимо изучить способы обустройства и основные его правила.

Виды электропроводки

При оснащении чердачного помещения, возможно, применять два типа проводки:

1. Открытую, должна состоять из медных проводов.
2. Закрытую, из алюминиевых проводов с изоляцией и устанавливаться в несгораемых материалах

Открытая проводка электричества прокладывается через стальные трубы или же на изолирующих роликах.

Еще одним хорошим вариантом будет натяжная проводка на струнах, но ее можно обустроить, только при высоте чердака более 2,5 метров, а таковые встречаются крайне редко, если до сих пор и существуют.

В состав открытой проводки входят провода с негорючей оболочкой. Такой тип проводки может быть протянут в любом месте.

Скрытая проводка электричества может быть выполнена в стенах, перекрытиях из несгораемых материалов на произвольной высоте. Но ее обустройство не рекомендуется, исключением можно отметить только чердаки из несгораемых материалов.

Какие использовать материалы для работы

Теперь стоит разобраться, какие конкретно провода необходимо использовать.

1. С учетом высокой пожаробезопасности чердака, нельзя использовать алюминиевую проводку. Исключением отметим только вводный кабель (при условии его длины не более 5 метров).
2. Соответственно использованию подлежит только медный провод.

Такие требования прописаны в ПУЭ (правила устройства электроустановок). Рекомендуем пользоваться данным сводом правил при любых работах с электричеством.

В то же время отметим, что и медный провод подойдет не любой, к его выбору нужно подходить максимально ответственно. Использовать можно только провода с негорючей и малодымной изоляцией. Для упрощения задачи, маркировка таких:

1. НГ-LS

Также хорошим вариантом станет новый вид кабеля, который имеет изоляцию, защищающую от грызунов. В ней заложены ядовитые вещества, которые отпугивают их. Но стоит отметить, что такая изоляция вредна и для человека, потому их нельзя использовать в жилых помещениях.

И теперь стоит разобраться в том, как выполнить электропроводку на чердаке самостоятельно.

Монтаж электричества

Как уже упоминалось, монтаж можно провести несколькими способами, а именно:

1. По трубам.
2. На изолирующих роликах.
3. Струнным способом

Давайте рассмотрим особенности каждого из представленных.

Устройство проводки на чердаке в трубах

Это наиболее безопасный вид обустройства электричества в чердачном помещении. Рассматривая государственные стандарты РФ, для обустройства сети необходимо применять металлические трубы толщиной не менее дух миллиметров. Европейские стандарты допускают применение пластиковых негорючих труб.

Рассмотрим некоторые особенности системы:

Проводка на роликах

В этом случае используется открытый монтаж с закреплением провода на подготовленных роликах. Для такого типа устройства желательно использовать кабеля с защитой от грызунов. Среди основных особенностей монтажа:

Также одной из разновидностей роликового обустройства, является струнная проводка, среди ее особенностей:

1. Представляет собой устройство провода, незащищенного изоляцией. Закрепляется на высоте не менее 2,5 метров от пола.
2. Крепления располагаются на расстоянии 5-6 сантиметров друг от друга.
3. Расстояние между проводами 5 сантиметров.
4. Сами ролики закрепляются на отдельно устроенных досках, закрепленных на стропилах.

Скрытая проводка

Теперь перейдем к последнему виду и рассмотрим его особенности:

1. Как уже упоминалось, такой вид применяется только в чердачных помещениях из негорючих материалов.
2. При этом обязательно наличие слоя штукатурки не менее сантиметра.
3. Сами кабеля прокладываются в трубах (гофрированных), что значительно упрощает дальнейший ремонт проводки.
4. Всевозможные разводки и соединения выполняются строго в герметичных распределительных коробках.

При этом отметим, что соединение кабелей скрутками категорически запрещено. Все соединения должны выполнятся только зажимами, клипсами или другими предназначенными для этой цели коннектарами. Также рекомендуем прочитать, как проводить монтаж скрытой электропроводки под штукатуркой.

В некоторых случаях может понадобится устройство освещения, в такой ситуации, стоит соблюдать следующие правила:

1. Все соединения и светильники выполнятся только герметичными.
2. Средства защиты, а также все выключатели должны быть устроены вне чердака.
3. По возможности необходимо использовать понижающий трансформатор.

Счетчик потребляемого электричества устанавливается непосредственно вне дома. Он может быть оснащен как автоматическим, так и ручным выключением электричества.

При необходимости устанавливается для отключения света. Такой рубильник выполняет функцию защиты от непредвиденных ситуаций - резкой утечки тока и др.

Заключение

Стоит отметить, что даже правильно выполненные проводка не дает гарантии безопасности, но значительно уменьшает риск. Кроме того, необходимо регулярно проверять ее целостность. И все же для собственной безопасности, рекомендуется доверить работы такого рода профессионалам, а лучше и вовсе не использовать чердак для устройства электропроводки (а если и использовать, то в крайнем случае).

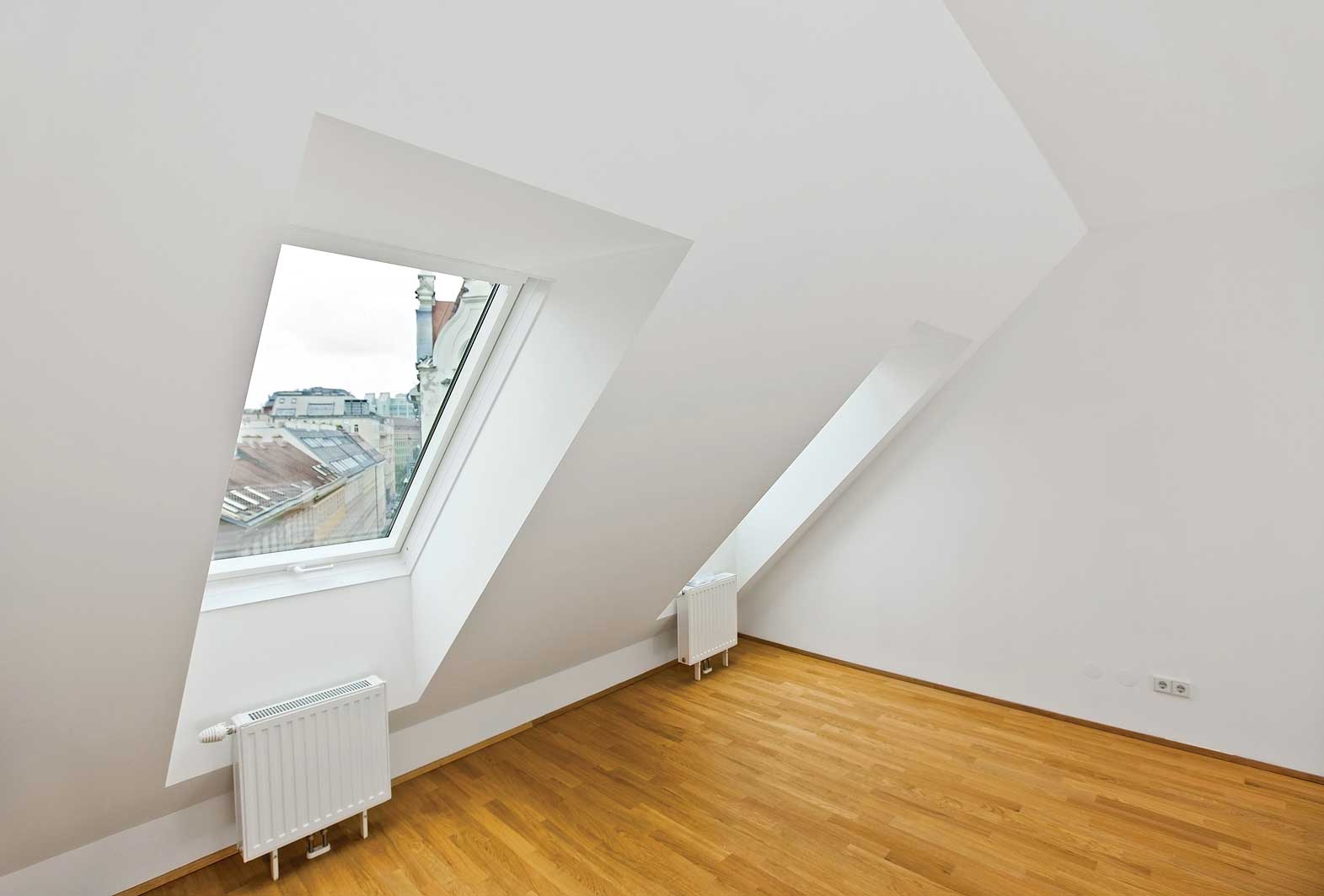

Качественная внутренняя отделка мансарды превратит ее в дополнительную комнату, не лишенную при этом тепла и уюта

В прошлых наших статьях мы описали возможность переделки чердачного помещения в мансарду и обещали рассказать вам о следующем этапе – отделочных работах. Отделка мансарды своими руками задача вполне выполнимая, тем более, после того, как вы имели дело с монтажом стропильного каркаса и производством кровельных работ. Дороговизна отделочного материала в теперешних реалиях ни для кого не секрет. Но, применяя маленькие строительные хитрости, и делая все собственноручно, мы, конечно же, сможем сэкономить изрядно. Посему, вооружившись набором необходимого электро- и ручного инструмента, можем приступать к работе. Но для начала, неплохо было бы продумать весь процесс целиком, составить для себя план работ и просчитать необходимое количество расходного материала.

Пол, стены, потолок

Начнем, пожалуй, с пола. Предварительно озаботившись термоизоляцией межэтажного пространства минеральной ватой, приступаем к монтажу. У нас есть готовые лаги, на которые укладываются плиты. Использовать можно плиту ЦСП (цементно-стружечная плита) или OSB (ориентированно-стружечная плита). Такой вариант покрытия позволит нам в дальнейшем импровизировать с основным (финальным) напольным покрытием: от стандартного, всем приевшегося линолеума, до декоративного и богатого на выбор цвета и фактуры ламината. Можно, конечно, пойти по дедовским стопам и закрыть пол обрезной доской 25-40 мм. Тоже будет неплохо, особенно, если ее предварительно обработать и после вскрыть морилкой и лаком.

Для отделки стен, как впрочем, и подкрышного пространства (), используются все вышеозначенные материалы, но к ним можно приплюсовать еще и гипсокартон – материал, зарекомендовавший себя с самой лучшей стороны легкостью обработки и монтажа. Весь этот разношерстный плитный и листовой ряд без проблем крепится обычными саморезами. Плиты режутся в размер электролобзиком, а листы ГК строительным ножом. Поэтому с монтажом не будет никаких вопросов, несмотря на квадратуру зашивки, которая изначально может испугать. Особое внимание рекомендуется уделить откосам мансардных окон, если таковые имеют место. Это не ровная плоскость, поэтому нужно быть предельно точным при разметке. Абсолютно не важно какой из перечисленных материалов вы примените при зашивке внутрянки мансарды. Главное, чтобы все было подогнано правильно, без больших зазоров и выпирающих неровностей. Все это впоследствии может привести к перерасходу строительных смесей.

Совет!

Если же вдруг в результате неровного реза при раскрое плит ЦСП или OSB у вас на стыках образовался зазор (что случается при не профессиональном использовании электролобзика), а новый лист использовать нет возможности, данный технический огрех можно в процессе шпаклевания заполнить смесью шпаклевки и опилок.

Устанавливаем окна

Следующим шагом, конечно же, будет установка светопрозрачных конструкций. В каждой мансарде их количество и конфигурация, естественно, разнятся. Некоторые вообще полностью стеклят фронтоны, некоторые ограничиваются лишь окнами, а кое-где ставят стеклянные дверные блоки для выхода на балкон. Тему мансардных окон мы сейчас поднимать не будем. Об этом вы можете узнать из других статей на нашем сайте. Мы попытаемся описать, как можно подробней, последовательность монтажа вертикальных светопрозрачных конструкций на примере установки банального окна из ПВХ. Для начала необходимо знать из чего собственно состоит окно. Его составляющие (стандартные для всех оконных, дверных и витражных светопрозрачных конструкций):

• рама ПВХ из экструдированного профиля с металлическим оцинкованным усилением внутри;
• стеклопакет (два или три стекла, соединенные в монолитный, герметичный блок. Стекла могут быть разной толщины и нести различную функциональную нагрузку);
• пластиковые штапики с резиновыми уплотнителями;
• вставки под стеклопакет;
• фурнитура, там, где она предусмотрена.

Для самостоятельного монтажа светопрозрачной конструкции, в нашем случае окна, нам понадобятся инструменты:

• молоток;
• крестовая отвертка (или шуруповерт);
• уровень.

Поставив окно к стене, снимаем штапики, поддевая их острым концом лезвия ножа и, используя его как рычаг. Аккуратно вынимаем стекла и пластиковые вставки. Ставшую легкой раму вставляем в проем, и с помощью уровня выставляем ее по горизонту и вертикали, делая соответствующие метки карандашом. Следите за тем, чтобы зазоры между рамой и стеной по периметру были приблизительно одинаковыми. Сверлом по металлу (8 мм) просверливаем профиль ПВХ (а вместе с ним и профиль усиления) до половины. Если основание у нас деревянное, и в качестве крепежных элементов используются саморезы, то и вторую половину с помощью сверла 6 мм. В отверстие с помощью шуруповерта или отвертки вкручиваем саморез до упора. Следите за тем, чтобы при затягивании самореза не произошла деформация рамы. Для этого используйте обрезки древесины в качестве подложек.

Совет!

Для крепежа в кирпичную, пенобетонную или бетонную стену лучше всего использовать анкерные болты. В этом случае отверстия сверлятся насквозь, с учетом длины и диаметра анкера.

Можно использовать также крепежные пластины, вставляемые в пазы на торцах профиля ПВХ. В данном случае профиль не засверливается. Крепятся пластины к откосам и впоследствии закрываются декоративными вставками с обязательным утеплением. Проверяем по уровню отсутствие перекосов в раме и можно ставить стеклопакет. Укладываем назад пластиковые вставки, ставим на них стекло и закрепляем его штапиками. Если у вас нет специального резинового молотка для подобных манипуляций, можно использовать брусок из мягкого дерева и обычный молоток. Если штапик садится очень плотно, согните его и вставьте сначала концы и, двигаясь к середине, аккуратно посадите его на место. После того, как стеклопакет занял свое место, можем приступать к запениванию периметра. В этом деле спешить нельзя. Пена должна заполнять зазор равномерно. После выстаивания (сутки, как минимум) лишнее без проблем обрезается строительным ножом. Осталось лишь произвести регулировку фурнитуры (там, где она предусмотрена). Наша светопрозрачная конструкция установлена, и можно заняться откосами.

Пару слов о проводке

Надо бы, наверное, вернуться немного назад и отдельно сказать пару слов об электропроводке. Разводка делается непосредственно перед зашивкой.

Важно!

Провода укладываются в гофру для обеспечения дополнительной безопасности и наружу выводятся только оконцовки.

Отверстия режутся с помощью специальной насадки на дрель. Выведенные наружу провода, скручиваются в узел. Стоит отметить, что любые электромонтажные работы начинаются с составления схемы разводки. Лишь тщательное планирование мест расположения осветительных приборов и мест запитки, убережет ваши стены от лишних, не нужных, отверстий.

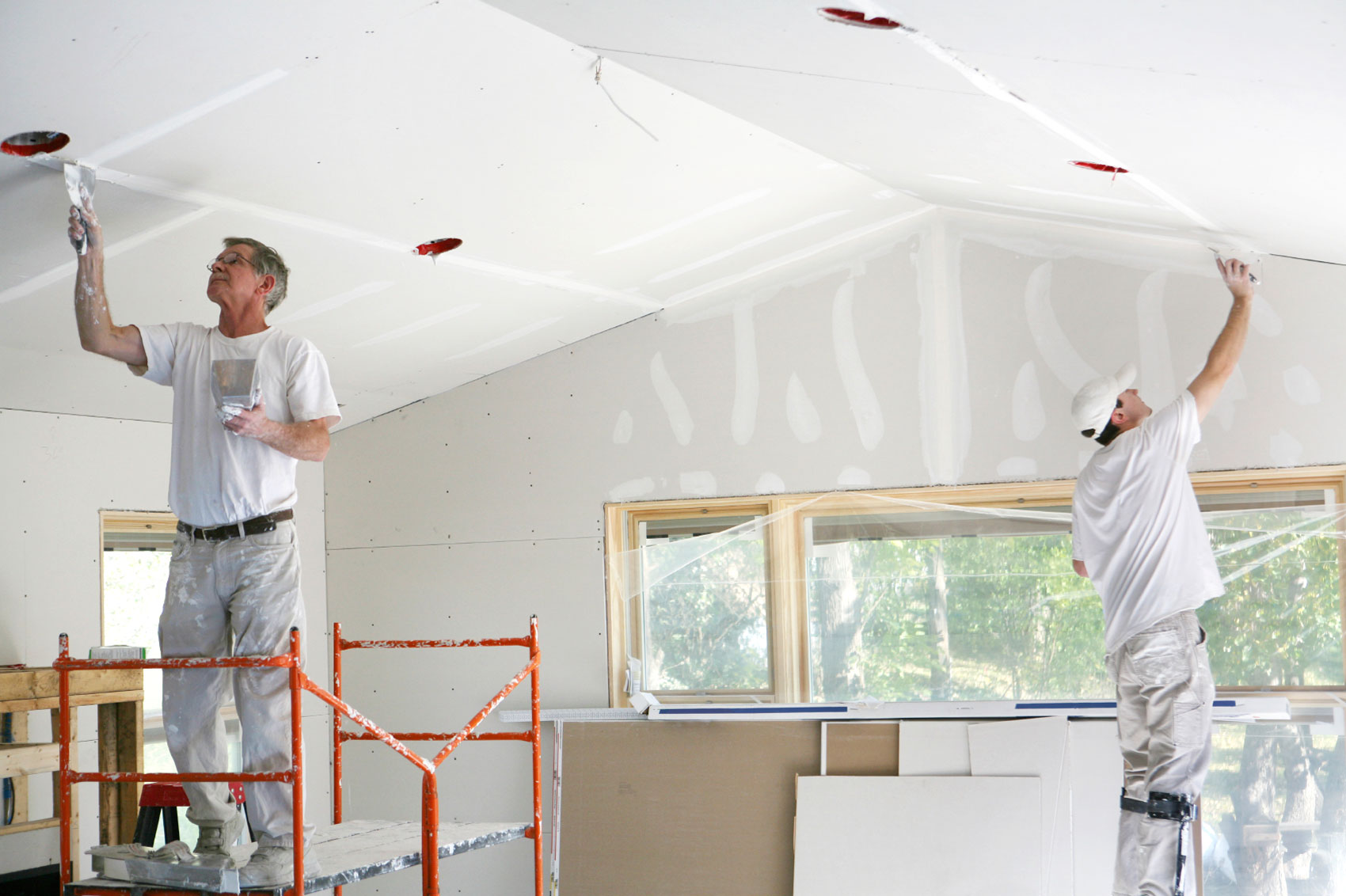

Что ж, будем считать, что вы справились с обшивкой мансарды на отлично, и из аккуратных отверстий уже выглядывают провода, ожидая своего часа. А светопрозрачные конструкции приятно радуют глаз, попутно оберегая от сквозняков. Время переходить непосредственно к отделочным работам. Для этого нам понадобится совсем не много:

• электродрель с насадкой для вымешивания смесей;
• валик;
• шпатели (от маленького до широкого, обычно используют 3-4 разных по размеру);
• алюминиевые уголки (для наружных углов);
• грунтовка;
• шпаклевка.

На ровных стенах можно использовать сразу финишную шпаклевку, предварительно тщательно прогрунтовав всю поверхность. Следует обратить особое внимание на вымешивание строительных смесей. Шпаклевка должна быть доведена до консистенции густой сметаны. Для этого, вымесив ее миксером один раз, мы оставляем смесь минут на пять и только тогда, когда она нормально пропиталась, вымешиваем ее окончательно. Воду добавляйте небольшими дозами, чтобы шпаклевка не получилась слишком жидкой и не «поплыла». По готовности смеси, взяв в одну руку широкий шпатель (40-50 см), а в другую шпатель поуже, накладываем смесь по всей ширине широкого шпателя, словно мазками. Теперь берем широкий шпатель в рабочую руку и аккуратно наносим слой шпаклевки на стену. У вас должен получиться ровный слой толщиной в 1-2 мм. Повторив подобную манипуляцию несколько раз, и получив в итоге примерно метр квадратный «закрытой» площади, смачиваем шпатель водой и разглаживаем образовавшиеся неровности. Стыки любого материала укрепляем ленточной шпаклевочной сеткой. Не стоит переживать, если не получается с первого раза. Нужно, как говорится, «набить руку».

Важно!

Важный нюанс состоит в том, чтобы шпатели были всегда чистые и в ведре (или любой другой посудине), где вы готовите смесь, не оставалось засохшей с прошлого замеса шпаклевки.

Это приведет к образованию полос, царапин и прочих неприятных «сюрпризов». Посему, не ленитесь после выработки каждого замеса тщательно мыть емкость и шпатели. Если же у вас все же образовались подобные дефекты, не спешите исправлять их «по-сырому». Дайте шпаклевке высохнуть. После обработайте нужное место шлифовочной сеткой, а затем маленьким шпателем аккуратно нанесите шпаклевку. После ее высыхания вы увидите, что от бороздок не осталось и следа. Останется всего лишь еще раз пройтись по этому месту шлифовочной сеткой. Ровная и гладкая поверхность вам гарантирована. На такую поверхность можно наносить краску, клеить обои, керамическую плитку да, в принципе, что угодно. Отделка комнаты в мансарде или в любом другом помещении включает в себя множество работ, каждая из которых очень важна для достижения конечного, искомого результата, и пренебрегать ин одной из них не стоит.

Другой вариант – отделка деревом. По большому счету, здесь можно обойтись и без зашивки листами ЦСП, OSB и ГК. Достаточно лишь закрепить поперечный брус между элементами стропильного каркаса. Размера 50Х50 мм вполне достаточно. Крепить его можно с помощью металлических уголков с отверстиями под саморезы. Подготовив подобный каркас, можно смело приступать к обшивке. Обычно практикуется отделка вагонкой, но можно найти и другие, более интересные варианты, к примеру, имитация сруба. Дерево подбирается совсем не так, как для несущих конструкций. Здесь чем больше сучков, тем лучше.

Важно!

При самостоятельной подготовке древесины обязательные стадии – это шлифовка и обработка антисептиком.

Покрытие морилками и лаками, как говорится, дело вкуса. Натуральное дерево было и остается одним из самых востребованных материалов для отделочных работ, особенно в загородных домах. Его природная структура никого не оставит равнодушным, главное – правильно ее подать.

Ваша мансарда уже приобрела жилой вид? Ну, почти жилой. Теперь самое время заняться освещением. Устанавливаем в подготовленные заранее отверстия розетки, выключатели и светильники. При включенной подсветке внутренняя отделка стен мансарды приобретет жилой и законченный вид. А, в общем и целом, доверяйте своей фантазии и все делайте по технологии. Результаты вас приятно удивят.

Электропроводка на чердаке имеет ряд дополнительных требований, которые следует учесть еще на стадии проектирования.

Во многом эти требования зависят от способа использования чердака, но важным фактором являются и материалы, из которых он изготовлен. Поэтому, дабы предусмотреть все возможные нюансы, мы рассмотрим все варианты.

Выбор способа монтажа электропроводки в чердачных помещениях может выполняться открытым и закрытым способом. Но если для других помещений выбор способа монтажа зависит во многом от ваших пожеланий, то для чердаков этот выбор сильно ограничен.

Открытая проводка

Чердачная проводка в частном доме, который выполнен из горючих материалов, практически всегда должна быть открытого типа.

Для домов из горючих материалов это вообще оптимальный выбор. Ведь позволяет не только существенно сэкономить на материалах, но и достаточно просто выполнять ремонт (см. ).

Итак:

• На чердаках открытая проводка может выполняться несколькими способами. Если применяется не защищенный провод, то, согласно п.2.1.69 ПУЭ, его можно прокладывать на роликам. При этом высота прокладки должна быть не меньше 2,5 метров.
• Если вы не можете проложить проводку выше 2,5 метров от пола чердака, то вам потребуется специальная защита от механических повреждений. Обычно для этого используют металлическую или ПВХ гофру.

Обратите внимание! Согласно п.2.1.70 , при таком способе монтажа можно использовать только медный провод.

• Но данный способ далеко не всегда оптимален. Значительно чаще для монтажа открытой проводки применяют стальные трубы или металлическую гофру. При таком способе монтажа высота прокладки не принципиальна.
• Но трубы должны исключать возможность скопления и попадания в них влаги. Между собой трубы или гофры должны быть соединены. Хотя для чердаков жилых домов герметичность таковых стыков и не является обязательной.

Скрытая проводка

Скрытая эл. проводка в частном доме для чердачного помещения может применяться только в случае, если он выполнен из несгораемых материалов. При этом на данное помещение распространяются другие требования, предъявляемые к данному способу монтажа.

• Скрытая проводка может быть выполнена как в перекрытиях, так и в стенах чердака. При этом высота монтажа проводки не играет никакой роли.
• При монтаже скрытой проводки можно использовать алюминиевый провод.
• Скрытая проводка не должна проходить по вентиляционным каналам и соприкасаться с поверхностями, подверженными нагреву.
• При переходе через проемы стены скрытая проводка должна выполняться через гильзу и иметь запас провода. При этом гильзы должны иметь огнестойкое уплотнение.

Требования по монтажу сети освещения в чердачных помещениях

Когда проектируется , то должны учитываться некоторые нюансы чердачного помещения. Ведь, согласно п.15.1 ВСН 59 – 88, чердаки относятся к помещениям с повышенной опасностью. В связи с чем к ним предъявляются повышенные требования.

Обратите внимание! Согласно п. 2.43 ВСН 59 – 88, для частных домов высотой менее трех этажей, а также для дачных домов сеть освещения чердачных помещений не является обязательной. Если же вы все-таки решили ее смонтировать, то она должна отвечать всем остальным нормам.

Итак:

• Прежде всего, сеть освещения чердака, согласно табл.1 ВСН 59 – 88, должна обеспечивать освещенность не менее 10 лк. Для сравнения, освещенность кухни должна быть не менее 50 лк.
• При этом для чердаков достаточно выполнить освещение основных проходов. Монтаж полного освещения не обязателен.
• Согласно п.2.27 ВСН 59 – 88, для чердаков современная проводка в доме должна быть выполнена исключительно лампами накаливания. Люминесцентные лампы применять не рекомендуется. А вот диодных ламп на момент написания норматива, наверное, еще и не было. Но данный пункт носит рекомендательный характер и на нем сильно зацикливаться не советую.
• Есть ограничения и по предельному количеству ламп на одну группу освещения. Для чердачных помещений он увеличен до 60 ламп. При этом, согласно п.7.1.27 ПУЭ, мощность этих ламп не должна превышать 65Вт.

• Достаточно важным является то, что вся аппаратура управления чердачным помещением должна находиться вне чердака. Поэтому обычно выключатели устанавливают на входе. Хотя, если вы не собираетесь слишком часто посещать чердачное помещение, то цена вопроса значительно снизится при условии, что включение освещения будет производиться просто автоматическим выключателем, питающим данную группу в распределительном щитке.

Вывод

Теперь вы знаете основные отличия проектирования проводки в чердачных помещениях. Исходя из этого, вы сможете более детально выбрать как монтажную схему, так и способ прокладки провода.

Более же подробно со способами монтажа проводки на чердаках вы можете ознакомиться по видео на страницах нашего сайта.

0

Последняя редакция: 11.03.2015

Нежилое чердачное помещение может стать очагом возникновения пожара из-за наличия в нем большого количества легковоспламеняющихся строительных материалов. По этой причине, если проложена электропроводка на чердаке, то она должна проходить в специальных огнеупорных каналах, исключающих возможность распространения горения на расположенные поблизости деревянные конструкции (стропила, обрешетку и т. п.).

Для прокладки проводки в пожароопасных помещениях могут использоваться следующие виды защитных оболочек:

• металлические трубы соответствующего диаметра;
• пластиковые защитные короба;
• гофрированные металлизированные или пластиковые трубки.

Металлические трубы

Самым надежным из всех перечисленных выше считается вариант размещения проводки в трубах с наружным диаметром порядка 4 мм², но в этом случае расходы на проведение комплекса монтажных мероприятий заметно возрастают.

Во избежание повреждения проводов торцы трубных заготовок, используемых для их прокладки, тщательно зачищаются от заусениц как с наружной, так и с внутренней стороны. Комплексный электромонтаж проводки в трубах предполагает наличие у вас полного набора соединительных элементов из следующего перечня:

• металлические уголки;
• тройники;
• муфты соединительные и уплотнители к ним.

Помимо этого вам обязательно потребуется специальный инструмент, используемый для нарезки резьбы на трубах.

Гофр или пластиковые короба

Вариант размещения проводки в гофрированных каналах считается менее надежным способом прокладки, поскольку в этом случае велика вероятность непреднамеренного её повреждения. Использовать этот прием можно лишь в тех случаях, когда вы полностью исключаете такую возможность.

Обратите внимание! Чердак в частном доме не должен быть захламлен. Не допускается закладывать электропроводку какими-либо случайными вещами или предметами; она непременно должна быть открытой и просматриваемой вдоль всей трассы.

Что касается использования в загородных домах пластиковых коробов, то к их прокладке предъявляются примерно те же требования, что и в случае применения гофрированных труб.

При любом из рассмотренных нами вариантов должное внимание следует уделить вопросу размещения на чердаке так называемых электроустановочных изделий, а также специального защитного оборудования.

Монтаж защитного оборудования и установочных изделий

При проведении установочных работ в деревянном доме входящие в состав электропроводки электротехнические изделия (выключатели, розетки и защитные автоматы) должны монтироваться за пределами чердака. Удобнее всего расположить всё это оборудование на отдельном распределительном щитке, установленном в ближайшем к нему помещении, используя в качестве разводки электрический трёхжильный кабель марки ВВГ 3×2,5 мм². Одна из его жил будет выполнять функцию заземляющего проводника, подсоединяемого к соответствующему контакту щитка.

Обратите внимание! Самым подходящим местом для установки выключателя освещения считается простенок возле входной двери.

Помимо всего вышесказанного вам нужно будет учесть следующие требования:

• при установке на чердаке электродвигателя последний должен иметь степень защиты не ниже IР4;
• монтируемые в пределах чердачного помещения светильники также должны иметь повышенный уровень электрозащиты.

При правильном подходе к монтажу электропроводки на чердаке можно не опасаться, что она станет причиной пожара.

В этом видео рассказывается как сделать электропроводку в деревянном доме.

1.
2.
3.
4.

Использование мансардных крыш практикуется в строительстве уже на протяжении длительного времени. В мегаполисах, где стоимость земельного участка постоянно растет, возведение мансарды является единственным оптимальным вариантом увеличения жилплощади. Изначально мансардные этажи предназначались для бедных людей, которые не могли снимать помещение за высокую арендную плату.

Современный монтаж мансардной кровли значительно отличается от того, что предлагалось раньше, а использование различных стройматериалов облегчает процесс ее утепления и защиты (прочитайте: " "). Для самостоятельного выполнения работ достаточно ознакомиться с основными этапами возведения мансарды.

Какую кровлю выбрать?

На предварительном этапе стройки застройщик должен определиться с типом крыши будущего мансардного помещения. Обустроить чердак для дальнейшего проживания можно под любой скатной крышей. Строиться кровля мансардной крыши должна с учетом требований, предъявляемых к помещению.

Различают 2 вида помещений, которые можно увидеть на фото:

• летние помещения - они востребованы хозяевами только в теплое время года, не нуждаются в особой отделке и утеплении;
• теплые помещения – могут использоваться круглогодично благодаря качественной теплоизоляции.

Стены мансарды располагаются как наклонно под небольшим углом, так и вертикально. При выборе вальмовой двускатной или четырехскатной кровли удается полностью задействовать всю площадь помещения.

Перед началом работ, следует создать проект кровельной конструкции и получить разрешение на мансарду, наметить место входной двери и продумать, где будет установлен лестничный проем. К основным преимуществам проектирования относят точность подсчета необходимых материалов для стропил, паро- и гидроизоляции, укладки кровли, отделки всей конструкции в целом.

Если чердак будет использоваться в качестве постоянного жилья, то обязательно должна быть проведена электропроводка в мансарде, выполнено утепление стен, пола и потолка, а также оборудовано отопление.

Мансардная кровля: особенности возведения конструкции

Мансарда получится надежной и прослужит долго только в том случае, если изначально будет создана прочная . При возведении мансарды в деревянном доме из бруса основой для стропильной системы будут верхние венцы сруба. Если же стены возводятся из кирпича или бетона, то сверху устанавливается железобетонный армированный пояс, который поможет не только выровнять стены, но и установить стропильную систему. Не зависимо от выбранного варианта, пирог мансардной кровли сооружается по одному и тому же принципу.

Армированный пояс служит также основой для мауэрлата, насаживаемого на оцинкованные металлические шпильки.

Мауэрлат – основная несущая стропила, установка которой зависит от формы крыши:

• для двускатной крыши он крепится на те же стены, что являются опорой для стропила;
• для четырехскатных конструкций – к стенам по всему периметру дома;

Этапы строительства стропильной системы

На мауэрлат укладываются балки перекрытия, а поверх них стелется дощатый настил, который станет основой для укладки пола. После этого приступают к возведению стропил в соответствии с выбранным типом кровли. Двускатная кровля изготавливается достаточно быстро и просто, а вот работа с четырехскатной вальмовой крышей будет гораздо напряженней, особенно если возводится мансарда из лстк или других аналогичных материалов.

Стропильные ноги крепятся к мауэрлату с помощью небольших врубок на стропилах. Для удлинения ног нужно срастить доски, а образовавшийся стык укрепить с помощью такой же доски длиной более 50 см. Поскольку от прочности узлов крепления зависит надежность всей конструкции, то здесь широко используются различные подкосы, распорки, ригеля и прочее.

Если дом возводился с железобетонными перекрытиями, то основная часть работы будет схожа с тем, если бы строилась мансарда на столбах, но есть и некоторые отличительные моменты. Например, на стропильных ногах в местах образования треугольников должны монтироваться затяжки, которые позже будут использоваться в качестве лагов пола помещения. К этим же затяжкам крепятся вертикальные стойки, опирающиеся на стропила. Фиксация отдельных элементов системы выполняется с помощью металлических скоб, уголков, болтов, гвоздей и саморезов.

Этапы укладки кровельного пирога

Как только стропильная система будет полностью готова, можно приступать к работе с пароизоляцией и обрешеткой.

Особенности монтажа обрешетки:

• Для определения шага обрешетки и ее размера достаточно иметь представление об используемом кровельном покрытии.
• Если крыша будет закрываться шифером, то для обрешетки понадобятся толстые бруски, если профлистом или металлочерепицей – то тонкие.
• Стропильные ноги изготавливаются из сухой хвойной древесины, традиционное сечение доски – 50x150 мм, для шиферной кровли – 60x160 мм.

На данном этапе проводится тщательная проверка всех элементов, на которые будет устанавливаться мансардная кровля - при необходимости дополнительно укрепляются, стропильная система проходит антисептическую обработку. После этого укладывается гидроизоляционный материал и непосредственно сама кровля.

Утепление чердачного помещения проводится только после демонтажа стен и потолка будущего жилого помещения. К стенам монтируется обрешетка, изготовленная по размерам плит минерального утеплителя (прочитайте: " "). Без такого каркаса во время эксплуатации мансарды нередко наблюдается сползание утеплителя, что приведет к промерзанию и продуванию голых стен.

Самостоятельное вполне осуществимо, но на протяжении всей работы следует соблюдать технологию возведения мансарды и серьезно относится даже к незначительным мелочам.

Следующим этапом, в ходе которого кровельный пирог мансардной крыши будет полностью закончен, является утепление. На строительном рынке предлагается большой ассортимент теплоизолирующих средств для , среди которых наиболее приемлемым для мансардного этажа может быть утеплитель из пенополистирола, минеральной ваты и стекловолокна.

Опытные строители указывают на большую эффективность минераловатного сырья, которое способно намного лучше обволакивать стропильную систему, что предотвращает образование мостиков холода и появление конденсата. При работе с пеностирольными плитами невозможно достичь целостности покрытия – образующиеся стыки не герметизируются даже монтажной пеной. Преимуществом минеральной ваты и стекловаты является возможность полного заполнения пространства любых форм без зазоров и щелей.

Паробарьер в кровельном пироге, как избежать ошибок, детали на видео:

Утепление подкровельного пространства производится следующим образом. Утеплитель кладется между стропилами, заполняя всю площадь, поверх него крепится пароизоляция, если она выполняется с помощью пароизоляционной пленки с фольгированным слоем, то его лучше повернуть внутрь помещения. Для надежной фиксации пароизоляционных материалов используются строительные скобы. На заключительном этапе выполняется или гипсокартонном.

Одним словом, для самостоятельного монтажа мансардной крыши достаточно иметь небольшой опыт строительства и соблюдать все перечисленные выше требования.
