Закон Ома для участка цепи – полученный экспериментальным (эмпирическим) путём закон, который устанавливает связь силы тока на участке цепи с напряжением на концах этого участка и его сопротивлением. Строгая формулировка закона Ома для участка цепи записывается так: сила тока в цепи прямо пропорциональна напряжению на её участке и обратно пропорциональна сопротивлению этого участка.
Формула закона Ома для участка цепи записывается в следующем виде:
I – сила тока в проводнике [А];
U – электрическое напряжение (разность потенциалов) [В];
R – электрическое сопротивление (или просто сопротивление) проводника [Ом].
Исторически сложилось, что сопротивление R в законе Ома для участка цепи считается основной характеристикой проводника, так как зависит исключительно от параметров этого проводника. Необходимо отметить, что закон Ома в упомянутой форме справедлив для металлов и растворов (расплавов) электролитов и только для тех цепей, где нет реального источника тока или источник тока является идеальным. Идеальный источник тока – это такой источник, который не обладает собственным (внутренним) сопротивлением. Подробнее с законом Ома в применении к цепи с источником тока можно познакомится в нашей статье. Условимся считать положительным направлением слева направо (см. рисунок ниже). Тогда напряжение на участке равно разности потенциалов.

φ 1 - потенциал в точке 1 (в начале участка);
φ 2 - потенциал в точке 2 (а конце участка).

Если выполняется условие φ 1 > φ 2 , то напряжение U > 0. Следовательно, линии напряженности в проводнике направлены от точки 1 к точке 2, а значит и ток течет в этом направлении. Именно такое направление тока будем считать положительным I > O.
Рассмотрим простейший пример определения сопротивления на участке цепи с помощью закона Ома. В результате эксперимента с электрической цепью амперметр (прибор, который показывает силу тока) показывает, а вольтметр. Необходимо определить сопротивление участка цепи.

По определению закона Ома для участка цепи

Изучая закон Ома для участка цепи в 8 классе школы, учителя часто задают ученикам следующие вопросы, чтобы закрепить пройденный материал:
Между какими величинами Закон Ома для участка цепи устанавливает зависимость?
Правильный ответ: между силой тока [I], напряжением [U] и сопротивлением [R].
Отчего кроме напряжения зависит сила тока?
Правильный ответ: От сопротивления
Как зависит сила тока от напряжения проводника?
Правильный ответ: Прямо пропорционально
Как зависит сила тока от сопротивления?
Правильный ответ: обратно пропорционально.
Данные вопросы задают для того, чтобы в 8 классе ученики смогли запомнить закон Ома для участки цепи, определение которого гласит, что сила тока прямо пропорциональна напряжению на концах проводника, если при этом сопротивление проводника не меняется.
Л юбая электрическая цепь обязательно содержит в себе источник электрической энергии и ее приемник. В качестве примера рассмотрим простейшую электрическую цепь, состоящую из батарейки и лампочки накаливания.
Батарейка - это источник электрической энергии, лампочка - ее приемник. Между полюсами источника электроэнергии имеется разность потенциалов(+ и -), при замыкании цепи начинается процесс ее выравнивания под действием электродвижущей силы, сокращенно - ЭДС. По цепи протекает электрический ток, совершая работу - нагревая спираль эл.лампочки, спираль начинает светиться.
Таким образом происходит преобразование электрической энергии в
энергию тепловую и энергию света.
Электрический ток(J) представляет из себя упорядоченное движение заряженных
частиц, в данном случае - электронов.
Электроны имеют отрицательный заряд, и по
этому, их движение направлено к
положительному(+) полюсу источника питания.
При этом, всегда образуется электромагнитное поле, распостраняясь от (+) к (-) источника(навстречу движению электронов) через электрическую цепь со скоростью света. Традиционно, принято считать, что электрический ток(J) движется от положительного(+) полюса к отрицательному(-).
Упорядоченное движение электронов, через кристаллическую решетку вещества, являющегося проводником не проходит беспрепятственно. Электроны взаимодействуют с атомами вещества, вызывая его нагрев. Таким образом, вещество оказывает сопротивление (R), протекающему через него, электрическому току. И чем больше величина сопротивления, при той же величине тока - тем сильнее нагрев.
Электрическое сопротивление - это величина, характеризующая противодействие электрической цепи (или её участка) электрическому току, измеряется в омах . Электрическое напряжение (U)- величина разности потенциалов источника электрического тока. Электрическое напряжение (U), электрическое сопротивление (R),электрический ток (J) - это основные свойства простейшей электрической цепи, между собой они находятся в определенной зависимости.
| Напряжение. | ||
| Сопротивление. | ||
| Сила тока. | ||
| Мощность. | ||
С помощью калькулятора Закона Ома, расположенного выше, можно легко вычислить значения силы тока, напряжения и сопротивления любого приемника электрической энергии. Так же, подставляя значения напряжения и тока, можно определить его мощность, и наоборот.
Например, необходимо узнать ток потребляемый эл. чайником, мощностью 2,2квт.
В графу "Напряжение" подставляем значение напряжения нашей сети в вольтах - 220.
В графу "Мощность", соответственно, вводим значение мощности в ваттах 2200 (2.2квт)
Нажимаем кнопку "Узнать силу тока" - получаем результат в амперах - 10.
Если далее нажать кнопку "Сопротивление" , можно узнать, в добавок и электрическое
сопротивление нашего чайника, во время его работы - 22 ома.
С помощью расположенного выше калькулятора, можно легко расчитать величину общего сопротивления для двух сопротивлений, подключенных параллельно.

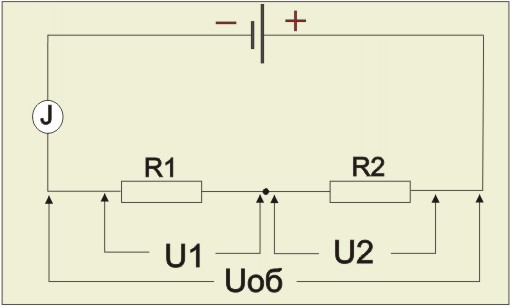

Второй закон Кирхгофа гласит: в замкнутой электрической цепи алгебраическая сумма ЭДС равна алгебраической сумме падений напряжений на отдельных участках цепи. Согласно этому закону для схемы изображенной на рисунке ниже можно записать:
R об =R 1 +R 2

Т. е. при последовательном соединении элементов цепи общее сопротивление цепи
равно сумме сопротивлений составляющих ее элементов, а напряжение распределяется между ними, пропорционально
сопротивлению каждого.
Например, в новогодней гирлянде состоящей из 100 маленьких одинаковых лампочек, каждая из которых рассчитана на напряжение
2,5 вольт, включенной в сеть напряжением 220 вольт, на каждую лампочку будет приходиться 220/100=2,2 вольта.
И, конечно же, при таком раскладе она будет работать долго и счастливо.
Переменный ток.
Переменный ток в отличии от постоянного, не имеет постоянного направления. Например, в обычной бытовой эл. сети 220 вольт 50 герц, плюс с минусом меняются местами 50 раз в секунду. Законы Ома и Кирхгофа для цепи постоянного, тока применимы так же для цепей тока переменного, но только для электрических приемников обладающих активным сопротивлением в чистом виде, т. е. таких, как различные нагревательные элементы и лампочки накаливания.
Причем, все расчеты производятся с действующими значениями тока и напряжения. Действующее значение силы переменного тока численно равно эквивалентной по тепловому действию силе постоянного тока. Действующее значение Jперем.= 0,707*Jпост. Действующее значение Uперем.= 0,707*Uпост. Например в нашей домашней сети действующее значение переменного напряжения - 220 вольт, а максимальное (амплитудное) его значение = 220*(1 / 0,707) = 310 вольт.
Роль законов Ома и Кирхгофа, в повседневной жизни электрика.
Осуществляя свою трудовую деятельность, электрик (абсолютно любой и
каждый), ежедневно сталкивается со следствиями этих
фундаментальных законов и правил, можно сказать - живет в
их реальности. Использует ли он теоретические знания, с большим трудом
полученные в различных учебных заведениях, для выполнения
повседневных трудовых обязанностей?
Как правило - нет!
Чаще всего, просто - напросто, в отсутствии какой либо необходимости,
это делать.
Ибо повседневная работа нормального электрика, состоит вовсе не из умственных вычислений, а наоборот - из четких, отточенных годами, физических действий. Нельзя сказать, что думать вовсе не приходиться. Совсем наоборот - ведь последствия необдуманных действий в этой профессии, обходятся порой, весьма дорого.
Иногда, встречаются среди электриков конструктора - любители, они же, чаще всего - рационализаторы. Эти люди, время от времени, используют имеющиеся у них теоретические знания с пользой для дела, разрабатывая и конструируя разнообразные устройства, как в личных целях, так и во благо родного производства. Без знания законов Ома и Кирхгофа, расчеты электрических цепей, составляющих схему будущего устройства совершенно невозможны.
В целом, можно сказать, что законы Ома и Кирхгофа являются в большей степени "инструментом" инженера - конструктора, нежели электромонтера.
Здравствуйте, уважаемые читатели сайта «Заметки электрика»..
Сегодня открываю новый раздел на сайте под названием .
В этом разделе я постараюсь в наглядной и простой форме объяснить Вам вопросы электротехники. Скажу сразу, что далеко углубляться в теоретические знания мы не будем, но вот с основами познакомимся в достаточном порядке.
Первое, с чем я хочу Вас познакомить, это с законом Ома для участка цепи. Это самый основной закон, который должен знать каждый .
Знание этого закона позволит нам беспрепятственно и безошибочно определять значения силы тока, напряжения (разности потенциалов) и сопротивления на участке цепи.
Кто такой Ом? Немного истории
Закон Ома открыл всем известный немецкий физик Георг Симон Ом в 1826 году. Вот так он выглядел.

Всю биографию Георга Ома я рассказывать Вам не буду. Про это Вы можете узнать на других ресурсах более подробно.
Скажу только самое главное.
Его именем назван самый основной закон электротехники, который мы активно применяем в сложных расчетах при проектировании, на производстве и в быту.
Закон Ома для однородного участка цепи выглядит следующим образом:

I – значение тока, идущего через участок цепи (измеряется в амперах)
U – значение напряжения на участке цепи (измеряется в вольтах)
R – значение сопротивления участка цепи (измеряется в Омах)
Если формулу объяснить словами, то получится, что сила тока пропорциональная напряжению и обратно пропорциональна сопротивлению участка цепи.
Проведем эксперимент
Чтобы понять формулу не на словах, а на деле, необходимо собрать следующую схему:

Цель этой статьи — это показать наглядно, как использовать закон Ома для участка цепи. Поэтому я на своем рабочем стенде собрал эту схему. Смотрите ниже как она выглядит.

С помощью ключа управления (избирания) можно выбрать, либо постоянное напряжение, либо переменное напряжение на выходе. В нашем случае используется постоянное напряжения. Уровень напряжения я меняю с помощью лабораторного автотрансформатора (ЛАТР).

В нашем эксперименте я буду использовать напряжение на участке цепи, равное 220 (В). Контроль напряжения на выходе смотрим по вольтметру.

Теперь мы полностью готовы провести самостоятельно эксперимент и проверить закон Ома в действительности.
Ниже я приведу 3 примера. В каждом примере мы будем определять искомую величину 2 методами: с помощью формулы и практическим путем.
Пример № 1
В первом примере нам нужно найти ток (I) в цепи, зная величину источника постоянного напряжения и величину сопротивления светодиодной лампочки.
Напряжение источника постоянного напряжения составляет U = 220 (В) . Сопротивление светодиодной лампочки равно R = 40740 (Ом) .
С помощью формулы найдем ток в цепи:

I = U/R = 220 / 40740 = 0,0054 (А)
Подключаем последовательно светодиодной лампочке , включенный в режиме амперметр, и замеряем ток в цепи.

На дисплее мультиметра показан ток цепи. Его значение равно 5,4 (мА) или 0,0054 (А), что соответствует току, найденному по формуле.
Пример № 2
Во втором примере нам нужно найти напряжение (U) участка цепи, зная величину тока в цепи и величину сопротивления светодиодной лампочки.
I = 0,0054 (А)
R = 40740 (Ом)
С помощью формулы найдем напряжение участка цепи:

U = I*R = 0,0054 *40740 = 219,9 (В) = 220 (В)
А теперь проверим полученный результат практическим путем.
Подключаем параллельно светодиодной лампочке мультиметр, включенный в режиме вольтметр, и замеряем напряжение.

На дисплее мультиметра показана величина измеренного напряжения. Его значение равно 220 (В), что соответствует напряжению, найденному по формуле закона Ома для участка цепи.
Пример № 3
В третьем примере нам нужно найти сопротивление (R) участка цепи, зная величину тока в цепи и величину напряжения участка цепи.
I = 0,0054 (А)
U = 220 (В)
Опять таки, воспользуемся формулой и найдем сопротивление участка цепи:

R = U/ I = 220/0,0054 = 40740,7 (Ом)
А теперь проверим полученный результат практическим путем.

Сопротивление светодиодной лампочки мы измеряем с помощью или мультиметра.
Полученное значение составило R = 40740 (Ом) , что соответствует сопротивлению, найденному по формуле.
Как легко запомнить Закон Ома для участка цепи!!!
Чтобы не путаться и легко запомнить формулу, можно воспользоваться небольшой подсказкой, которую Вы можете сделать самостоятельно.
Нарисуйте треугольник и впишите в него параметры электрической цепи, согласно рисунка ниже. У Вас должно получится вот так.

Как этим пользоваться?
Пользоваться треугольником-подсказкой очень легко и просто. Закрываете своим пальцем, тот параметр цепи, который необходимо найти.
Если оставшиеся на треугольнике параметры расположены на одном уровне, то значит их необходимо перемножить.
Если же оставшиеся на треугольнике параметры расположены на разном уровне, то тогда необходимо разделить верхний параметр на нижний.
С помощью треугольника-подсказки Вы не будете путаться в формуле. Но лучше все таки ее выучить, как таблицу умножения.
Выводы
В завершении статьи сделаю вывод.
Электрический ток — это направленный поток электронов от точки В с потенциалом минус к точке А с потенциалом плюс. И чем выше разность потенциалов между этими точками, тем больше электронов переместится из точки В в точку А, т.е. ток в цепи увеличится, при условии, что сопротивление цепи останется неизменным.
Но сопротивление лампочки противодействует протеканию электрического тока. И чем больше сопротивление в цепи (последовательное соединение нескольких лампочек), тем меньше будет ток в цепи, при неизменном напряжении сети.
P.S. Тут в интернете нашел смешную, но поясняющую карикатуру на тему закона Ома для участка цепи.

Закон Ома для полной цепи – эмпирический (полученный из эксперимента) закон, который устанавливает связь между силой тока, электродвижущей силой (ЭДС) и внешним и внутренним сопротивлением в цепи.
При проведении реальных исследований электрических характеристик цепей с постоянным током необходимо учитывать сопротивление самого источника тока. Таким образом в физике осуществляется переход от идеального источника тока к реальному источнику тока, у которого есть свое сопротивление (см. рис. 1).
Рис. 1. Изображение идеального и реального источников тока
Рассмотрение источника тока с собственным сопротивлением обязывает использовать закон Ома для полной цепи.
Сформулируем закона Ома для полной цепи так (см. рис. 2): сила тока в полной цепи прямо пропорциональна ЭДС и обратно пропорциональна полному сопротивлению цепи, где под полным сопротивлением понимается сумма внешних и внутренних сопротивлений.

Рис. 2. Схема закона Ома для полной цепи.

- R – внешнее сопротивление [Ом];
- r – сопротивление источника ЭДС (внутреннее) [Ом];
- I – сила тока [А];
- ε– ЭДС источника тока [В].
Рассмотрим некоторые задачи на данную тему. Задачи на закон Ома для полной цепи, как правило, дают ученикам 10 класса, чтобы они могли лучше усвоить указанную тему.
I. Определите силу тока в цепи с лампочкой, сопротивлением 2,4 Ом и источником тока, ЭДС которого равно 10 В, а внутреннее сопротивление 0,1 Ом.
По определению закона Ома для полной цепи, сила тока равна:
II. Определить внутреннее сопротивление источника тока с ЭДС 52 В. Если известно, что при подключении этого источника тока к цепи с сопротивлением 10 Ом амперметр показывает значение 5 А.
Запишем закон Ома для полной цепи и выразим из него внутреннее сопротивление:
III. Однажды школьник спросил у учителя по физике: «Почему батарейка садится?» Как грамотно ответить на данный вопрос?
Мы уже знаем, что реальный источник обладает собственным сопротивлением, которое обусловлено либо сопротивлением растворов электролитов для гальванических элементов и аккумуляторов, либо сопротивлением проводников для генераторов. Согласно закону Ома для полной цепи:

следовательно, ток в цепи может уменьшаться либо из-за уменьшения ЭДС, либо из-за повышения внутреннего сопротивления. Значение ЭДС у аккумулятора почти постоянный. Следовательно, ток в цепи понижается за счет повышения внутреннего сопротивления. Итак, «батарейка» садится, так как её внутреннее сопротивление увеличивается.
Мы начинаем публикацию материалов новой рубрики “” и в сегодняшней статье речь пойдет о фундаментальных понятиях, без которых не проходит обсуждение ни одного электронного устройства или схемы. Как вы уже догадались, я имею ввиду ток, напряжение и сопротивление 😉 Кроме того, мы не обойдем стороной закон, который определяет взаимосвязь этих величин, но не буду забегать вперед, давайте двигаться постепенно.
Итак, давайте начнем с понятия напряжения .
Напряжение.
По определению напряжение – это энергия (или работа), которая затрачивается на перемещение единичного положительного заряда из точки с низким потенциалом в точку с высоким потенциалом (т. е. первая точка имеет более отрицательный потенциал по сравнению со второй). Из курса физики мы помним, что потенциал электростатического поля – это скалярная величина, равная отношению потенциальной энергии заряда в поле к этому заряду. Давайте рассмотрим небольшой пример:

В пространстве действует постоянное электрическое поле, напряженность которого равна E . Рассмотрим две точки, расположенные на расстоянии d друг от друга. Так вот напряжение между двумя точками представляет из себя ни что иное, как разность потенциалов в этих точках:
В то же время не забываем про связь напряженности электростатического поля и разности потенциалов между двумя точками:
И в итоге получаем формулу, связывающую напряжение и напряженность:
В электронике, при рассмотрении различных схем, напряжение все-таки принято считать как разность потенциалов между точками. Соответственно, становится понятно, что напряжение в цепи – это понятие, связанное с двумя точками цепи. То есть говорить, к примеру, “напряжение в резисторе” – не совсем корректно. А если говорят о напряжении в какой-то точке, то подразумевают разность потенциалов между этой точкой и “землей” . Вот так плавно мы вышли к еще одному важнейшему понятию при изучении электроники, а именно к понятию “земля” 🙂 Так вот “землей” в электрических цепях чаще всего принято считать точку нулевого потенциала (то есть потенциал этой точки равен 0).
Давайте еще пару слов скажем о единицах, которые помогают охарактеризовать величину напряжения . Единицей измерения является Вольт (В) . Глядя на определение понятия напряжения мы можем легко понять, что для перемещения заряда величиной 1 Кулон между точками, имеющими разность потенциалов 1 Вольт , необходимо совершить работу, равную 1 Джоулю . С этим вроде бы все понятно и можно двигаться дальше 😉
А на очереди у нас еще одно понятие, а именно ток .
Ток, сила тока в цепи.
Что же такое электрический ток ?
Давайте подумаем, что будет происходить если под действие электрического поля попадут заряженные частицы, например, электроны…Рассмотрим проводник, к которому приложено определенное напряжение :

Из направления напряженности электрического поля (E ) мы можем сделать вывод о том, что title="Rendered by QuickLaTeX.com" height="16" width="60" style="vertical-align: -4px;"> (вектор напряженности всегда направлен в сторону уменьшения потенциала). На каждый электрон начинает действовать сила:
Где e – это заряд электрона.
И поскольку электрон является отрицательно заряженной частицей, то вектор силы будет направлен в сторону противоположную направлению вектора напряженности поля. Таким образом, под действием силы частицы наряду с хаотическим движением приобретают и направленное (вектор скорости V на рисунке). В результате и возникает электрический ток 🙂
Ток – это упорядоченное движение заряженных частиц под воздействием электрического поля.
Важным нюансом является то, что принято считать, что ток протекает от точки с более положительным потенциалом к точке с более отрицательным потенциалом, несмотря на то, что электрон перемещается в противоположном направлении.
Носителями заряда могут выступать не только электроны. Например, в электролитах и ионизированных газах протекание тока в первую очередь связано с перемещением ионов, которые являются положительно заряженными частицами. Соответственно, направление вектора силы, действующей на них (а заодно и вектора скорости) будет совпадать с направлением вектора E . И в этом случае противоречия не возникнет, ведь ток будет протекать именно в том направлении, в котором движутся частицы 🙂
Для того, чтобы оценить ток в цепи придумали такую величину как сила тока. Итак, сила тока (I ) – это величина, которая характеризует скорость перемещения электрического заряда в точке. Единицей измерения силы тока является Ампер . Сила тока в проводнике равна 1 Амперу , если за 1 секунду через поперечное сечение проводника проходит заряд 1 Кулон .
Мы уже рассмотрели понятия силы тока и напряжения , теперь давайте разберемся каким образом эти величины связаны. И для этого нам предстоит изучить, что же из себя представляет сопротивление проводника .
Сопротивление проводника/цепи.
Термин “сопротивление ” уже говорит сам за себя 😉
Итак, сопротивление – физическая величина, характеризующая свойства проводника препятствовать (сопротивляться ) прохождению электрического тока.
Рассмотрим медный проводник длиной l с площадью поперечного сечения, равной S :

Сопротивление проводника зависит от нескольких факторов:
Удельное сопротивление – это табличная величина.
Формула, с помощью которой можно вычислить сопротивление проводника выглядит следующим образом:
Для нашего случая будет равно 0,0175 (Ом * кв. мм / м) – удельное сопротивление меди. Пусть длина проводника составляет 0.5 м , а площадь поперечного сечения равна 0.2 кв. мм . Тогда:
Как вы уже поняли из примера, единицей измерения сопротивления является Ом 😉
С сопротивлением проводника все ясно, настало время изучить взаимосвязь напряжения, силы тока и сопротивления цепи .
И тут на помощь нам приходит основополагающий закон всей электроники – закон Ома:
Сила тока в цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению рассматриваемого участка цепи.
Рассмотрим простейшую электрическую цепь:

Как следует из закона Ома напряжение и сила тока в цепи связаны следующим образом:
Пусть напряжение составляет 10 В, а сопротивление цепи равно 200 Ом. Тогда сила тока в цепи вычисляется следующим образом:
Как видите, все несложно 🙂
Пожалуй на этом мы и закончим сегодняшнюю статью, спасибо за внимание и до скорых встреч! 🙂
