Устройство плоских кровель различных видов. Проекты домов с плоской крышей Устройство плоской крыши частного дома

Возведение двухскатной или вальмовой крыши не всегда рационально и целесообразно, если речь идет о хозяйственных постройках, промышленных и коммерческих объектах, а иногда и частных домах в современном стиле. Большой расход материала, сложная стропильная система делают возведение этих конструкций экономически невыгодным, затяжным мероприятием. В то время как проекты с плоской кровлей значительно сокращает расходы на строительство, строится быстро и подходит практически для любых сооружений.

Дом с плоской кровлей надежным образом защищен от повышенной ветровой нагрузки. Однако, не имея скатов, он не может оперативно отводить дождевые и талые воды с поверхности кровли.

Ситуация усложняется тем, что поверхность кровельных материалов имеет шероховатую структуру, которая не позволяет влаге и снегу свободно соскальзывать. Поэтому устройство плоской крыши, смонтированной своими руками, должно соответствовать жестким требованиям строительных норм к гидроизоляции, разуклонке и технологии возведения.

Строение кровельного пирога

Необходимость высокого уровня защиты от влаги заставляет располагать кровельные материалы плоской крыши слоями, один над другим, образуя так называемый «пирог». Если рассмотреть его устройство разрезе, можно увидеть следующие слои:

Плоское основание, выполненное из бетонных плит или листов профилированного металла . Оно обеспечивает жесткость конструкции, несет на себе вес кровельного пирога, передавая его несущим перегородкам и, в итоге, фундаменту. У эксплуатируемой кровли основание должно быть максимально жестким.
Пароизоляция . Слой который необходим для того, что защищать плоскую крышу от проникновения паров из внутренних подогретых помещений в толщу утеплителя. Оседая на термоизоляции в виде конденсата, вода безвозвратно снижает ее утепляющие свойства более, чем в два раза. В качестве простейшей пароизоляции используют полиэтиленовую пленку или покрытия на основе битума.
Утеплитель . Для термоизоляции плоской крыши используют засыпные материалы, такие как керамзит, перлит, шлак, рулонные, к примеру, минеральная вата и в виде плит, в частности пенополистирол. Между прочим, утеплитель используют не только для регуляции температурного режима, но и для разуклонки дома с плоской крышей. Основные требования, предъявляемые к утеплителю – низкая гигроскопичность и теплопроводность, легкий вес.
Гидроизоляция . Плоская кровля позволяет использовать для покрытия с целью защиты от влаги рулонные материалы: битумные, полимерные и битумно-полимерные. Помимо высоких гидроизоляционных качеств, они должны обладать устойчивостью к перепаду температур, эластичностью, долгим сроком эксплуатации.

Типы кровли и нюансы их монтажа

Устройство плоской крыши определяет конструкция и характер использования. В отдельные виды, требующие особого подхода при возведении выделяют следующие:

Монтаж кровли для неотапливаемых построек

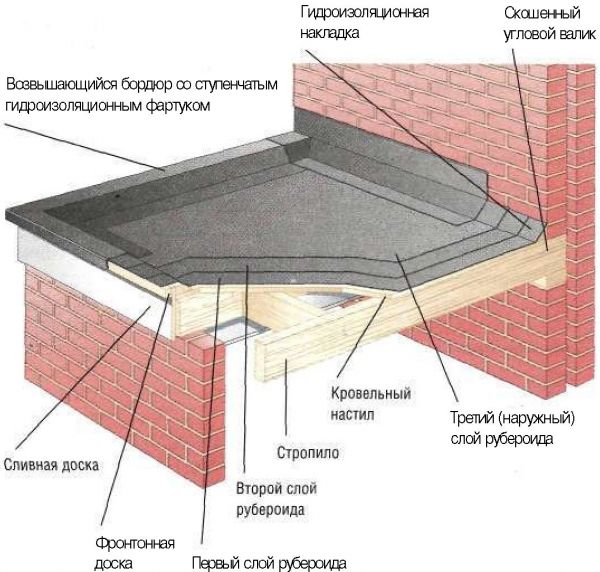

Если плоская крыша своими руками возводится для неотапливаемого хозяйственного помещения, к примеру, сарая, беседки, навеса или пристройки, уклон организовывают с помощью опорных балок.

Их устанавливают под углом 3 градуса, что составляет 30 мм на каждый погонный метр длины балки. Затем на балки настилают основание из необрезных досок, закрепляя их гвоздями или саморезами.

В качестве гидроизолянта используют рубероид – самый доступный по цене материал. Его производят и продают в виде рулонов. Выполняют раскрой гидроизоляции, нарезая полосы так, чтобы уложить их по направлению уклона плоской крыши.

Полосы рубероида поэтапно настилают с нахлёстом 10-15 см и фиксируют деревянными рейками или стальными планками каждые 60-70 см по направлению водостока, чтобы не преграждать путь стекающей влаги. Плоская крыша неотапливаемого помещения без труда монтируется своими руками даже одним работником без помощи подсобников.

Монтаж кровли для отапливаемый сооружений

Если строят частный дом с плоской кровлей, который планируют подключить к системе отопления, то работы проходят в следующем порядке:

Чтобы построить дом с плоской кровлей, длина которого превышает 6 м, для изготовления опорных балок используют брус сечением 150х150 мм и более, либо стальной двутавр.

Кровля из монолитного бетона

Другой вариант, как возводится плоская крыша своими руками – использование монолитного бетона. Процесс выглядит следующим образом:

Процесс разуклонки

– устройство небольшого угла поверхности крыши для организации водостока. Прежде, чем строить дом с плоской кровлей, лучше заранее определится, какой водосток вы будете монтировать, внутренний или внешний и сделать чертеж.

Если предусмотрен , вода с помощью разуклонки должна стекаться в водоулавливающие воронки, которые располагают по 1 на 25 кв.м или чаще. Если делать внешний водосток, то влага должна попадать в водосточный желоб. Разуклонку формируют следующими методами:

Плоская крыша без грамотной разуклонки – ненадежный щит между вами и непогодой. Влага, которая не имеет выхода, будет скапливаться на поверхности кровли, провоцировать разрушение кровли и протечки.

Видео-инструкция

Вариантов дизайна крыши для частного дома существует много. Сегодня наряду с шатровыми конструкциями современные технологии и материалы позволяют создавать и плоские варианты. Стоит рассмотреть подробнее, что представляет собой дом с плоской крышей, особенности его конструкции, плюсы и минусы.

Описание

Традиционно в умеренных и северных широтах возводили шатровую кровлю с наклонными скатами, которая препятствовала накоплению на поверхности снежного покрова и позволяла обильным осадкам стекать вниз на систему дождевых сливов. Дома с плоской крышей были распространены в южных районах, где не было сильных дождей, а снег зимой вообще не выпадал. Но развитие строительных технологий и появление современных материалов, особенно гидроизоляции, позволили без проблем создавать горизонтальную кровлю в любых регионах, даже в условиях Крайнего Севера.

Плоская кровля – это такое перекрытие, которое расположено горизонтально непосредственно над жилыми этажами частного дома. Несколько слоев изолирующих материалов, защищающих от влаги, холода и пара, а также система водоотводов позволяют создать надежную верхнюю защиту в одно-, двух- или трехэтажном частном доме.

Не стоит бояться, что на потолке последнего этажа появятся протечки, так как при грамотном подходе и качественных материалах они совершенно исключены. Главное – правильно эксплуатировать такую кровлю и своевременно менять покрытие согласно гарантийным срокам.

У зданий с прямой крышей увеличивается функциональность, так как поверхность кровли можно использовать. Во многом монтаж таких построек упрощается по сравнению с шатровыми вариантами, где обязательно надо возводить стропильную систему. Есть у них и масса других достоинств.

Принцип и виды конструкции

Для начала стоит заметить, что плоская крыша в частном доме не является строго горизонтальной, для того чтобы не скапливалась вода и осуществлялся ее сток, предусмотрен уклон поверхности примерно 5-7°. Принцип здесь такой же, как у водосливов скатной крыши – они расположены под небольшим наклоном, который незаметен с земли, но позволяет всей накопленной влаге стекать в водосточную трубу. Также и на плоской крыше: вода собирается в определенном месте благодаря неровности поверхности, но площадка выглядит горизонтальной, на ней можно смело разбивать газон или обустраивать территорию для отдыха.

Система водоотвода на подобной крыше содержит специальные воронки , в которые стекает под действием силы тяжести дождевая вода и затем с помощью системы шлангов уходит в канализацию или под землю. Эти устройства изготавливаются из пластика, неподверженного действию влаги и гниению, монтируются в слои изоляции на крыше, сверху снабжаются защитной сеткой, чтобы горловина и водоотводы не засорялись. Одна такая водоприемная воронка рассчитана примерно на 100-150 кв. м площади кровли, отсюда можно подсчитать общее их количество. Обычно для небольшого загородного дома достаточно 1-2 штук.

Плоская кровля может быть эксплуатируемой и неэксплуатируемой. Если она практически не используется, то есть на нее поднимаются несколько раз в год для проверки целостности и текущего ремонта, то покрытие содержит следующие слои снизу вверх: теплоизоляция, пароизоляция и гидроизоляция. Технология настила здесь практически такая же, как в жилых многоквартирных и промышленных зданиях.

Существуют следующие распространенные типы неэксплуатируемых плоских крыш: из профнастила и монолит.

Первый вариант – каркасный. Сначала на бетонное основание монтируется обрешетка из металлопрофиля или деревянных брусьев, в нее помещаются изоляционные материалы. Затем к каркасу крепятся профильные металлические листы. Это относительно дешевый вариант, легкий в монтаже, конструкция имеет небольшой вес. Но ходить по такой кровле практически нельзя, потому что профили будут прогибаться и деформироваться.

Монолитное покрытие для плоской кровли содержит несколько слоев. Непосредственно на бетонную плиту настилается пароизоляционная пленка из горячего битума, затем идет минеральная вата и гидроизоляция, а сверху заливается стяжка на цементной основе, укрепленная армированной сеткой. Такая неэксплуатируемая кровля будет иметь большой вес, но зато надежно защищает дом от осадков и холода.

Другой вариант, если кровля постоянно задействована, по ней ходят люди, стоят какие-нибудь предметы. Тогда изоляционный слой меняется порядком: сначала идет гидроизоляция, поверх которой установлена теплоизоляция. Поэтому такая кровля называется инверсионная.

Порядок настила материалов следующий: сначала на плите перекрытия размещается битумно-полимерная мембрана, потом укладывается слой теплоизоляции из пенофола, пеноплекса или пенополистирола. Если есть желание создать на крыше своего дома зеленую лужайку, то поверх этих изоляторов настилается разделительный и фильтрующий слой из геотекстиля, а затем плодородная прослойка, на которой будет расти натуральная трава.

Подобная кровля с плодородным слоем может свободно эксплуатироваться весь теплый период, при грамотно установленной системе водоотвода ей не страшны дожди. На крыше можно разместить детскую или спортивную площадку, поставить лежаки или скамейки, разбить клумбы и даже устроить пикник. Эксплуатируемые кровли с зеленым покрытием сегодня распространены не только в дачных, но и в городских домах.

Обустройство плоской крыши не заканчивается настилом и заливкой изолирующих слоев и прокладкой водоотводов. Для правильной эксплуатации необходимо создать вентиляцию. Влага и ее пары могут накапливаться между слоями изоляции, в дальнейшем при заморозках изоляционный пирог может растрескиваться, на нем появляются пузыри, происходит отслоение. Для того чтобы этого избежать, применяют аэраторы – пластиковые или металлические трубки с колпаками в виде зонтика, которые монтируются внутрь кровельного покрытия. Поступающий через них воздух за счет разницы давлений выветривает водяные пары из слоев изоляции, они остаются полностью сухими.

Еще один важный момент после настила плоской кровли – это сооружение молниезащиты. Не следует пренебрегать ей, так как, несмотря на малую вероятность появления, гроза может привести к самым катастрофическим последствиям в загородном доме. Молниеприемная сетка устанавливается внутрь слоев изоляции, если они не горючие, или если они горючие, поверх них на специальные держатели на высоте 10-12 см от поверхности. Все узлы этой сетки соединяются в один громоотвод из толстой токопроводящей проволоки, который уходит на заземление.

Достоинства и недостатки

Малоэтажные здания с плоской крышей, построенные по различным проектам, эксплуатируются в нашей стране уже не первый год. Отзывы владельцев, несколько лет проживших в таких домах, помогут выделить все преимущества и недостатки таких конструкций.

Плюсы у них следующие:

экономия материалов – не надо возводить сложную стропильную систему, да и кровельные работы упрощаются;
быстрота строительства по сравнению с двухскатными и тем более вальмовыми крышами;

удобство ремонта и смены кровельных покрытий;
устройство плоской крыши позволяет сделать на ней площадку для различных нужд: газон, зона отдыха с беседкой, тренажерный зал, детский уголок и т. д.;

в перекрытии есть возможность монтировать окна, это очень оригинальный проект интерьера плюс дополнительный источник естественного света на потолке;
кровельные работы будут намного безопаснее, чем в случае с шатровой крышей;
при сильных порывах ветра нет риска срыва массивных стропильных конструкций и обшивки.

По отзывам владельцев таких домов можно указать и на минусы плоской крыши:

в отличие от шатровых конструкций, на таких крышах зимой будет в больших объемах скапливаться снег, который надо регулярно убирать вручную;
требуется монтаж системы водостоков;

нужно будет постоянно контролировать целостность кровли, отсутствие протечек;
несмотря на видимую простоту монтажа, настил плоской кровли имеет множество нюансов, слои изолятора и водостоки необходимо сделать максимально правильно, иначе протечек не избежать.

Множество проектов частных домов с горизонтальной крышей пришло из Европы, где климат более мягкий. Поэтому такие решения надо корректировать в соответствии с нашими более суровыми погодными условиями.

Из чего делать?

Плоская кровля может быть изготовлена из различных материалов, их выбор зависит от самой конструкции здания.

Если дом кирпичный, из газосиликатных или бетонных блоков, то в качестве кровельного перекрытия может использоваться плита из железобетона. В этом случае крыша будет максимально прочной, на ней можно разместить громоздкие и тяжелые объекты. Подобный материал перекрытия не обладает защитой от влаги, поэтому в любом случае придется делать слой гидроизоляции из рулонного битума или стяжки с нижней битумно-полимерной мембраной.

Деревянные кровельные перекрытия подобной конструкции будут стоить дешевле, чем бетонные, их можно изготовить на загородном участке самому. На стены устанавливается каркас с балками, в качестве них можно взять струганные брусья 10х4 см или другие, главное, чтобы они были способны выдержать вес будущей изоляции и иные предметы, расположенные на кровле. Древесина обрабатывается антисептиком и огнеупорным раствором. Кровля из бруса может быть покрыта древесными плитами, доской или металлическим профнастилом.

В качестве гидроизоляции для домов с плоской крышей традиционно применяют битум. Это органический материал на углеводородной основе, который производится при перегонке нефти. Он обладает отличными гидроизолирующими свойствами, не подвержен действию влаги, гниению, не боится морозов. Главным недостатком битума считается его неэкологичность – он содержит вредные компоненты, при нагревании выделяет резкий запах. Тем не менее битумная изоляция все еще востребована, в том числе при строительстве домов с плоской крышей.

Битум может быть рулонным и жидким. Обычно для максимальной эффективности применяют сочетание этих двух видов. Сначала горячий раствор заливают на подготовленную очищенную поверхность, затем наверх раскатывают рулоны твердого битума. Такая совокупность позволяет закрыть любые микроскопические щели и трещины и надежно защищает крышу от попадания влаги.

Есть и другие современные гидроизоляционные материалы, более чистые и безвредные, чем битум. К ним относится, например, еврорубероид. Он тоже сделан на битумной основе, но, благодаря синтетическим тканям и полимерам в составе, выделяет меньше вредных веществ и запахов. Еврорубероид выпускается в рулонах, для прочности он посыпан специальной минеральной крошкой.

Существует распыляемая гидроизоляция для кровли в виде порошков и аэрозолей. Она наносится на поверхность с помощью специального оборудования. Подобные смеси выпускаются из пластификаторов, цемента, синтетических смол и отвердителей. Их достоинства в том, что они не только защищают от влаги, но и отражают солнечные лучи, не пропускают пар.

Для защиты от осадков широко применяют обмазочную гидроизоляцию. Она, как и жидкий рубероид, наносится на поверхность крыши валиком или кистью. Среди таких материалов особенно распространены эмульсионные, каучуковые, полимерные мастики и праймер.

Есть варианты насыпной гидроизоляции в виде гранул, которые хорошо впитывают влагу и не дают ей просочиться в жилое помещение. Примерами могут быть керамзит и щебенка. Их достоинство в том, что не требуется сложного монтажа – гранулы просто поднимаются на уровень кровли, рассыпаются и равномерно разглаживаются по поверхности.

В качестве парозащитного слоя обычно применяют полиэтиленовую пленку толщиной 0.1-0.5 мм, которую настилают во всю ширину кровли под теплоизоляционный слой. Для защиты от холода применяют множество эффективных материалов: минеральную вату, пенопласт, пеноплекс, пенополистирол и другие.

Очень эффектными и впечатляющими на вид являются сплошные стеклянные кровли. Прозрачный потолок в доме визуально увеличивает пространство, создает неповторимую воздушную атмосферу, в комнатах всегда максимально светло. Монтировать такие перекрытия не очень сложно, достаточно создать каркас из металлических профилей или деревянных рам и застеклить его. Но эксплуатация стеклянной кровли усложняется, зимой необходимо постоянно очищать ее от снежного покрова. Поэтому лучше всего сделать сплошное перекрытие с небольшими потолочными окнами.

Варианты проектирования

Плоская кровля может быть установлена как в одно-двухэтажном доме с маленькой площадью, так и в просторном коттедже. В большом здании можно комбинировать скатную шатровую крышу с горизонтальной, например, используя ее для флигеля или веранды. По форме кровли тоже могут быть различными: квадратные, прямоугольные и более сложные. Главное при нестандартном проекте – правильно рассчитать наклоны и систему водосливов, чтобы влага не скапливалась на поверхности.

На инверсионной плоской крыше могут быть расположены кондиционеры, системы вентиляции, телевизионные антенны, короба связи и другое оборудование. Если кровля будет использоваться, как площадка для отдыха или другого активного времяпрепровождения, то необходимо монтировать по ее краям ограждение.

Также при монтаже подобной крыши сразу же стоит позаботиться об удобном подъеме наверх с перилами. Существует множество проектов используемой инверсионной кровли с чертежами, которыми можно руководствоваться при строительстве своего дома.

Инструкции по установке

Перед строительством и обустройством плоской кровли стоит разбить пошагово план всех работ.

Начинается он с выбора формы, типа и материалов для перекрытия. Стоит учитывать, что нагрузка на подобную конструкцию всегда более интенсивная, чем на шатровые варианты. Исходя из этого, нужно сделать чертеж каркасной системы с балками и перекрытиями. На эскизе указываются геометрические формы, размеры, цвет, материалы, необходимые коммуникации. Лучше всего сразу иметь визуальное представление о том, как будет выглядеть будущая крыша для вашего жилья.

Выбор той или иной конструкции во многом предопределяет возможности использования чердака в качестве дополнительного жилого помещения, решает вопрос с необходимостью утепления и определяет тип кровельного покрытия .

Плоская крыша — специфический вариант, не позволяющий обустроить чердак как жилое помещение (ввиду его отсутствия).

Но предлагающий массу возможностей для использования территории как вспомогательной площадки, места для размещения оборудования или как частной зоны отдыха, обособленной от внешнего пространства.

В этом отношении плоская крыша может предоставить множество интересных возможностей, но при ее использовании имеются свои ограничения.

Основная особенность плоской крыши — почти горизонтальная поверхность. таких поверхностей низок — до 8 градусов , он нужен лишь для стока дождевой или талой воды.

По условиям расположения плоскости имеется практически нулевая ветровая нагрузка (при правильном устройстве без свисающих краев) при максимальной снеговой.

При этом, конструкция кровли имеет сложное многослойное строение , обеспечивающее герметичность покрытия и работоспособное состояние утеплителя.

Наиболее благоприятные условия эксплуатации плоских крыш:

Небольшое количество снега в зимний период . Наиболее удачно использование в регионах с теплыми или малоснежными зимами, когда уборка снега с крыши не вызывает затруднений.
Сила ветра не оказывает существенного влияния на кровлю , поэтому допустимо строительство таких крыш в районах с сильными или шквальными ветрами.

Для районов с холодными и снежными зимами использование плоских крыш рекомендуется лишь для небольших построек хозяйственного назначения , имеющих относительно малую площадь.

Применение плоских крыш на жилых зданиях более свойственно южным районам, где проблема высоких снеговых давлений в зимнее время отсутствует.

Плоская крыша

Строение кровельного пирога

Какого-то определенного, классического состава кровельного пирога плоской крыши не существует. Строение слоев чаще всего основывается на следующих факторах:

Назначение крыши;
Тип перекрытия;
Материал кровельного покрытия.

Решающим фактором, определяющим состав крыши с самого начала строительства, является назначение крыши. От него зависит, какой материал нужен для строительства перекрытия, каким именно образом оно будет утепляться, каков в данном случае оптимальный материал покрытия.

Утепление плоской крыши из мягкой кровли производится снаружи , поскольку такой способ намного удобнее и надежнее с позиций герметичности пирога.

Общая технология утепления выглядит так :

Основа (бетон, деревянное перекрытие);
Пароизоляционная пленка;
Слой утеплителям;
Верхний слой гидроизоляции;
Покрытие крыши.

Это — общий план, на практике он часто дополняется или усложняется с целью более надежной защиты от проникновения воды или образования мостиков холода.

Кровельный пирог

Один из вариантов устройства плоской крыши — инверсионная кровля . Это — относительно новый вид конструкции пирога, учитывающий недостатки обычных вариантов.

Дело в том, что распространенной бедой плоских крыш является просачивание воды через утеплитель в перекрытие и появление пятен и разводов.

Для устранения этого явления используют инверсионную кровлю, когда между перекрытием и утеплителем устанавливается надежный гидроизолирующий ковер (часто многослойный) .

Состав пирога строится таким образом :

Перекрытие;
Слой подготовки гидроизоляции — обычно, строительный праймер;
Гидроизолирующий ковер;
Слой геотекстиля;
Утеплитель (оптимально — экструдированный пенополистирол);
Верхний слой геотекстиля;
Балластный насыпной слой из гравия.

Поверх балластного слоя при необходимости можно уложить жесткое покрытие для сохранности равномерной толщины балласта и удобства передвижения.

Инверсионный кровельный пирог

Основа кровли — дерево или бетон?

В качестве основы для плоской крыши может быть использовано дерево или бетон. Оба варианта допустимы, но не взаимозаменяемы.

Так, деревянная основа применяется для небольших строений , чаще всего хозяйственного назначения.

Если не имеется отопления, то такая крыша не утепляется, делается простая стропильная система и поверх укладывается кровельное покрытие . Тем не менее, деревянные перекрытия используются и для жилых домов.

Это связано с желанием облегчить крышу, снять лишнюю нагрузку со стен (например, при каркасном методе строительства).

ОСТОРОЖНО!

Такой вариант налагает определенные ограничения на функционал крыши, исключая присутствие на ней тяжелого оборудования, большого количества людей и т.д.

Чаще всего, для используемых крыш жилых домов в качестве основы используют бетонную плиту . Такое перекрытие имеет ряд существенных преимуществ:

Надежность;
Отсутствие ощутимой деформации от нагрузок;
Проникновение влаги в материал не вызовет гниения;
Отделка бетонного перекрытия проще, чем деревянного.

Поскольку производится снаружи, то нижняя поверхность бетонного перекрытия (потолок верхнего этажа) будет открытой, что позволяет использовать любой доступный вид отделки — от простого окрашивания до установки натяжного потолка.

Если же перекрытие сделано из дерева (балок), то отделка должна производиться с учетом возможной деформации — «провисания» потолка от имеющихся нагрузок.

Фото основ крыши в разрезе:

Деревянная основа

Бетонная основа

Плоские крыши: устройство частных домов

Состав кровельного пирога никогда не выбирается случайным образом. Основным критерием выбора является общее назначение крыши:

Облегченная . Крыша, служащая лишь защитой от осадков. В основном, применяется для вспомогательных построек хозяйственного назначения;
Эксплуатируемая . Такая крыша служит площадкой для размещения различного оборудования, для устройства зон отдыха, небольших оранжерей, бассейнов и т.д.;
Зеленая . На такой крыше располагается лужайка с травой, растениями и т.д. Служит как мини-сквер для отдыха.

В зависимости от назначения крыши выбирается тип перекрытия, который, в свою очередь, во многом определяет оптимальный тип кровельного материала. Поэтому состав кровельного пирога может иметь свои, индивидуальные особенности.

Так, для плоской крыши хозяйственной постройки будет достаточно :

Стропила;
Обрешетка;
Кровельное покрытие ( , металлопрофиль и т.д).

Облегченная крыша

Для эксплуатируемой крыши , которая используется как площадка для установки солнечных батарей, тарелок спутникового телевидения или иного оборудования, состав гораздо сложнее :

Бетонная плита перекрытия;
Цементная стяжка, образующая уклон для стока воды;
Слой гидроизолятора;
Дренажный материал, выводящий воду из-под верхних слоев;
Слой утеплителя;
Слой геотекстиля;
Слой песчаной подготовки;
Тротуарная плитка.

В данном случае наружным покрытием служит тротуарная плитка, как прочный и дешевый материал.

ВНИМАНИЕ!

При этом, дождевые или талые воды довольно легко могут проникать в слой утеплителя, поэтому он должен быть устойчив к воздействию влаги , непроницаем для воды, или, как вариант, безболезненно для себя пропускать воду для отвода через дренажный слой к водостоку.

Эксплуатируемая крыша

Схема пирога для создания зеленой крыши :

Бетонная плита перекрытия;
Слой ;
Многослойный гидроизолирующий ковер;
Утеплитель;
. Состоит из разделительного слоя армированной стяжки, двойного слоя технопласта (ЭПП и Грин), и геодренажного рулонного слоя;
Слой грунта с насаждениями.

В данном случае имеется многоступенчатая гидрозащита, надежно отсекающая материал утеплителя от верхнего грунтового слоя. Такая отсечка, на первый взгляд, слишком сложная, необходима для гарантированного создания надежного барьера для воды .

Грунт является активным аккумулятором влаги, которая обязательно просочится в нижние слои, поэтому сложность состава пирога вполне оправдана.

Зеленая крыша

Чем покрыть плоскую крышу

Материал для покрытия плоской крыши выбирается исходя из ее назначения.

Неиспользуемые поверхности чаще всего накрывают рубероидом с герметизацией стыков жидким битумом .

В последнее время появилось большой количество подобных материалов с улучшенными характеристиками, позволяющими надежнее защитить кровельный пирог.

Эксплуатируемые поверхности требуют более жесткого и прочного покрытия . При этом, задача герметичной отсечки утеплителя от внешних воздействий не снимается, поэтому чаще всего поверх мягкой кровли укладывается песчано-цементная подушка и рабочий слой — тротуарная плитка.

Покрытие

Монтаж эксплуатируемой плоской кровли

Как сделать плоскую крышу? Прежде всего необходимо определиться основными параметрами — типом крыши, устройством и т.д. Рассмотрим вариант монтажа эксплуатируемой плоской кровли с бетонным перекрытием и наружным водоотведением при помощи желобов:

Поверхность перекрытия покрывается слоем уклонообразующей бетонной стяжки (разуклонки) . Для экономии бетона сначала насыпается с уклоном слой гравия, после чего поверх укладывается стяжка. Поскольку этот этап относится к «мокрым» работам, то поверхность перекрытия рекомендуется покрыть слоем праймера или подобного материала .
Укладка паро- гидроизоляции . В качестве материала можно использовать различные наплавляемые пленки, или рулонные мембраны. Укладка внахлест, стыки проклеивать скотчем .
Слой утеплителя . Используется либо каменная минвата, либо экструдированный пенополистирол. Укладка утеплителя производится в несколько слоев, минимум — 2 слоя . Такое требование вызвано необходимостью исключения проникновения холода сквозь щели в стыках утеплителя.
Поверх утепляющего слоя укладывается слой гидроизоляции .
Засыпка балластного слоя — гравий, песок и т.д . Роль этого слоя двойная: защита пленочного покрытия и отвод воды, поступающей от таяния снегов или от осадков в летнее время.
Поверх балластного слоя при необходимости может быть уложен слой тротуарной плитки для удобства ходьбы по поверхности . В этом случае понадобится дополнительный песчаный подготовительный слой, непосредственная подложка под плитку.

Указанная последовательность — один из вариантов, существует множество подобных методик, равнозначных по результату, но различающихся в деталях.

Устройство плоской кровли, традиционно считающейся принадлежностью вспомогательных построек, может быть осуществлено таким образом, чтобы поверхность кровли превратилась в дополнительную площадку, которую можно использовать для различных нужд.

В зависимости от климатических условий местности, поверхность плоской крыши превращают в зеленую лужайку, в техническую зону для размещения оборудования, в зону отдыха.

Все варианты эксплуатируемой кровли требуют тщательного обустройства и дорогостоящих материалов . Качественный результат напрямую зависит от квалификации людей, производящих работы и от финансовых возможностей владельца дома.

Но не забывайте, что вы можете своими руками построить плоскую крышу.

Вложения в оборудованную используемую плоскую крышу оправдаются лишь в регионах с короткими мягкими зимами и низким среднемесячным уровнем осадков . Все остальные вопросы решаемы и серьезных проблем не вызывают.

Гидроизоляция

Утепление

Полезное видео

В данном видео вы узнаете каково устройство плоской кровли из наплавляемых материалов:

Вконтакте

Плоская крыша в частном доме дает множество различных возможностей. С помощью такой простой конструкции можно сэкономить на кровельных материалах и работах, причем монтаж проводится за более короткий срок. Также на ее поверхности проще разместить различные системы: антенны, вытяжки, солнечные панели и прочие. Ко всему этому дополнительную площадь можно использовать, обустроив на ней сад, зону отдыха или оранжерею.

Однако, несмотря на более дешевый монтаж, нужно учитывать многие нюансы, чтобы такая кровля не стала «головной болью» для собственника дома.

Конструкция плоской кровли

Плоская крыша как и любая другая должна полноценно выполнять все свои функции: защиту от воды и ее отвод и теплоизоляцию. Кроме этого она должна обладать достаточной прочностью, чтобы выдержать внешние нагрузки.

Именно это обуславливает строение кровельного пирога, состоящего из следующих обязательных элементов.

Основание. На эту часть приходятся все основные нагрузки. Перекрытие должно быть очень прочным, но все зависит от того будет ли использоваться крыша или нет. Чаще всего основание - это железобетонная плита, уложенная на несущие стены, реже на нежилых постройках - слой профилированного листа.
Слой пароизоляции. Выполняет защитную функцию, заключающуюся в сохранении материалов от пара проникающего изнутри помещения.
Термоизоляция. Снижает расход тепла из дома.
Гидроизоляция. Плоская кровля не отводит полностью всю воду, как двухскатные аналоги, как итог нужна качественная защита от проникновения влаги помещения.

Для нормального отвода влаги используется разуклонка. Чаще всего - это стяжка, которая формирует углы наклона, по которым может стекать вода в подготовленную систему лотков для ее удаления с плоскости кровли.

Экономия на любых деталях плоской кровли неприемлема, иначе это приведет к протеканиям, промерзаниям и другим отрицательным явлениям некачественно смонтированного пирога крыши.

Типы плоских крыш

Наличие, порядок и очередность отдельных элементов кровельного пирога определяют тип крыши. Выделяют такие конструкции плоских перекрытий:

Неэксплуатируемые. Эти конструкции можно увидеть на многоэтажных домах. Считается, что их поверхность не предусмотрена под использование и рассчитана на кратковременное пребывание людей. В таком варианте на нежилых постройках в качестве основания можно использовать профилированный лист.
Эксплуатируемые. В таком случае обязательно наличие бетонного основания способного выдержать большие нагрузки. Поверхности могут использоваться под сад, зону отдыха или даже парковку автомобилей. Кроме прочного основания важно соблюдать угол наклона, который не должен превышать 3 градуса.

Инверсионные. Конструкция предусматривает смену очередности слоев пирога. Гидроизоляцию помещают под утеплитель, что позволяет сохранить ее от повреждений. Довольно часто такой тип кровли используют при строительстве частных жилых домов.
Вентилируемые. Эти виды кровли имеют систему вентиляции (встроенные аэраторы), которые испаряют излишки влаги с толщи кровельного пирога. Могут комбинироваться с другими типами крыш.

Кроме того тип кровли зависит от других факторов, например, отапливается помещение, или нет.

Монтаж плоской крыши на разных типах построек

В зависимости от того будет помещение иметь систему отопления или нет, во время монтажа может отличаться технология сборки кровли.

Крыши на неотапливаемых помещениях

Обычно в качестве неотапливаемых построек выступают гаражи, сараи, беседки, и различные павильоны.

Требуемый уклон в 3 градуса, на таких строениях формируется за счет несущих балок кровли. Перепад высоты составляет около 30 миллиметров, на 1 метр длины бруса.
После укладки балок изготавливают настил, который будет выполнять функцию основания. Это могут быть доски или профилированный лист. Их крепят саморезами или другим подходящим крепежом.
Если помещение неотапливаемое, можно упустить такой слой как термоизоляция. На основание укладывают гидроизоляционный материал. В качестве водозащитного покрытия используют рубероид. Его расстилают полосами внахлест (около 150 мм) и дополнительно фиксируют рейками, которые располагают вдоль уклона кровли.

Это самый простой вариант плоской крыши, который можно смонтировать на подсобном неотапливаемом помещении своими руками при минимальных затратах денег и времени.

Сборка плоской крыши на отапливаемых постройках

В жилых домах с системой отопления кровельный пирог плоской крыши будет отличаться. Здесь обязательно потребуется наличие термоизоляционного слоя, качественной гидро- и пароизоляции. Наличие последнего не менее важно, так как водяной пар может постепенно испортить весь кровельный пирог.

Перекрытие под основание собирают из деревянных балок, которые располагают через 900-1000 мм.
Их перекрывают настилом из досок сечением 40-50 миллиметров. Толщину пиломатериалов подбирают в зависимости от расстояния между балками. Чем оно больше, тем толще нужны доски.
На настил укладывают рубероид, его заранее раскраивают и распрямляют. Листы гидроизоляции кладут внахлест порядка 100-150 мм.
Термоизоляционный слой можно выполнить насыпным методом. Для этого на полученное основание засыпают керамзит слоем до 300 мм и выравнивают его.
Далее на слой термоизоляционной засыпки заливают цементно-песчаную стяжку (толщиной минимум 30 мм).
После застывания цемента поверхность покрывают грунтом на битумной основе и перекрывают слоем рубероида.

Также можно смонтировать более основательную кровлю из монолитного бетона.

Монолитно-бетонная плоская кровля

В таком варианте изготавливается прочное бетонное основание своими руками.

В качестве опорных балок применяют двутавр, который укладывают по уровню, не формируя склон.
Для заливки потребуется приготовить бетон марки не ниже М250, его приготавливают в бетономешалке, выдерживая пропорцию 4:1,5:1:1, где ингредиентами выступают щебень (20-25мм), цемент (м400), вода и песок соответственно.
Под заливку изготавливают основание из досок, которые монтируют на нижние полки двутавровых балок и перекрывают рубероидом.
Сверху гидроизоляции засыпают мелкий щебень, который заливают полученным бетоном. Заливку нужно сделать за один раз, иначе структура крыши будет неодинакова.
Далее засыпают керамзит и делают разуклонку.

Разуклонка

Разуклонка - это формирование на поверхности плоской крыши незначительных уклонов, что позволяет удалять воду с ее поверхности. Систему водоотвода собирают в двух вариантах: внешнюю и внутреннюю. То есть, лотки могут быть закрепленными к торцу кровли или на ее поверхности.

При внутреннем расположении водоотводящих желобов заранее планируют наличие водосборников, количество которых рассчитывают так – 1 воронка на 25 квадратных метров площади кровли.

Разуклонку можно сформировать следующими способами.

При засыпке керамзита планируют требуемый уклон. После чего насыпной материал заливают цементной стяжкой.
Если используется теплоизолятор в виде ваты или пенопласта, его листы располагают так, чтобы они сформировали необходимый склон плоскости.
При монолитной бетонной кровле заливка проводится таким образом, чтобы сформировать требуемый в 3 градуса уклон.

Весь процесс разуклонки стоит спланировать заранее и сделать его предварительную схему-чертеж. Если не выдержать необходимый уклон, скопившаяся вода постепенно испортит весь кровельный пирог, сведя на нет его защитную функцию.
