Автоматические выключатели предназначены для установки в силовых распределительных щитках. Основное их назначение – компенсирование перепадов напряжения, а также отключение определенного участка электрической сети. Автоматы, или сокращенно ВА, предназначены для установки в начале электрической цепи, на входе здания, квартиры, дома.

В настоящее время на рынке представлено достаточно большое разнообразие автоматических выключателей, которые предназначены не только для отсечки токов высокого номинала при скачках напряжения, но и от перегрузки участка электрической цепи, а также от пониженных нагрузок сети. По своему виду все автоматические выключатели делят на:

• селективные;
• нормативные;
• быстродействующие.

Стандартное время отсекания у селективных и нормативных автоматов - в пределах 0,02-0,1 сек. А вот у быстродействующих на порядок выше, и достигает значения - в 0,05 сек.

На всех автоматах имеются крепежные элементы, позволяющие их монтировать в электрические коробки, щитки и т.д., которые оборудованы специальной крепежной планкой в задней части.

Монтаж автоматических выключателей в коробку не сложен. Для этого вам необходимо его прижать задней частью к монтажной планке коробки и немного прижать до характерного щелчка. Если вам необходимо будет автомат снять, то вам необходимо будет потянуть ушко, расположенное сверху автомата.

Принцип работы автоматического выключателя

Механизм автомата и находится внутри пластикового корпуса. Кроме того здесь находятся ещё и предохранительные устройства или расцепители , которых может быть два – электромагнитный и тепловой. Они предназначены для отсечки электрической цепи.

Тепловой расцепитель – это биметаллическая пластинка, которая, в случае прохождения токов высокого значения, выпрямляется, размыкая электрическую цепь. Это достаточно медленный прерыватель.

Электромагнитный расцепитель представляет собой специальную катушку, которая рассчитана на токи определенного порогового значения. В том случае, если данное значение превысило норму – катушка разрывает электрическую цепь. Благодаря этому свойству – автомат с электромагнитным расцепителем имеет значительно короткое время отсечки.

Уровень чувствительности автоматов

В современных автоматах имеется возможность отключения напряжения в двух вариантах. Первый из них – быстрый. Благодаря электромагнитному расцепителю автомат срабатывает при превышении напряжения более чем на 140% (это пороговое значение для стандартных автоматов). Если превышение напряжения не достигает заданного уровня, то со временем, от перегрева, сработает тепловой расцепитель.

В зависимости от тепловых характеристик самого расцепителя, напряжения, а также температуры окружающей среды – процесс отсечки может длиться и несколько часов.

Полярность автоматических выключателей

Все современные автоматы также делятся и в зависимости от полюсов. Это значит, что автомат может иметь несколько электрических линий, которые будут независимы одна от другой, но объединенные одним отключающим механизмом. В настоящее время автоматы могут иметь 1,2,3,4 полюса.

Пороговая сила тока автоматического выключателя

Автоматические выключатели также делятся и по определенной пороговой чувствительности. Это позволяет отсечь от сети напряжение соответствующей силы тока. Автоматы с номинальным значением изготавливаются и настраиваются на заводе-изготовителе. Значение этого показателя прописывается на самом автомате.

В частном строительстве и быту используют автоматические выключатели с такими значениями силы тока: 3А, 6А, 10А, 16А, 25А, 32А, 40А, 63А, 100А, 160А. Кроме того существуют и автоматические выключатели с повышенными показателями – это 1000А, 2600А, которые не используют в частном строительстве. Это значение показывает нам общую мощность потребителей электрической цепи, которые будут находиться под контролем заданного автомата. Помимо общей мощности приборов также необходимо учитывать и электропроводку электроцепи, розетки, выключатели и т.д.

Типы современных автоматических выключателей

В настоящее время все автоматы делятся производителями на несколько типов, обозначаемых определенными буквами:

А – предназначен для работы в цепях, имеющих полупроводниковые приборы, а также довольно большой протяженности;
В – ставятся в цепи системы освещения общего назначения;
С – устанавливаются в цепях систем освещения, а также и в электроустановках, имеющих умеренные пусковые токи. К таким установкам относят двигатели, трансформаторы.
D – устанавливаются в цепи активно-индуктивной нагрузки. Кроме того эти автоматы можно ставить и на электродвигатели, имеющие большие пусковые токи.
К – автоматы, предназначенные для установки в сетях с индуктивными нагрузками.
Z – обеспечивают защиту электронных приборов.

Наверняка многие из нас задумывались, почему автоматические выключатели так оперативно вытеснили из электросхем устаревшие плавкие предохранители? Активность их внедрения обоснована рядом весьма убедительных аргументов, среди которых возможность купить этот вид защиты, идеально соответствующий время-токовым данным конкретных видов электрооборудования.

Сомневаетесь, какой именно автомат вам нужен и не знаете, как правильно его выбрать? Мы поможем найти верное решение – в статье рассмотрена классификация этих устройств. А также важные характеристики, на которые следует обратить пристальное внимание при выборе автоматического выключателя.

Чтобы вам было проще разобраться с автоматами, материал статьи дополнен наглядными фото и полезными видеорекомендациями от специалистов.

Автомат практически моментально отключает вверенную ему линию, что исключает повреждение проводки и питающейся от сети техники. После выполненного отключения ветку можно сразу же вновь запустить, не производя замену предохранительного прибора.

При регистрации автоматом КЗ отключение производит электромагнитная катушка (ситуация А). При превышении номинальных токов сеть размыкает биметаллическая пластина (ситуация Б)

Работа автоматического выключателя заключается в защите проводки (а не оборудования и пользователей) от КЗ и от оплавления изоляции при прохождении токов выше номинальных значений.

По количеству полюсов

Данная характеристика указывает на максимально возможное количество проводов, которые можно подключить к АВ для защиты сети.

Их отключение происходит при возникновении аварийной ситуации (во время превышения допустимых показателей тока или превышения уровня время-токовой кривой).

Данная характеристика указывает на максимально возможное количество проводов, которые можно подключить к АВ для защиты сети. Их отключение происходит при возникновении аварийной ситуации (во время превышения допустимых показателей тока или превышения уровня время-токовой кривой).

Галерея изображений

Особенности однополюсных автоматов

Выключатель однополюсного типа является самой простой модификацией автомата. Он предназначен для защиты отдельных цепей, а также однофазной, двухфазной, трехфазной электропроводки. К конструкции выключателя возможно подключить 2 провода – провод питания и отходящий.

В функции устройства данного класса входит лишь защита провода от возгорания. Сама нейтраль проводки помещается на нулевую шину, тем самым обходя автомат, а провод заземления подключается в шине заземления отдельно.

Подключение однополюсного АВ производится одножильным проводом, но иногда используют двухжильные кабеля. Подсоединяют питание сверху автомата, а защищаемую линию - снизу, что упрощает монтаж. Установка происходит на 18-милиметрувую din-рейку

Однополюсный автомат не выполняет функции вводного, поскольку при его вынужденном отключении происходит разрыв линии фазы, а нейтраль соединена с источником напряжения, что не дает 100% гарантию защиты.

Характеристики двухполюсных выключателей

Когда необходимо полное отключение сети электропроводки от напряжения, применяют двухполюсный автомат.

Он применяется в качестве вводного, когда во время КЗ или сбоя работы сети вся электропроводка обесточивается одновременно. Это позволяет проводить своевременные работы по ремонту, модернизации цепей абсолютно безопасно.

Применяют двухполюсные автоматы в случаях, если необходим отдельный выключатель для однофазного электроприбора, например, водонагревателя, бойлера, станка.

Подключение двухполюсного автомата происходит с учетом электрической схемы защиты с использованием 1- или 2-жильного провода (количество жил зависит от схемы расключения). Монтаж осуществляется на дин-рейку 36 мм

Подсоединяют автомат к защищаемому устройству с использованием 4 проводов, два из которых являются проводами питания (один из них непосредственно подключается к сети, а второй подает питание перемычкой) и два - отходящих провода, которые требуют защиты, причем они могут быть 1-, 2-, 3-проводными.

Трехполюсная модификации автоматических выключателей

Для защиты трехфазной 3- или 4-проводной сети используют трехполюсные автоматы. Они подходят для подключения по типу звезды (средний провод оставляют без защиты, а фазные подключают к полюсам) или треугольника (с отсутствующим центральным проводом).

При аварии на одной из линий самостоятельно отключаются остальные две.

Подключение трехполюсного АВ производится 1-, 2-,3- жильными проводами. Для установки потребуется дин-рейка шириной 54 мм

Трехполюсный выключатель служит в качестве вводного и общего для любых типов трехфазных нагрузок. Часто модификацию используют в промышленности для обеспечения током электродвигателей.

К модели подключается до 6 проводов, 3 из них представлены фазными проводами трехфазной электросети. Оставшиеся 3 являются защищаемыми. Они представляют три однофазные или одну трехфазную проводку.

Применение четырехфазного автомата

Для защиты трех-, четырехфазной электросети, например, мощного двигателя, подключенного по принципу звезды, используется четырехфазный автомат. Его применяют в качестве вводного выключателя на трехфазную четырехпроводную сеть.

Подключение четырехполюсного выключателя производится 1-, 2-, 3-, 4-жильным проводом, схема зависит от типа подключения, корпус устанавливать на din-рейку шириной 73 мм

К корпусу автомата возможно подключить восемь проводов, из них четыре являются фазными проводами электросети (из них один нейтральный) и четыре представлены отходящими проводами (3 фазными и 1 нейтральным).

По время-токовой характеристике

АВ могут обладать одинаковым показателем , но характеристики потребления электроэнергии приборами могут быть разными.

Потребляемая мощность может поступать неравномерно, меняться в зависимости от вида и нагрузки, а также при включении, выключении или постоянной работе того или иного устройства.

Колебания потребляемой мощности могут быть довольно значительными, а диапазон их изменений – широким. Это ведет к выключению автомата в связи с превышением номинального тока, что считается ложным отключением сети.

Чтобы исключить вероятность нецелесообразного срабатывания предохранителя при не аварийных стандартных изменениях (повышения силы тока, изменения мощности) используют автоматы с определенными время-токовыми характеристиками (ВТХ).

Это позволяет эксплуатировать выключатели с одинаковыми токовыми параметрами с произвольными допустимыми нагрузками без ложных отключений.

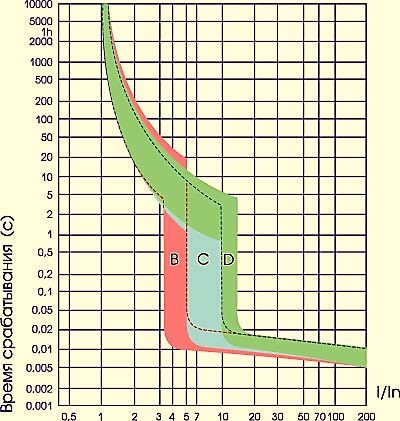

ВТХ показывают, через какое время выключатель сработает и какие показатели отношения силы тока и постоянного тока автомата при этом будут.

Особенности автоматов с характеристикой B

Автомат с указанной характеристикой выключается за время 5-20 секунд. Показатель тока составляет при этом 3-5 номинальных токов автомата. Данные модификации применяются для защиты цепей, подпитывающих бытовые стандартные приборы.

Чаще всего модель используется для защиты проводки квартир, частных домов.

Характеристика C – принципы работы

Автомат с номенклатурным обозначением С отключается за время 1-10 секунд при 5-10 номинальных токов.

Используют выключатели данной группы во всех сферах - в быту, строительстве, промышленности, но наиболее востребованы они области электрозащиты квартир, домов, жилых помещений.

Эксплуатация выключателей с характеристикой D

Автоматы D-класса применяются в промышленности и представлены трехполюсными и четырехполюсными модификациями. Их используют для защиты мощных электродвигателей и различных 3-фазных устройств.

Время срабатывания АВ – 1-10 секунд при токе, кратном 10-14, что позволяет эффективно его применять для защиты различных проводок.

В нижней части графика приведена кратность значений номинального тока, по вертикальной линии - время отключения. Для характеристики В отключение происходит при 3-5 кратных превышениях действующего тока над номинальным, для С - 5-10 кратном, для D - 10-14 кратном

Мощные промышленные двигатели работают исключительно с АВ с характеристикой D.

Возможно вам также будет интересно ознакомиться с в другой нашей статье.

По номинальному рабочему току

Всего существует 12 модификаций автоматов, отличающихся по – 1А, 2А, 3А, 6А, 10А, 16А, 20А, 25А, 32А, 40А. Параметр отвечает за скорость срабатывания автомата при превышении действующего тока над номиналом.

Таблица иллюстрирует предельную мощность каждой модификации автомата, исходя из схемы подключения и напряжения сети. Максимальная отдача выключателя происходит при подсоединении нагрузки по схеме треугольника

Выбор выключателя по указанной характеристике производят с учетом мощности электропроводки, допустимому току, который может выдержать проводка в нормальном режиме. Если значение тока неизвестно, его определяют с помощью формул, используя данные сечения провода, его материала и способа прокладки.

Автоматы 1А, 2А, 3А применяют для защиты цепей с малыми токами. Они подойдут для обеспечения электричеством небольшого количества приборов, например, лампы или люстры, маломощного холодильника и других устройств, суммарная мощность которых не превышает возможности автомата.

Выключатель 3А эффективно эксплуатируется в промышленности, если осуществить его трехфазное подключение по типу треугольника.

Выключатели 6А, 10А, 16А допустимо использовать для обеспечения электричеством отдельных электроцепей, небольших комнат или квартир.

Данные модели используются в промышленности, с их помощью снабжают питанием электродвигатели, соленоиды, нагреватели, сварочные автоматы, подключенные отдельной линией.

Трех-, четырехполюсные автоматы 16А используют в качестве вводных при трехфазной схеме питания. В производстве отдают предпочтение приборам с D-кривой.

Автоматы 20А, 25А, 32А используют для защиты проводки современных квартир, они способны обеспечить электричеством стиральные машины, обогреватели, электросушилки и прочую технику с высокой мощностью. Модель 25А используют в качестве вводного автомата.

Выключатели 40А, 50А, 63А относятся к классу приборов с высокой мощностью. Они используются для обеспечения электричеством силового оборудование большой мощности в быту, промышленности, гражданском строительстве.

Выбор и расчет автоматических выключателей

Зная характеристики АВ, можно определить, какой автомат подойдет для той или иной цели. Но перед выбором оптимальной модели необходимо произвести некоторые расчеты, с помощью которых можно точно определить параметры нужного устройства.

Шаг #1 – определение мощности автомата

При выборе автомата важно учитывать суммарную мощность подключаемых приборов.

Например, необходим автомат для подключения кухонных приборов к электропитанию. Допустим, к розетке будет подключаться кофеварка (1000 Вт), холодильник (500 Вт), духовка (2000 Вт), СВЧ-печь (2000 Вт), электрочайник (1000 Вт). Суммарная мощность будет равна 1000+500+2000+2000+1000=6500 (Вт) или 6,5 кВ.

В таблице приведена номинальная мощность некоторых бытовых приборов, необходимая для их работы. Согласно нормативным данным подбирается сечение силового провода для их питания и автомат для защиты проводки

Если посмотреть на таблицу автоматов по мощности подключения, учесть, что стандартное напряжение проводки в бытовых условиях составляет 220 В, то для эксплуатации подойдет однополюсный или двухполюсный автомат 32А с суммарной мощностью 7 кВт.

Следует учесть, что может потребоваться большая мощность потребления, поскольку в процессе эксплуатации может потребоваться подключение других электроприборов, которые изначально не были учтены. Чтобы предусмотреть эту ситуацию, в расчетах суммарного потребления используют повышающий коэффициент.

Допустим, за счет добавления дополнительного электрооборудования, потребовалось увеличение мощности на 1,5 кВт. Тогда необходимо взять коэффициент 1.5 и умножить его на полученную расчетную мощность.

В расчетах иногда целесообразно использовать коэффициент понижения. Его применяют тогда, когда одновременное использование нескольких приборов является невозможным.

Допустим, суммарная мощность проводки для кухни составила 3.1 кВт. Тогда понижающий коэффициент равен 1, поскольку учитывается минимальное количество приборов, подключенных одновременно.

Если один из приборов невозможно подключить с другими, то понижающий коэффициент берут меньшим единицы.

Шаг #2 – расчет номинальной мощности автомата

Номинальная мощность – это та мощность, при которой отключение проводки не происходит.

Она рассчитывается по формуле:

M = N * CT * cos(φ) ,

• M – мощность (Ватт);
• N – напряжение электросети (Вольт);
• СТ – сила тока, способная пройти через автомат (Ампер);
• cos(φ) – значение косинуса угла, принимающего значение угла сдвига между фазами и напряжения.

Значение косинуса обычно равно 1, поскольку сдвига между фазами тока и напряжения практически нет.

Из формулы выражаем СТ:

CT = M/N ,

Мощность у нас уже определена, а напряжение сети обычно 220 Вольт.

Если суммарная мощность равна 3.1 кВт, то:

CT = 3100/220 = 14 .

Получаемый ток будет равен 14 А.

Для расчета при трехфазной нагрузке используют ту же формулу, но учитывают угловые сдвиги, которые могут достигать больших значений. Обычно на подключаемом оборудовании они указаны.

Шаг #3 – вычисление номинального тока

Вычислить номинальный ток можно по документации на электропроводку, но если ее нет, то определяют исходя из особенностей проводника.

Для расчетов необходимы следующие данные:

• площадь ;
• используемый для жил материал (медь или алюминий);
• способ прокладки.

В бытовых условиях обычно проводка располагается в стене.

Для вычисления площади сечения понадобиться микрометр или штангенциркуль. Необходимо измерять исключительно проводящую жилу, а не провод и изоляцию

Сделав необходимые измерения, вычисляем площадь сечения:

S = 0,785 * D * D ,

• D – это диаметр проводника (мм);
• S – площадь сечения проводника (мм 2).

Определив, из какого материала были выполнены жилы проводника, и рассчитав площадь сечения, можно определить показатели тока и мощности, которые выдерживает проводка электросети. Данные приведены для проводки, скрытой в стене

С учетом полученных данных подбираем рабочий ток автомата, а также его номинал. Он должен быть равным или меньшим рабочего тока. В некоторых случаях допускается использование автоматов с номиналом, превышающим действующий ток проводки.

Шаг #4 – определение время-токовой характеристики

Чтобы верно определить ВТХ, необходимо учитывать пусковые токи подключаемых нагрузок.

Нужные данные можно узнать, используя нижеприведенную таблицу.

В таблице приведены некоторые виды электрических устройств, а также кратности пускового тока и длительности импульсов в секундах

По данным таблицы можно определить силу тока (в Амперах) при включении прибора, а также период, через который предельных ток будет возникать снова.

Например, если взять электрическую мясорубку, мощность которой составляет 1,5 кВт, вычислить для нее рабочий ток из таблиц (это будет 6,81 А) и, учитывая кратность стартового тока (до 7 раз) получим значение тока 6,81*7=48 (А) .

Ток данной силы протекает с периодичностью 1-3 секунды. Учитывая графики ВТК для класса B, можно увидеть, что при перегрузке автоматический выключатель сработает в первые секунды после запуска мясорубки.

Очевидно, что кратность данного прибора соответствует классу С, поэтому автомат с характеристикой С необходимо использовать для обеспечения работы электрической мясорубки.

Для бытовых нужд обычно используют выключатели, отвечающие характеристикам В, С. В промышленности для оборудования с большими кратными токами (двигателей, блоков питания и др.) создается ток вплоть до 10-кратного, поэтому целесообразно применять D-модификации устройства.

Однако следует учитывать мощность таких приборов, а также продолжительность пускового тока.

Автономные автоматизированные выключатели отличаются от обычных тем, что их устанавливают в отдельных распределительных щитах.

В функции устройства входит защита цепи от непредвиденных скачков напряжения, отключения электроэнергии на всем или определенном участке сети.

Выводы и полезное видео по теме

Выбор АВ по токовой характеристике и пример расчета тока рассмотрены в следующем видеоролике:

Расчет номинального тока АВ продемонстрирован в следующем видео:

Автоматы монтируют на входе дома или квартиры. Они располагаются в . Присутствие АВ в схеме домашней электросети – залог безопасности. Приборы позволяют своевременно отключив электролинию, если параметры сети превышают заданный порог .

Учитывая основные характеристики автоматических выключателей, а также произведя верные расчеты, можно сделать правильный выбор этого устройства и .

Если вы обладаете знаниями или опытом выполнения электромонтажных работ, пожалуйста, поделитесь им с нашими читателями. Оставляйте ваши комментарии о выборе автоматического выключателя и нюансах его установки в комментариях ниже.

Цепи электропроводки в промышленных и бытовых помещениях обязательно включают в свой состав не один . Этот элемент обеспечивает безопасную эксплуатацию не только электросетей, но и зданий, сооружений в целом.

Устройство защитного отключения — автоматический выключатель

Необходимость

В случае короткого замыкания или превышения допустимых токовых нагрузок он автоматически размыкает цепь. Отключение нагрузки предотвращает возгорание изоляции кабелей и распространение пожара, выхода из строя дорогостоящего оборудования, травмирования людей.

Существует много типов автоматических выключателей, они отличаются по мощности тепловых и токовых нагрузок, по габаритам, конструктивному исполнению и другим признакам. На бытовом уровне большинство используемых типов автоматических выключателей имеют общие принципы срабатывания и одинаковый набор составных элементов.

Даже формы корпусов, отверстия и отдельные элементы крепления приведены к общему стандарту. Любой тип низковольтного автоматического выключателя, который используется в административных зданиях, квартирах, частных домах, легко устанавливается на стандартные элементы крепления распределительных щитов. Рассмотрим часто применяемый в быту тип модульного автоматического выключателя марки ДЕК серия ВА.

Панель выключателя АВ

Конструктивные особенности

Автоматический выключатель типа ВА построен на модульной основе, это позволяет использовать его в однофазной и трехфазной, одно- и многополюсной сетях. Для защиты однофазной сети нужен однополюсный автоматический выключатель: один модуль, чего вполне достаточно.

Электроустановки, работающие от трехфазной сети, защищаются трехполюсными автоматами защиты от трех модулей, по одному на каждую фазу. В этом случае автоматические выключатели собираются в единый блок.

Для синхронного срабатывания всей группы автоматов при превышении допустимого порога тока на одной из фаз рычаги управления фиксируются общей планкой. Для синхронного срабатывания рычаги управления также могут фиксироваться общей пластиковой планкой.

Стандартные отверстия дают возможность установить на автоматический выключатель дополнительные устройства промышленного типа: отдельные расцепители, сигнальные контакты и другие. Устанавливаемые элементы часто используются на производственных объектах для дистанционного контроля за срабатыванием и управлением работой электроустановок.

Пластиковые корпуса типовых модулей неразборные, они имеют стандартизированные размеры. Сверху и снизу расположены клеммы для проводов с винтовым устройством зажима.

В верхней части корпуса 2 отверстия:

1. для отвода скопившихся газов от нагрева;
2. для доступа к винту регулировки порога срабатывания, биметаллического элемента тепловой защиты.

Корпус автомата: вид сверху

С тыльной стороны корпуса предусмотрены пазы и зажимные элементы, позволяющие одевать и фиксировать автоматический выключатель на стандартную DIN-рейку в распределительных щитах. Такая конструкция позволяет передвигать переключатели вдоль рейки, не отключая от цепи, разделять группы, она удобна при сборке, монтажных и ремонтных работах.

Автоматический выключатель на ДИН-рейке

Как работает автомат

На примере одного модуля типа АВ рассмотрим, как работает автоматический выключатель и отдельные его элементы. Автоматическое управление срабатыванием на выключение осуществляется двумя параметрами: силой тока, проходящего через контакты выключателя, и температурой нагрева.

Для контроля значений этих параметров автоматический выключатель имеет два элемента:

• обмотка электромагнитной катушки со стальным сердечником рассчитана на определенную силу тока;
• биметаллические пластины откалиброваны, загибаются пропорционально величине проходящего через них тока, при превышении номинального значения оказывают механическое воздействие на расцепитель, который осуществляет контроль температурного режима.

Устройство автомата в разрезе

Как работает автоматический выключатель

Автоматические выключатели (выключатели, автоматы) являются коммутационными электрическими аппаратами, предназначенными для проведения тока цепи в нормальных режимах и для автоматической защиты электрических сетей и оборудования от аварийных режимов (токов короткого замыкания, токов перегрузки, снижения или исчезновения напряжения, изменения направления тока, возникновения магнитного поля мощных генераторов в аварийных условиях и др.), а также для нечастой коммутации номинальных токов (6-30 раз в сутки).

Благодаря простоте, удобству, безопасности обслуживания и надежности защиты от токов короткого замыкания эти аппараты широко применяются в электрических установках малой и большой мощности.

Автоматические выключатели относятся к коммутационным аппаратам ручного управления, однако многие типы имеют электромагнитный или электродвигательный привод, что дает возможность управлять ими на расстоянии.

Выключаются автоматы обычно вручную (приводом или дистанционно), а при нарушении нормального режима эксплуатации (появление сверхтоков или снижение напряжения) - автоматически. При этом каждый автомат снабжается расцепителем максимального, а в некоторых типах расцепителем минимального напряжения.

По выполняемым функциям защиты автоматические выключатели делятся на автоматы: максимального тока, понижения напряжения и обратной мощности.

Автоматы максимального тока служат для автоматического размыкания электрической цепи при возникновении в ней токов короткого замыкания и перегрузок сверх установленного предела. Заменяя собой, рубильник и плавкий предохранитель, они обеспечивают более надежную и избирательную защиту при нештатных режимах.

Если условия среды отличны от нормальных (влажность воздуха выше 85% и в нем содержатся примеси вредных паров), то автоматические выключатели следует помещать в ящики и шкафы пылевлагонепроницаемого и химостойкого исполнения.

Классификация

Автоматические выключатели подразделяются на:

• установочные автоматические выключатели имеют защитный изоляционный (пластмассовый) корпус и могут устанавливаться в общедоступных местах;

• универсальные - не имеют такого корпуса и предназначены для установки в распределительных устройствах;

• быстродействующие (собственное время срабатывания не превышает 5 мс);

• небыстродействующие (от 10 до 100 мс);

Быстродействие обеспечивается самим принципом действия (поляризованный электромагнитный или индукционно-динамический принципы и др.), а также условиями для быстрого гашения электрической дуги. Подобный принцип используется в токоограничивающих автоматах;

• селективные , имеющие регулируемое время срабатывания в зоне токов короткого замыкания;

• автоматы обратного тока , срабатывающие только при изменении направления тока в защищаемой цепи;

• Поляризованные автоматы отключают цепь только при нарастании тока в прямом направлении, неполяризованные - при любом направлении тока.

Особенности конструкции и принцип действия автомата определяются его назначением и сферой применения.

Включение и выключение автомата может производиться вручную, электродвигательным или электромагнитным приводом.

Ручной привод применяется при номинальных токах до 1000 А и обеспечивает гарантируемую предельную коммутационную способность вне зависимости от скорости движения включающей рукоятки (оператор должен производить операцию включения решительно: начав - доводить до конца).

Электромагнитный и электродвигательный приводы питаются от источников напряжения. Схема управления привода должна иметь защиту от повторного включения на короткозамкнутую цепь, при этом процесс включения автомата на предельные токи короткого замыкания должен прекратиться при напряжении питания 85 - 110% от номинального.

При перегрузках и токах короткого замыкания отключение выключателя производится независимо от того, удерживается ли рукоятка управления во включенном положении.

Важной составной частью автомата является расцепитель , который контролирует заданный параметр защищаемой цепи и воздействует на расцепляющее устройство, отключающее автомат. Кроме того, расцепитель позволяет производить дистанционное отключение автомата. Наиболее широкое распространение получили расцепители следующих типов:

• электромагнитные для защиты от токов короткого замыкания;

• тепловые для защиты от перегрузок;

• комбинированные;

• полупроводниковые, обладающие большой стабильностью параметров срабатывания и удобством в настройке.

Для коммутации цепи без тока или для редких коммутаций номинального тока могут применяться автоматы без расцепителей.

Выпускаемые промышленностью серии автоматических выключателей рассчитаны на применение в различных климатических поясах, размещение в местах с разными условиями эксплуатации, на работу в условиях, различных по механическим воздействиям и по взрывоопасности среды, и обладают разной .

Информация о конкретных типах аппаратов, их типоисполнениях и типоразмерах приведена в нормативно-технических документах. Как правило, таким документом являются Технические условия (ТУ) завода . В некоторых случаях с целью унификации для изделий, имеющих широкое применение и производимых несколькими предприятиями, уровень документа повышается (иногда до уровня Государственного стандарта).

Автоматические выключатели состоят из следующих основных узлов:

• контактной системы;

• дугогасительной системы;

• расцепителей;

• механизма управления;

• механизма свободного расцепления.

Контактная система состоит из неподвижных контактов, закрепленных в корпусе, и подвижных контактов, шарнирно посаженных на полуоси рычага механизма управления, и обеспечивает, обычно, одинарный разрыв цепи.

Дугогасительное устройство устанавливается в каждом полюсе выключателя и предназначается для локализации электрической дуги в ограниченном объеме. Оно представляет собой дугогасительную камеру с деионной решеткой из стальных пластин. Могут быть предусмотрены также искрогасители, представляющие собой фибровые пластины.

Механизм свободного расцепления представляет собой шарнирный 3- или 4-звенный механизм, который обеспечивает расцепление и отключение контактной системы как при автоматическом, так и при ручном управлении.

Электромагнитный максимальный расцепитель тока , представляющий собой электромагнит с якорем, обеспечивает автоматическое отключение выключателя при токах короткого замыкания, превышающих уставку по току. Электромагнитные расцепители тока с устройством гидравлического замедления срабатывания имеют обратнозависимую от тока выдержку времени для защиты от токов перегрузки.

Тепловой максимальный расцепитель представляет собой термобиметаллическую пластину. При токах перегрузки деформация и усилия этой пластины обеспечивают автоматическое отключение выключателя. Выдержка времени уменьшается с ростом тока.

Полупроводниковые расцепители состоят из измерительного элемента, блока полупроводниковых реле и выходного электромагнита, воздействующего на механизм свободного расцепления автомата. В качестве измерительного элемента используется трансформатор тока (на переменном токе) или дроссельный магнитный усилитель (на постоянном токе).

Полупроводниковый расцепитель тока допускает регулировку следующих параметров:

• номинального тока расцепителя;

• уставки по току срабатывания в зоне токов короткого замыкания (ток отсечки);

• уставки по времени срабатывания в зоне токов перегрузки;

• уставки по времени срабатывания в зоне токов короткого замыкания (для селективных выключателей).

Во многих автоматах применяют комбинированные расцепители, использующие тепловые элементы для защиты от токов перегрузок и электромагнитные для защиты от токов коротких замыканий без выдержки времени (отсечки).

Выключатель имеет также дополнительные сборочные единицы, которые встраиваются в выключатель или крепятся к нему снаружи. Ими могут быть независимый, нулевой и минимальный расцепители, свободные и вспомогательные контакты, ручной и электромагнитный дистанционный привод, сигнализация автоматического отключения, устройство для запирания выключателя в положении „отключено".

Независимый расцепитель представляет собой электромагнит с питанием от постороннего источника напряжения. Минимальный и нулевой расцепители могут выполняться с выдержкой времени и без выдержки времени. С помощью независимого или минимального расцепителя возможно дистанционное отключение автомата.

Условия эксплуатации

Автоматические выключатели выпускаются в исполнениях с разной степенью защиты от прикосновений и внешних воздействий (IPOO, IP20, IP30, IP54). При этом степень защиты зажимов для присоединения внешних проводников может быть ниже степени защиты оболочки выключателя.

Выключатели изготавливают в 5-ти климатических исполнениях и 5-ти категорий размещения, что кодируется буквами У, УХЛ, Т, М, ОМ и цифрами 1,2,3,4,5.

Выключатели рассчитаны для работы в продолжительном режиме в следующих условиях:

• установка на высоте не более 1000 м над уровнем моря (выключатели серии АП50 и АЕ1000 - на высоте не более 2000 м над уровнем моря);

• температура окружающего воздуха от - 40 (без выпадения росы и инея) до +40°С (для выключателей серии АЕ1000 - от +5 до +40°С);

• относительная влажность окружающей среды не более 90% при 20°С и не более 50% при 40°С;


• окружающая среда - невзрывоопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу выключателя, и агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;

• место установки выключателя - защищенное от попадания воды, масла, эмульсии и т.п.;

• отсутствие непосредственного воздействия солнечной и радиоактивной радиации;

• отсутствие резких толчков (ударов) и сильной тряски; допускается вибрация мест крепления выключателей с частотой до 100 Гц при ускорении не более 0,7 g.

Группы условий эксплуатации электротехнических изделий в части воздействия механических факторов внешней среды определены ГОСТ 17516.1-90. В соответствии с данными каталогов автоматические выключатели предназначены для эксплуатации в группах Ml, М2, МЗ, М4, Мб, М9, М19, М25.

По технике безопасности автоматические выключатели соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75, требованиям „Правил устройств электроустановок" и обеспечивают условия эксплуата­ции, установленные „Правилами технической эксплуатации установок потребителем" и „Правилами техники безопасности при эксплуатации электроустановок потребителем", утвержденными Госэнергонадзором 21.12.94 г. В части защиты от токов утечки выключатели соответствуют требованиям ГОСТ 12.1.038-82.

Эксплуатация в нерабочем состоянии (хранение и транспортирование при перерывах в работе) соответствует ГОСТ 15543-70 и ГОСТ 15150-69.

Для электромонтёра коммутационная аппаратура является одним из основных устройств, с которыми приходится работать. Автоматические выключатели несут как коммутационную, так и защитную роль. Ни один современный электрощит не обходится без автоматов. В этой статье мы рассмотрим, как устроен и работает автоматический выключатель.

Определение

Автоматический выключатель - это коммутационный прибор, предназначенный для защиты кабелей от критических значений токов. Это нужно для того, чтобы избежать повреждений токопроводящих жил проводов и кабелей в случае межфазных замыканий и замыканий на землю.

Важно: Основная задача автоматического выключателя - защитить кабельную линию от последствий протекания токов короткого замыкания.

Основными характеристиками автоматических выключателей являются:

Номинальный ток (1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160, 250, 400, 630, 1000, 1600, 2500, 4000, 6300);

Напряжение коммутации;

Время токовая характеристика.

Наибольшее распространение автоматы получили в бытовых и промышленных электросетях с напряжением 220/380 вольт. Напряжения приведены для отечественных электросетей. За рубежом они могут отличаться. В высоковольтных линиях используются релейные схемы и трансформаторы тока. отражает, через какой промежуток времени и при какой величине тока относительно номинального произойдет размыкание его контактов. Пример её изображен на рисунке ниже:

Принцип работы

Автоматический выключатель (АВ) - это коммутационный аппарат, который содержит два вида защиты:

Электромагнитный расцепитель.

Тепловой расцепитель.

Каждый из них выполняет одну и ту же работу - размыкание силовых контактов, но при разных условиях. Рассмотрим их подробнее.

При протекании токов через автомат ниже номинального его контакты будут замкнуты бесконечно долго. Но при незначительном превышении тока тепловой расцепитель, представленный биметаллической пластиной, разомкнет их.

Чем больше ток, протекающий через контакты автоматичсекого выключателя, тем быстрее произойдет нагрев биметаллической пластины - это описывается во время токовой характеристике и обозначается быстродействием автомата (буква около номинального тока в маркировке). В зависимости от того насколько перегружен по току автомат зависит время его отключения, это могут быть и десятки минут, а могут быть и единицы секунд.

Электромагнитный расцепитель срабатывает при быстром росте тока. Величина тока его срабатывания на порядки превышает номинальный ток.

Отсюда возникает вопрос: "Так зачем же автомату две защиты, если можно просто сконструировать его так, чтобы он выключался сразу при превышении номинального тока?"

Ответа на этот вопрос два:

1. Наличие двух защит увеличивает надежность системы в целом.

2. При подключении к автоматическому выключателю устройств ток, у которых изменяется в процессе пуска и работы, чтобы не происходило ложных срабатываний. Например, у электродвигателей пусковой ток может в десятки раз превышать номинальный, а также при их работе могут возникать кратковременные перегрузки на валу (допустим, токарный станок). Тогда при затяжном пуске будет также выбивать автомат.

Устройство

Автоматический выключатель состоит из:

Корпуса (на рисунке - 6).

Клемм для подключения токопроводящих жил (на рисунке - 2).

Силовых контактов (на рисунке - 3, 4).

Дугогасительной камеры (на рисунке - 8).

Рычагов соединенных с кнопками или флажками для его включения и отключения (замыкания и размыкания контактов) (на рисунке - 1 и то, с чем он соединен).

Теплового разъединителя (на рисунке - 5).

Электромагнитного разъединителя (на рисунке - 7).

Цифрой 9 обозначена защелка для крепления на дин-рейку.

К клеммам (обычно верхним, на практике не имеет особого значения) подключается питания, к клеммам на противоположной стороне подключается нагрузка. Ток проходит через силовые контакты, катушку электромагнитного разъединителя, тепловой разъединитель.

Электромагнитная защита выполнена в виде катушки из медного провода, она намотана на каркасе, внутри которого расположен подвижный сердечник. Катушке содержит от нескольких единиц до пары десятков витков, в зависимости от её номинального тока. При этом, чем меньше номинальный ток, тем больше витков и меньше сечение провода катушки.

При протекании тока через катушку вокруг неё образуется магнитное поле, которое воздействует на подвижный сердечник внутри. В результате чего он выдвигается и толкает рычаг, в результате чего силовые контакты размыкаются. Если смотреть на рисунке - то рычаг находится ниже катушки, и когда её сердечник опускается - механизм приводится в действие.

Тепловая защита нужна для длительных превышений тока. Она представляет собой биметаллическую пластину, которая при нагреве изгибается в одну из сторон. При достижении критического состояния она толкает рычаг, и контакты разъединяются. Дугогасительная камера нужна для гашения дуги, которая возникает вследствие размыкания цепи под нагрузкой.

Процесс дугообразования зависит от характера нагрузки и её величины. При этом при отключении индуктивной нагрузки (электродвигатель) возникают более сильные дуги, чем при коммутации активной нагрузки. Газы, образовавшиеся в результате её горения, отводятся через специальный канал. Это в разы повышает срок службы силовых контактов.

Дугогасительная камера состоит из набора металлических пластин и диэлектрических крышек. Заключение Раньше автоматические выключатели ремонтировали, и можно было собрать из нескольких один нормально функционирующий. Была возможность отрегулировать и заменить силовые контакты и другие его узлы.

В настоящее время автоматы заключены в неразборный литой или собранный с помощью заклепок корпус. Их ремонт нецелесообразен, сложен и займет много времени. Поэтому автоматы просто заменяют новыми.
