Газовая горелка вектор не зажигается. Газовая колонка Нева не зажигается, не включается — ремонт этих и других неисправностей. Вышел из строя электромагнитный клапан

Автоматические газовые колонки в последнее время встречаются даже гораздо чаще, чем полуавтоматические. В основном это китайские газовые колонки таких марок как Oasis, Vektor, Ладогаз, Ariston и отечественные газовые колонки Нева.

Давайте выявим основные типичные неисправности газовых колонок и алгоритмы установления конкретной проблемы Вашей газовой колонки своими руками. Рассмотрим все варианты возникающих проблем:

1. Колонка зажигается с хлопками.

Вероятнее всего у вашей газовой колонки просто сели батарейки. Поэтому с них я рекомендую начинать поиск неисправности в автоматической газовой колонке. Покупать надо только свежие по дате, алкалиновые батарейки. Солевые элементы питания более дешевые, но и служат значительно меньше. Если неисправность таким образом уладить не удалось, то тогда необходимо обратить внимание на зазоры между электродом розжига и горелкой газовой колонки. Проблемы будут, если зазор либо слишком велик, либо слишком мал. При большом зазоре будут вообще пропуски в искрообразовании, при маленьком — искра будет слабой, плохо зажигающей газовую смесь. В любом из случаев в газовой колонке газ будет сначала скапливаться, затем несвоевременно поджигаться с хлопком или даже ощутимом взрывом.

2. Вы включаете воду, а газовая колонка вообще «молчит»- нет никаких звуков. Пьезорозжиг при этом не работает.

Первым делом смотрим между водяным и газовым блоком колонки в районе микровыключателя. Удобнее это делать вдвоем. Один открывает воду, другой смотрит, что происходит. При открытии подачи воды видно, как ходит шток водяного блока и освобождает кнопку микровыключателя колонки. Тут два варианта:

— шток не ходит вообще или еле-еле ходит. Значит виновата мембрана водяного блока. Скорее всего мембрана деформирована, имеет микро трещины или вообще дыру. Если обнаружили такой дефект, то надо лезть в водяной блок, предварительно запастись мембраной. Не факт, что это дастся Вам легко. Качество болтов, саморезов китайских колонок, мягко скажем, плохое, откручивать их неудобно без определенного навыка. Порой даже проще снять колонку со стены, чтоб что-то сделать.. Да и весь крепеж зачастую ржавый. Для тех, кто решил сделать это сам, советую прочитать мою статью о разборке китайской газовой колонки Вектор https://gazmaster34.ru/poleznye-stati/remont-gazovoy-kolonki-vektor.html . Если мучатся Вы особо не хотите, то оставьте заявку мне;

— шток довольно бойко ходит, освобождает лапку микровыключателя газовой колонки, но на этом все и кончается, дальше тишина… Звука пьезо не слышно. Скорее всего виновен микровыключатель. Проверяется легко. Снимается разъем микровыключателя, и замыкаются контакты напрямую в разъеме. Если треск пошел, то причина в микрике. Если и при этом нет треска, то надо смотреть датчик тяги, датчик перегрева, сам блок розжига колонки.

3. Пьезорозжиг есть, но колонка не включается.

Обычно виной всему севшие батарейки. На искру энергии хватает, а втянуть катушку на газовом клапане уже нет. Газовый клапан при открытии издает характерный щелчок. Если вы слышите треск пьезо, но щелчка клапана не слышите, то газ на горелку не поступает именно из-за клапана. Или он неисправен (что редко), или у батареек колонки не хватает энергии открыть клапан.

4. Колонка не выключается,газ продолжает гореть при выключении подачи воды.

Очень неприятная и страшная поломка, которая может привести как к выходу из строя водяного блока, так и к травме того, кто пользуется этой колонкой. Если такое случалось неоднократно, то газовой колонкой необходимо перестать пользоваться. Скорее всего причина кроется в водяном блоке (заклинило шток, развалилась тарелка или еще что то).

5. При включении колонка загорается и почти сразу тухнет.

Причина кроется в электроде розжига. Он или окислился и покрылся слоем сажи (почистить), или он плохо прогревается пламенем горелки, и колонка «не видит», что газ включен, и перекрывает подачу газа на горелку.

6. Газовая колонка тухнет при работе.

Вариантов несколько.

Что делать, если не включается газовая колонка

Самые легко устранимые поломки датчиков тяги или перегрева. Менее удачный расклад, если у газовой колонки прогорел радиатор (а это почти стоимость всей колонки целиком), либо отсутствие тяги в дымоходе. Некоторые с этим не сталкивались, а кто сталкивался, тот согласится, что проблема неприятная. Обычно, если тяги в дымоходе нет, то не всегда это устранимо сотрудниками коммунальных служб. Проблема порой не постоянная, а появляется при сильном ветре на улице, морозе или, наоборот, жаре.

Типичные неисправности и методы их поиска я описал. Не вижу смысла рассматривать такие неисправности, как течи воды. Они на виду и просты в определении. Если у вас есть ко мне вопросы, то можете позвонить или написать мне на электронную почту.

Эта статья полезна для уточнения причин неисправности колонки. Мелкий ремонт Вы можете выполнить и сами, а для более серьезного (хоть причину поломки Вы и поняли), я бы советовал вызвать мастера. Газовый мастер обладает навыками и опытом ремонта, знает, где взять запчасти или они у него есть.

Я готов помочь Вам лично, если позвоните или сделаете заказ внизу статьи. Можете просто позвонить для консультации. Это бесплатно.

  • пьезоэлемента;
  • фитиля;
  • термопары;
  • соединительных проводов.

При нажатии на ручку газового клапана и повороте ее против часовой стрелки до упора, электрический клапан открывается, пьезоэлемент генерирует искру, в результате происходит розжиг фитиля и нагрев термопары, которая генерирует ЭДС. Через 10-30 сек напряжение должно быть 15 – 30 мВ. Этого напряжения достаточно для срабатывания магнита, который удерживает шток клапана в открытом положении.

Автоматическая газовая колонка не включается. Ремонт своими руками

При разрыве электрической цепи защиты пропадает ток, управляемый клапан под действием пружины перемещается в позицию закрытия. Газ прекращает поступать на горелки и фитиль.

Каталог / Инструкции по ремонту газовых колонок Нева

Газовая колонка Нева 4510 не зажигается не загорается не включается

Газовая колонка Нева 4510 не зажигается не загорается не включается. То есть не запускается при открытии крана горячей воды.

Идем от простого к сложному. Называем причины нам известные. (информацияна 20.06.2014 относится к колонкам Нева 4510, 4511, 4513)

Причина 1. Недостаточная разреженность от скорости протока воды . Есть такое понятие "Минимальный поток включения". Подразумевает открытие крана с такой струей воды (по умному,- "производительностью"), чтобы 3-х литровая банка за минуту успевала полностью наливаться. Если банка не успевает наливаться, по-сути, колонка просто не чувствует протока. Технически это означает вот что. Мембрана прогибается от скорости протока воды, а именно за счет разреженности, которая создается за мембраной при так называемом "минимальном потоке включения". Обычно этот порог составляет — 2,5 — 3 литра в минуту. А вовсе не давление в 5 атмосфер. Т.е. "прогибание" мембраны обеспечивает не давление, а именно, конструкция самого водяного узла.

Сейчас такое, скорее всего, практически невозможно. Воды в каждом кране обычно всегда хватает. У газовых колонок Нева 4510 и 4511, а также 4510 М существует возможность так отрегулировать входящий проток воды, чтобы колонка запустилась. Об этом говорит Причина № 2.

Причина 2. Неверное положение ручки регулировки скорости протока воды. Колонка оснащена так называемой "ручкой регулировки протока воды".

Ручка нужной нам регулировки — СПРАВА.

Но, наличие ручки регулировки по воде на самом деле не означает, что Вы должны регулировать ей струю воды то больше, то меньше постоянно. Ручка эта всего один раз выставляется в самом начале, при запуске колонки , в соответствии с существующим протоком воды, для создания необходимого давления для срабатывания мембраны водяного узла. Непонятно? Пример. Если проток воды слабый-слабый, меньше 2,5 литров в минуту, то никакая колонка в мире в таких условиях не запустится. Но, если скорость протока более- менее нормальная, но почему-то недостаточная для нормального запуска колонки, то ручку регулировки рекомендуем установить в крайнее левое положение и, запуская колонку, понемногу призакрывать кран до тех пор, пока колонка не запуститься. Как колонка запустилась, в таком положении ручку и оставьте. Если ручка дошла до крайнего правого положения и никакого эффекта, — ищем дальше. Можно не парить себе мозг, а сразу поставить ручку в крайнее правое положение и, если колонка не запускается, — ищем дальше.

Причина 3. При открытии крана не сдвигается шток водяного узла. Если колонка отработала больше 3-х лет, то вероятнее всего произошел разрыв или растяжение мембраны. Также возможен раскол тарелки со штоком, который приводится в действие мембраной. Разбор водяного узла Нева 4510, 4511, 4513 и замена мембраны здесь.

Причина 4. Крайне редко, но бывает также закусывание газового штока . И поскольку водяной шток сдвигает газовый, при закусывании последнего, сдвинуть водяной невозможно. Но, повторяем, это очень редко.

Причем, при закусывании штока газового узла, колонка вообще плохо включается и выключается тоже плохо. Маневры по проверке штока газового узла — здесь.

Почему отсутствует искра в газовой колонке?

Причина 5. Не срабатывает микровыключатель . Замена микровыключателя — здесь.

Причина 6. Электромагнитный клапан не открывается. Он либо неисправен, либо его не открывает электронный блок управления. Замена клапана, если это действительно он — здесь.

Причина 7. Одно из термореле вышло из строя , т.е. разомкнулось, и находится в таком состоянии.

Причина 8. Электронный блок управления не дает искру . Также, он может то давать искру, то не давать.

Причина 9. Разрядились батарейки. Кстати, батарейки используем только с надписью "Alkaline". У них задача не показывать время на будильнике, и даже не искрить, а держать электромагнитный клапан в открытом положении, пока колонка работает. А это тяжело..

Ниже представлены все запчасти для газовой колонки Нева 4510, предлагающиеся к ремонту, согласно всем указанным причинам. (Информация обновляется по мере увеличения знаний.)

Не зажигается газовая колонка — восстановление работы фитиля бытового газового полуавтоматического водонагревателя

Бытовые газовые нагреватели (колонки) предназначены обеспечивать потребителей горячей водой. По принципу включения разделяются на автоматические и полуавтоматические. В автоматических колонках за розжиг газовых горелок отвечает электрический блок генератора искры, в полуавтоматических колонках газовые горелки зажигаются от газового фитиля, при каждом разборе воды.

В статье разберем, что делать, если не зажигается газовая колонка с полуавтоматической системой розжига, принцип работы системы розжига, причины неисправности газового фитиля и методы их устранения.

Принцип работы полуавтоматической системы розжига газовой колонки

Система розжига полуавтоматических колонок состоит из:

  • газового клапана с электрическим контролем пламени;
  • пьезоэлемента;
  • фитиля;
  • термопары;
  • датчика контроля перегрева теплоносителя и отсутствия тяги в камере дымоудаления;
  • соединительных проводов.

Схема аварийного отключения газового клапана полуавтоматических газовых водонагревателей (колонок).

Причины отсутствия пламени на фитиле газовой колонки

  1. Забито отверстие подачи воздуха в фитиль. Через это отверстие осуществляется поступление воздуха для обеспечения сгорания природного газа на кончике запальника.
  2. Сгорела катушка электромагнитного клапана. Электрический магнит удерживает шток клапана, после его поломки клапан будет закрыт.
  3. Вышла из строя термопара. Термопара, находясь в пламене, вырабатывает напряжение, подающееся на электромагнит.
  4. Неисправны датчики контроля температуры воды и состояния дымохода (наличия тяги). При значении до + 82 0С датчик находится в замкнутом положении, свыше этой температуры его биметаллические пластины расходятся и цепь размыкается. Нарушить нормальный контакт между двух пластин может окисление поверхности, механическое или тепловое их повреждение.
  5. Нарушена электрическая цепь системы контроля пламени. Все элементы системы управления пламенем соединены между собой проводами. Их неисправность неизбежно приведет к нарушению работы всей системы.
  6. Забита форсунка или трубка подачи газа в фитиль. Внутренний диаметр трубки составляет 2,5 мм (внешний 4 мм) диаметр выходного отверстия форсунки 0,1 мм. Эти элементы могут забиться сажей, пылью и т. д.
  7. Нарушена работа пьезоэлемента, от искры которого происходит возгорание газа.

Выявление причины почему не зажигается газовая колонка и устранение поломки

Для определения причины отсутствия пламени в фитиле колонки необходимо:

  • Открыть лицевую панель прибора.
  • Проверить состояние форсунки и отверстия подсоса воздуха, трубки подачи газа в запальник. При наличии сажи, грязи: удалите ее из фитиля.

Система розжига полуавтоматических газовых колонок.

  • Исследовать пьезоэлемент на наличие генерации искры. При ее отсутствии, осмотрите провода, клеммы на механические и другие повреждения. Окислы на контактах должны быть удалены, повреждения устранены.

Расположение элементов полуавтоматической газовой колонки отвечающих за розжиг.

  • Определить напряжение термопары. Для проверки теплового генератора открутите специальный штекер электрического клапана. Аккуратно извлеките специальный кабель, который идет от термопары. Используя мильтиметр в режиме проверки постоянного напряжения, подсоедините один щуп через зажим типа «Крокодил» к внешней оболочке, другой прислоните к центральному контакту. Так как высота размещения между контактами небольшая, следите за тем, чтобы щупы не соприкасались друг с другом. Зажигалкой прогрейте рабочий конец термопары. Если показания вольтметра будут соответствовать 15 – 30 мВ, деталь исправна, при других значениях генератор необходимо заменить. Если специальный провод не пригоден для дальнейшего использования, производят замену всей термопары.
  • Исследовать катушку индуктивности клапана. В разъем клапана, который освободился при проверке термопары, один конец щупа вставьте в середину разъема, другой на его корпус.

    газовая колонка нева 4511 нет искры

    Тестер в режиме омметра. Сопротивление катушки должно быть в диапазоне 10 — 15 Ом. При обрыве цепи или ее замыкании омметр зафиксирует значение 1 или 0 соответственно. Катушка меняется модульно, вместе со штоком и клапаном.

Измерение сопротивления катушки электромагнитного клапана газовой колонки.

  • Проверить исправность контролирующих датчиков. При комнатной температуре управляющие контакты датчика находятся в замкнутом состоянии. Мультиметром, в режиме проверки диодов, исследуйте два вывода датчика на наличие целостности цепи. Показание тестера при исправном датчике будет равно 0, в других ситуациях, когда значения соответствуют 1 или сопротивлению 1 — 600 Ом, его нужно изъять, а на его место установить исправный.

Расположение датчика температуры воды и датчика дымохода газовой колонки.

  • Протестировать состояние проводов и соединений. Провода с контактами датчиков соединяются пайкой мягким припоем, с электромагнитом и термопарой специальным штекером. Внимательно осмотрите провода, места пайки, разъемное соединение. Иногда в местах пайки образуются микротрещины, из-за которых нарушается целостность всей цепи.

После каждого устраненного замечания желательно проверить зажигается или нет колонка.

Причины проблемы, почему не работает колонка на газу
Некорректное подсоединение труб
В дымоходе отсутствует тяга — вот почему не зажигается газовая колонка
Высокая чувствительность реле защитной автоматики
Не включается из-за разрядки батареек в системе поджига
Слабый напор воды или его отсутствие
Засорение фильтров
Деформированная мембрана
Слабые места газовых водонагревателей различных брендов

Каждый хозяин, у которого дома стоит газовая колонка, наверняка сталкивался с ситуацией, когда она не зажигается. Хотя данная проблема и доставляет неудобства, все же она не является причиной вызывать мастера сразу же. О том, что делать если не зажигается газовая колонка и какие могут быть причины данного явления и расскажем в данной статье.

Причины проблемы, почему не работает колонка на газу

Как показывает практика, существует целый ряд причин, почему колонка не зажигается:

  1. Некорректное подключение труб.
  2. Отсутствие или недостаточная тяга в дымоходе.
  3. Разрядка батареи системы поджига.
  4. Повышенная чувствительность реле защитного механизма.
  5. Недостаточный напор воды.
  6. Засорение фильтра.
  7. Деформированная мембрана.

Каждый из пунктов стоит рассмотреть подробнее, чтобы описать возможные варианты устранения проблемы.

Некорректное подсоединение труб

Одной из причин, почему не зажигается газовая колонка, становятся недочеты во время подключения труб. В таком случае защитный механизм водонагревателя срабатывает, перекрывая поток газа. Чтобы избежать данной проблемы, во время монтажа колонки стоит придерживаться схемы.

Кроме того, по окончании монтажных работ стоит убедиться, что все краны на газопроводе открыты. Если это не так, просто поверните кран, чтобы начать подачу газа.

В дымоходе отсутствует тяга — вот почему не зажигается газовая колонка

Если в ваш дымоход попал какой-либо строительный мусор, либо на его стенках осело большое количество сажи, угарные газы не смогут беспрепятственно выходить наружу и будут двигаться в противоположном направлении.

В этом случае возникают такие проблемы:

  • Нисходящий поток воздуха вперемежку с угарным газом приводит тому, что газовая колонка не включается или тухнет. В таком случае срабатывает автоматика, а подача газа прекращается.
  • В случае если интенсивность обратной тяги недостаточно высока, чтобы потушить пламя горелки, угарные газы могут проникать в дом. Такая ситуация является опасной для здоровья и жизни жильцов.

Чтобы проверить, есть ли тяга в вентиляционном канале и не засорен ли он, необходимо всего лишь зажечь спичку и поднести ее к отверстию дымоотвода. При наличии правильной тяги пламя спички должно отклониться по направлению к отверстию дымоотвода. Если она колеблется в обратном направлении, значит, необходимо срочно предпринимать определенные действия для устранения проблемы.

Возможны два варианта решения проблемы:

  • Как это ни парадоксально, но причиной, почему газовая колонка не работает, может стать установленная над выходом вентиляционного канала спутниковая антенна. Она перекрывает поток воздуха из нее и создает обратную тягу. В таком случае прочистка дымохода не требуется – нужно лишь попросить соседей переместить прибор в сторону.
  • Если же газовая колонка плохо загорается из-за засоренного дымохода, то придется вызывать мастеров для прочистки вентиляционных ходов. Накопление сажи или мусора в дымоходе становится главной причиной отсутствия тяги, если препятствий для выхода продуктов горения снаружи нет. Как вариант, можно заняться очисткой самостоятельно, но в таком случае есть риск повредить коммуникации, если необходимого опыта у вас нет.

Высокая чувствительность реле защитной автоматики

Если колонка тухнет вскоре после включения, возможно, причина кроется в слишком высокой чувствительности реле в защитной автоматике. Дело в том, что в результате перегрева оно срабатывает слишком быстро и отключает подачу газа.

В данном случае решить проблему можно одним из двух способов:

  • Понизить температуру в помещении, где расположена газовая колонка, открыв на некоторое время форточку.
  • Заменить дефектное реле другим, с более низким порогом чувствительности.

Не включается из-за разрядки батареек в системе поджига

Очень частой причиной того, что не получается включить колонку, является отсутствие заряда в батарейках автоматического поджига. В данном случае газовая колонка щелкаетно не зажигается.

Примечательно, что данная проблема возникает только в агрегатах, в которых установлена автоматическая система поджига.

Слабый напор воды или его отсутствие

Автоматика во всех колонках, работающих от газа, настроена так, чтобы включаться только при наличии определенного напора воды в водопроводе. Если воды нет совсем, либо напор слишком слабый, это станет причиной, почему колонка не включается. В первую очередь нужно проверить наличие воды – для этого нужно просто открыть вентиль с холодной водой.

Дальнейшие действия будут зависеть от ситуации:

  • Если вода не течет или ее поток очень слабый, значит, проблема в водоснабжении. В таком случае нужно только подождать, пока дадут воду с нормальным напором.
  • Если холодная вода идет нормально, значит, проблема в засорении самой колонки (прочитайте: "Зачем нужна чистка газовой колонки и как её прочистить правильно").

Для прочистки колонки можно выполнить такие действия:

  1. Перекрыть подающий вентиль на газопроводе.
  2. Открутить трубы разводки.
  3. Снять водонагреватель.
  4. Перевернуть колонку вверх дном и поставить на ровную поверхность.
  5. С помощью шприца ввести внутрь нагревателя жидкость для очистки. Такой специальный состав можно купить в специализированных точках продажи.
  6. Подождать несколько часов для того, чтобы жидкость подействовала.

    Почему не зажигается газовая колонка - причины и устранение

    Время указано в инструкции.

Если вы не хотите заниматься грязной работой самостоятельно, можно пригласить специалиста.

Засорение фильтров

Довольно часто, если газовая колонка не зажигается – причины кроются всего лишь в засоренных фильтрах. Низкое качество воды с различными примесями и кусочками ржавчины, а также накипь, постепенно закупоривают решетки фильтров, которые нужно периодически прочищать.

Обратите внимание, что очищать нужно сразу несколько элементов системы:

  • Узел на водонагревателе. Для его очистки можно воспользоваться уже описанной методикой, хотя иногда дело доходит даже до полной разборки колонки для прочистки. В особо тяжелых случаях колонку придется полностью менять.
  • Фильтр грубой очистки – этот элемент размещают на трубе подачи холодной воды в нагреватель.
  • Фильтр на смесителе.

Деформированная мембрана

Если у вас не зажигается или не сразу зажигается газовая колонка, возможно, причина в трещинах или разрыве мембраны. Данный элемент невозможно отремонтировать – его можно только заменить. При покупке стоит обращать внимание на силиконовые детали, поскольку они имеют больший срок службы и устойчивы к нагрузкам.

Слабые места газовых водонагревателей различных брендов

Нагреватели «Астра» чаще всего ломаются по таким причинам:

  • поломка электромагнитного клапана;
  • затрудненный поджиг из-за некорректной подачи холодной воды.

Если не зажигается газовая колонка Аристон, возможно, причины таковы:

  • деформируется мембрана;
  • поломка водяного блока.

Типовые поломки нагревателей «Оазис»:

  • выходит из строя газовая горелка – ее можно только заменить;
  • деформируется мембрана.

Колонки марки «Амина» имеют такие слабости:

  • батарейки автоподжига очень быстро садятся;
  • до того момента, пока колонка не нагреется, очень часто после поджига она тухнет.

Бренд «Россиянка М» отличают такие поломки:

  • быстро засоряются фильтры;
  • блоки клапанов часто ломаются.

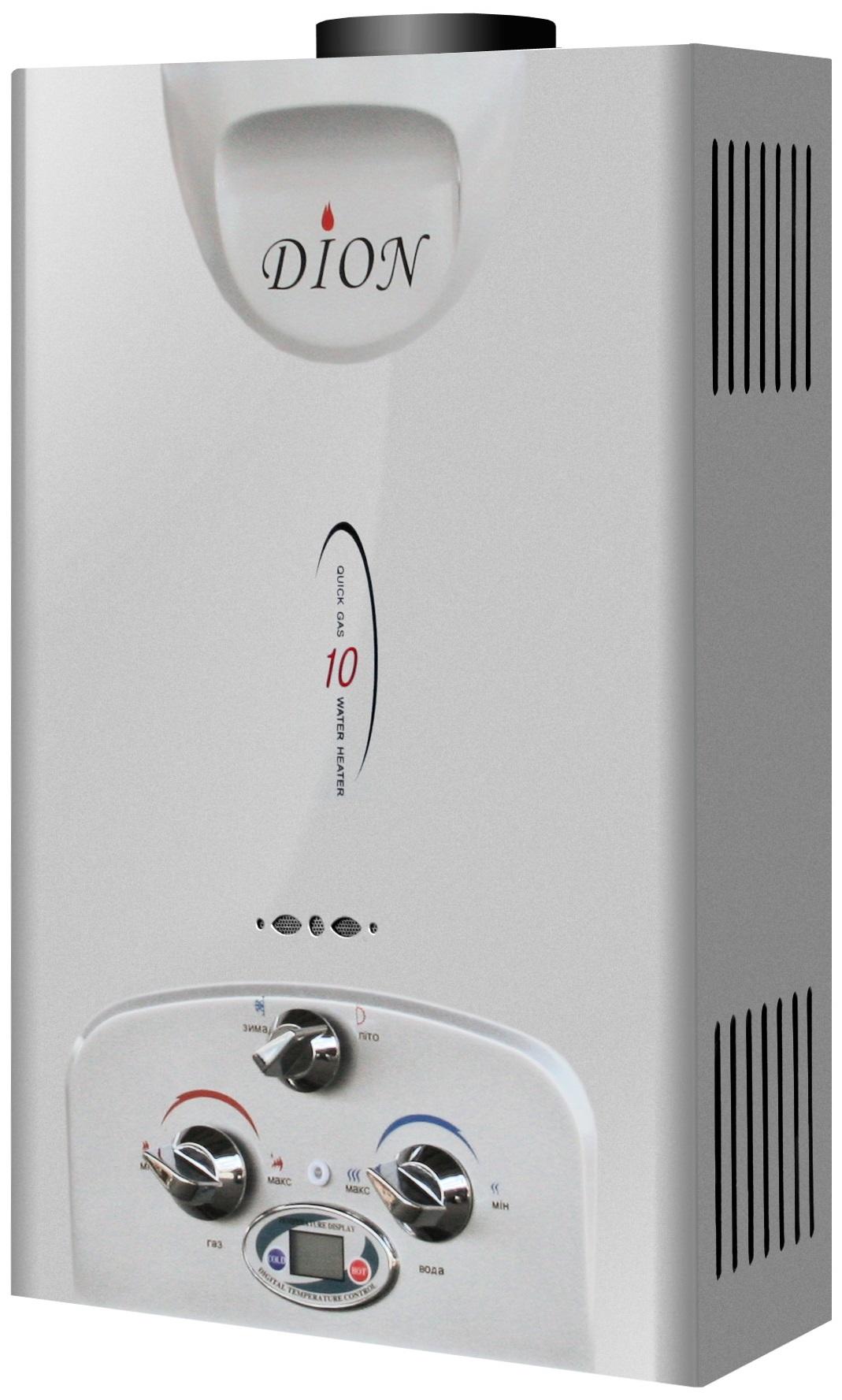

У водонагревателей «Дион» слабым местом является корпус теплообменника – он достаточно быстро прогорает.

Выводы

Таким образом, причин затухания газовой колонки может быть много. Некоторые можно решить очень легко своими силами – другие требуют профессионального вмешательства или полной замены водонагревателя.

Не зажигается газовая колонка — восстановление работы фитиля бытового газового полуавтоматического водонагревателя

Бытовые газовые нагреватели (колонки) предназначены обеспечивать потребителей горячей водой. По принципу включения разделяются на автоматические и полуавтоматические. В автоматических колонках за розжиг газовых горелок отвечает электрический блок генератора искры, в полуавтоматических колонках газовые горелки зажигаются от газового фитиля, при каждом разборе воды.

В статье разберем, что делать, если не зажигается газовая колонка с полуавтоматической системой розжига, принцип работы системы розжига, причины неисправности газового фитиля и методы их устранения.

Принцип работы полуавтоматической системы розжига газовой колонки

Система розжига полуавтоматических колонок состоит из:

  • газового клапана с электрическим контролем пламени;
  • пьезоэлемента;
  • фитиля;
  • термопары;
  • датчика контроля перегрева теплоносителя и отсутствия тяги в камере дымоудаления;
  • соединительных проводов.

Схема аварийного отключения газового клапана полуавтоматических газовых водонагревателей (колонок).

При нажатии на ручку газового клапана и повороте ее против часовой стрелки до упора, электрический клапан открывается, пьезоэлемент генерирует искру, в результате происходит розжиг фитиля и нагрев термопары, которая генерирует ЭДС. Через 10-30 сек напряжение должно быть 15 – 30 мВ. Этого напряжения достаточно для срабатывания магнита, который удерживает шток клапана в открытом положении. При разрыве электрической цепи защиты пропадает ток, управляемый клапан под действием пружины перемещается в позицию закрытия. Газ прекращает поступать на горелки и фитиль.

Причины отсутствия пламени на фитиле газовой колонки

  1. Забито отверстие подачи воздуха в фитиль. Через это отверстие осуществляется поступление воздуха для обеспечения сгорания природного газа на кончике запальника.
  2. Сгорела катушка электромагнитного клапана. Электрический магнит удерживает шток клапана, после его поломки клапан будет закрыт.
  3. Вышла из строя термопара. Термопара, находясь в пламене, вырабатывает напряжение, подающееся на электромагнит.
  4. Неисправны датчики контроля температуры воды и состояния дымохода (наличия тяги). При значении до + 82 0С датчик находится в замкнутом положении, свыше этой температуры его биметаллические пластины расходятся и цепь размыкается. Нарушить нормальный контакт между двух пластин может окисление поверхности, механическое или тепловое их повреждение.
  5. Нарушена электрическая цепь системы контроля пламени. Все элементы системы управления пламенем соединены между собой проводами. Их неисправность неизбежно приведет к нарушению работы всей системы.
  6. Забита форсунка или трубка подачи газа в фитиль. Внутренний диаметр трубки составляет 2,5 мм (внешний 4 мм) диаметр выходного отверстия форсунки 0,1 мм. Эти элементы могут забиться сажей, пылью и т.

    Нет искры в розжиге колонки

  7. Нарушена работа пьезоэлемента, от искры которого происходит возгорание газа.

Выявление причины почему не зажигается газовая колонка и устранение поломки

Для определения причины отсутствия пламени в фитиле колонки необходимо:

  • Открыть лицевую панель прибора.
  • Проверить состояние форсунки и отверстия подсоса воздуха, трубки подачи газа в запальник. При наличии сажи, грязи: удалите ее из фитиля.

Система розжига полуавтоматических газовых колонок.

  • Исследовать пьезоэлемент на наличие генерации искры. При ее отсутствии, осмотрите провода, клеммы на механические и другие повреждения. Окислы на контактах должны быть удалены, повреждения устранены.

Расположение элементов полуавтоматической газовой колонки отвечающих за розжиг.

  • Определить напряжение термопары. Для проверки теплового генератора открутите специальный штекер электрического клапана. Аккуратно извлеките специальный кабель, который идет от термопары. Используя мильтиметр в режиме проверки постоянного напряжения, подсоедините один щуп через зажим типа «Крокодил» к внешней оболочке, другой прислоните к центральному контакту. Так как высота размещения между контактами небольшая, следите за тем, чтобы щупы не соприкасались друг с другом. Зажигалкой прогрейте рабочий конец термопары. Если показания вольтметра будут соответствовать 15 – 30 мВ, деталь исправна, при других значениях генератор необходимо заменить. Если специальный провод не пригоден для дальнейшего использования, производят замену всей термопары.
  • Исследовать катушку индуктивности клапана. В разъем клапана, который освободился при проверке термопары, один конец щупа вставьте в середину разъема, другой на его корпус. Тестер в режиме омметра. Сопротивление катушки должно быть в диапазоне 10 — 15 Ом. При обрыве цепи или ее замыкании омметр зафиксирует значение 1 или 0 соответственно. Катушка меняется модульно, вместе со штоком и клапаном.

Измерение сопротивления катушки электромагнитного клапана газовой колонки.

  • Проверить исправность контролирующих датчиков. При комнатной температуре управляющие контакты датчика находятся в замкнутом состоянии. Мультиметром, в режиме проверки диодов, исследуйте два вывода датчика на наличие целостности цепи. Показание тестера при исправном датчике будет равно 0, в других ситуациях, когда значения соответствуют 1 или сопротивлению 1 — 600 Ом, его нужно изъять, а на его место установить исправный.

Расположение датчика температуры воды и датчика дымохода газовой колонки.

  • Протестировать состояние проводов и соединений. Провода с контактами датчиков соединяются пайкой мягким припоем, с электромагнитом и термопарой специальным штекером. Внимательно осмотрите провода, места пайки, разъемное соединение. Иногда в местах пайки образуются микротрещины, из-за которых нарушается целостность всей цепи.

После каждого устраненного замечания желательно проверить зажигается или нет колонка.

Газовая колонка – это популярное водонагревательное оборудование проточного типа, которое чаще всего используют для организации систем отопления и горячего водоснабжения в частных домах и квартирах. Как и любой сложный, современный аппарат, газовая колонка подвержена различным поломкам, большинство из которых легко устраняются собственными силами.

Выход газовой колонки из строя может быть связан как с внешними факторами (например, механическими повреждениями), так и с нарушениями работы отдельных узлов колонки. Наиболее частая проблема, с которой сталкиваются владельцы газового водонагревательного оборудования – отказ аппарата от работы при включении воды. Почему же колонка не включается? Причин может быть несколько.

Так, газовая колонка может не включаться при подаче воды из-за:

  • Низкого напора воды. Это наиболее распространенная причина. Проверить напор можно, открыв любой кран холодного водоснабжения.
  • Засоренности трубопровода. Низкий напор воды может быть вызван засорами в трубах. Для того, чтобы устранить неполадки, следует обратиться в ЖЭК. Именно ЖЭК должен следить за исправностью линий водообеспечения.
  • Неисправности водоприемного узла газового оборудования. Речь тут идет о сетчатом фильтре и мембране, которые располагаются на входе водяного узла. Фильтр может быть как поврежден механически, так и засорен известковыми отложениями.

Кроме того, розжиг колонки может не включаться из-за недостаточной вентиляционной тяги. Это может быть вызвано как засоренностью воздуховодного канала, так и вентиляционного прохода. Первую неисправность можно устранить своими руками. Для этого нужно демонтировать и прочистить дымоход. Вторая проблема может быть устранена лишь специалистами.

Что делать, если не включается колонка

Если отказ колонки от работы вызван низким напором в системе водоснабжения, то следует определить временное ли это явление или давление в трубопроводе снижается систематически.

Если перепады давления в системе частые, то можно установить в квартире насос, повышающий давление воды или заменить колонку на модель, более подходящую под рабочие характеристики водопровода.

Существуют также модели газовых колонок с рычагом управления водяным напором. Такая модель будет полезна, если напор в кране хороший, но недостаточен для нормального функционирования колонки. С помощью рычага можно будет “подстроить” колонку под существующий напор. Какой вариант выбрать зависит от финансовых возможностей владельца апартаментов.

Мембрана, зачастую, деформируется по прошествию 2-3 лет эксплуатации оборудования. Менять деталь, в том случае, если она имеет механические повреждения (например, разрывы), вытянута по форме в одну сторону. Проинспектировать состояние мембраны можно, сняв крышку с водоприемного блока. Менять резиновую мембрану лучше на силиконовую: вторая имеет более длительный срок службы.

Чтобы понять, насколько забит фильтр, нужно:

  1. Извлечь водозаборный узел из корпуса оборудования;
  2. Разобрать блок, открутив гайки;
  3. Проинспектировать ячейки фильтра на предмет загрязнений.

Прочистить фильтр можно сильным напором воды. Перед проведением любых ремонтных работ, следует перекрывать подачу воды и газа к оборудованию.

Не включается газовая колонка-автомат: устранение неисправностей

Газовая колонка автомат – это оборудование, в котором розжиг происходит автоматически, при включении воды. Работают такие колонки от встроенных элементов питания (батареек, аккумулятора).

Наиболее распространенной причиной выхода колонки из эксплуатации является разрядка питательного элемента.

Вопреки заявлениям производителей, срок службы питательных элементов редко доходит до года: менять батарейки приходится чаще. Сделать это можно легко своими руками. Для того, чтобы убедиться в том, что батарейки или аккумулятор разряжены, следует проверить на предмет исправности клавишу включения и выключения. При выборе батареек лучше пользоваться рекомендациями производителя.

Чтобы произвести замену батареек необходимо:

  1. Достать контейнер с батарейками (зачастую, расположен в нижней правой части колонки), отодвинув нижний рычаг и поддев вместилище пальцами;
  2. Извлечь батарейки и заменить их новыми с учетом полярности;
  3. Вставить контейнер на положенное место (вдавливать до получения характерного щелчка);
  4. Вернуть рычаг в то же положение.

Газовая колонка Дион не зажигается: определяем недочеты

От корректной работы газового оборудования зависит как комфорт, так и безопасность всех жильцов дома. Одной из наиболее частых причин возникновения пожароопасных ситуаций является отсутствие розжига в колонке. При этом, оборудование может включаться, но тухнуть после 2-3 минут исправной работы. В этом случае, проблема, чаще всего, связана с отсутствием достаточной тяги.

Кроме того, колонка может не зажигаться, если:

  • Напор холодной воды выше напора горячей. В этом случае достаточно будет отрегулировать силу напора.
  • Сломан датчик ионизации. В этом случае колонка будет работать после включения всего несколько секунд. При этом, искры поджига будут идти достаточно часто. Если колонка Дион не зажигается по этой причине, нужно будет почистить электрод.
  • За время эксплуатации износился электромагнитный клапан или сервомотор. Об этой поломке будут сигнализировать “хлопки” при включении колонки. Если колонка не запускается по этой причине, то элементы нужно будет заменить. Предварительно следует очистить запальной фитиль: проблема может крыться в его засоренности.

Что делать, если газовая колонка не включается при включении воды (видео)

Газовая колонка – это популярный водонагревательный прибор, который, как и любой другой, подвержен поломкам. Причины отказа от работы газового водонагревательного оборудования, зачастую, оказываются связаны с износом элементов водоприемного узла колонки, слабым напором в системе водоснабжения, разрядкой питательных элементов. Устранить большинство неисправностей такого рода можно без привлечения специалистов. Главное – правильно определить неисправность и проводить любые ремонтные работы, предварительно отключив подачу воды и газа.

Газовая колонка используется для нагрева воды. Приборы различаются по виду розжига и по виду горелки. На старых моделях применяется ручной розжиг. Подносим зажженную спичку и открываем газовый кран.

Пьезорозжиг работает как зажигалка, нужно просто нажать кнопку, образуется искра. При электронном розжиге горелку включает автоматика. Искра создается от двух пальчиковых батареек. Это самая современная технология.

Основные причины неисправностей

Прибор может не работать по разным причинам. Например, газовая колонка не загорается. Можно сразу же обратиться к специалисту. Однако со многими поломками вы справитесь сами.

Если прибор на гарантийном обслуживании, то лучше обратиться к мастеру. Он определит, почему не работает прибор. Известны газовые колонки разных производителей. Водонагреватели Нева, Вектор, Орион имеют автоматический розжиг. При правильной эксплуатации служат долго. У газовой колонки Оазис полуавтоматический режим зажигания.

Газовая колонка Астра имеет ручной розжиг. Если она не загорается, нужно осмотреть теплообменник – может, там скопилась грязь.

Газовая колонка Оазис загорается и тухнет по таким же причинам, как и многие другие приборы: забит дымоход, плохая тяга, забит радиатор, упало давление воды или газа. Иногда причиной может быть сильный порыв ветра, поломка датчика, смешение горячей и холодной воды или испорченная мембрана.

Отсутствует тяга в каналах вентиляции

У любой газовой колонки может забиться дымоход. В таком случае включается защитная система. Водонагреватель не зажигается или тухнет.

Необходимо проверить тягу. Если установлены датчики, то смотрим их показания. При отсутствии таких приборов открываем форточку и приставляем ладонь к дымоходу. Если ощущается порыв ветра, то тяга хорошая.

Другой способ проверки. Подносим к дымоходу горящую спичку. Пламя должно отклоняться в сторону дымохода. При необходимости прочищаем вентиляцию. Для этого лучше вызвать мастера.

Батареи или генератор

Такой вид неисправности возможен только у приборов с автоматическим розжигом. Например, не загорается газовая колонка Нева (фото). Часто в инструкциях указывают большее значения время работы батареек.

Чтобы устранить причины неисправности, необходимо проверить кнопки включения. Если надо, заменить батарейки или генератор автоматической колонки.

У некоторых приборов, например, у водонагревателя Астра, возможно окисление батареек. Нужно зачистить контакты. Нарушены контакты электрической цепи. Может произойти окисление штока. Его надо почистить и смазать. При поломке блока управления или клапана необходима их замена.

Уменьшился напор воды

Любая газовая колонка может не зажигаться, если напор воды в водопроводе небольшой. А если ее и удастся зажечь, она быстро тухнет. Почему это происходит? В данном случае причины могут быть разные.

Нужно открыть краны с холодной и горячей водой. Сравнить напор. Если он одинаково слабый, значит, засорился водопровод.

Если напор холодной воды больше, то возможны такие неисправности:

  • засорены входные фильтры;
  • деформировалась мембрана;
  • засорены трубы горячей воды.

Для устранения неполадок нужно выяснить в ЖКХ причины слабого напора воды. Прочистить фильтры или трубы, если они забиты. Прочистить прибор от копоти. Заменить фильтры и мембрану.

Почистить забитые трубы в колонке Нева сможет только техник-специалист.

При загрязнении водяного фильтра нужно отсоединить трубу, которая подает холодную воду. Там размещен фильтр-сеточка, который надо прочистить.

Небольшой напор сначала пробуем устранить на самой колонке. На некоторых моделях есть такой регулятор, например, в водонагревателе Оазис и других автоматических моделях.

Домовладелец может установить у себя насос, который будет повышать давление воды. Это законная операция.

Причины низкого давления воды могут быть в ненадлежащем состоянии труб, которые находятся в вашей квартире или доме. Надо проверить, не засорились ли они.

Газовая колонка Орион имеет регуляторы давления газа и воды. Она показывает заряд батареек, температуру. Прибор не тухнет даже при низком давлении воды. На видео показан принцип работы.

Проблемы с розжигом

Почему не загорается газовая колонка? Бывает, что в трубах совсем маленькое давление газа. Посмотрите, как горят конфорки газовой плиты. О такой подаче топлива следует сообщить газовой службе.

У водонагревателей Нева и Вектор электрический розжиг. Если тяга, давление, подача газа в норме, а колонка не зажигается, причина может быть в генерации искры. При открытии крана должен быть слышен характерный треск. Пробуем заменить батарейки.

У водонагревателей с пьезоэлектрическим розжигом, таких как Оазис, нужно проверить, исправен ли запальник. Если газ в запальнике не зажигается или тухнет, нужно прочистить жиклер. Для этого придется разобрать прибор.

При гидродинамическом розжиге следует проверить работу генератора. Такой ремонт потребует определенных знаний и навыков.

Газовая колонка Астра автоматическая с электророзжигом. Причины, которые не дают возможности зажечь аппарат, все те же. Она может не загораться также, если закрыты запорные вентили газа и воды. Следует их просто открыть.

Другие причины

Газовая колонка загорается и тухнет по причине отказа механизма, который открывает доступ к газу. Это электромагнитный клапан и сервомотор. Придется вызывать мастера.

В колонке со временем могут засориться трубки. Нужно убедиться в их проходимости. В случае засоров применяются специальные средства для промывания.

В газовых колонках горелки часто засоряются. Почему это происходит? Причина в скоплении копоти. Надо разобрать колонку, извлечь горелку и прочистить любыми инструментами. Заодно прочистите теплообменник.

Может порваться мембрана. Ее сложно купить.

Необходимо проверить и все детали. Во многих колонках имеются электронные блоки и датчики. Например, в газовой колонке Нева часто ломается датчик тяги, в результате прибор не загорится.

Электронные узлы, скорее всего, придется чинить мастеру.

Итак, вы знаете, какие следует принять меры, если газовая колонка не зажигается. Многие поломки устраняем сами, а в более серьезных случаях обращаемся к специалистам.

Ремонтируя газовую колонку, необходимо соблюдать все меры безопасности. Всегда отключайте газ. Чистить газовую колонку лучше на открытом воздухе.

Сейчас очень много жителей используют в своих домах газовые колонки, особенно очень часто используют такие газовые колонки жители частных домов.

Конечно же газовые колонки, как и любая техника имеет возможность ломаться и одной из самых популярных такой поломок является то когда газовая колонка не зажигается.

Очень популярными являются газовые колонки Оазис – эти колонки достаточно большого и высокого качества, но им также, как и другим колонкам свойственно ломаться.

Газовая колонка Оазис не зажигается

Что в таком случае может быть причиной такой неисправности, как исправить эту неисправность, возможно ли это исправить своими руками и если возможно то как.

Причинами того, что не зажигается газовая колонка является:

1) в канале вентиляции отсутствует тяга.

Это может случится если в трубу дымохода попадает какой-либо посторонний предмет. Для того, чтобы исправить эту поломку необходимо в первую очередь прочистить все каналы вентиляции. Для этого следует взять какие-то долгие предметы – например крючки или трубы и аккуратно тщательно прочистить все трубы системы.

2) Разрядка элементов питания. Это также очень часто может привести к тому, что не зажигается газовая колонка.

Но касается это далеко не всех типов колонок, а только тех, которые питаются от разных питательных элементов и имеют автоматический розжиг. Как правило батарейки держат около года, но, как и в любом другом деле здесь бывают и исключения.
Для удаления неисправностей нужно сначала проверить клавишу, которая включает и выключает колонку, а также купить новые батарейки и поменять их на старые;

3) Отсутствует нормальный напор воды. Что бы понять так ли это надо открыть кран в котором холодная вода и посмотреть на напор воды, если напор маленький — то неисправность именно из-за этого.

Удаление неисправности:

— Выяснить в соответствующих службах эти причины малого напора воды;
— промыть полностью фильтр, которые очищает воду или же просто полностью заменить этот фильтр;
— Полностью произвести прочищение колонки от веществ сгорания;
— на водном узле колонки произвести замену мембраны.
Кроме этого существует и целый ряд неисправностей.

Газовая колонка Оазис ремонт собственными руками

Основные неполадки колонки:

— Газовая колонка хоть и включается, но с хлопками. Здесь существует несколько возможных причин такого поведения колонки – засор жиклера или другие предметов колонки, разряжения батареек, недостаточная тяга.

Для того, чтобы исправить эту неполадку нужно будет сделать одно из следующих действий – вызвать коммунальную службу и вызвать вместе с ней человека, который занимается прочищением труб; поменять батарейки;

— Когда колонка газовая включается она начинает пахнуть газом. Нужно запомнить, что ни при каких обстоятельствах когда включается колонка, то она не может пахнуть газом. Если же это произошло, то нужно немедленно выключить колонку и проветрить хорошо помещение, что бы не отравится чадным газом.

Для того, чтобы устранить эту неисправность нужно немедленно вызвать сотрудников газовой службы. — Отсутствует подача газа. Когда колонка включается то должен быть конкретный звук газа, который исходит. Если же этого звука нет, то это значит, что газ просто напросто не поступает.

— Это может быть из-за того, что ведутся какие-то либо ремонтные работы на участке на котором Вы проживаете. Если же таких работ нету, то в таком случае нужно вызывать работников службы газа.

А так же вы можете посмотреть видео водо-газовый Узел Китайских газовых колонок_АТ

Каждый специалист уверенно заявит, газовая колонка - это опасное устройство и производить ее монтаж и ремонтные услуги должен профессиональный работник данной сфере.

Но никогда не помешает разбираться в том, что именно может помешать нормальному функционированию оборудования. Ниже мы приведем типичные поломки и рекомендованные действия по их устранению своими силами.

Существует несколько причин данной проблемы. Для начала стоит проверить исправен ли запальник. В случае если он не поджигается необходимо обратиться за помощью к газовой службе. Ни в коем случае не пытайтесь исправить проблему сами.

Современные газовые колонки имеют электронный розжиг и в том случае, когда отсутствует зажигание подача газа прекращается - отсекается клапаном. Соответствующий индикатор оповестит вас об этом. Некоторые ситуации решаются обычной заменой батареек, о чем написано в инструкции. При невозможности решить проблемы так же обращаемся в газовую службу.

Так же проблема может заключаться в отсутствии тяги в вентиляции. Чтобы проверить данные момент необходимо поднести к вентиляции лист бумаги. В случае если лист остается в одном положении тяга не осуществляется.

Для прочистки вентиляции в многоквартирном доме следует обратиться в коммунальную службу. Так же это можно осуществить самим используя металлический ершик, который привязывается к длинной проволоке.

Следующая причина - износ мембраны. Это быстро деформируемый элемент, по этой причине механизмы запуска оборудования теряют чувствительность и не действуют при подаче воды. Для того чтобы проверить данный фактор необходимо включить воду до максимального уровня. В случае включения оборудования при большом напоре проблема заключается именно в мембране. Возможно заменить ее своими руками.

Следуйте нижеописанным указаниям:

  • сначала следует открутить гайки закрепляющие водяной узел (2 шт.)
  • далее открутить винты крепления (3шт.)
  • рассоединить половинки узла, внутри находится мембрана. В случае ее деформации необходима замена. Приобрести ее можно в магазине специализирующимся на данном оборудовании.

Так же можно посмотреть в каком состоянии находится фильтр водоприемного устройства . При его засорении произведите очистку или замену, зависит от его состояния.

ФОРУМЕ !

Газовая колонка загорается и тухнет

После включения нагревателя и последующем его затухании проблемой является биметаллический датчик температуры, защищающий устройство от возможного перегревания. А также в случае сбоя данного датчика включение нагревателя может не осуществляться.

В данных случаях есть два исхода событий:

1) В первом случае происходит загорание горелки, устройство работает определенное количество времени, после чего затухает и не функционирует. Через некоторое время при включении все повторяется. Причиной является чувствительность датчика. При данной ситуации следует обращаться в сервис, чтобы произвести гарантийный ремонт.

2) Во втором случае происходит полное или хаотичное выключение колонки. Причиной является изоляционный материал датчика, вернее его износ. При данной ситуации также следует обратиться в сервис, чтобы произвести гарантийный ремонт.

Данная ситуация происходит при засорении теплообменника накипью. Устройством производится нагревание теплообменника до температур достаточных для испарения остаточной влаги.

При отсутствии протока воды происходит плохое вымывание накипи, она накапливается, в итоге оборудование не работает должным образом. Иногда помогает прочищение теплообменника. При запущенном случае необходимо произвести замену.

За заменой обратитесь к специалистам, а прочистку можно выполнить своими силами. Для этого нужно подготовить отвертку, шланг, гаечный ключ и паранитовую прокладку. В магазин приобретите средство для устранения накипи.

Этап первый. Произведите снятие фурнитуры и кожуха с нагревателя.

Этап второй. Следует перекрыть воду на входе и открыть горячую воду, в месте, удаленном от оборудования.

Этап четвертый. На вход в теплообменник следует надеть шланг и поднять выше расположения нагревателя. С помощью воронки осторожно вливайте средство для очищения накипи, главное не спешите. Затем нужно оставить жидкость внутри на отведенное по инструкции время.

По прошествии времени с помощью емкости вылейте жидкость. Если вначале вышел шлак, а следом возобновился напор - значит все прошло успешно. При отрицательном результате повторите выше описанные действия.

При такой проблеме следует обратиться к специалистам, для регулировки. Для саморазвития можно уточнить причины возникновения данного явления, их может быть около двух:

  • Поступление газа сильным напором. Происходит активное загорание нагревателя в итоге срывается огонь.
  • Поступление газа слабым напором. Происходит проникновение воздуха в горелку в итоге возникает микровзрыв.

Газовая колонка плохо греет воду

Основной причиной может быть плохая мощность газового оборудования.
Имеется два решения данной ситуации:

  • перестать требовать от оборудования большего - не открывать одновременно краны горячей воды во всем доме.
  • купить оборудование мощнее.

Еще одна причина может быть при засорении оборудования. Это можно проверить по цвету огня, при обычных условиях он синий. В случае желтого цвета обратитесь в газовую службу.

Из газовой колонки пахнет газом при включении

Данная ситуация очень серьезная. Не занимайтесь ей самостоятельно. Выключайте оборудование, перекрывайте кран подачи газа, проветривайте помещение и вызывайте газовую службу. Прибывшие работники сделают все необходимое для устранения проблемы.

Если вы не нашли ответы по проблемам ВАШЕЙ МАРКИ - задайте вопрос на ФОРУМЕ !

Видео - Неисправности газовых колонок и их устранение
