Как укладывать плитку на теплый пол. Способы укладки плитки на теплый пол Укладка камня и плитки на теплый пол

У теплого пола есть множество преимуществ, среди которых отдельного рассмотрения заслуживают 2 основных момента. Во-первых, с помощью такой системы пользователь может самостоятельно устанавливать желаемый температурный режим в каждом помещении, т.е. зависимость от радиаторного отопления исключается. Во-вторых, теплый пол прекрасно сочетается с самыми разнообразными вариантами финишной отделки, и плитка не является исключением.

Наиболее часто в комплексе с плиткой применяются электрические системы теплого пола. Именно с порядком обустройства такого обогрева, а конкретно его кабельной разновидности, вам предлагается ознакомиться далее. Другие типы электрического теплого пола монтируются в аналогичном порядке с незначительными отличиями, которые обычно подробно освещаются в инструкциях производителей.

Как укладывать плитку на электрический теплый пол

Представленная информация поможет вам получить полное представление о предстоящем мероприятии и сделать все самостоятельно, без расходов на оплату услуг сторонних специалистов.

Подключение системы к электричеству выполняется по отдельной линии с обязательной установкой защитного автомата.
Греющий элемент и термостат подбираются таким образом, чтобы мощность первого не превышала максимальную мощность второго. При отсутствии возможности соблюдения этого правила, систему нужно разделить на несколько частей и каждую из них укомплектовать отдельным термостатом.
Систему можно оснащать как выносным термодатчиком (измеряет температуру воздуха), так и его встроенным аналогом (определяет температуру непосредственно системы обогрева).
По завершению монтажа система обязательно тщательно тестируется. Сначала работа обогрева проверяется на минимальной мощности, затем она постепенно повышается. Если все нормально, можно приступать к заливке стяжки и укладке напольной плитки. Любые дефекты следует устранять сразу же, т.к. для их исправления после укладки кафеля придется разрушать облицовку и нижележащий выравнивающий слой.

Набор для работы

Прежде чем приступать к изучению технологии обустройства электрического теплого пола, подготовьте приспособления, необходимые для успешного выполнения данного мероприятия. Некоторые производители комплектуют свои греющие кабели нужными материалами, в редких случаях в комплекте присутствуют даже необходимые инструменты. Мы же рассмотрим полный перечень. Конкретно в вашем случае он может незначительно меняться в зависимости от особенностей ситуации, но стандартно набор для работы включает следующие позиции:

греющий кабель;
регулятор температуры;
температурный датчик;
провода для подключения системы;
теплоизоляционную подложку (лучше всего использовать пенофол);
плоскогубцы;
изоляционную ленту;
монтажный скотч;
шпатель для укладки плитки;
плиточный клей;
материал для затирки швов;
армирующую сетку;
материал для заливки выравнивающего слоя (готовая самовыравнивающаяся смесь или цемент, песок и вода).

Первый шаг. Выравниваем основание

Прежде всего, демонтируем старое напольное покрытие, если таковое присутствует. При желании можно пойти на хитрость: залить старую отделку грунтующим составом, к примеру, пользователи хорошо отзываются о грунтующей краске CERESITCT 15. Хотя ее главное предназначение и не в этом, в качестве заливки для старой отделки она тоже вполне подходит. Способ проверен на линолеуме. В целом же технология монтажа рекомендует полностью избавляться от старой отделки.

Черновой пол тщательно очищается от любого рода мусора.

Далее, если основание неровное, следует этап заливки стяжки. Можно как приобрести готовую самовыравнивающуюся смесь, так и приготовить состав самостоятельно, взяв для этого 4 доли песка, 1 долю цемента и воду. Оптимальную толщину стяжки определяйте самостоятельно в соответствии с размерами имеющихся перепадов поверхности. Ваша задача – получить идеально горизонтальное основание.

Непосредственно заливка выполняется стандартным способом, т.е. по маякам. даем набрать прочность. Если использовался готовый состав, необходимое время уточняем в инструкции. В случае применения цементно-песчаного раствора, ему рекомендуется дать настояться в течение положенных 28 суток. На практике же столько не ждут почти никогда и продолжают работу уже спустя 4-7 дней. Решение за вами.

Второй шаг. Изучаем элементы системы и готовимся к их установке

Важно! Кабель запрещается укладывать в местах будущего размещения тяжелой мебели, техники, сантехнических изделий и различных массивных предметов интерьера. Из-за такого давления элементы системы могут перегреться и сломаться.

Как правило, греющий кабель дополнительно комплектуется гофрированной трубой, посредством которой будет осуществляться установка датчика теплого пола.

Непосредственно датчик в заводской комплектации обычно не идет. Это изделие продается вместе с регулятором температуры, который тоже нужно приобрести.

Схемы и в целом рекомендации по монтажу как кабеля теплого пола, так и датчиков с регуляторами обычно приводятся производителями. Определите место монтажа датчика в соответствии с рекомендациями в приложенной инструкции. Сделайте штробы в полу и стене для укладки гофротрубы. На этом этапе нужно помнить, что этот канал не должен иметь резких изгибов – все надо сделать максимально плавно, иначе вы не сможете правильно ввести датчик.

В штробу укладывается гофротруба. Конец гофры замотайте изоляционной лентой и посадите конструкцию на плиточный клей или другой подходящий связующий состав.

Заведите в подрозетник провод для подключения системы. Специалисты рекомендуют использовать трехжильный медный провод сечением 2,5 мм2. Одна сторона кабеля пойдет на терморегулятор, вторую вы должны завести на устройство защитного отключения, выполнив последовательное соединение с автоматом в щитке.

Третий шаг. Необходимые расчеты и знакомство со схемой

Предварительно вы должны выполнить расчет системы. Рекомендации по этому поводу приведены в таблице.

Там, где мощность приведена в виде диапазона, выбирайте конкретное значение с учетом целей и задач, ставящихся перед системой обогрева, т.е. будет ли она применяться для основного отопления комнаты либо же просто в качестве средства создания более комфортных условий.

Расчет предельно прост. Сначала вы определяете необходимую площадь обогрева, которая будет занята кабелем, а затем умножаете ее на рекомендованное значение мощности. К примеру, вам нужно обогреть 4 м2 в кухне. Теплый пол будет обустроен в качестве дополнительного отопления. Считаете следующим образом: 4х90=360 Вт. В соответствии с расчетным значением вы выбираете мощность кабеля.

Схемы подключения кабеля и терморегуляторов, как отмечалось, производители приводят в своих инструкциях. Вам остается следовать указанным рекомендациям, поэтому отдельно данные моменты рассматриваться не будут.

Четвертый шаг. Монтируем теплый пол

Прежде всего, укладываем на основание теплоизоляционный материал. Для использования в комплексе с теплым полом прекрасно подходит пенофол с самоклеящимся слоем и фольгированным покрытием. Изоляцию укладываем фольгой вверх. Стыки между полосами проклеиваем монтажным скотчем.

Важно! Пенофол укладываем с 0,5-1-сантиметровым отступом от стен в углах комнаты.

Поверх пенофола укладываем армирующую монтажную сетку. Она исключит дальнейшие деформации «слоев» системы после заливки стяжки.

Приступаем к укладке греющего кабеля. Для крепления применяем монтажную ленту из комплекта. Если она не обеспечивает качественного сцепления с основанием, садим кабель теплого пола на «ляпухи» плиточного клея. Верхнюю часть «ляпухов» убираем шпателем.

Наиболее простым для самостоятельного обустройства является метод укладки греющего кабеля «змейкой». Между элементами выдерживаем минимум 8-сантиметровый шаг. Для точного определения шага умножаем площадь комнаты на 100 и делим полученное значение на суммарную длину кабеля.

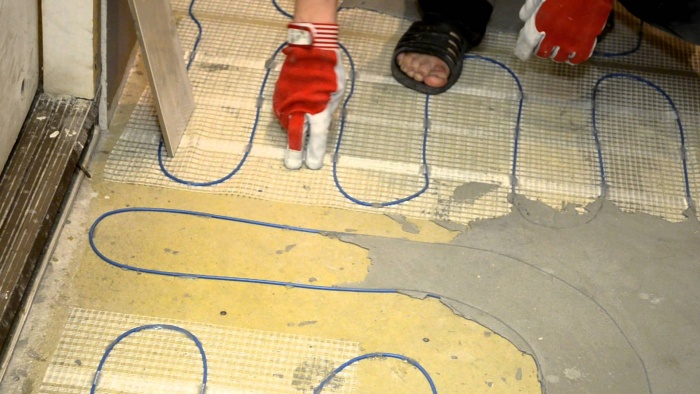

Уложенный кабель

Важно! Кабель укладываем с плавными перегибами, без чрезмерного натяжения, внутренних напряжений и любого рода изломов.

Кабель укладываем максимально аккуратно, чтобы не повредить его и теплоизоляцию. По штробе заводим конец греющего элемента, который будет соединяться с терморегулятором, в подрозетник, вместе с гофрированной трубой для температурного датчика. До этого в подрозетник должно быть заведено питание.

Предварительно специалисты рекомендуют разместить в гофре термодатчик и подключить его к температурному регулятору. Благодаря этому приему, регулятор сможет отключать питание греющего кабеля в случае его перегрева. Сама гофра фиксируется в штробе при помощи плиточного клея.

Подключаем кабель и регулятор в соответствии со схемами, приведенными в инструкциях производителей.

Протестировав систему в соответствии с приводившимися ранее рекомендациями, заливаем поверх кабеля примерно 5-сантиметровую стяжку, даем ей порядка 1 месяца на набор прочности, и лишь после этого приступаем к финишной отделке.

На схеме виден кабель, залитый раствором, поверх которого уложена плитка

Пятый шаг. Укладываем плитку

Для отделки достаточно использовать плитку толщиной 7 мм – это оптимальный показатель в случае использования кафеля в комплексе с греющим кабелем.

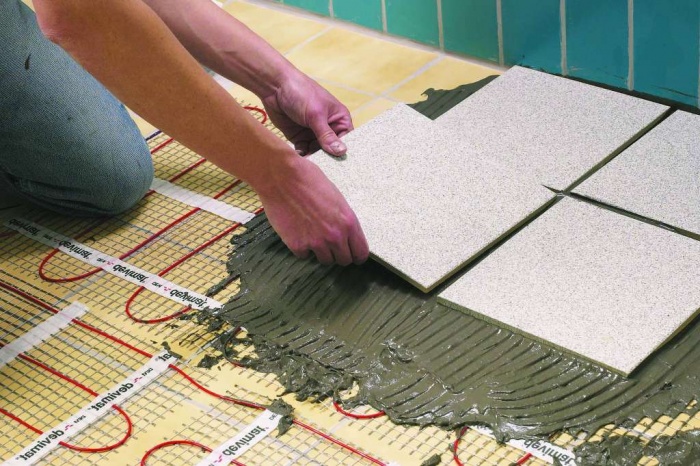

Непосредственно укладку плитки выполняем стандартным способом, на специальный клей. Есть лишь одно важное замечание: расстояние между элементами отделки должно составлять не менее 2-3 мм.

Завершив отделку, даем клею примерно неделю (в вашем случае срок может отличаться, уточните этот момент в инструкции к составу) на набор прочности, затираем швы и принимаем теплый пол в эксплуатацию.

Удачной работы!

Видео – Укладка теплого электрического пола под плитку

Дата публикации: 18-11-2015

Пол из плитки

Напольная плитка отличается массой достоинств, среди которых практичность, надежность, долговечность и привлекательный внешний вид. Давно уже прошли те времена, когда керамическая плитка характеризовалась тусклыми расцветками и больше напоминала об общественных и непривлекательных помещениях.

Напольная плитка сегодня – это большое разнообразие не только расцветок, но и фактур, она может имитировать практически любое покрытие, включая дерево и природный камень. Но есть у плитки и минус – ее поверхность довольно холодная, для обогрева часто рекомендуется использование специальных систем теплого пола. Рассмотрим, какие варианты подобных систем можно устанавливать под плитку, какие особенности их отличают и как правильно класть плитку, соблюдая технологию и рекомендации специалистов.

Как подготовить основание?

Перед укладкой плитки и системы теплого пола необходимо правильно подготовить основание. Такие работы включают в себя:

осмотр основания и заполнение специальными составами всех трещин, дефектов и выбоин. После этого следует определить горизонтальность основания при помощи строительного уровня;
при необходимости на пол наносится цементно-песчаная стяжка для выравнивания, которая должна полностью просохнуть перед дальнейшими работами;
после этого на основание следует уложить специальные гидро-и теплоизоляционные материалы, которые защитят теплый пол от излишков влаги и обеспечат эффект отражения для того, чтобы избежать потерь тепла.

Монтаж системы теплого пола под плитку

Укладка всем известного теплого пола возможна при участии самых различных систем, но для напольной плитки рекомендуются электрические полы (кабельные и инфракрасные углеродные) и водяные системы. При этом необходимо помнить о том, что для квартир и коттеджей применяемые системы могут быть различными, так, например, водяные полы не рекомендуются для обычных квартир по некоторым причинам, о которых мы упомянем дальше.

Вернуться к оглавлению

Электрические полы

Для укладки под плитку лучше всего использовать электрический теплый пол с установкой одножильного, двужильного сверхтонкого кабеля. При этом первые два типа следует монтировать только в цементно-песчаную стяжку.

Одножильные кабеля намного дешевле, но их необходимо обязательно подключать к терморегулятору. Двужильные – дороже, но они и более надежные: их можно подключать для помещений с любой планировкой.

Из недостатков – укладка цементной стяжки уменьшит высоту помещения на три-пять сантиметров, а последующая укладка керамической плитки убавит высоту еще на четыре-шесть сантиметров.

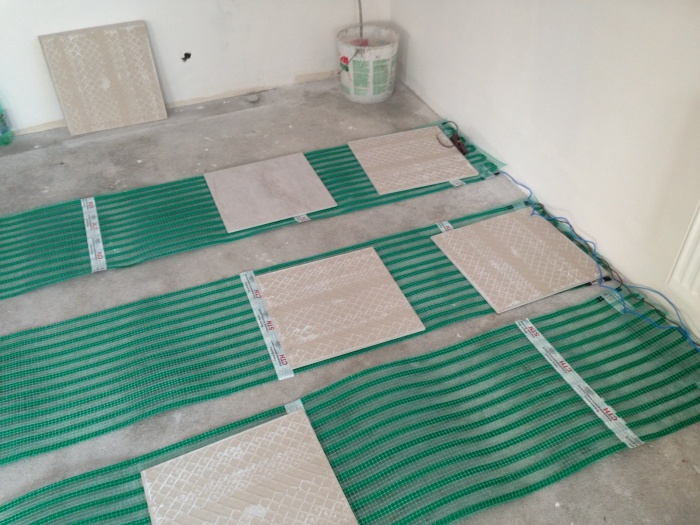

А вот монтаж матов не требует стяжки. Такой тип электрического пола можно смело укладывать на старый слой стяжки при условии, что основа идеально ровная. После установки сверху наносится слой плиточного клея и укладывается сама керамическая плитка. Такой способ отлично подходит для квартир с относительно невысокими потолками, для которых потеря этой высоты критична.

Инфракрасные полы

При решении класть плитку на теплые полы чаще всего предпочтение отдают электрическим системам, так как они более соответствуют всем требованиям к подобным работам. Одной из современных разновидностей такого пола являются инфракрасные полы, состоящие из пластин небольшой толщины, которые запаяны в специально обработанную полиэтиленовую пленку.

В зависимости от того, какой именно материал использован для нагревательных элементов, такие полы могут быть биметаллическими либо углеродными. Конкретно под укладку плитки допустимо использовать только углеродные теплые полы, которые не подвержены коррозии, а при повреждении отдельного участка не будет отключаться вся система.

Такие полы отличаются и другим преимуществом: они практически не изменяют высоту потолка в помещении, так как их толщина незначительна. Работает такая система бесшумно, управление осуществляется при помощи терморегулятора.

Монтаж такой системы под укладку керамической плитки возможен в том случае, если предварительно на основание настилаются специальная теплоотражающая подложка и стекловолоконная монтажная сетка, которая имеет ячейки с размерами до трех сантиметров.

При монтаже целесообразно использовать широкие полотна от одного метра с энергопотреблением в сто пятьдесят Ватт на квадратный метр пленки. Такой пленкой покрывается примерно 75 процентов поверхности пола, следует избегать тех мест, где будет стоять техника либо мебель. Кабель системы должен располагаться непосредственно под поверхностью плитки. Соединение проводов должно быть параллельным.

Водяной пол

Для того чтобы обогреть большую площадь пола под керамической плиткой, обычно рекомендуется устанавливать водяной теплый пол, по трубам которого будет циркулировать горячая вода. Такие полы отличаются тем, что их можно подключать к центральному отоплению, сама система не будет требовать обслуживания, а расходы по ее монтажу единоразовые.

Но есть и свои определенные проблемы: такой теплый пол не всегда получается установить в желаемом месте. Например, в квартирах такая система очень невыгодна по целом ряду причин: при подключении к общей магистрали в других квартирах резко падает давление, также при установке необходимо разместить в удобном месте нанос для трубопровода, а в случае неисправности либо течи следует провести срочный ремонт, который подразумевает полный демонтаж напольного покрытия и цементной стяжки.

Локальный ремонт такой системы довольно затруднителен, хотя трубы из металлопластика и не подвержены коррозии. Также необходима установка специального устройства, которое будет препятствовать постепенному накоплению отложений на внутренней поверхности труб.

Монтаж теплого пола перед тем, как класть плитку, не обходится без учета следующих требований:

основание следует не только очистить и выровнять, но и обеспечить тепло- и гидроизоляцию;
при укладке необходимо предусмотреть место для размещения насосной министанции и терморегулятора;
все соединения труб должны быть качественными и надежными. Перед тем как укладывать цементно-песчаную стяжку, следует провести пробный пуск системы теплый пол, проверить отсутствие течей.

Среди преимуществ укладки водяного теплого пола необходимо отметить простоту его монтажа и экономию электроэнергии, так как для получения горячей воды используется центральная система.

Укладка плитки на подготовленный пол

Класть плитку на подготовленный пол можно только после того, как система теплого пола не только полностью смонтирована и проверена, но и достигнуто полное высыхание цементно-песчаной стяжки (если она есть). Использовать для этого можно плитку любой вариации: из керамики, керамогранита либо натурального камня.

Укладка напольной плитки

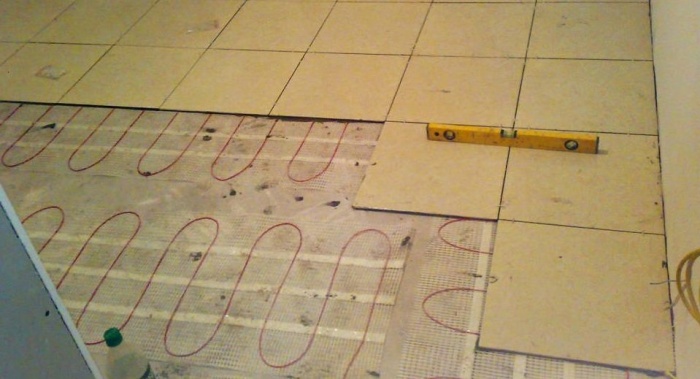

Сама технология монтажа плитки на пол практически не отличается от обычной. Сначала выполняется разметка основания под плитку согласно выбранному способу. Для небольших помещений саму плитку надо начинать класть с центра, для больших – от угла.

Раствор наносится небольшим слоем примерно на один квадратный метр поверхности плюс на изнаночную сторону плитки, после чего пластина прочно прижимается к полу на несколько секунд. Чтобы обеспечить равномерность кладки и красивый рисунок, рекомендуется использовать специальные пластиковые крестики-вставки, которые по две штуки устанавливаются с каждой стороны плитки. Толщина швов при этом может составлять от одного миллиметра до трех. Плитку кладут аккуратно, стараясь не сбивать рисунок будущего пола. Последней наносится затирка для швов.

Как мы видим, укладка плитки на систему теплый пол мало чем отличается от обычной последовательности работ. Включать обогрев можно будет спустя одну-две недели после окончания всей укладки.

Для отделки пола, в котором забетонированы теплые полы чаще всего используется керамическая плитка. Этот материал является отличным решением, так как он имеет высокий уровень теплопроводности. Так, проходящее через него тепло практически не будет задерживаться и теряться. Однако прежде чем приступить к облицовке пола плиткой, необходимо усвоить некоторые детали. В этой статье, мы расскажем вам о том, как выполняется укладка плитки на теплый пол.

Что необходимо знать

При укладке плитки на пол важно понимать, что в случае с теплыми полами необходим особый подход. Более того, технология напрямую зависит от способа монтажа. Например, при монтаже водяного теплого пола осуществляется бетонирование. На ровную стяжку класть плитку очень просто. Совсем другое дело, когда речь заходит за электрический обогрев. Не всегда заливается стяжка. Так, на уложенные нагревательные маты сразу можно класть кафель. Получается так, что нагревательный элемент будет находиться непосредственно в плиточном клее. В первом и во втором случае, работы вполне реально сделать все работы своими руками.

Особенности устройства пола

Итак, если вы решили проводить работы самостоятельно, то вам необходимо учитывать несколько важных нюансов, о которых будет описываться в этой статье. В первую очередь вам необходимо помнить о том, что высота финишного покрытия плитки должна быть на одном уровне со всеми другими комнатами. Поэтому еще на стадии изготовления теплого пола, вам следует сделать соответствующие измерения.

Совет! Если высота пола других комнат изначально сильно выше, то отопительный пирог может быть толще. Например, увеличить слой можно на теплоизоляции, но не только за счет стяжки. В таком случае эффективность обогрева будет сведена на ноль.

Если стяжка уже готова, то при кладке кафеля минимальный слой плиточного клея должен составлять не меньше 10 мм. В противном случае вырабатываемое тепло не будет рассеиваться по всей поверхности пола, а обогрев пола будет полосами, только в тех местах, где проложен нагревательный кабель или труба. Поэтому не следует стремиться сделать как можно меньший слой плиточного клея или стяжки пола. Итак, если все эти детали вы уже учли, можно приступать непосредственно к работе. Далее предоставляем вам пошаговую инструкцию всей работы.

Инструкция по кладке плитки

Прежде всего вам необходимо выбрать специальный клей для комбинации с теплым полом. На упаковке клея должен быть соответствующий знак, указывающий на возможность использования смеси с напольным обогревом.

Итак, для работы вам потребуется следующий набор инструмента и материала:

Дрель.
Строительный миксер.
Резиновый шпатель.
Затирка для швов.
Шпатель с зубьями.
Грунтовка для пола.
Специальный плиточный клей.
Крестики для формирования равномерного шва.
Резиновый молоток.
Плиткорез для резки кафеля.
Рулетка.
Карандаш и маркер.
Строительный уровень.
Емкость для замешивания плиточного клея.

Прежде всего необходимо правильно сделать расчет необходимого материала. Для этого вам следует знать площадь пола. Помните, что не следует покупать плитку и плиточный клей впритык. Обязательно сделайте небольшой запас до 10% от полученной суммы.

После этого выполняется подготовка основания. Мы рассмотрим вариант, когда теплый пол залит уже стяжкой. Учитывая, что в большинстве случаев стяжка изготавливается на основе цементно-песчаного состава, ее поверхность обязательно необходимо пропитать грунтовкой. Можно использовать грунтовку глубокого проникновения, например, бетонконтакт. Также нелишним будет сделать гидроизоляцию. Чтобы не создавать дополнительной преграды для преодоления тепловой энергии, лучше использовать обмазочную гидроизоляцию.

После нанесения грунтовки полы должны высохнуть, около трех часов. После этого нанесите слой грунтовки повторно. Это позволит увеличить качество адгезии плиточного клея с полом. На следующем этапе осуществляется разметка пола. Здесь следует сразу решить, по какой схеме будет укладываться плитка. Например, по диагонали, вразбежку или просто по прямой линии шов в шов. Определившись со схемой, можно нанести разметку на пол, чтобы класть плитку на теплый пол было легче. Помните, что от выбранного вами способа кладки кафеля, качество обогрева теплого пола не зависит. Теперь рассмотрим технологию кладки плитки на теплый пол.

Этапы монтажа плитки

Итак, в первую очередь приготавливаете плиточный клей. Замес производите согласно указанию производителя. На упаковке клея находится рецепт приготовления. Придерживаясь его, вы сможете приготовить клей идеальной консистенции. Замес осуществляется при помощи дрели и строительного миксера.

Совет! Когда клеящий состав тщательно перемешали, оставьте его на 15 минут. После этого еще раз перемешайте и он готов к использованию.

Если у вас нет опыта в кладке плитки, то не делайте большой замес. Так, клей необходимо нанести на саму плитку. Он разравнивается шпателем с зубьями. Также клей следует нанести и на пол. За один раз намажьте клей на один метр квадратный. Дополнительно положите клей на края и углы плитки.

Одна из основных особенностей кладки плитки в том, что пространство между плиткой и полом должно быть полностью заполнено клеем. Никаких пустот не должно быть. Поэтому этот момент вам следует строго контролировать. Некоторые специалисты намерено кладут на несколько миллиметров клея больше на плитку, а потом вдавливают ее. За счет этих действий лишний клей выходит через шов, что и будет является показателем того, что клей полностью заполнил все пространство.

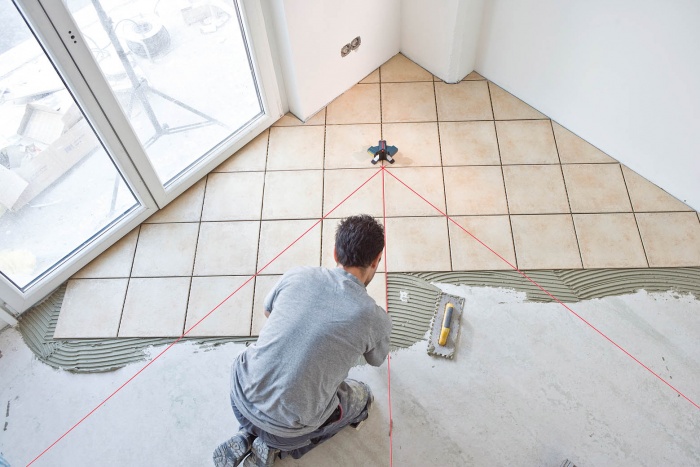

Так, согласно разметке, прикладываете плитку на пол. Умеренно вдавливаете ее. Сразу кладете еще несколько плиток. Это позволит вам приложить уровень и выровнять их по всем сторонам плоскости. Слегка придавливая плитку, из швов будет выходить клей. Его следует сразу удалять, так как в швы будет помещаться специальная затирка. Для формирования одинакового шва, обязательно используйте крестики. При кладке клей может попадать на лицевую сторону плитки. Его необходимо сразу устранять влажной губкой или мягкой тканью. Если клей оставлять, он засохнет, а потом есть риск повредить напольное покрытие.

Важно! Между плиткой и стеной необходимо оставить небольшой зазор до 20 мм. Этот зазор будет служить в качестве деформационного шва. При воздействии тепловой энергии поверхность может расширяться. По этой причине следует четко контролировать этот зазор.

Когда поверхность пола полностью выложена плиткой, недопустимо включать теплые полы. Плиточный клей должен приобретать необходимую твердость в естественных условиях. Только так можно достичь идеального качества. В процессе кладки вам также необходимо будет осуществлять подрезку плитки для этого используется специальный плиткорез, он может быть механическим или автоматическим.

После завершения кладки, когда плиточный клей высох, вам остается произвести затирку швов. Для теплого пола необходимо использовать специальную затирку, которая не пропускает влагу. Это будет дополнительным барьером для проникновения влаги. При затирке швов не следует спешить. Крайне важно тщательно заполнять все швы, чтобы не было никаких пустот. Когда затирка осуществлена, необходимо тщательно вымыть плитку. Но делать это необходимо не сразу после затирки, ведь ее можно всю вымыть. Подождите небольшое время, чтобы затирка схватилась.

Совет! Образовавшийся зазор между плиткой и стеной не следует заполнять затиркой для швов. Этот деформационный шов следует заполнить силиконовым герметиком.

Заключение

Итак, вот мы и рассмотрели все особенности того, как выполняется монтаж плитки на теплые полы. Особых отличий от обычной кладки нет, однако, есть и небольшие нюансы. Если вы будете прислушиваться к советам из статьи, то вам получится сделать качественное покрытие сверху теплого пола. Как следствие, в отопительный сезон будете наслаждаться теплом и комфортом внутри помещения. Мы надеемся на то, что эта статья помогла вам разобраться в том, как справиться со всеми работами своими руками. В дополнении предлагаем вам посмотреть подготовленный видеоматериал. Он поможет вам закрепить всю предоставленную теорию из этой статьи. А если у вас уже был опыт подобных работ, то делитесь им, оставляя комментарии в конце статьи.

В бане, в сауне, у себя на кухне или в ванной комнате мы стараемся использовать в качестве напольного покрытия керамическую плитку. Старый добрый кафель, к которому мы привыкли, очень удобен и практичен в плане эксплуатации. Его стараются использовать в тех помещениях, где постоянно присутствует повышенная влажность и высока вероятность попадания на пол воды. Керамика устойчиво ведет себя при контакте с водой. Глянцевая гладкая поверхность плитки, ее плотная каменная структура стабильны и не подвержена коррозии. К тому же такую поверхность очень удобно содержать в чистоте, не давая шансов для развития грибка, плесени и скоплению болезнетворных бактерий.

Несмотря на высокие эксплуатационные характеристики, кафельное покрытие обладает одним существенным недостатком. Материал обладает крайне низкой теплопроводностью. Внешний вид кафельного пола уже априори создает впечатление чистой и холодной поверхности. На самом деле так и есть. При физическом контакте при контакте с холодной керамической плиткой мы испытывает дискомфорт. Всегда возникает желание сделать свой пол в ванной комнате, в душевом отделении сауны или на кухне был теплым. Решить эту проблему можно достаточно просто, если плитка будет уложена на теплый водяной пол. Как это сделать? Рассмотрим поэтапно весь процесс в деталях.

Сочетание теплых водяных полов с керамической плиткой

Появление водяного подогрева полов позволило кардинально решить проблему с обогревом в жилых помещениях. Эффективность подобного способа обогрева внутренних помещений на порядок выше, в сравнении с работой традиционных радиаторов отопления. Сама идея подогревать пол в бытовых помещениях, где присутствует высокая влажность и технологически необходимо иметь чистую напольную поверхность, не нова. Подогрев керамических полов существенно повышает уровень комфорта в отапливаемых помещениях и улучшает их эксплуатационные характеристики.

Для справки: в обычном варианте кафельный пол имеет температуру на 5-10 0 ниже, чем воздушная масса в припольном слое. Отсюда и возникает эффект «холодных полов», с которым нам приходится мириться.

Мы прекрасно помним, каковы наши ощущения в бассейне, где буквально все заделано в кафель. Крайне неуютно в такой обстановке, где стены и пол, несмотря на видимую чистоту, холодные, мокрые и неприятные на ощупь. Впервые водяной теплый пол под плитку был смонтирован в Англии в середине 50-х годов прошлого столетия. При строительстве олимпийского плавательного бассейна организаторы соревнований потребовали от строителей сделать внутри бассейна искусственный подогрев кафельного пола. Несмотря на то, что в те годы это техническое усовершенствование было баснословно дорогое, положительный эффект этого ноу-хау оценили сразу.

В наши дни такая возможность уже не является чем-то дорогим и недостижимым. Теплые полы сегодня можно встретить буквально везде. Загородные дома, коттеджи и дачи, рассчитанные на длительное и комфортное проживание, массово оборудуются греющими полами. Укладка плитки на водяной теплый пол сегодня практикуется при строительстве саун и бань. Многие обитатели стараются уложить водный контур отопления под плиточное керамическое покрытие в ванной комнате, в санузлах или на кухне.

Установка системы отопления теплые полы в доме связана с масштабными работами. В старых постройках монтаж водяных полов связан с решением многочисленных проблем. В новых жилых объектах монтаж водяного теплого пола, рассчитанного под плитку, осуществить значительно проще и легче.

Укладка теплого водяного пола в обитаемых объектах решает одновременно несколько задач. Даже учитывая сам принцип работы водяных полов, уже становится понятно, что дает подогрев пола в сочетании с керамической плиткой. Главное чего удается добиться в таких случаях – это существенно повысить уровень комфорта в помещениях. Частые посетители саун и бань прекрасно знают, что такое теплый кафельный пол!

Кафельная плитка, любое другое керамическое покрытие в сочетании с работой водяных отопительных контуров, уложенных в пол, обладают массой преимуществ и достоинств. Благодаря технологическим особенностям, греющие полы позволяют равномерно распределить нужное количество тепла по всей поверхности пода. Принцип обогрева помещения создает не только приемлемый температурный баланс, но и позволяет существенно улучшить качественные характеристики напольного покрытия. При использовании бетонной стяжки, кафельная плитка представляет собой идеальный вариант покрытия, особенно когда речь идет об обустройстве кухни или ванной.

Можно использовать керамическое покрытие в сочетании с настильной системой теплых полов. Особенно этот способ укладки актуален для дачных домов, бань и сану, конструкция которых в основном сделана из дерева. Наличие водяного пола под плитку в бане или в сауне, задача вполне решаемая. Главное соблюдать технологию укладки наборной конструкции и предусмотреть заранее вариант напольного покрытия.

Преимущества и недостатки плиточного теплого пола

Небольшая ванная комната, кухня или целый банный комплекс, все эти объекты могут успешно отапливаться водяными теплыми полами. Такой монтаж возможен при соблюдении некоторых условий. На руках имеется готовый проект отопительной системы, в соответствии с которым укладываются петли отопительного контура, подобрано обслуживающее оборудование. Тепловые расчеты позволят определиться с мощностью нагревательного прибора, сделать правильно схему укладки водяных труб.

Что вам ожидать в итоге? Напомним, какими достоинствами обладает теплые полы, покрытые сверху кафелем или другим керамическим материалом. К примеру:

Подогреваемый пол создает внутри помещения комфортную температуру.
Поверхность пола быстро сохнет, оставаясь теплой и сухой в процессе эксплуатации помещения.
Укладка теплого пола под плитку не требует дополнительных финансовых затрат.
Теплые полы в ванной комнате можно использовать в комбинации с традиционным, радиаторным отоплением.
Плиточный пол с подогревом совершенно не подвержен образованию плесени и вредных для человека болезнетворных микроорганизмов.
Плиточный пол с водяным подогревом в любое время будет теплым, приятным на ощупь.
Соответствие теплого плиточного пола в банях и в саунах необходимым санитарным нормам и стандартам.

Зная о таких достоинствах, вам непременно захочется сделать тёплый пол своими руками, уложив водяной контур под плитку. С технической точки зрения этот процесс не представляет особой сложности. Единственное условие – строгое соблюдение технологии укладки. Конструкция водяного пола требует строгого соблюдения последовательности всех этапов монтажа.

Важно! Следует помнить, что кафельная плитка значительно увеличивает прочность всей конструкции. В дополнение к бетонному монолиту, добавляется еще цельное керамическое покрытие. В случае возникновения аварийных ситуаций, без знания точного расположения водяного контура, вам придется срывать довольно крупный фрагмент и плитки и бетонной стяжки.

Для оборудования водяных полов в деревянных строениях, следует правильно выполнить укладку настильной конструкции, не забывая о дополнительных листах фанеры, ГВЛ или ДСП. Без дополнительной жесткости кафельный пол будет играть, что обязательно скажется на целостности керамической поверхности.

Рассматриваем варианты теплого водяного пола под керамическую плитку

Особой сложности с выбором варианта водяного теплого пола для отопления помещений нет. Единственная разница заключается в том, какой способ монтажа выбрать: бетонный теплый пол или настильную систему. Это уже зависит от того, в каком помещении вы планируете вести работы.

Для дачных домов, строений из дерева идеальным будет настильная система. Отсутствие прочных бетонных перекрытий не позволяет в банях и в саунах, на даче монтировать греющие полы в бетонной стяжке. Здесь будет удачным использование модульной или реечной настильной системы. В обычном варианте, в капитальном прочном каменном строении для теплых полов лучшего всего ориентироваться на конструкцию водяного пола на бетонной основе.

Для справки: вес одного кв. метра бетонной стяжки с трубами отопительного контура составляет 200-300 кг. В каменном строении, межэтажные перекрытия в состоянии выдержать такую дополнительную нагрузку, чего не скажешь о деревянных строениях.

Имея перед собой поставленную задачу, сделать теплый пол во всем доме или оборудовать подогревом полы в ванной комнате, начинайте проектирование водяных полов на бетонной основе. Плитка на такую поверхность укладывается без проблем. Основное условие для использования кафельной плитки – идеально ровная поверхность. С деревянными конструкциями водных полов достичь такого показателя довольно проблематично, особенно на большой площади.

На заметку: для монтажа теплых полов под керамическую плитку технология позволяет создать сухую стяжку. Конструкция отличается необходимой прочностью и жесткостью. Поверх наборной конструкции укладываются листы фанеры, ГВЛ или ДСП, с помощью которых выравнивается поверхность.

Добившись прочной и надежной конструкции водяного пола, запустив систему отопления в работу, можете приступать к финишным работам, установке напольного покрытия.

Как следует укладывать пвх плитку на теплые полы

Принципиально монтаж водогреющих полов под кафельную плитку или под любое другое керамическое покрытие ничем не отличается. Трубы водяного контура укладываются в традиционном порядке, привычной схемой, змейкой или улиткой. Трубы отопительного контура должны лежать ближе к стеновым панелям. Обязательно соблюдайте шаг в процессе укладки трубы. Для небольших отапливаемых помещений лучше всего ориентироваться на шаг укладки 20-25 см. Далее все делается по накатанной схеме. Или идет набор деревянной конструкции, или осуществляется заливка водяных контуров бетоном.

Важно! Укладка плитки выполняется только после проверки работоспособности системы отопления. В противном случае, при неправильной укладке петлей водяных контуров и при аварийной протечке, вам придется срывать плитку. Вся ваша работа пойдет насмарку.

Начиная работу с плиткой, необходимо тщательно подготовить поверхность пола. Бетонная стяжка или настильная система, все равно вам потребуется очистить пол, доведя его до идеально чистого и ровного состояния.

Ровность пола – это не прихоть мастеров. Вдобавок к тому, что плиточное покрытие будет прочно лежать на полу, ровная стяжка обеспечит правильное распределение тепла по всей поверхности пола. Плитку укладывают на клеевую основу. Клей для плитки должен обязательно быть водостойким и не токсичным. При нагреве пола часто наблюдается интенсивное испарение химических веществ, входящих в состав напольных покрытий. Поэтому при выборе клея обязательно смотрите на его маркировку.

В заключении

Для небольших помещений оптимальная схема укладки трубопровода под плитку – схема змейка. Для больших по площади помещений прекрасно подойдет схема укладки улитка, или спираль. За счет параллельно идущих контуров, основной и обратный, достигается равномерный обогрев всей поверхности пола на обширной площади. Технологически, пол под плитку своими руками должен соответствовать тем требованиям и задачам, которые ставятся перед отопительной системой в каждом конкретном случае.

Основные сложности с плиткой возникают тогда, когда в процессе монтажа нарушена технология создания слоеного пирога. Отсутствие гидроизоляции или слабая теплоизоляция станут причиной того, что ваше тепло пойдет основным потоком вниз. Керамика имеет низкую теплопроводность, поэтому при недостаточной температуре нагрева теплоносителя, бетонная стяжка и керамическая плитка станут серьезным препятствием. Оптимальная температура теплоносителя для бетонных полов с керамической плиткой составляет 50 0 С. В противном случае слой бетона и керамическая плитка будут долго прогреваться, соответственно внутрь помещения тепло будет поступать в ограниченном пространстве.

Сие, как говорят умные люди, в бетонных стяжках не работает. Так ещё за счет щелочной основы бетона, наступает деградация алюминевого слоя.
По поводу рекомендаций по укладке покрытий на ТП могу сказать следующее: то, что народ греет стяжки не дожидаясь созревания - факт, как это влияет на их качество, наверное, можно спросить в разделе "Водяных теплых полов". По прогреву и выключению перед укладной напольного покрытия - по истечении 2-х месяцев после укладки стяжки (полусухой) был включен и прогрет пол, ещё один факт - наличие лишней влаги в стяжке. Вот от нее и нужно избавиться, плавно прогрев пол перед укладкой. Ну по выключению все просто: не выключите - потеряете рабочие свойства плиточных клеев. Хотя помнится были фотографии когда человек клал плитку с включенным ТП (но, если память не изменяет, работал он на чуть меньшей температуре).
И ещё, вот рекомендации производителя:
Стяжка и швы
Для проектирования и устройства греющих стяжек действуют предписания DIN 18560. При этом следует соблюдать указания производителя. Стяжка выполняет важные функции. При устройстве стяжки следует строго соблюдать строительно-конструкторские и монтажно-технические правила. Очень важно уже на стадии проектирования достигнуть конкретного согласования между архитектором и специалистами (по монтажу отопительных систем, по укладке стяжки и покрытия пола)
Согласование касается:
■ типа и толщины стяжки и напольного покрытия
■ распределения температурно-деформационных швов
■ числа точек замера для измерения остаточной влажности
Использование жидких стяжек
При применении жидких стяжек следуетособенно обратить внимание на следующие мероприятия:
■ равномерность нанесение стяжки (образование впадин)
■ рабочие температуры не должны превышать 50°C
■ для влажных помещений применение жидких стяжек ограничено. В этом случае следует строго соблюдать указания изготовителя.
Расположение температурно деформационных швов
Греющие стяжки, согласно DIN 18560, кроме отстенной изоляции следует разделять температурно-деформационными швами в следующих случаях:
■ если площадь, занимаемая стяжкой > 40 м2 или
■ длина стороны > 8 м или
■ при соотношении сторон a/b > 1/2
■ над деформационными швами конструкции
■ при ломаном периметре помещения
Неправильное расположение и устройство температурно-деформационных швов является наиболее распространенной причиной появления дефектов стяжки.
Схема расположения швов
Схему прокладки отопительных труб и расположение швов следует согласовывать следующим образом:
■ спроектировать схему прокладки отопительных труб таким образом, чтобы они ни в коем случае не пересекали деформационные швы
■ только подводки могут пересекать деформационный шов
■ в местах пересечения трубы со швом ее необходимо взять с обеих сторон в защитный футляр (например, использовать для этого гофротрубу или изолирующий футляр) по 15 см от шва с каждой стороны
Напольное покрытие и швы
При использовании твердого материала для пола (напр., керамической плитки) швы следует вытягивать до верхнего края пола. Это же правило рекомендуется применять при использовании мягкого
материала для пола (искусственные и текстильные покрытия) чтобы избежать коробления или образования желобов. При всех типах устройства пола согласование со специалистами по полу обязательно.
Подогрев
Ангидридные и цементные стяжки перед укладкой пола должны быть прогреты.
При этом следует соблюдать инструкции по применению изготовителя.
Минимальное время твердения согласно дин EN 1264, часть 4:
■ для цементных стяжек 21 день или по инструкции изготовителя
■ для ангидридных жидких стяжек 7 дней
После заливки стяжки следует поддерживать следующие параметры в системе:
■ температура подачи должна быть 20-25°C и поддерживаться неизменной в течение 3 дней
■ установить максимальную температуру подающей воды и поддерживать ее минимум 4 дня
После тепловых испытаний составляется протокол прогрева.
При включении напольного отопления после фазы прогрева следует беречь стяжку от сквозняков и слишком быстрого охлаждения. Необходимая остаточная влажность стяжки должна определяться производителем этой стяжки при помощи точек замера.
По деформационным швам: теоретически они должны попадать под дверные пороги, ну и, как написано выше, их нужно вытягивать до верха финишного покрытия. В принципе, есть фирмы которые продают пороги, укладываемые между под плитку в местах деформационных швов.
